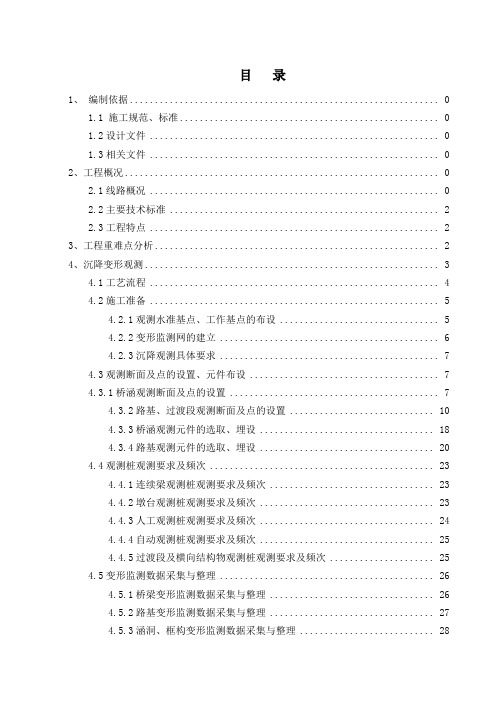

目录1、编制依据 01.1 施工规范、标准 01.2设计文件 01.3相关文件 02、工程概况 02.1线路概况 02.2主要技术标准 (2)2.3工程特点 (2)3、工程重难点分析 (2)4、沉降变形观测 (3)4.1工艺流程 (4)4.2施工准备 (5)4.2.1观测水准基点、工作基点的布设 (5)4.2.2变形监测网的建立 (6)4.2.3沉降观测具体要求 (7)4.3观测断面及点的设置、元件布设 (7)4.3.1桥涵观测断面及点的设置 (7)4.3.2路基、过渡段观测断面及点的设置 (10)4.3.3桥涵观测元件的选取、埋设 (18)4.3.4路基观测元件的选取、埋设 (20)4.4观测桩观测要求及频次 (23)4.4.1连续梁观测桩观测要求及频次 (23)4.4.2墩台观测桩观测要求及频次 (23)4.4.3人工观测桩观测要求及频次 (24)4.4.4自动观测桩观测要求及频次 (25)4.4.5过渡段及横向结构物观测桩观测要求及频次 (25)4.5变形监测数据采集与整理 (26)4.5.1桥梁变形监测数据采集与整理 (26)4.5.2路基变形监测数据采集与整理 (27)4.5.3涵洞、框构变形监测数据采集与整理 (28)4.6 综合评估与资料整理 (28)5、观测点元件的保护 (29)6、沉降观测设备和人员组织 (30)6.1沉降观测设备 (30)6.2人员组织分工及职责 (30)相关人员资质证书和仪器设备检定证书见附件。
(30)6.3测量人员岗位职责 (30)7、其他保证措施 (31)7.1仪器管理 (31)7.2监控量测内业工作技术要求 (32)7.3资料分析过程及质量控制制度 (32)7.4监控量测审核和审定制度 (32)7.5质量控制制度和检查措施 (33)7.6现场测试技术质量控制制度 (34)7.7资料分析过程质量控制制度 (34)7.8安全风险信息处理的管理控制措施 (35)7.9安全风险预警的管理控制措施 (35)7.10监控量测信息报送与反馈制度 (35)8、安全保证制度 (36)9、附件 (36)9.1测量主要人员资质证书 (36)9.2仪器设备检定证书 (36)1、编制依据1.1 施工规范、标准(1)《高速铁路设计规范》（TB10621-2014）(2)《高速铁路工程测量规范》（TB 10601-2009）(3)《高速铁路路基工程施工技术规程》（Q/CR9602-2015)(4)《铁路路基工程施工安全技术规程》（TB 10302-2009）(5)《高速铁路路基工程施工质量验收标准》（TB10751-2010）(6)《国家一、二等水准测量规范》（GB12897—2006）(7)《铁路客运专线竣工验收暂行办法》（铁建设[2007]183号）(8)《工程测量规范》（GB0026－93）(9) 高速铁路施工技术《施工测量分册》1.2设计文件(1)《个别路基设计图》（第一册）(2)《个别路基设计图》（第十三册）(3) 新香坊北站路基横断面图(4)桥涵变形观测及观测标安装图（哈牡桥通-Ⅴ-02)1.3相关文件(1)新建XXX至XXX铁路客运专线站前工程施工总价承包招标文件招标编号：JS2015-015；(2)本公司积累的施工经验，拥有的技术装备力量、管理水平、工法及科技成果；(3)现场调查获得的有关资料、数据以及现场实际情况。
沉降观测学习内容：1 工作流程与工作内容1.0.1 线下工程沉降变形观测及评估工作分为准备阶段、观测阶段与评估阶段。
1.0.2 各方应严格按照工作流程进行工作，各阶段成果报告内容要符合细则要求。
1.1 准备阶段1.1.1 准备阶段的工作流程如图1.1.1所示。
准备阶段图1.1.1 准备阶段工作流程图1.1.2对应工作流程图1.1.1中编号工作内容如下：错误!未找到引用源。
人员培训主要包括以下内容●评估单位对施工单位和监理单位从事沉降变形观测的测量技术人员进行系统培训，培训方法主要为授课和答疑；●施工单位和监理单位自身对测量技术人员进行测量要求技术培训。
错误!未找到引用源。
设计单位提供给建设单位的设计资料主要有●全线设计地质纵断面图（电子文档）；●沉降计算方法和参数选取；●线下工程沉降计算值。
错误!未找到引用源。
技术交底：设计单位对施工单位和监理单位明确沉降变形观测的如下技术要求●观测断面和观测点设置要求；●观测设备埋设要求；●对线下工程变形观测频次提出明确要求；●对提出的疑问进行解答。
错误!未找到引用源。
各施工单位编制线下工程沉降观测作业指导书，主要包括以下内容●人员、设备情况；●观测组织机构，按单位工程落实到负责人；●明确线下工程观测技术要求与实施方法；●明确资料整理与提交文件的技术要求；●特殊工点与特殊情况需单独制定沉降变形观测方案。
错误!未找到引用源。
监理、评估单位核查包括以下内容监理单位主要核查：●观测人员、设备是否能够满足观测要求；●观测断面与观测点设置是否满足细则要求；●观测设备埋设是否满足细则要求；●观测组织是否能满足工程进度和质量要求。
评估单位主要核查：●观测技术要求与实施方法是否满足细则要求；●测量内业资料整理与提交文件是否满足细则要求；●特殊工点与特殊情况的观测方案精度是否满足要求。
错误!未找到引用源。
施工单位建立变形观测网●观测网平面布置示意图，应明确基准点、工作基点与线下工程结构物相对位置，明确路基、桥梁、隧道、过渡段等结构物观测点的里程，如图1.1.2所示；●填写观测断面及观测点位置与工程属性信息，详见附表；●填写基准点与工作基点信息表，详见附表。

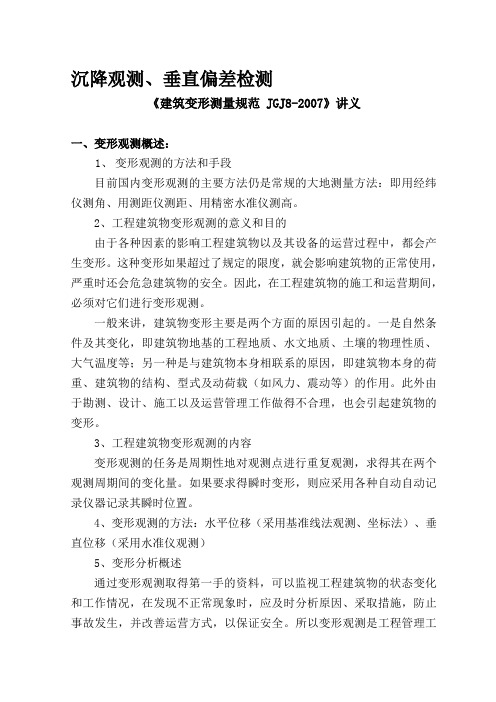

沉降观测、垂直偏差检测《建筑变形测量规范 JGJ8-2007》讲义一、变形观测概述：1、变形观测的方法和手段目前国内变形观测的主要方法仍是常规的大地测量方法：即用经纬仪测角、用测距仪测距、用精密水准仪测高。
2、工程建筑物变形观测的意义和目的由于各种因素的影响工程建筑物以及其设备的运营过程中，都会产生变形。
这种变形如果超过了规定的限度，就会影响建筑物的正常使用，严重时还会危急建筑物的安全。
因此，在工程建筑物的施工和运营期间，必须对它们进行变形观测。
一般来讲，建筑物变形主要是两个方面的原因引起的。
一是自然条件及其变化，即建筑物地基的工程地质、水文地质、土壤的物理性质、大气温度等；另一种是与建筑物本身相联系的原因，即建筑物本身的荷重、建筑物的结构、型式及动荷载（如风力、震动等）的作用。
此外由于勘测、设计、施工以及运营管理工作做得不合理，也会引起建筑物的变形。
3、工程建筑物变形观测的内容变形观测的任务是周期性地对观测点进行重复观测，求得其在两个观测周期间的变化量。
如果要求得瞬时变形，则应采用各种自动自动记录仪器记录其瞬时位置。
4、变形观测的方法：水平位移（采用基准线法观测、坐标法）、垂直位移（采用水准仪观测）5、变形分析概述通过变形观测取得第一手的资料，可以监视工程建筑物的状态变化和工作情况，在发现不正常现象时，应及时分析原因、采取措施，防止事故发生，并改善运营方式，以保证安全。
所以变形观测是工程管理工作的耳目。
其次，通过在施工和运营期间对工程建筑物原体进行观测，分析研究，可以验证地基与基础的计算方法、工程结构的设计方法，对不同的地基与工程结构规定合理的允许沉陷与变形数值，为工程建筑物的设计、施工、管理和科学研究工作提供资料。
二、测量误差概述：1、测量误差的来源测量工作是观测者使用测量仪器和工具，按照一定的观测方法，在一定的外界条件下完成的。
归纳起来，产生误差的原因主要有：（1）仪器、工具制造或检校不完善的影响；（测量的仪器有关）（2）人为因素在安置仪器、照准目标或读数方面的影响；（测量的人有关）（3）外界条件变化或不适宜的观测条件的影响。
建筑物的沉降观测沉降观测即根据建筑物设置的观测点与固定（永久性水准点）的测点进行观测，测其沉降程度用数据表达，凡一层以上建筑、构筑物设计要求设置观测点，人工、土地基（砂基础）等，均应设置沉陷观测，施工中应按期或按层进度进行观测和记录直至竣工。
一、沉降观测内容沉降观测应测定建筑的沉降量、沉降差及沉降速率，并应根据需要计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
二、沉降监测点的布设要求1应能反映建筑及地基变形特征，并应顾及建筑结构和地质结构特点。
当建筑结构或地质结构复杂时，应加密布点。
2对民用建筑，沉降监测点宣布设在下列位置：1）建筑的四角、核心筒四角、大转角处及沿外墙每Iom~20m处或每隔2根~3根柱基上；2）高低层建筑、新旧建筑和纵横墙等交接处的两侧；3）建筑裂缝、后浇带两侧、沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处以及地质条件变化处两侧；4）对宽度大于或等于15m、宽度虽小于15m但地质复杂以及膨胀土、湿陷性土地区的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周设地面点；5）邻近堆置重物处、受振动显著影响的部位及基础下的暗浜处；6）框架结构及钢结构建筑的每个或部分柱基上或沿纵横轴线上；7）筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；8）重型设备基础和动力设备基础的四角、基础形式或埋深改变处；9）超高层建筑或大型网架结构的每个大型结构柱监测点数不宜少于2个，且应设置在对称位置。
3对电视塔、烟囱、水塔、油罐、炼油塔、高炉等大型或高耸建筑，监测点应设在沿周边与基础轴线相交的对称位置上，点数不应少于4个。
4对城市基础设施，监测点的布设应符合结构设计及结构监测的要求。
三、对沉降监测点的标志的要求1标志的立尺部位应加工成半球形或有明显的突出点并宜涂上防腐剂。
2标志的埋设位置应避开雨水管、窗台线、散热器、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙面、柱面或地面一定距离，宜与设计部门沟通。
沉降观测课件沉降观测课件沉降观测是土木工程中非常重要的一项技术，它用于测量土地或结构物的沉降情况。
在建筑物、桥梁、隧道等工程项目中，沉降观测可以帮助工程师了解地基的稳定性，预测结构物的变形情况，并采取相应的措施来保证工程的安全性。
一、沉降观测的意义沉降观测的主要目的是为了评估土地或结构物的稳定性。
通过监测沉降情况，可以及时发现和解决潜在的问题，避免工程事故的发生。
此外，沉降观测还可以提供有关土地或结构物变形的数据，为工程设计和施工提供重要参考。
二、沉降观测的方法1. 直接测量法：直接测量法是最常用的沉降观测方法之一。
它通过在地面或结构物上设置测点，使用水准仪、测量仪器等设备进行测量。
直接测量法适用于小范围的沉降观测，可以提供较为准确的数据。
2. 间接测量法：间接测量法是一种相对较为简便的沉降观测方法。
它通过测量地面或结构物上的标志物的变化情况，间接推断出沉降量。
常见的间接测量方法包括全站仪法、GNSS定位法等。
间接测量法适用于大范围的沉降观测，可以快速获取数据。
三、沉降观测的数据处理沉降观测得到的原始数据需要进行处理，以得到准确的沉降量。
数据处理的方法包括平差法、插值法等。
平差法是一种常用的数据处理方法，它通过对测量数据进行加权平均，消除误差，得到准确的结果。
插值法则是一种通过已知数据点推算未知数据点的方法，可以对不连续的数据进行填补，使得结果更加完整。
四、沉降观测的应用沉降观测在土木工程中有着广泛的应用。
首先，在建筑物的施工过程中，沉降观测可以帮助工程师了解地基的承载能力，及时发现地基沉降过大的情况，并采取相应的加固措施。
其次，在桥梁和隧道的建设中，沉降观测可以预测结构物的变形情况，确保工程的安全性。
此外，在地铁和高速铁路的建设中，沉降观测可以评估地下水位的变化，保证工程的稳定性。
五、沉降观测的挑战与发展沉降观测虽然在土木工程中有着重要的地位，但仍然面临一些挑战。
首先，沉降观测需要专业的设备和技术支持，成本较高。
