换热器培训讲解

换热器培训课件(多应用)换热器培训课件一、引言换热器是工业生产过程中重要的热能交换设备，广泛应用于石油、化工、制药、食品、电力等领域。

换热器的设计、制造、安装和维护对企业的生产效率和经济效益具有重要影响。

为了提高员工对换热器的了解和应用能力，本培训课件将介绍换热器的基本原理、分类、结构、性能、选型及维护等方面的知识。

二、换热器的基本原理1.热传递方式（1）对流换热：流体与固体表面之间的热量传递，主要受流体流速、温差、流体性质等因素影响。

（2）导热换热：固体内部的传热，主要受材料导热系数、温度梯度、几何尺寸等因素影响。

（3）辐射换热：物体表面之间的热量传递，主要受物体表面温度、颜色、形状等因素影响。

2.换热器的传热方程Q=U×A×ΔT×τ其中，Q表示热量（W）；U表示总传热系数（W/(m²·K)）；A表示传热面积（m²）；ΔT表示温差（K）；τ表示时间（s）。

三、换热器的分类与结构1.按热流体与冷流体的流动方式分类（1）顺流式换热器：热流体与冷流体在换热器内同向流动。

（2）逆流式换热器：热流体与冷流体在换热器内反向流动。

（3）错流式换热器：热流体与冷流体在换热器内呈交叉流动。

（4）混合流式换热器：热流体与冷流体在换热器内呈混合流动。

2.按传热方式分类（1）直接接触式换热器：热流体与冷流体直接接触进行换热。

（2）间壁式换热器：热流体与冷流体通过换热器壁进行换热。

3.换热器的结构（1）壳体：用于容纳换热管束，承受工作压力。

（2）管束：由多根换热管组成，用于实现热流体与冷流体之间的热量交换。

（3）管板：用于连接换热管与壳体，并传递热量。

（4）折流挡板：用于引导流体流动，增加流体湍流程度，提高传热效率。

四、换热器的性能与选型1.换热器的性能指标（1）传热系数：表示单位时间内单位面积上的热量传递能力。

（2）压降：表示流体在换热器内流动时产生的压力损失。

contents •换热器基本概念与原理•换热器结构与组成部件•换热器性能评价与选型依据•换热器安装、调试及运行维护管理•故障诊断与排除技巧•节能技术在换热器应用中的探讨目录01换热器基本概念与原理换热器定义及作用换热器的定义换热器的作用工作原理与分类工作原理分类常见类型及其特点管壳式换热器板式换热器喷淋式换热器混合式换热器02换热器结构与组成部件壳体形式壳体材料结构设计030201壳体结构与设计管束排列与支撑方式管束排列支撑方式管束与壳体的连接密封装置及泄漏预防措施密封装置根据换热器工作条件和密封要求，选用合适的密封装置，如机械密封、填料密封等。

泄漏预防措施采用高质量的密封材料和先进的加工工艺，确保密封装置的可靠性和耐久性；同时，定期进行维护和检查，及时发现并处理泄漏问题。

泄漏监测与报警安装泄漏监测装置和报警系统，实时监测换热器的泄漏情况，确保设备安全运行。

03换热器性能评价与选型依据性能参数及评价指标01020304换热效率压力损失结构紧凑性可靠性选型原则和方法根据生产工艺流程和介质特性，确定换热器的类型、材质和结构。

根据传热方程式，计算换热面积、流速和压降等关键参数。

综合考虑设备投资、运行成本和维护费用，选择性价比最高的方案。

对换热器的耐高温、耐压和耐腐蚀等性能进行评估，确保安全可靠。

明确工艺要求热力计算经济性分析安全性评估案例一案例二案例三案例四案例分析：成功选型经验分享04换热器安装、调试及运行维护管理安装前准备工作和注意事项准备工作确认设备型号、规格及性能参数；检查设备完好性，如有损坏应及时通知供应商；准备安装工具和材料。

注意事项安装前应仔细阅读产品说明书，了解设备结构、性能及安装要求；确保安装场地平整、无障碍物，满足设备安装要求；注意设备吊装过程中的安全，避免设备损坏或人员伤亡。

调试过程检查项目清单设备外观检查电气系统检查水压试验调试运行定期对设备进行全面检查，包括外观、接口、法兰、电气系统等部位，确保设备处于良好状态。

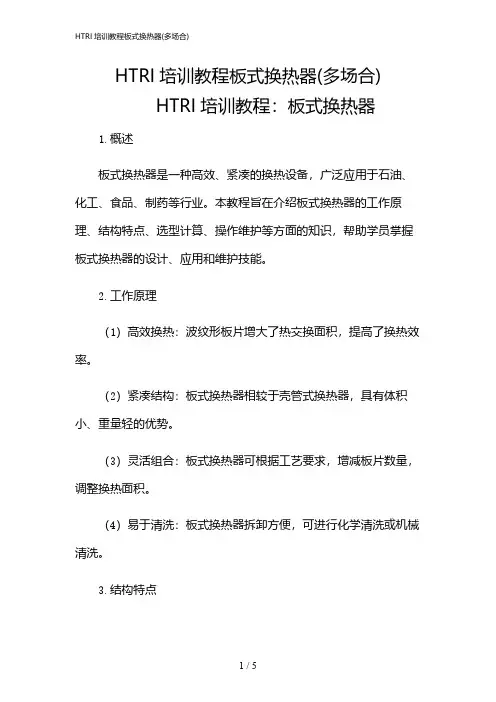

HTRI培训教程板式换热器(多场合)HTRI培训教程：板式换热器1.概述板式换热器是一种高效、紧凑的换热设备，广泛应用于石油、化工、食品、制药等行业。

本教程旨在介绍板式换热器的工作原理、结构特点、选型计算、操作维护等方面的知识，帮助学员掌握板式换热器的设计、应用和维护技能。

2.工作原理（1）高效换热：波纹形板片增大了热交换面积，提高了换热效率。

（2）紧凑结构：板式换热器相较于壳管式换热器，具有体积小、重量轻的优势。

（3）灵活组合：板式换热器可根据工艺要求，增减板片数量，调整换热面积。

（4）易于清洗：板式换热器拆卸方便，可进行化学清洗或机械清洗。

3.结构特点（1）板片：波纹形板片是板式换热器的核心部件，常用材料有不锈钢、钛合金、铝等。

（2）夹紧装置：用于固定板片，保证板片在高温、高压下的密封性能。

（3）进出口接管：连接热介质和冷介质的管道，可实现多程布置。

（4）支架：用于支撑整个换热器，保证其稳定运行。

4.选型计算（1）确定工艺条件：明确热介质和冷介质的流量、温度、压力等参数。

（2）选择板片材料：根据介质性质、温度、压力等因素，选择合适的板片材料。

（3）计算换热面积：根据换热任务，计算所需换热面积。

（4）确定板片数量：根据换热面积和单张板片的换热面积，确定板片数量。

（5）校核压力降：确保换热器在设计工况下的压力降满足工艺要求。

5.操作维护（1）开机准备：检查设备各部件是否正常，确保管道畅通。

（2）运行监控：关注换热器进出口温度、压力等参数，及时调整工况。

（3）停机操作：按照工艺要求，缓慢降低热介质和冷介质的流量，直至设备停止运行。

（4）清洗保养：定期对板式换热器进行清洗，保持设备清洁，提高换热效率。

（5）故障排除：针对设备运行过程中出现的问题，及时分析原因，采取相应措施。

6.总结本教程介绍了板式换热器的工作原理、结构特点、选型计算、操作维护等方面的知识。

通过学习本教程，学员应掌握板式换热器的设计、应用和维护技能，为实际工程中的应用奠定基础。

换热器培训教程一、引言换热器是工业生产过程中重要的热能交换设备，广泛应用于石油、化工、制药、食品、电力等领域。

换热器的设计、制造、安装和维护对企业的生产效率和经济效益具有重要影响。

为了提高换热器操作人员的技术水平，本教程将详细介绍换热器的工作原理、类型、选型、维护等方面的知识，帮助学员更好地理解和掌握换热器的操作技能。

二、换热器的工作原理换热器是利用两种不同温度的流体之间的热量交换来实现热量传递的设备。

其工作原理是利用流体的温差作为驱动力，通过传热表面的热量传递，使高温流体降温，低温流体升温。

换热器主要由壳体、管束、管板、法兰等组成。

流体在管内流动，通过管壁与壳程流体进行热量交换，完成热能的传递。

三、换热器的类型及选型1.管壳式换热器：管壳式换热器是应用最广泛的一种换热器，由壳体、管束、管板、法兰等组成。

根据管程和壳程的流体流动方式，可分为顺流、逆流、错流等形式。

2.板式换热器：板式换热器由一系列波纹形板片组成，板片之间形成流道，流体在板片间流动进行热量交换。

板式换热器具有传热效率高、占地面积小、清洗方便等优点。

3.空气冷却器：空气冷却器是利用空气作为冷却介质，对流体进行冷却的设备。

其主要由散热器、风机、电机等组成。

空气冷却器适用于高温、高压、腐蚀性等特殊工况。

4.螺旋板式换热器：螺旋板式换热器由两张波纹形板片相互缠绕而成，形成一系列螺旋形流道。

流体在螺旋形流道内流动，实现热量交换。

螺旋板式换热器具有结构紧凑、传热效率高等优点。

5.热管换热器：热管换热器利用热管技术，将热源和热汇之间的热量传递。

热管内部充满工作介质，在热源处蒸发，在热汇处凝结，实现热量传递。

热管换热器具有传热效率高、等温性好等优点。

1.流体的性质：包括流体的温度、压力、流量、粘度、密度等。

2.工艺要求：包括换热器的传热效率、压降、结构形式等。

3.设备成本：包括换热器的制造成本、安装成本、运行成本等。

4.使用寿命：换热器的材料、制造工艺、维护保养等。

换热器培训教程一、换热器的概述换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备。

简单来说，它的作用就是将热量从一种流体传递到另一种流体，以满足工艺需求或实现能源的有效利用。

换热器在工业生产中的应用非常广泛，比如化工、石油、制药、食品、动力等众多领域。

它不仅能够提高能源的利用效率，降低生产成本，还能在一些工艺过程中起到关键的作用，如加热、冷却、冷凝、蒸发等。

二、换热器的类型换热器的种类繁多，常见的有以下几种：1、板式换热器板式换热器由一系列具有一定波纹形状的金属板片叠装而成。

板片之间形成薄矩形通道，通过板片进行热量交换。

它的优点是传热效率高、结构紧凑、占地面积小、重量轻，但也存在密封垫片容易老化、工作压力和温度受限等缺点。

2、管壳式换热器管壳式换热器由壳体、管束、管板、封头、折流挡板等组成。

一种流体在管内流动，另一种流体在壳程内流动，通过管壁进行热量交换。

这种换热器结构坚固、可靠性高、适应性强，能承受高温高压，但传热效率相对较低，占地面积较大。

3、螺旋板式换热器螺旋板式换热器由两张平行的金属板卷制而成，形成了两个螺旋形通道。

冷热流体在通道内逆向流动进行换热。

它的优点是结构紧凑、传热效率高，但制造难度较大，维修不太方便。

4、热管换热器热管换热器利用热管内工质的蒸发和冷凝来传递热量。

热管具有极高的导热性能，能够在很小的温差下传递大量的热量。

这种换热器具有传热效率高、结构简单等优点，但成本相对较高。

5、空气冷却器空气冷却器是以空气作为冷却介质，使高温流体得到冷却。

它常用于石油化工等领域中对高温气体的冷却，具有节水、节能等优点。

三、换热器的工作原理无论哪种类型的换热器，其工作原理都是基于热量传递的三种基本方式：热传导、热对流和热辐射。

热传导是指由于物体内部或物体之间存在温度差，使得热量从高温处向低温处传递的现象。

在换热器中，通过固体壁面（如管壁、板壁等）的传热就属于热传导。

热对流是指由于流体的宏观运动，使得流体各部分之间发生相对位移，冷热流体相互掺混所引起的热量传递过程。

换热器的操作步骤培训课件换热器的操作步骤培训课件换热器是一种常见的工业设备，广泛应用于各个行业中。

它的作用是通过传导、对流和辐射等方式，将热量从一个物体传递到另一个物体，以实现热能的转移。

本文将为大家介绍换热器的操作步骤培训课件，帮助大家更好地了解和掌握换热器的使用方法。

1. 换热器的基本原理换热器的基本原理是利用热传导、对流和辐射等方式，将热量从一个物体传递到另一个物体。

换热器通常由热交换管束、壳体、传热介质进出口等组成。

热交换管束是换热器的核心部件，通过其内部的流体循环，实现热能的传递。

2. 换热器的分类换热器可以根据不同的工作原理和结构特点进行分类。

常见的换热器有管壳式换热器、板式换热器、螺旋板式换热器等。

每种换热器都有其独特的优点和适用范围，根据具体的工作需求选择合适的换热器非常重要。

3. 换热器的操作步骤（1）检查换热器的运行状态：在使用换热器之前，需要检查其运行状态是否正常，包括检查进出口温度、压力、流量等参数是否符合要求。

同时，还需要检查换热器的密封性能和泄漏情况，确保换热器可安全运行。

（2）调整换热器的工作参数：根据实际的工作需求，需要对换热器的工作参数进行调整，包括调整传热介质的流量、温度等。

通过调整这些参数，可以实现换热器的最佳工作状态，提高传热效率。

（3）清洗换热器的内部：换热器的内部容易积累污垢和沉淀物，影响传热效果。

因此，定期清洗换热器的内部非常重要。

清洗时，可以使用适当的清洗剂和工具，彻底清除内部的污垢和沉积物。

（4）维护换热器的密封性能：换热器的密封性能对其正常运行非常重要。

定期检查和维护换热器的密封件，确保其完好无损。

如发现密封件磨损或老化，应及时更换。

（5）记录换热器的运行数据：为了更好地了解换热器的工作情况，需要定期记录换热器的运行数据，包括进出口温度、压力、流量等参数。

通过对这些数据的分析，可以及时发现和解决换热器运行中的问题。

4. 换热器的注意事项在使用换热器时，还需要注意以下几点：（1）遵循操作规程：按照换热器的操作规程进行操作，不得随意更改工作参数或操作方式，以免造成设备损坏或安全事故。

换热器培训教程换热器是工业领域中常用的一个设备，在化工、石油、电力、纺织等领域都得到了广泛的应用。

然而，由于其结构复杂，安装维护过程中需要注意的事项众多，故而需要进行专门的培训，方能保证换热器的正常运行和安全使用。

一、基本原理换热器是一个能够将热量从一个物质传递到另一个物质的装置。

其基本原理就是利用热传导来完成热量的传递。

实际上，换热器有多种类型，如板式换热器、壳管式换热器、管线式换热器、螺旋式换热器等等，不同的类型具有不同的优点和适用范围。

二、组成结构不论是哪一种类型的换热器，其组成结构基本上都包括以下几个部分：1.传热管道：该部分是换热器的核心，用于传递热量。

管道材质多样，常用的有钢管、不锈钢管、铜管等等；2.支撑构架：用于支撑传热管道，保证其牢固稳定；3.侧板：作用是封闭整个换热器的空间，形成换热室；4.进出口管道：用于将流体引入和引出换热器，通常包括进口和出口两个管道。

如果是壳管式换热器，同时还需要添加以下组成部分：5.壳体：作用是将两种不同温度的流体分别放入管道和壳体内，实现热量的传递；6.导流板：用于引导流体在壳体内形成一定的流动方向，以便加快热传递的速度。

三、安全使用使用换热器需要注意以下几点：1.设备安装：首先需要确定需要安装的换热器的类型和规格，然后选择安装场地，布置相关管道，最后将换热器安装在固定架上，要注意换热器的垂直度。

2.设备运行：在启动设备之前，需要检查各个部件的安全情况，应该先进行空载试运行，检验电机、泵、换热器等机械设备运行是否正常。

3.设备维护：要经常保持设备的清洁，检查和更换传热管道等关键部件，加强设备的维修，保持设备故障率的下降。

4.操作规范：按照操作规范和操作说明书进行操作，不得将设备超出规定范围，严禁擅自拆卸和更改设备内部构造。

四、总结换热器作为工业领域必不可少的一种设备，广泛应用于各个领域。

然而，专业人员的缺乏和非专业人员的操作不规范会导致设备安全问题。
