板式换热器培训教材资料

《板式换热器教案》PPT课件一、教案概述1.1 课程目的：使学生了解板式换热器的工作原理、结构特点及应用范围。

培养学生掌握板式换热器的选型、设计及计算方法。

提高学生对板式换热器操作与维护的认知。

1.2 适用对象：热能与动力工程及相关专业的大专院校学生。

从事换热器设计、制造、运行和维护的工程技术人员。

二、教学内容2.1 板式换热器简介板式换热器的定义板式换热器的发展历程板式换热器的分类及特点2.2 板式换热器的工作原理板式换热器的传热过程板式换热器的流动过程板式换热器的热损失计算2.3 板式换热器的结构与组成板式换热器的板块结构板式换热器的密封结构板式换热器的主要部件及功能2.4 板式换热器的应用范围板式换热器在加热领域的应用板式换热器在冷却领域的应用板式换热器在其他领域的应用三、教学方法3.1 讲授法通过PPT课件，对板式换热器的原理、结构、应用等进行详细讲解。

结合实例，分析板式换热器在不同领域的应用案例。

3.2 互动教学法设置问题环节，引导学生思考板式换热器的相关问题。

鼓励学生提问，解答学生关于板式换热器的疑问。

3.3 实践教学法安排板式换热器实验室参观，让学生直观了解板式换热器的结构。

组织板式换热器模拟操作，让学生动手实践，提高操作技能。

四、教学评价4.1 课堂问答评估学生在课堂上的参与程度，提问和回答问题的准确性。

4.2 课后作业布置与板式换热器相关的课后作业，评估学生的理解程度和应用能力。

4.3 实践操作评估学生在板式换热器模拟操作中的技能掌握情况。

五、教学进度安排5.1 课时安排总共24课时，其中PPT课件讲解12课时，互动教学6课时，实践教学6课时。

5.2 教学进度第1-4课时：板式换热器简介及工作原理第5-8课时：板式换热器的结构与组成第9-12课时：板式换热器的应用范围第13-16课时：板式换热器的选型与设计第17-20课时：板式换热器的操作与维护第21-24课时：板式换热器案例分析与讨论六、板式换热器的选型与设计6.1 选型依据换热器的设计压力和设计温度流体的种类和性质换热器所需的热交换面积换热器的结构形式和类型6.2 设计步骤确定换热器的工艺参数选择合适的板式换热器类型计算换热器的热交换面积确定换热器的材质和结构6.3 设计注意事项考虑换热器的压力损失和温差损失选择适当的板片形状和板间距考虑换热器的清洗和维修方便性七、板式换热器的操作与维护7.1 操作流程启动前的准备工作启动过程中的操作步骤运行过程中的监测与调节停机过程中的操作步骤7.2 维护保养日常巡检与清洁定期检查与维修换热器性能的检测与评估7.3 故障处理常见故障现象及其原因故障处理方法与步骤故障预防与改进措施八、板式换热器案例分析与讨论8.1 案例介绍案例一：板式换热器在食品工业中的应用案例二：板式换热器在制药工业中的应用案例三：板式换热器在热力发电中的应用8.2 案例分析分析案例中的换热器选型与设计分析案例中的操作与维护经验探讨案例中的故障处理方法8.3 讨论与启示讨论板式换热器在不同行业中的应用特点探讨板式换热器的设计与操作中的关键问题分析板式换热器的发展趋势与前景九、板式换热器的热力计算与CAD绘制9.1 热力计算方法传热过程的数学模型压力损失的计算方法温差损失的计算方法9.2 CAD绘制技巧使用CAD软件绘制板式换热器三维模型标注换热器的尺寸和参数换热器的结构图和零件图9.3 实践练习学生分组进行热力计算练习学生独立绘制板式换热器CAD图纸回顾板式换热器的原理、结构、选型、操作和维护等内容10.2 考核方式课堂问答与讨论课后作业与实践操作CAD图纸绘制与分析报告10.3 考核评价评估学生在课程中的学习态度和参与程度评估学生在知识掌握和应用能力方面的表现提出改进教学方法和提高教学质量的建议重点和难点解析重点环节1：板式换热器的工作原理板式换热器的工作原理是课程的核心内容，涉及到传热过程和流动过程的复杂性。

htri培训教程板式换热器教案教案：板式换热器一、教学内容本节课我们将学习板式换热器的原理和应用。

教材中第3章第4节详细介绍了板式换热器的结构、工作原理以及不同类型的板式换热器。

二、教学目标1. 学生能够理解板式换热器的结构和工作原理。

2. 学生能够区分不同类型的板式换热器并了解其应用场景。

3. 学生能够运用板式换热器的基本原理解决实际问题。

三、教学难点与重点重点：板式换热器的结构和工作原理。

难点：不同类型板式换热器的区分和应用。

四、教具与学具准备教具：板式换热器模型、PPT。

学具：笔记本、笔。

五、教学过程1. 实践情景引入：以生活中的热水壶为例，引导学生思考热水壶的加热原理。

2. 板式换热器的结构：通过PPT和模型展示，介绍板式换热器的各个组成部分，如板片、密封胶条、支架等。

3. 板式换热器的工作原理：讲解板式换热器的工作原理，如热交换过程、流体流动方向等。

4. 不同类型的板式换热器：介绍固定管板式、可拆卸管板式、波纹管式等板式换热器的特点和应用场景。

5. 例题讲解：给出一个实际案例，让学生运用板式换热器的基本原理进行分析和计算。

6. 随堂练习：让学生分组讨论，运用所学知识分析实际问题。

7. 板书设计：板书板式换热器的结构、工作原理和不同类型的板式换热器。

六、作业设计1. 作业题目：（1）简述板式换热器的结构。

（2）解释板式换热器的工作原理。

（3）区分不同类型的板式换热器并说明其应用场景。

2. 答案：（1）板式换热器的结构包括板片、密封胶条、支架等。

（2）板式换热器的工作原理是热交换过程，流体流动方向相反，通过板片进行热量传递。

（3）固定管板式换热器适用于高温、高压场合；可拆卸管板式换热器适用于需要经常清洗的场合；波纹管式换热器适用于小温差、大流量场合。

七、课后反思及拓展延伸1. 课后反思：本节课学生对板式换热器的理解和应用程度如何？是否需要加强巩固？2. 拓展延伸：板式换热器在实际工程中的应用案例，如食品加工、制药、化工等行业。

HTRI培训教程板式换热器(多场合)HTRI培训教程：板式换热器1.概述板式换热器是一种高效、紧凑的换热设备，广泛应用于石油、化工、食品、制药等行业。

本教程旨在介绍板式换热器的工作原理、结构特点、选型计算、操作维护等方面的知识，帮助学员掌握板式换热器的设计、应用和维护技能。

2.工作原理（1）高效换热：波纹形板片增大了热交换面积，提高了换热效率。

（2）紧凑结构：板式换热器相较于壳管式换热器，具有体积小、重量轻的优势。

（3）灵活组合：板式换热器可根据工艺要求，增减板片数量，调整换热面积。

（4）易于清洗：板式换热器拆卸方便，可进行化学清洗或机械清洗。

3.结构特点（1）板片：波纹形板片是板式换热器的核心部件，常用材料有不锈钢、钛合金、铝等。

（2）夹紧装置：用于固定板片，保证板片在高温、高压下的密封性能。

（3）进出口接管：连接热介质和冷介质的管道，可实现多程布置。

（4）支架：用于支撑整个换热器，保证其稳定运行。

4.选型计算（1）确定工艺条件：明确热介质和冷介质的流量、温度、压力等参数。

（2）选择板片材料：根据介质性质、温度、压力等因素，选择合适的板片材料。

（3）计算换热面积：根据换热任务，计算所需换热面积。

（4）确定板片数量：根据换热面积和单张板片的换热面积，确定板片数量。

（5）校核压力降：确保换热器在设计工况下的压力降满足工艺要求。

5.操作维护（1）开机准备：检查设备各部件是否正常，确保管道畅通。

（2）运行监控：关注换热器进出口温度、压力等参数，及时调整工况。

（3）停机操作：按照工艺要求，缓慢降低热介质和冷介质的流量，直至设备停止运行。

（4）清洗保养：定期对板式换热器进行清洗，保持设备清洁，提高换热效率。

（5）故障排除：针对设备运行过程中出现的问题，及时分析原因，采取相应措施。

6.总结本教程介绍了板式换热器的工作原理、结构特点、选型计算、操作维护等方面的知识。

通过学习本教程，学员应掌握板式换热器的设计、应用和维护技能，为实际工程中的应用奠定基础。

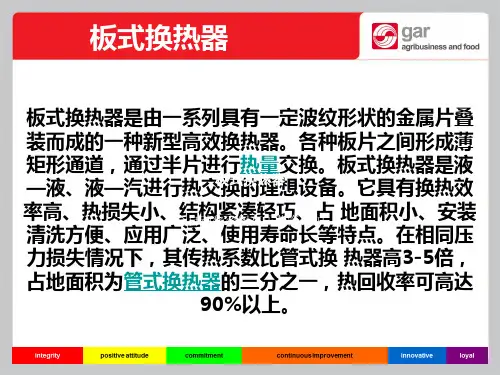

板式换热器是一种以波纹板为传热面，以对流和热传导为主要手段的换热设备，是一种高效、紧凑、节能的换热设备。

板式换热器主要是通过外力将板式换热板片夹紧组装在一起，介质通过换热板片上的角孔在板片与板片间进行流动。

每张板片都是一个传热面，板片的两侧分别有冷热介质通过进行换热，角孔和板片四周装有密封胶垫，限制介质在板片组内流动。

各半片形成平行的通道。

板片形式：按介质流动方向可分为：对交流和单边流。

按波纹形式可分为：人字波、平行波、球形波和异形波。

按板片的结构可分为兑成型和肥对称型。

按流道深浅可分为：深槽波纹浅槽波纹。

可拆板式换热器的组成结构：框架、波纹板片、密封胶垫。

板式换热器的优点：（重点）1换热效率高。

采用人字形波纹在水水交换下传热系数达到6000W(m².K),，在一般情况下也能达到2000~3000 W(m².K)。

2针对性强。

对于不同的工况条件，不同的介质，有多种材料以及波纹形式供选择。

3结构紧凑，重量轻。

与传统的列管式换热器相比较，在换热效果相同的条件下，占地面积仅为列管式的十分之一。

4适应性强。

可用于绝大多数换热工艺，跨行业、跨领域，对于一般的液-液，气-液交换都有很好的效果。

5热损失小。

由于板式换热器是全封闭的换热设备，不会产生热量散失在空气中的情况，热能能全部加以转移和利用。

6拆装维修方便，通过吊孔吊装，脚底三点固定安装，安装空间固定后在拆卸时不需要额外的空间，板片可以卸下清洗，密封垫损坏后更换也非常方便。

缺点（仅作了解）1承压性能较低。

由于可拆板式换热器通过胶垫密封，一般工作压力不超过2.0MPa，并且设备面积越大，承压性能越差。

2工作温度比较低。

采用密封胶垫的密封的板式换热器一般工作温度都在200°C以下。

短时间内可以略高。

但对密封垫的损坏非常严重。

3不适用与杂质较多的介质。

波纹板的波纹深度一般在2~7mm，这样的深度易于介质形成喘流。

当介质杂质较多时，极易堵塞流道，减小换热面积，降低换热效果，严重时还会损坏板片造成两种介质混合。

板式换热器培训教材编制：审核：批准：姚电检修田湾项目部静机专业一、作用及功能板式换热器是由框架和板束组成，传热板片和密封垫片组成板束，传热板片四角开有角孔，密封垫片和传热板片安装在固定压紧板和活动压紧板之间的框架内。

工作介质分别在两相邻的传热板片所形成的狭窄而曲折的通道中流过，冷、热介质依次通过各个流道，中间隔一层传热板片，冷、热介质的传热过程实际上就是热介质的热能传递给冷介质的过程。

在此过程中温度较高的热介质通过传热板片将热能传递给温度较低的冷介质，温度较高的热介被冷却，热能减少；温度较低的冷介质被加热，热能增加。

通过热能转移来实现热工工艺的要求。

二、结构特点板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。

板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。

板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。

（一）板式换热器的优点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（二）板式换热器的缺点：板式换热器缺点是密封周边较长，容易泄漏，使用温度只能低于150℃，承受压差较小，处理量较小，一旦发现板片结垢必须拆开清洗。

三、技术参数板式换热器是将薄的金属板片（一般0.4～0.8mm的不锈钢板)冲压成为波纹状，周边卡扣或张贴合成橡胶类的密封垫片，每一张传热板片为一个传热单元，板片两侧的高温流体和低温流体在板片和密封垫片组成的空间里对流或并流进行热交换。

通过上下两根拉杆将传热部分固定在固定板（框架板）和活动板之间，并用长的螺栓紧固。

⑴单板计算换热面积a—在垫片内侧参与换热部分的板片展开面积，按下式计算：a = φ·a1式中a—单板计算换热面积，m2；φ—展开系数，板片展开面积与投影面积之比，按下式计算：φ= (φ≈1.15~1.3,一般φ≈1.2）式中t′—波纹节距展开长度，mm；t —波纹节距，mm；a1 —在垫片内侧参与换热部分的板片投影面积，m2。

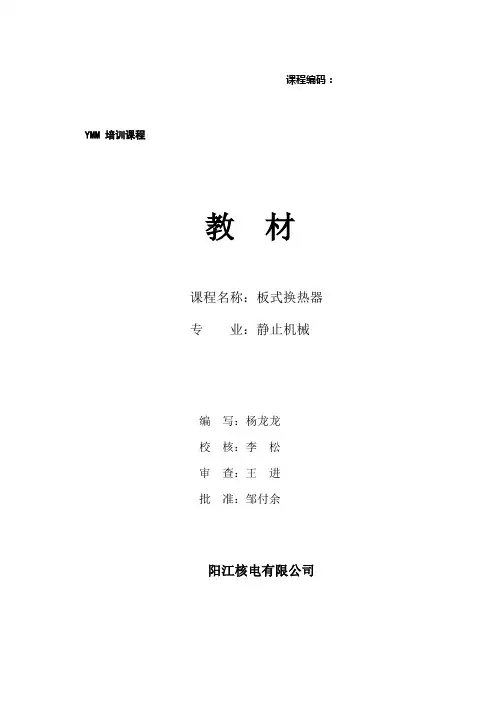

课程编码：YMM 培训课程教材课程名称：板式换热器专业：静止机械编写：杨龙龙校核：李松审查：王进批准：邹付余阳江核电有限公司初版及升版记录目录第1章板式换热器的应用 (1)第2章板式换热器的原理及结构 (2)第3章板式换热器的常见故障分析及处理 (8)第1章板式换热器的应用板式换热器作为一种高效、紧凑的换热设备，广泛应用于机械、化工、石化、冶金、食品、供热与空调、船舶、轻工、电力等领域。

由于其传热系数高、结构紧凑，易于拆洗维护，在许多方面优于管壳式换热器，因此在国内外核电站中得到了大量的应用。

目前在核电站主要有如下系统中普遍使用板式换热器：1、设备冷却水系统（RRI)2、安全厂用水系统（SEC）3、反应堆换料水池和乏燃料换料水池冷却和处理系统（PTR）4、辅助给水系统（ASG）而在核岛的主要辅助系统中，设备冷却水系统（RRI）/重要厂用水系统（SEC）/反应堆换料水池和乏燃料换料水池冷却和处理系统（PTR）作为把热量从具有放射性介质的系统传输到外界环境的中间冷却环节，所采用的大中型板式换热器的设计与制造要求比其它非核岛系统（ASG）更为严格、苛刻。

第2章板式换热器的原理及结构板式换热器由许多压制成型的波纹金属薄板片按一定的间隔，四周通过垫片密封，并通过框架和夹紧螺栓副进行压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体进行自由导流分配，通过板片进行热传递达到热量交换的目的。

板式换热器的基本元件构成（见下图），其中板片是热量传递元件，决定板式换热器的传热速率、阻力损失、承压能力、适用流体和使用寿命等；垫片决定板式换热器的承压能力、适用流体和维检周期等。

1、板片的结构一种型号的板式换热器分二种板片，外形尺寸及垫片尺寸相同，仅波纹的人字形夹角不同，因为人字形夹角对换热效率、流体阻力都有明显的影响。

人字形夹角大，换热效率、流体阻力大，我们把其称之为大角度板；反之称之为小角度板。

新入职员工板式换热器学习内容第一篇：新入职员工板式换热器学习内容新入职员工板式换热器考核内容一：板式换热器的相关知识1.板式换热器的分类2.板式换热器的特点3.可拆卸式板式换热器的工作原理及基本结构4.国内外生产板换的知名厂家,不同生产厂家之间板片的板型特点。

5.板换主要应用到哪些领域6.板换的相关技术参数的学习，了解工矿条件，并要求客户提供相应的技术参数。

（板式换热器信息调查表）7.板式换热器项目申报及资金申请LH-N-BSHRQ-001以及板式换热器外出考察总结报告-原立项编号LH-N-BSHRQ-001的学习。

8.能看懂板换选型计算书，并初步判断板换选型是否正确，同时能够对比板换的价格。

9.板片的材料、主要结构、参数及规格及特点；板片波纹、流道、分布区等。

10.密封垫片材料、特点等。

11.垫片的使用寿命。

12.板片和垫片的生产工艺。

13.水质中氯离子含量与板片材质选取的规律。

14.板换使用日常存在故障及故障排除办法。

15.GB16409-1996与NB/T47004-2009的学习16.板式换热器在空压机余热回收中的应用。

17.板式换热器产品安全注册证-依据GB16409-1996（板式热交换器产品安全注册证-依据NB/T47004-2009）二、板式换热器机组的相关知识1.板式换热机组的工作原理及构成2.板式换热器机组的特点以及控制模式的选择3.板式换热机组信息调查表。

4.GB/T29466-2012 板式热交换器机组、CJ/T191-2004板式换热机组的学习掌握。

5.板式换热机组材料表熟悉并能判断机组材料报价是否合理。

6.板式换热机组型号、技术参数学习掌握，能够根据相关工况初步选型。
