2020年消防电气布线说明;

火灾自动报警系统及消防供电布线要点解析！火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。

火灾自动报警系统包括感烟探测器、感温探测器、报警按钮等信号输入的总线报警系统、防火阀、消防阀、执行系统、消防播送，声光报警，等消防报警系统，多线路执行系统等。

哪么消防系统的供电及布线要求什么？火灾自动报警系统由什么组成呢？下面本文来详细讲解！〔1〕火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾开展蔓延到危害生命平安的程度时疏散至平安地带，是保障人员生命平安的最根本的建筑消防系统。

火灾探测报警系统的构成如以下图：〔2〕消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置〔防火卷帘控制器、气体灭火控制器等〕、消防电动装置、消防联动模块、消火栓按钮、消防应急播送设备、消防等设备和组件组成。

在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反响给消防控制室并显示。

监视建筑消防设施的运行状态，即接收能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

可燃气体探测报警系统是火灾自动报警系统的独立子系统，属于火灾预警系统。

可燃气体探测报警系统的构成如以下图：〔4〕电气火灾监控系统电气火灾监控系统由电气火灾监控器、电气火灾监控探测器组成，能在发生电气故障，产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，防止电气火灾的发生。

消防工程施工方案中的电气设备和布线安全规范消防工程是保障人员生命安全和财产安全的重要项目，在施工过程中，电气设备和布线的安全规范至关重要。

本文将围绕消防工程施工方案中的电气设备和布线安全规范展开论述，以确保施工过程中的安全性和稳定性。

一、电气设备选择与安装1. 选择合适的设备：在消防工程施工中，应根据项目的需求和规模选择合适的电气设备。

必须符合相关的国家标准，并具备相应的防火性能，以确保电气设备的可靠性和稳定性。

2. 设备安装位置：在确定电气设备的安装位置时，需遵循以下原则：设备应尽可能安装在无火灾和易燃物的区域内；设备应远离易燃易爆气体或液体的存储区域；设备应安装在通风良好的地方，避免过热。

3. 接地保护：所有电气设备都必须进行接地保护，以防止漏电和引发火灾。

接地设备必须符合国家标准，接地电阻应满足规定的范围。

4. 电缆选择与布线：在进行电气设备布线时，应选择符合国家标准的电缆，并按照规范进行合理的布线。

避免电缆过长或过短，避免电缆弯曲、摩擦或压碎等情况。

二、防火措施和安全标识1. 防火隔离：电气设备室应设有防火隔离门，并保持关闭状态，以减少火灾蔓延的风险。

同时，在设备房间内应定期进行防火检查和消防器材的维护。

2. 防火涂层：对于暴露的电气设备和电缆，应进行防火涂层处理。

防火涂层应符合国家标准，并能有效地阻止火势传播。

3. 安全标识：在消防工程施工现场，应设置相关的安全标识，如电气设备安全标志、应急开关标志等。

这些标识应清晰可见，并按照规定进行设置，以方便工作人员进行操作和维护。

三、检测和维护1. 检测：在施工过程中，应定期对电气设备进行检测，确保其正常运行。

检测项目包括电气线路的绝缘电阻、接地电阻、线路电压的稳定性等。

2. 维护：对于发现的设备故障或损坏，应及时进行维护或更换。

维护过程中应遵循相关的规范，确保维修过程安全可靠。

3. 停电操作：在进行电气设备维修时，必须切断电源并进行停电操作。

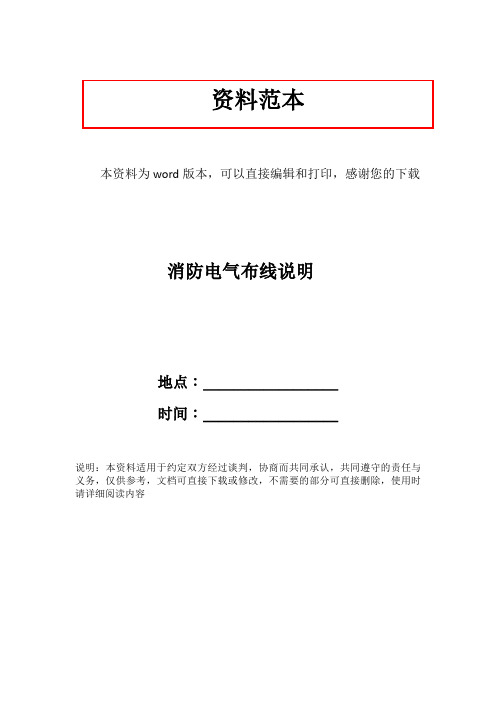

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载消防电气布线说明地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容民用办公楼消防电气预埋回路概况消防自动灭火报警系统，从防火分区消防接线箱引出回路的末端设备一般包含：“感烟、感温探头；手报（或电话插孔手报）；声光报警；消火栓按钮；广播及层显（重复显示器）防火阀、信号阀、水流指示器、照明配电箱、电梯电源箱、卷帘门等控制或输入输出模块。

”感烟、感温取消防信号线，按防火分区分回路；声光报警多与手报设置在一起，手动报警按钮、声光报警器都取消防信号，声光还需取24V电源，现阶段设计手报多带电话插孔，需要专门设一路电话回路配管，消防信号就近从探头回路取。

消火栓按钮线从消防泵控制柜引出需单独设一回路配管，所需消防信号就近探头取；消防广播单独设回路，不需消防信号，最清爽的一个回路；火灾显示器（层显）、防火阀、信号阀、水流指示器、照明配电箱、电梯电源箱、卷帘门等控制或输入输出模块所需的消防信号及24V电源从就近的点位引入，无需单独敷设一回路配管水平楼板上预埋楼面预埋管分顶板预埋管和地板预埋管：顶板预埋管可在楼板地部加设接线盒，管路堵塞可局部开槽处理；地板预埋管接线盒一般要翻上在墙体上加设，管路堵塞后，管线埋设深，不便于开槽处理。

可在楼面找平层内另外敷设配管；综合考虑，墙面安装高度超过1.3米的点位，顶板预埋配管适宜。

图纸上除烟感温感外，其他各点位所需消防信号多从烟感温感探头上引入，预埋配管时为减少弯曲配管，增加过路盒，需提前将这些接线盒点位在图纸上标示。

图纸上较长线路横跨多个轴线的斜拉管线，由于楼板上梁柱钢筋密集，斜拉的管线无法直接穿越。

在施工前将其按纵横轴向优化修改并在图纸上标示。

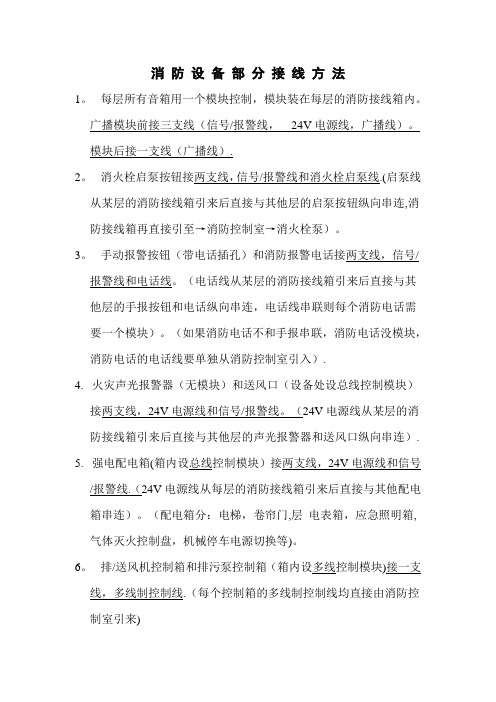

消防设备部分接线方法1。

每层所有音箱用一个模块控制，模块装在每层的消防接线箱内。

广播模块前接三支线（信号/报警线，24V电源线，广播线）。

模块后接一支线（广播线）.2。

消火栓启泵按钮接两支线，信号/报警线和消火栓启泵线.(启泵线从某层的消防接线箱引来后直接与其他层的启泵按钮纵向串连,消防接线箱再直接引至→消防控制室→消火栓泵）。

3。

手动报警按钮（带电话插孔）和消防报警电话接两支线，信号/报警线和电话线。

（电话线从某层的消防接线箱引来后直接与其他层的手报按钮和电话纵向串连，电话线串联则每个消防电话需要一个模块）。

（如果消防电话不和手报串联，消防电话没模块，消防电话的电话线要单独从消防控制室引入）.4.火灾声光报警器（无模块）和送风口（设备处设总线控制模块）接两支线，24V电源线和信号/报警线。

（24V电源线从某层的消防接线箱引来后直接与其他层的声光报警器和送风口纵向串连）.5.强电配电箱(箱内设总线控制模块）接两支线，24V电源线和信号/报警线.（24V电源线从每层的消防接线箱引来后直接与其他配电箱串连）。

（配电箱分：电梯，卷帘门,层电表箱，应急照明箱,气体灭火控制盘，机械停车电源切换等)。

6。

排/送风机控制箱和排污泵控制箱（箱内设多线控制模块)接一支线，多线制控制线.（每个控制箱的多线制控制线均直接由消防控制室引来)7。

火灾显示盘（层显)接两支线，电源总线和通讯总线.（这两支线均单独从消防控制室引来）.8。

感烟探测器，感温探测器，信号阀,水流指示器，防火阀(后三种均在该设备处设输入模块）接一支线，信号/报警线。

9.信号线从每层的消防接线箱引来与其他设备串联。

10。

层消防接线箱内均设总线隔离模块。

11。

信号/报警总线ZR—RVS-2＊1。

0 SC1612。

主机电源线ZR-BV—2*4 SC2013.分支电源线ZR—BV-2＊2.5 SC2014.通讯总线ZR—RVS— 2＊1。

5 SC2015。

多线制控制线ZR-KVV—7＊1。

消防布线是消防安全系统中非常重要的一环，它涉及到火灾自动报警系统、自动喷水灭火系统、消防栓系统等消防设施的布线工作。

正确的布线技巧和遵循一定的口诀可以确保消防系统的可靠性和安全性。

以下是一些消防布线的技巧和口诀：1. 规划先行：在布线前，应先根据建筑物的结构和消防系统的要求进行详细的规划，确定布线的路线、管径、管材等。

2. 分区分段：将建筑物划分为不同的防火分区，每个分区都要有独立的消防布线系统，以防止火灾时火势蔓延。

3. 固定间距：在布线时，应保持一定的固定间距，通常不小于100mm，以便于检查和维护。

4. 弯曲半径：在转弯处，应保证有足够的弯曲半径，通常为管径的6倍以上，以防止电线受损。

5. 接线盒位置：在布线过程中，应根据需要合理设置接线盒的位置，便于日后的检修和维护。

6. 绝缘电阻：在布线完成后，应对每一段线路的绝缘电阻进行测试，确保其不小于规定值（通常是20MΩ以上）。

7. 标识清晰：每一段线路都应标明清晰的信息，包括线路的用途、电压等级、电流容量等。

8. 防火处理：在穿过防火墙或隔断的地方，应使用防火套管或防火盒进行保护。

9. 避免积水：在布线时，应避免在管槽内积水，以免影响电线的绝缘性能。

10. 定期检查：消防布线系统应定期进行检查和维护，确保其始终处于良好的工作状态。

口诀：-规划在前，分区分段：在布线前先规划，分区布线更安全。

-间距固定，弯曲半径大：保持间距固定，转弯处半径要足够大。

-接线盒位，合理设置：接线盒位置要合理，便于检修和维护。

-绝缘电阻，测试必做：布线完成要测试，绝缘电阻不可少。

-标识清晰，信息全：线路标识要清晰，信息完整便于辨。

-防火处理，安全第一：防火措施要做好，安全第一最重要。

-避免积水，绝缘保：避免积水在管内，电线的绝缘要保护好。

-定期检查，维护不可少：定期检查和维护，消防系统更可靠。

遵循这些技巧和口诀，可以有效地提高消防布线的质量，确保消防系统的正常运行。

附录1
指导细则
一、布线要求：
1）信号总线：Z1、Z2二总线宜选用截面积≥1.0m㎡的RVS双绞铜芯线。

最长通讯距离1200米。

2）24V电源线：D1、D2采用BV线，截面积≥2.5m㎡。

楼层显示器电源线宜单独敷设，每20台楼层显示器敷设一路电源线。

3）广播线：采用BV线，截面积≥1.0m㎡，广播线必须单独穿管敷设，以免干扰信号和通讯总线；。

4）电话线：消防电话线采用RVVP屏蔽线，截面积≥1.0m㎡，屏蔽层需妥善接地. 电话线必须单独穿管敷设，以免干扰信号和通讯总线；电
话插孔与固定电话线路须单独敷设。

不超过100只电话插孔敷设一路
电话线。

5）485通讯线（楼层显示器）：采用屏蔽双绞线，截面积≥1.0m㎡，屏蔽层需妥善接地。

每路A、B线最多接64台楼层显示器。

6）485通讯线（主机联网）：采用屏蔽双绞线，截面积≥1.0m㎡，屏蔽层需妥善接地。

星型通讯距离总长小于1200米。

环型单机通讯距离
不易超过1200米。

7）232通讯线：采用厂家提供的标准RS-232连接线，不能超过15米。

8）多线制控制线：应采用阻燃BV铜芯导线，导线截面积≥1.0mm2。

最长通讯距离1200米。

9）消火栓线布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；控制线K1、K2采用阻燃BV线，截面积≥1.5mm2。

10）线路绝缘电阻要求：安装设备前相间阻值、对地阻值不小于20兆；
安装设备后相间阻值高于10K欧姆；对地阻值不小于20兆（一般达不
到，不小于5兆）；。

国泰怡安消防设备布线与接线说明(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除国泰怡安消防设备布线与接线说明一、烟感、温感L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性，二、手动报警按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

D1、D2为电话线，电话线使用的线为ZR-RVVP-2*1.5，不分正负，与就近的电话线相连。

如果图纸设计手动报警按钮没有电话线就不布线与接线。

三、消火栓按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

K1、K2为消防泵启泵线，启泵线使用的线为ZR-BV-2*1.5，与就近的启泵线相连。

H+、H-为起泵反馈线，反馈线使用的线为ZR-BV-2*1.5，与就近的反馈线相连。

其中K1、K2、H+、H-最后送到泵房。

四、输入模块输入模块使用于水流指示器、信号蝶阀、防火阀、压力开关，水位指示等，需要信号总线。

L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

K1、K2为反馈线，接外部设备的反馈点，这个反馈点必须是无源的，没有任何电压。

水流批示器的反馈点为平时为不导通，当有水流动时变为导能的两个端子点。

信号蝶阀的反馈点为当蝶阀打开时不导通，蝶阀关闭是变成导通的两个端子点。

防火阀的反馈点为防火阀打开时不导通，防火阀关闭时变成导通的两个端子点。

防火阀需要有这样的触点两组，还有一组需要放ZR-BV-2*1.5到防火阀相对应的风机控制箱内。

如果防火阀只有一组这样的触点，防火阀的位置就需要有24V电源线。

压力开关与防火阀的要求相同，也需要有双触点。

在压力开关要放ZR-BV-2*1.5的线到喷淋泵的控制箱内。

如果压力开关只有一组触点，压力开关的位置就需要有24V电源线。
