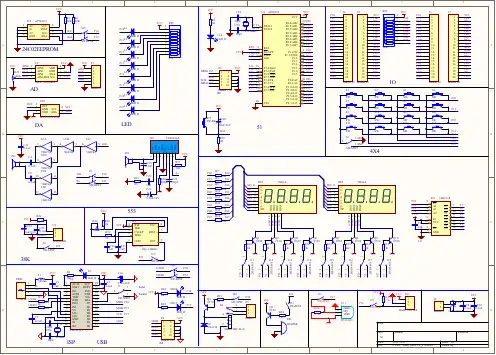

PCB_Project1

中文版Protel2004 DXP操作步骤网上及书本上介绍了许多英文版Protel2004 DXP的教程，但介绍中文版Protel2004 DXP使用的较少，经过本人自学后，写下了可以直接操作的步骤，供大家参考。

一. 创建文件1、创建项目文件（项目文件后缀名为.prjPCB）文件——创建——项目——PCB项目——（刚创建的文件名“PCB-Project1. prjPCB”，下方有一个粉色的文件夹图标，表明文件没有保存）右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。

2、创建原理图（原理图文件后缀：.schdoc）文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。

3、创建PCB板文件点击在需要创建的项目文件，点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。

二. 设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩，在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表（点击去掉勾不显示图纸明细表，明细表为显示图纸张数、作者等信息，捕获：为元件移动的基本步长）。

放大图纸——Pgup，缩小图纸——PageDn，合适大小——Ctrl+ PageDn，移动图纸——右击出现手型不放拖动。

三. 元件、封装载入元件库提示：原理图和PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件（不是文件菜单中的保存），否则容易死机。

1. 元件和封装载入元件库：在原理图界面，点击“放置”——点击“库参考”右方带3个点的方框——点击“库”右方带3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择All Files（全部）——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。

任务二 Protel DXP 2004安装
【活动一】 安装Protel DXP 2004软件
任务二 Protel DXP 2004安装
【活动一】 安装Protel DXP 2004软件
任务二 Protel DXP 2004安装
【活动一】 安装Protel DXP 2004软件
任务二 Protel DXP 2004安装
间的电气连接。 4、PCB板设计: 实现电子元器件的固定安装以及管
脚之间的电气连接。
任务一 认识电子CAD
三、Protel DXP的诞生与发展 该软件由始建于1985年的Protel公司设计推
出，历经Protel for Dos、Protel 98、 Protel99 和Protel99SE等版本，2002年该公 司更名为Altium公司，并最终推出Protel的最新 版本Protel DXP。2004年，推出Protel DXP 2004。
任务四 绘制单管放大电路原理图
【活动过程三】绘制原理图
1、放置原理图元件并设置属性 （1） 将图纸放大并移动到适当位置。 （2） 打开库文件面板，选择所需的元件库。例：放
置二极管。经过前面的分析，二极管的原理图元件 位于常用元件杂项集成库Miscellaneous Devices.IntLib中，因此在库文件面板中选择 Miscellaneous Devices.IntLib库
执行菜单命令【项目管理】/【追加新文件到 项目中】，将新设计文件添加到当前工程项目中。 2、删除文件
执行菜单命令【项目管理】/【从项目中删除】， 将删除设计文件。
任务四 绘制单管放大电路原理图
【工作任务】 绘制单管放大电路原理图
任务四 绘制单管放大电路原理图

目录目录 ................................................................................................................... 第一部分应用电子技术实训教学大纲，要求与实训资源简介 .....................1.1应用电子技术实训教学大纲 .................................................................1.2实训内容与学时分配 .............................................................................1.3实训安排与考核方式 ............................................................................. 第二部分Altium Designer10电路设计实训入门 ..............................................2.1 印制电路板与Protel概述 ....................................................................2.1.1印制电路板设计流程 ..................................................................2.2 原理图设计 ............................................................................................2.2.1 原理图设计步骤： ...................................................................2.2.2 原理图设计具体操作流程 .......................................................2.3 原理图库的建立 ....................................................................................2.3.1 原理图库概述 ...........................................................................2.3.2 编辑和建立元件库 .....................................................................2.4 创建PCB元器件封装..........................................................................2.4.1元器件封装概述 ..........................................................................2.4.2 创建封装库大体流程 .................................................................2.4.3 绘制PCB封装库具体步骤和操作.............................................2.5 PCB设计...............................................................................................2.5.1 重要的概念和规则 .....................................................................2.5.2 PCB设计流程...............................................................................2.5.3详细设计步骤和操作 ..................................................................2.6 实训项目 ................................................................................................2.6.1 任务分析 .....................................................................................2.6.2 任务实施 ..................................................................................... 第三部分PCB板基础知识、布局原则、布线技巧、设计规则......................3.1 PCB板基础知识......................................................................................3.2 PCB板布局原则......................................................................................3.3 PCB板布线原则......................................................................................3.4 Alitum Designer的PCB板布线规则...................................................... 第四部分自制电路板实训入门 .........................................................................4.1 自制电路板最常用方法及工具介绍 ..................................................4.2 描绘法自制电路板 ................................................................................4.3感光板法制作电路板(图解说明全过程)...............................................4.4 热转印法制作电路板 ............................................................................4.5丝网印法制作电路板(图解说明全过程)...............................................4.6 感光干膜法制作电路板 ........................................................................ 第五部分PCB线路板雕刻机系统实训入门......................................................5.1 PCB线路板雕刻机概述 .......................................................................5.2 雕刻机的使用 ......................................................................................5.2.1 如何生成加工文件 .....................................................................5.2.2 硬件使用说明 ...........................................................................5.2.3 软件使用功能介绍 .....................................................................5.3 线路板制作操作步骤 .......................................................................... 第六部分电路板抄板入门 ...................................................................................6.1 PCB抄板 ..................................................................................................6.1.1概述 ..............................................................................................6.1.2抄板步骤 ......................................................................................6.2 BOM清单的制作 ....................................................................................6.3 PCB反推原理图...................................................................................... 第七部分实训项目 .............................................................................................实训一PCB焊接技术 ................................................................................实训二AD绘制原理图 ...............................................................................实训三AD绘制PCB图 ...............................................................................实训四刀刻法（描绘法）制作PCB板.....................................................实训五热转印法印制PCB板.....................................................................实训六雕刻机印制PCB板.........................................................................实训七产品装配与调试 .............................................................................实训八PCB抄板..........................................................................................实训九PCB抄板——反推原理图..............................................................实训十原理图与PCB的相互推演练习.....................................................实训十一电子产品实训总结汇报 ............................................................. 第八部分实训电路模块库 .................................................................................8.1 单片机电路模块 ....................................................................................1.AT89S5X单片机模块 .........................................................................3.STM32F103单片机模块 ....................................................................4. EPM240可编程数字逻辑模块.........................................................8.2 传感器电路模块 ....................................................................................1. 温湿度传感器模块 ..........................................................................2. 火焰烟雾传感器模块 ......................................................................3. 光敏传感器模块 ..............................................................................4. 人体红外传感器模块 ......................................................................5. 震动传感器模块 ..............................................................................6. 超声波测距传感器模块 ..................................................................7. RFID刷卡模块...................................................................................8. 三轴加速度、三轴角速度、三轴磁阻传感器模块 ......................9. 空气质量传感器模块 ......................................................................10. 声音传感器模块 ............................................................................11. 电流传感器模块 ............................................................................12. 霍尔传感器模块 ............................................................................13. 颜色传感器模块 ............................................................................8.3 信号采集处理模块 ................................................................................1. 高速AD采集模块 ...........................................................................2. 高速DA转换模块............................................................................8.4 通信接口模块 ........................................................................................1. RS232串口模块 ................................................................................3. USB接口模块....................................................................................4. CAN总线模块 ...................................................................................5. NRF24L01无线通信模块..................................................................6. 蓝牙通信模块 ..................................................................................7. WIFI通信模块...................................................................................8. ZIGBEE模块.......................................................................................9. GSM/GPRS通信模块 ........................................................................8.5 执行器件模块 ........................................................................................1. 直流电机模块 ..................................................................................2. 步进电机模块 ..................................................................................3. 继电器控制模块 ..............................................................................8.6 人机交互接口模块 ................................................................................1. 键盘模块 ..........................................................................................2. 旋转编码开关模块 ..........................................................................3. 数码管模块 ......................................................................................4. 点阵液晶模块 ..................................................................................5. 流水灯与交通灯模块 ......................................................................8.7 其他模块 ................................................................................................1. 时钟与存储器模块 ..........................................................................第一部分应用电子技术实训教学大纲，要求与实训资源简介1.1应用电子技术实训教学大纲《应用电子技术实训》教学大纲课程名称：应用电子技术实训学分： 3课时：3周开课学期：第六学期适用专业：电子信息工程、电子信息科学与技术一、实习的性质、目的和任务“应用电子技术实训”是面向全院电子信息类专业开设的专业实践课程。

原理图的绘制A、新建工作空间和原理图项目是每项电子产品设计的基础;在一个项目文件中包括设计中生成的一切文件;比如原理图文件、PCB图文件、以及原理库文件和PCB库文件..在项目文件中可以执行对文件的各种操作;如新建、打开、关闭、复制与删除等..但是需要注意的是;项目文件只是起到管理的作用;在保存文件时项目中的各个文件是以单个文件的形式存在的..所以每完成一个库就保存一次..新建工作区间1、在菜单栏中选择File-New-Project-PCB Project.2、形成一个PCB-Project1.PriPCB面板然后重命名最后分别添加scematic sheet形成Sheet.SchDoc文件保存后面一次添加形成PCB.PcbDoc、Pcblib.Pcblib、schlib.schlib文件分别进行保存..3、在schlib.schlib文件里面添加你需要的库文件进行保存这时候要区分引脚与网口标号;特别是引脚一定要放置正确按照所发的书上进行标号;创建一个库就保存一次直到你需要的几个模块的器件你都画好了..4、然后找到库文件将你画好的东西放置到Sheet.SchDoc原理图上面这时候再来放置网口标号用线将该连接的地方连接起来画好了看看自己的和书上的区别检查是否有错误的地方;最后将文件进行保存..点击Libraries面板;点左上角Libraries按钮;如果你想在所有工程里都用就在Imstalled里点Install添加;如果只想在当前工程里使用就在Projiect里面点Add Library..5、画封装图..根据我们焊电路板的板子来测量距离将需要的器件进行封装;封装的过程中那一页会出现一个十字号将焊盘放置在十字号上确保第一个焊盘的x、y值都为零然后按照自己测量的数据一次拍好焊盘在一个在Top Layer这一层上放置;防止完成后切换到Top Overlay上面进行划线封装..对于LED灯要表明它的正极同样的道理没画好一个库进行一次保存直到最终完成了..最终形成了一个PCB Project文件库..6、所有元器件编号的方法你可以双击元件来改变;Visual属性为True..还可以让所有元件自动编号..7、形成PCB图在原理图里面双击你要添加的那一个模块添加PCB封装图浏览一下然后查看引脚映射是否一一对应如果对应就是没有出现错误最后点设计然后点击形成PCB图就可以了这个过程中也有一个地方查错的只要对了就会有一个对勾..这也是我自己一个一个添加的原因防止哪里出现了错误难以发现、最终画好了是出现的虚实线连接..8、布线绘制图这里面可以选择自动布线也可以进行手动添加布线;布线的时候要注意线与线之间的交叉不要太多..这样看起来才够美观..三方法按照课本上的图来画通过老师的理论讲解和操作演示以及课外时间自己从视屏上看到怎么画的步骤和找错;有时候和同学一起讨论怎样布线让别人帮你找自己引脚是否放置错误..学会几个快捷键的操作那样画起来会轻松不少..像Tab、空格键以及A键..通过自己课后多次反复练习就熟练了也知道了哪些地方容易出现错误就这样慢慢的学会了方法因为老师给了我们足够的时间来进行画图..。
