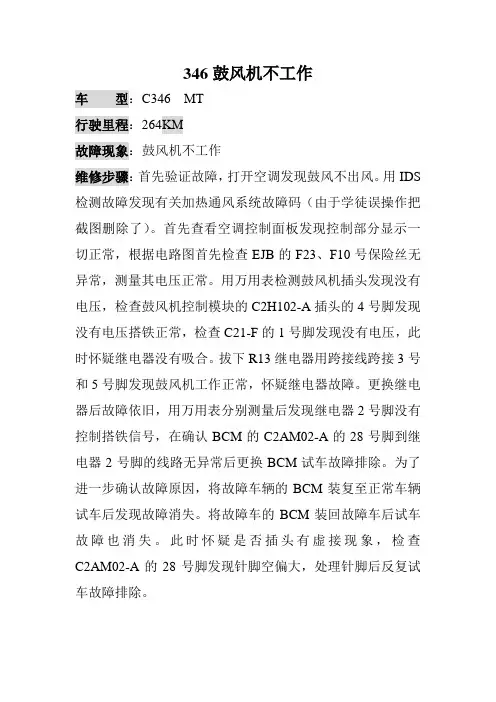

346鼓风机不工作
车型：C346 MT
行驶里程：264KM
故障现象：鼓风机不工作
维修步骤：首先验证故障，打开空调发现鼓风不出风。
用IDS 检测故障发现有关加热通风系统故障码（由于学徒误操作把截图删除了）。
首先查看空调控制面板发现控制部分显示一切正常，根据电路图首先检查EJB的F23、F10号保险丝无异常，测量其电压正常。
用万用表检测鼓风机插头发现没有电压，检查鼓风机控制模块的C2H102-A插头的4号脚发现没有电压搭铁正常，检查C21-F的1号脚发现没有电压，此时怀疑继电器没有吸合。
拔下R13继电器用跨接线跨接3号和5号脚发现鼓风机工作正常，怀疑继电器故障。
更换继电器后故障依旧，用万用表分别测量后发现继电器2号脚没有控制搭铁信号，在确认BCM的C2AM02-A的28号脚到继电器2号脚的线路无异常后更换BCM试车故障排除。
为了进一步确认故障原因，将故障车辆的BCM装复至正常车辆试车后发现故障消失。
将故障车的BCM装回故障车后试车故障也消失。
此时怀疑是否插头有虚接现象，检查C2AM02-A的28号脚发现针脚空偏大，处理针脚后反复试车故障排除。

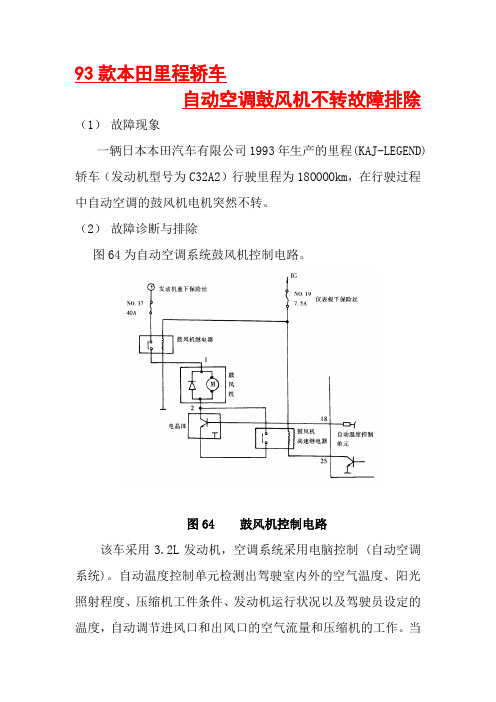

93款本田里程轿车自动空调鼓风机不转故障排除（1）故障现象一辆日本本田汽车有限公司1993年生产的里程(KAJ-LEGEND)轿车（发动机型号为C32A2）行驶里程为18OOOOkm，在行驶过程中自动空调的鼓风机电机突然不转。
（2）故障诊断与排除图64为自动空调系统鼓风机控制电路。
图64 鼓风机控制电路该车采用3.2L发动机，空调系统采用电脑控制 (自动空调系统)。
自动温度控制单元检测出驾驶室内外的空气温度、阳光照射程度、压缩机工件条件、发动机运行状况以及驾驶员设定的温度，自动调节进风口和出风口的空气流量和压缩机的工作。
当电控系统的元件或线路出现故障时，可以利用自动温度控制系统的内设或自我诊断功能来进行故障诊断。
a.首先利用自诊断功能，点火开关拧至ON,且FAN开关置于AUTO位置该功能即产生作用，见图65。
在每次TEMP显示19-32摄氏度时，静待1min以上，然后同时将控制元件图65 A/C系统操纵面板上的AUTO和OFF键按下，如果在表6中A~G的回路中，发生任何故障时，相关的指示灯即会点亮。
结果，无指示灯亮，说明A~G各回路无故障。
表6 相关回路b.检查发动机盖下保险丝No.37和仪表板下保险丝忱19均完好。
c.用电压表测鼓风机l号端子，电压为l2V，说明鼓风机继电器良好且已经吸合。
d.把鼓风机接头连好，同时用导线连接端子2与地，鼓风机高速转动，说明鼓风机组件完好。
e.显然，鼓风机不转动的原因是电晶体或者自动温度控制单元故障。
f.对电晶体进行检测(位置如图66所示)，拆下电晶体配线，自接头上拉出淡绿/黑端子，然后用一只70欧姆电阻或2W灯泡使该端子通过电阻接蓄电池正极，同时点火开关拧至ON，鼓风机电机仍不转动，这说明电晶体损坏。
购一电晶体，替换后系统正常。
图66 A/C系统布置图(3)故障分析该系统中电晶体的功用是控制鼓风机电机的转速，即通过自动温度控制单元的18脚的电压输出值，控制电晶体的基极，从而控制三极管(电晶体)通导程度，起到控制鼓风机的转速。

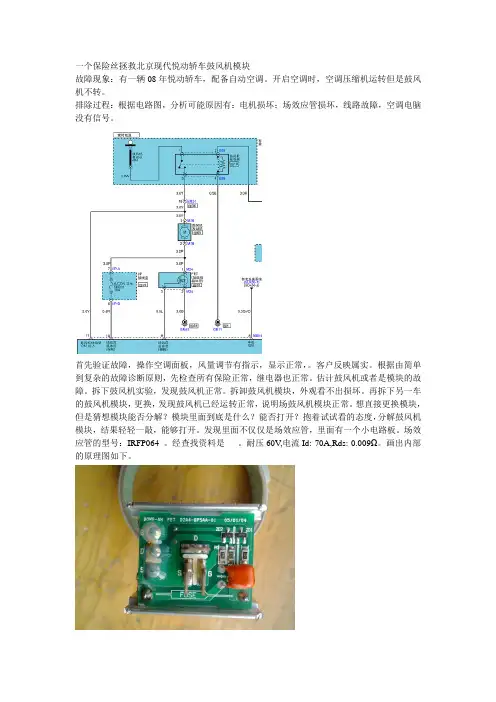

一个保险丝拯救北京现代悦动轿车鼓风机模块故障现象：有一辆08年悦动轿车，配备自动空调。
开启空调时，空调压缩机运转但是鼓风机不转。
排除过程：根据电路图，分析可能原因有：电机损坏；场效应管损坏，线路故障，空调电脑没有信号。
首先验证故障，操作空调面板，风量调节有指示，显示正常，。
客户反映属实。
根据由简单到复杂的故障诊断原则，先检查所有保险正常，继电器也正常。
估计鼓风机或者是模块的故障。
拆下鼓风机实验，发现鼓风机正常。
拆卸鼓风机模块，外观看不出损坏。
再拆下另一车的鼓风机模块，更换，发现鼓风机已经运转正常，说明场鼓风机模块正常。
想直接更换模块，但是猜想模块能否分解？模块里面到底是什么？能否打开？抱着试试看的态度，分解鼓风机模块，结果轻轻一敲，能够打开。
发现里面不仅仅是场效应管，里面有一个小电路板。
场效应管的型号：IRFP064 。
经查找资料是。
耐压60V,电流Id: 70A,Rds: 0.009Ω。
画出内部的原理图如下。
图。
以便于今后的检修。
测试出数据。
此电路是PWM控制的电路板，G端子是电脑发送的占空比信号。
档位标准电压实际测量电压1 3.5~4.52 4.6~5.53 5.6~6.74 6.8~7.75 7.8~8.96 9.0~10.17 10.2~11.18 蓄电池电压本来想直接更换场效应管，结果检查用万用表检测里面的保险丝电阻为无穷大，已经损坏。
试着用几根铜丝连接，试车发现，鼓风机转动良好。
检测鼓风机电流A,在正常范围内。
仔细观察保险丝的型号为SF141N参数为10A,250V,141℃。
这是用在许多电器控制中的温度保险丝。
温度保险丝能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。
常用于：电吹风、电熨斗、电饭锅、电炉等，温度保险丝运作后无法再次使用，只在熔断温度下动作一次。
过流后过热后都会断开。
到家电配件，根据原来的型号，买一个保险，故障排除。
结论：一些看起来，难修的故障。
电气系统电气系统底盘系统底盘系统传动系统传动系统动力系统动力系统车身系统车身系统o故障现象：09款奥迪A4L空调鼓风机不运转故障一例►车型：B8 底盘号：09款变速箱型号：OAW 故障里程: 76148 故障频次：最近发动机型号：CDZ►故障现象：开空调后鼓风机不转，无论风级调到多大，空调出风口都不出风►故障检测与分析：1、连接VCDS读取故障码：01273 -新鲜空气鼓风机V2-接地断路或短路-间歇2、根据电路图检查J126的电源、搭铁良好SD8 40A 良好拨掉鼓风机插脚，直接加电，鼓风机不转故障分析与检修过程►分析初步的故障原因：鼓风机碳刷、换向环磨损严重及脏污，拆检鼓风机如下：磨损情况还好，不算严重，只是脏污，用400CW 砂纸打磨，吹尘枪吹除尘污撬开用手转动感觉不畅严重脏污故障分析与检修过程►鼓风机修复装配后，用手转动叶轮，感觉旋转轻松，直接加电多次测试OK ，装回车上开空调测试，结果工作了一会儿又不运转了，这就怪了，可以确定鼓风机应是没有问题的，于是直接拨掉鼓风机插头，用一21W 的灯泡直接跨接到J126的输出端，结果在打开空调并开大风量级后，灯泡不亮，说明没有输出，再次确定J126的电源、搭铁良好，全部装好，用解码器读取码，仍是01273 -新鲜空气鼓风机V2-接地断路或短路-间歇，并没有报与J126相关的故障码（如01844-新鲜空气鼓风机控制单元有缺陷-间歇、或无通讯之类的故障码等），由于本厂的示波器排线损坏，所以测不了Lin-bus 的波形。
×21W灯泡作为替代负载+BELin-bus►根据现有故障码的条件判断，应是鼓风机或J126输出问题，显然鼓风机修复后已测试证明其良好，分解J126作进一步检测，用万用表测量功率场效应管MBRB1645，发现其中两极的正、反向电阻都接近零，说明功率场效管已损坏。
故障分析与检修过程两极间已击穿短路功率场效管失效►由于没有找到合适的场效管来替代，加上车主要求更换，于是从供应商处发了一只J126控制模块。

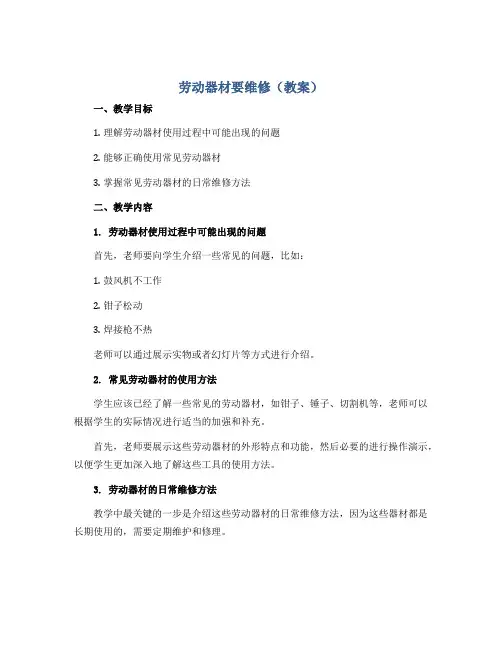

劳动器材要维修（教案）一、教学目标1.理解劳动器材使用过程中可能出现的问题2.能够正确使用常见劳动器材3.掌握常见劳动器材的日常维修方法二、教学内容1. 劳动器材使用过程中可能出现的问题首先，老师要向学生介绍一些常见的问题，比如：1.鼓风机不工作2.钳子松动3.焊接枪不热老师可以通过展示实物或者幻灯片等方式进行介绍。
2. 常见劳动器材的使用方法学生应该已经了解一些常见的劳动器材，如钳子、锤子、切割机等，老师可以根据学生的实际情况进行适当的加强和补充。
首先，老师要展示这些劳动器材的外形特点和功能，然后必要的进行操作演示，以便学生更加深入地了解这些工具的使用方法。
3. 劳动器材的日常维修方法教学中最关键的一步是介绍这些劳动器材的日常维修方法，因为这些器材都是长期使用的，需要定期维护和修理。
例如，钳子松动可以使用扳手进行调整；鼓风机可以使用扫描仪进行除尘清洁；焊接枪不热可以检查温度控制器是否损坏等等。
老师可以在黑板上进行图示法的演示，或者通过幻灯片等方式进行讲解。
三、教学方法1.展示法：通过实物或者幻灯片等方式展示器材和故障情况。
2.操作演示法：介绍器材操作步骤，然后进行操作演示。
3.图示法：通过图示的方式进行器材维修操作的演示。
四、教学要点1.理解常见的劳动器材。
2.掌握常见劳动器材的使用方法。
3.掌握常见劳动器材的日常维修方法。
五、教学顺序1.介绍常见劳动器材和故障情况。
2.介绍器材的操作步骤和注意事项，进行操作演示。
3.介绍器材的日常维修方法，进行图示演示。
六、教学评估和反思教学结束后，教师可以通过提问的方式来检测学生的学习成果。
除此之外，还可以通过测试、手工制作等方式进行深入的评估。
如果发现学生存在不足，教师应该重点讲解这些不足，并提供更多的练习机会。
另外需要注意的是，如果学生在使用劳动器材时出现安全隐患，教师应该及时纠正他们的行为，保证整个教学过程的安全性。

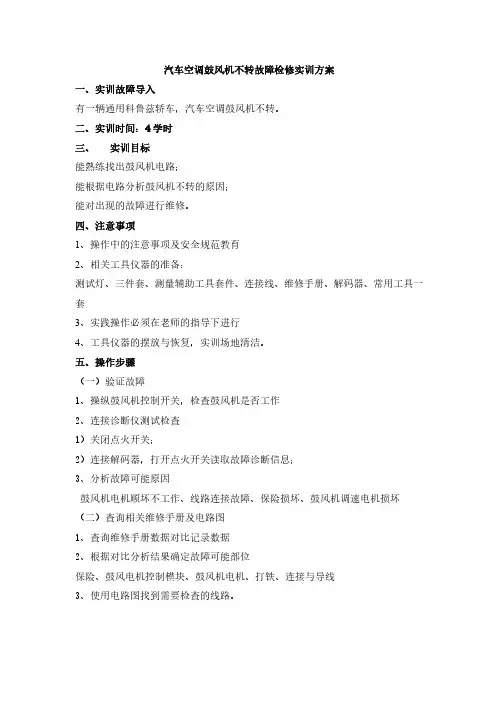

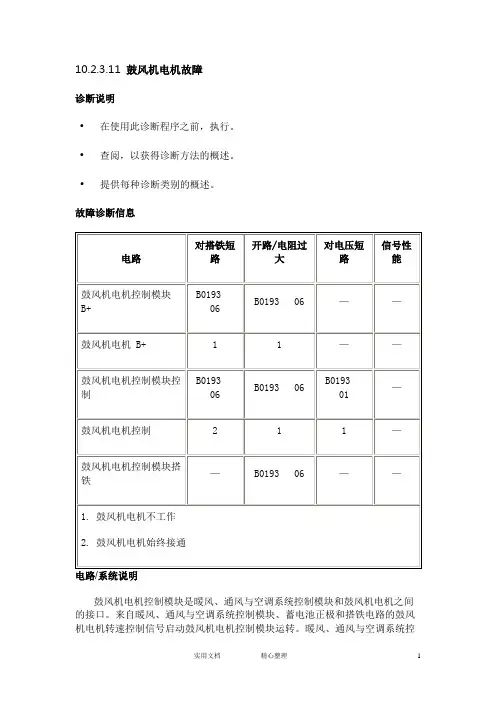

汽车空调鼓风机不转故障检修实训方案一、实训故障导入有一辆通用科鲁兹轿车，汽车空调鼓风机不转。
二、实训时间：4学时三、 实训目标能熟练找出鼓风机电路；能根据电路分析鼓风机不转的原因；能对出现的故障进行维修。
四、注意事项1、操作中的注意事项及安全规范教育2、相关工具仪器的准备：测试灯、三件套、测量辅助工具套件、连接线、维修手册、解码器、常用工具一套3、实践操作必须在老师的指导下进行4、工具仪器的摆放与恢复，实训场地清洁。
五、操作步骤（一）验证故障1、操纵鼓风机控制开关，检查鼓风机是否工作2、连接诊断仪测试检查1）关闭点火开关；2）连接解码器，打开点火开关读取故障诊断信息；3、分析故障可能原因鼓风机电机顺坏不工作、线路连接故障、保险损坏、鼓风机调速电机损坏 （二）查询相关维修手册及电路图1、查询维修手册数据对比记录数据2、根据对比分析结果确定故障可能部位保险、鼓风电机控制模块、鼓风机电机、打铁、连接与导线3、使用电路图找到需要检查的线路。
（三） 故障点确定及维修验证1.将点火开关置于ON（打开）位置，将鼓风机电机旋钮设置到高速，然后转为低速。
确认故障诊断仪“Blower Motor Switch（鼓风机电机开关）”参数。
读数应与选择的鼓风机步骤相对应。
如果参数与选择的鼓风机步骤不对应，更换A26 HVAC控制装置。
如果参数与选择的鼓风机步骤相对应2. 将点火开关置于OFF（关闭）位置，断开K8鼓风机电机控制模块的X1线束连接器。
3. 测试K8鼓风机电机控制模块的搭铁电路端子5X1和搭铁之间的电阻是否小于5欧。
如果电阻大于5欧，修理电路中的开路/电阻过大。
如果小于5欧4. 将点火开关置于ON（打开）位置，确认K8鼓风机电机控制模块的B+电路端子6 X1和搭铁之间的测试灯点亮如果测试灯未点亮且电路保险丝完好4.1将点火开关置于OFF（关闭）位置。
4.2测试B+电路端对端的电阻是否小于2欧。
如果为2欧或更大，则修理电路中的开路/电阻过大。

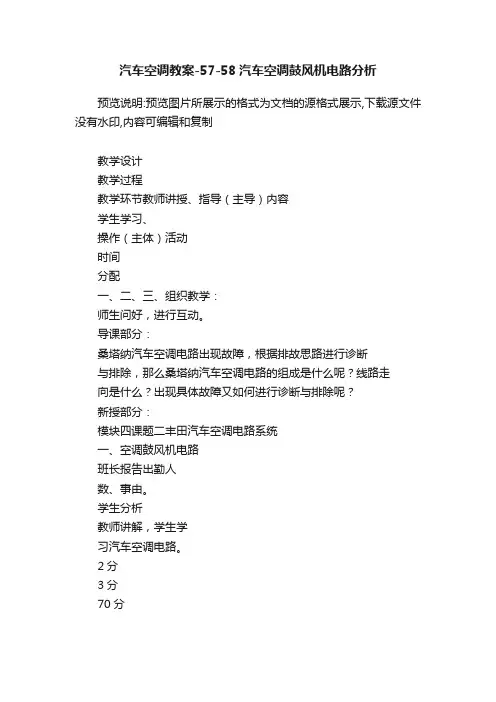

汽车空调教案-57-58汽车空调鼓风机电路分析
