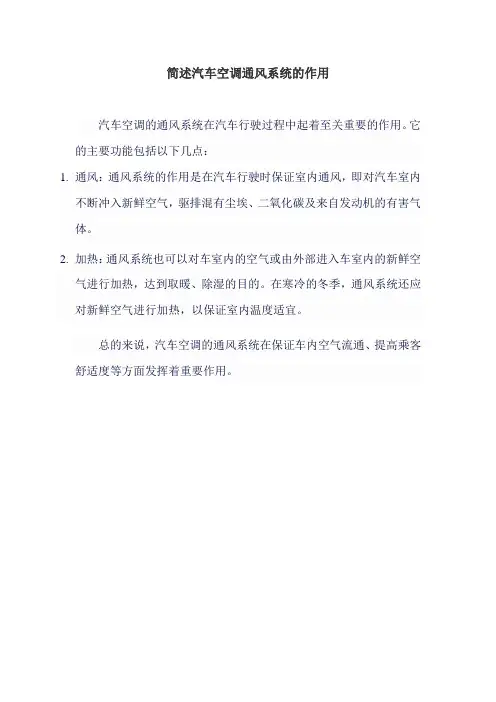

简述汽车空调通风系统的作用
简述汽车空调通风系统的作用
汽车空调的通风系统在汽车行驶过程中起着至关重要的作用。
它的主要功能包括以下几点：
1.通风：通风系统的作用是在汽车行驶时保证室内通风，即对汽车室内
不断冲入新鲜空气，驱排混有尘埃、二氧化碳及来自发动机的有害气体。
2.加热：通风系统也可以对车室内的空气或由外部进入车室内的新鲜空
气进行加热，达到取暖、除湿的目的。
在寒冷的冬季，通风系统还应对新鲜空气进行加热，以保证室内温度适宜。
总的来说，汽车空调的通风系统在保证车内空气流通、提高乘客舒适度等方面发挥着重要作用。
汽车电器设备与维修第8章 汽车空调系统
要求制冷剂价格低廉，容易采 购。
热力性质方面
首先，要求制冷剂的蒸发压力要稍 高于大气压力；其次，制冷剂的冷 凝压力也不应太高，以降低对制冷 系统强度的要求。
2）制冷剂的选择 R134a的基本性能如下：
饱和蒸气压大体上讲与R12相近。 以18 ℃为界，低于18 ℃时， R134a的饱和蒸气压略低于R12， 化学性质稳定，无色、无 高于18 ℃时相反。 刺激性气味、不燃烧、不 爆炸。
8.3.2 汽车空调通风系统
1）自然通风 自然通风是利用汽车行驶时产生的风压，将外部空气引入车内循环后 再排出，空气的入口设在正压区，出口设在负压区，形成空气的自然流动。 如图8-12所示为轿车外表面上的空气压力分布图。车头部位为正压区， 因此空气进口设在此处；车尾部位为负压区，空气排口一般设在后排座靠 背两侧。
图8-8水暖式取暖系统的结构 1—散热器； 2—散热器盖； 3—补偿水桶； 4—散热器出水软管； 5—风扇传 动带； 6—暖风机出水软管； 7—管箍； 8—暖风机芯； 9—暖风机进水软管； 10—节温器； 11—冷却风扇；12—护风圈； 13—散热器进水软管
目前，在有些车型上采 用了废气水暖式取暖系统，
2）热管换热器式 热管换热器式取暖系统 中的热管换热器垂直安装在 车厢底板上下，底板之上为 冷凝放热段，底板之下为废 气加热段，其安装原理如图 8-11所示。
图8-11热管换热器安装原理图 1—车头窗口； 2—新鲜空气进口； 3—汽车底板； 4—废 气进口； 5—空气出口； 6—热管换热器隔板； 7—废气出口
冷冻机油可润滑压缩机轴承、 活塞、活塞环、曲轴、连杆等 运动件表面，减少运动阻力和 磨损，降低功率消耗，延长压 缩机使用寿命。
密封
冷冻机油渗入油封密封处防止 漏油，同时在活塞环与缸壁间 形成油膜防止制冷剂泄漏。
热力性质方面
首先，要求制冷剂的蒸发压力要稍 高于大气压力；其次，制冷剂的冷 凝压力也不应太高，以降低对制冷 系统强度的要求。
2）制冷剂的选择 R134a的基本性能如下：
饱和蒸气压大体上讲与R12相近。 以18 ℃为界，低于18 ℃时， R134a的饱和蒸气压略低于R12， 化学性质稳定，无色、无 高于18 ℃时相反。 刺激性气味、不燃烧、不 爆炸。
8.3.2 汽车空调通风系统
1）自然通风 自然通风是利用汽车行驶时产生的风压，将外部空气引入车内循环后 再排出，空气的入口设在正压区，出口设在负压区，形成空气的自然流动。 如图8-12所示为轿车外表面上的空气压力分布图。车头部位为正压区， 因此空气进口设在此处；车尾部位为负压区，空气排口一般设在后排座靠 背两侧。
图8-8水暖式取暖系统的结构 1—散热器； 2—散热器盖； 3—补偿水桶； 4—散热器出水软管； 5—风扇传 动带； 6—暖风机出水软管； 7—管箍； 8—暖风机芯； 9—暖风机进水软管； 10—节温器； 11—冷却风扇；12—护风圈； 13—散热器进水软管
目前，在有些车型上采 用了废气水暖式取暖系统，
2）热管换热器式 热管换热器式取暖系统 中的热管换热器垂直安装在 车厢底板上下，底板之上为 冷凝放热段，底板之下为废 气加热段，其安装原理如图 8-11所示。
图8-11热管换热器安装原理图 1—车头窗口； 2—新鲜空气进口； 3—汽车底板； 4—废 气进口； 5—空气出口； 6—热管换热器隔板； 7—废气出口
冷冻机油可润滑压缩机轴承、 活塞、活塞环、曲轴、连杆等 运动件表面，减少运动阻力和 磨损，降低功率消耗，延长压 缩机使用寿命。
密封
冷冻机油渗入油封密封处防止 漏油，同时在活塞环与缸壁间 形成油膜防止制冷剂泄漏。
学习情境1 汽车手动空调供暖通风系统故障检修
图.1.3 鼓风机变速原理
图1.1.4 鼓风机及调速电阻
2．风门的控制
车内温度调节、空气循环方式以及 各出风模式的控制都是通过改变风门的 位置实现的。
图1.1.5 调温门的控制原理
图1.1.6 进气选择风门
图1.1.7 气流选择风门
风门的控制方式有以下几种。 （1）拉线式。通过一根拉线将风门与控制面 板上的控制按键或旋钮相连，操作按键或旋 钮将改变风门的开度，如图1.1.8所示。
（2）安装程序。 ① 将左侧加热器软管安装到冷却液进口 管接头上。将加热器软管端头套在冷却 液管接头上，直到软管固定。 ② 将右加热器软管安装到进气歧管下部 的接头上。将加热器软管套在接头上， 直到软管固定。
③ 安装并固定加热器软管另一端。 ④ 压缩并将弹簧卡箍滑动到加热器软管 上，然后松开卡箍。 ⑤ 加注发动机冷却液。 ⑥ 检查软管是否泄漏，降下车辆。
图1.1.23 拆卸安装螺钉
6．加热器软管
（1）拆卸程序。 ① 放出部分发动机冷却液。 ② 举升并妥善支承车辆。 ③ 压缩并向后滑动前围板上的两条加热 器软管弹簧卡箍。 ④ 从左向右小心扭动软管，然后再向后 扭动，松开软管和接管之间的结合力。
⑤ 从接管上拆卸软管端头。 ⑥ 对于其他软管，重复操作步骤③和步 骤④。 ⑦ 压缩冷却液进口管上的加热器软管弹 簧卡箍并向后滑出。 ⑧ 从车上拆卸加热器进口软管。 ⑨ 压缩冷却液出口管上的加热器软管弹 簧卡箍并向后滑出。 ⑩ 从车上拆卸加热器出口软管。
现代的空调是全年性的空调，即夏 季制冷、冬季采暖和除霜、过渡季节通 风。 其功能主要包括以下几点。
1．调节车内温度 2．调节车内湿度
（1）除湿。 （2）加湿。
3．调节车内的气流速度 4．过滤净化车内空气
汽车空调通风原理
汽车空调通风原理
汽车空调的通风原理是基于空气循环和气流调节的工作原理。
通常情况下，汽车空调系统由压缩机、冷凝器、蒸发器、膨胀阀以及通风系统组成。
首先，压缩机将低压气体制冷剂压缩成高压气体。
然后，高压气体通过冷凝器中的散热片散发热量，使气体冷却并转化成高压液体。
接下来，高压液体经过膨胀阀降压，并进入蒸发器。
在蒸发器中，液体制冷剂迅速蒸发，吸取周围空气的热量，使空气温度降低。
这样制冷剂从高压液体转化为低压气体，并吸收了大量的热量。
经过蒸发器的空气与制冷剂进行热交换，变得更加凉爽。
然后，通过风扇的帮助，空气在蒸发器中产生循环，进而被传送到汽车内部。
最后，通过通风系统中的空气出口，冷空气进入车内形成气流，以实现车内空气的通风和降温效果。
这种空调通风原理通过循环制冷剂，利用液气相变和热交换的原理，将周围的热量转移到车外，并将制冷剂中吸收的热量释放到空气中，从而实现车内的空气循环和调节。
汽车空调暖风工作原理
汽车空调暖风工作原理
汽车空调暖风的工作原理是通过车辆的发动机产生的热量来加热车内的空气。
具体来说，汽车暖风系统主要由以下几个部分组成：
1. 发动机冷却液循环系统：汽车的发动机通过燃烧汽油或柴油来产生能量，同时会产生大量的热量。
这些热量会通过冷却液来吸收，并通过冷却液循环系统来带走。
2. 双层暖风箱/换热器：冷却液循环系统中的热量会通过双层
暖风箱或换热器传递给进入车内的空气。
双层暖风箱通常由金属或塑料制成，内外两层之间有细小的管道，以便热量可以有效地传播到空气中。
3. 风扇和控制阀：暖风系统还包括一个或多个风扇，用于将热空气从双层暖风箱中吹到车内。
同时，控制阀可以调节进入暖风系统的冷却液量，以控制车内空气的温度。
4. 车内通风系统：最后，暖风系统还需要车内通风系统来分发加热的空气到车内各个区域。
这包括仪表盘上的出风口、座位下的出风口以及后座区域的出风口等。
通过以上的工作原理，车辆的发动机产生的热量能够被有效地传递到车内空气中，从而提供给乘客一个舒适暖和的驾驶环境。
汽车空调暖风系统工作原理
汽车空调暖风系统工作原理
汽车空调暖风系统的工作原理是通过利用车辆的发动机产生的热能来加热车内空气，从而提供暖风。
下面是该系统的工作流程：
1. 发动机产热：当汽车发动机运转时，会产生大量的热能。
这个过程通过燃烧汽油或柴油使发动机内部的机械能转化为热能。
2. 循环冷却液：发动机内部有一个冷却系统，通过循环冷却液来将发动机产生的热量带走。
冷却液在发动机周围循环，吸收发动机散发的热量后，通过水泵将热冷却液送往散热器。
3. 散热器换热：散热器位于发动机前部，是将冷却液中的热量散发到周围空气中的装置。
当冷却液经过散热器时，通过与外部空气进行换热，使得冷却液的温度下降。
4. 增压循环：暖风系统中还有一个水泵，它负责将冷却液从发动机循环系统中抽取出来，通过增压使其流入暖风器。
5. 暖风器换热：暖风器位于车内的仪表板下方，是将冷却液中的热量传递给车内空气的设备。
当冷却液经过暖风器时，通过暖风器内部的薄片或管道，使空气与冷却液进行热交换，从而使空气温度升高。
6. 气流调节：暖风系统中还配备有风扇和空气调节装置，用于控制暖风系统的气流和温度。
风扇通过吸入外部空气，将经过暖风器加热的空气送入车内，实现暖风供应。
通过以上工作流程，汽车空调暖风系统能够将发动机产生的热能传递给车内空气，为乘车人员提供温暖和舒适的驾驶环境。
第4章 汽车空调采暖通风系统解读
气引入车内循环后排出。空气入口设在正压区，出口设
在负压区，形成空气的自然流动。
（2）强制通风 强制通风是利用鼓风机强行引入外部的新鲜空气。
如果气源门处于外循环位置，开动鼓风机抽气，就是最典
型的强制通风。
图4-1 轿车车身表面风压分布
图4-2 轿车空调风的循环
二、 汽车空调的通风与净化
汽车空调净化
第4章 汽车空调的采暖与通风系 统
4.1
4.2 汽车空调的采暖系统 汽车空调的通风与净化系统
汽车空调的采暖系统
汽车空调采暖系统是将车外新鲜空气引入热交换器，吸收其中某种 热源的热量，从而提高空气的温度，并将热空气送入车内的装置。
一、汽车空调采暖系统的主要作用 (1)供暖：在寒冷的冬天或早春季节，可以给车内提供暖气，提
（1）过滤除尘
主要采用由无纺布、过滤纤维纸组成的干式纤维过滤器对空气进行 过滤除尘。对于较大的尘埃，可利用其惯性作用，来不及随气流转弯 而碰在纤维孔壁上；对于微小颗粒，在围绕纵横交错的纤维表面作布 朗运动时，和纤维接触而沉积下来，并且与纤维摩擦产生静电作用， 被纤维吸附在其表面。
汽车空调中，一般选用直径约为10μm的中孔聚氨脂泡沫塑料、化
二、汽车空调暖风装置结构及工作原理 水暖式暖风装置的结构与工作原理
4.1.1 热水式暖气装置
从缸体中出来的温度 较高的冷却水，一部 分分流进入加热器芯 子利用鼓风机强迫冷 空气通过加热器芯。 被加热后的空气送回 车厢，用来取暖或进 行风窗除霜加热器芯 子中散失热量的冷却 水离开加热器后，又 被发动机水泵抽回发 动机，完成一次循环。
晕放电，粉尘被电离带上负电并被正极板吸引。正极板是
集尘部，在集尘部外加高电压，使粉尘受库仑力作用而吸 附在正极板上。当集尘部上积灰达到一定量时，可进行清 洗、除尘或更换。除去粉尘后的额空气再用活性炭吸附， 除去臭味及有害气体，然后被送到车厢。有的净化器还设 有负离子发生器，改善车厢内空气品质，以利于人体健康。
第6章 汽车空调通风、取暖与配气系统
1-调风键总成 2-下风门拉绳 3-真空切断开关 4-真空软管 5-真空冷却水控制阀 接口 6-真空罐接口 7-除霜门拉绳 8-气源门拉绳 9-离合器控制电路 10-温度 门拉绳 11-中风门拉绳 12-恒温器 13-控制面板 14-功能选择键 15-调温键 图6-18 手动调节的空调系统操纵机构分解图
1-蒸发器 2-加热器 3-风机 4-热风吹出口 5-除霜吹出口 6-中心吹出口 7-冷气吹出口 8-侧吹出口 9-尾部吹出口 图6-12 汽车空调送风流程 (a)空气混合式； (b)全热式
（2）全热式配气系统 全热式配气系统工作过程为：车外空气+车内 空气→进入风机→混合空气进入蒸发器冷却→出 来后的空气全部进入加热器→加热后的空气由各 风门调节风量分别进入各吹风口。 全热式与空气混合式的区别在于由蒸发器出 来的冷空气全部直接进入加热器，两者之间不设 风门进行冷、热空气的风量调节，而使冷空气全 部进入加热器再加热。 全热式配气系统的优点是被处理后的空气参 数精度较高，缺点是浪费一部分冷气。
图6-17汽车空调控制面板 (a)人工控制面板；(b)自动控制面板
3、汽车空ቤተ መጻሕፍቲ ባይዱ手动和半自动真空控制系统
汽车空调配气系统的基本结构有手动、半自动 真空控制系统和全自动电控真空控制系统。 对于手动、半自动真空控制系统而言，它们的 共同特点是对系统的控制都是依靠人工转换空调面 板的控制开关进行的，而配气的工作则通过真空执 行器来完成。 （1）手动拉索式汽车空调的使用与控制
该配气系统工作时，混合风门6可以在最上方 与最下方区域之间的任何位置开启或停留，如图613(a)所示。 当空气由风机D吹出后，将由调风门调节进入 并联的蒸发器E和加热器 H，蒸发器的冷风从上面 吹出，对着人体上部，而热空气对着脚下和除霜处。 由于风量和温度多种多样，因此由风门调节空气流 量的大小分别进入蒸发器和加热器，以满足不同温 度、不同风量的要求。
第四章 汽车空调系统的控制
汽车空调 3.2汽车空调配气系统
从图中可看出，全热式与空气混合式 温度调节的最大区别是：由蒸发器1 出来的冷 空气全部直接进入加热芯2，两者之间不设风门 进行冷热空气的混合和风量的调节。 经过配气、温度调节后上述两种方式 都能达到各吹风口要求的风量和温度，绝不是 全热式只出热风，而空气混合式出冷、热、温 风。实质上无论那种温调方式都要进行冷却和 加热处理，都要按进入车室内空气状态要求对 空气进行冷却和升温处理。 除了上面介绍的空气混合式和全热式 温度调节方式外，汽车空调中常用的配气温度 调节方式还有几种，详见图所示。其中：蒸发 器—E、加热芯—H、风门—D。
汽车空调 3.1汽车空调取暖系统
2．暖风系统的作用： （1）冬季天气寒冷，在运动的汽车内人们感觉更寒冷。这时， 汽车空调可以向车内提供暖风，提高车室内的温度，使乘 员不再感觉到寒冷。 （2）冬季或者初春，室内外温差较大，车窗玻璃会结霜或起 雾，影响司机和乘客的视线，不利于安全行车，这时可以 用暖风来除霜和除雾。
汽车空调 3.2 汽车空调配气系统
汽车空调配气，主要 是解决车室内温度、风量控制 的自动化和各类通风温调方式， 以提高舒适性。 车室内配气，有各种用 途的吹出口，如前席、后席、 侧面、冷风、暖风、除霜、除 雾等出风口。吹出口风温由风 门切换，所以风门布臵是配气 优劣的重要因素。 汽车空调典型配气方 式有空气混合式和全热式， 如 图所示。
汽车空调 4.1汽车空调控制 系统的控制元件
2．压力控制组件 压力控制组件可分为两类，一类是通断型，也称压力开关， 即对于所设定的压力执行通或断的指令，如高、低压开关等；另一 类是调节型，也称压力调节器，对于所设定的压力执行的是一个调 节过程。在蒸发器压力控制系统中，常常用到压力调节装臵调节蒸 发器压力，以防止其表面结冰。同时，调节装臵中都有一个旁通管 路，可保证少量制冷剂及冷冻润滑油的不断循环。用于汽车空调系 统的压力调节器有蒸发压力调节器(EPR)、导阀控制吸气节流阀 (POA)、组合阀(VIR)等。下面主要介绍压力开关。 压力开关属于保护元件，是一种随压力变化而断开或闭合 触点的元件，又称压力继电器。它由压力引入装臵、动力器件和触 点等组成，在系统中感受着制冷剂压力的变化，当系统中压力过高 或过低时压力开关起作用，防止系统在异常压力情况下工作，起到 了保护作用。
第四章 汽车空调采暖与通风系统
◆冷却液三通管有没有打开。
（2）过热保险丝熔断后的处理
一般应作如下处理： ①将转换开关拨至停止位置。 ②查清保险丝熔断原因（进出风口有否异物堵塞， 阻风器是否关闭，管道是否太细或弯曲太多，保险丝是 否熔断）。 ③排除熔断原因。 ④更换过热保险丝。
（3）平时的维护保养工作
①检查燃料管道是否有泄漏现象，管接头部分是 否完全夹紧，检查管子和油箱是否发生裂缝。 ②检查燃油滤清器是否积水或液通道 中 功用：加热器芯是一个热交换 装置，按需要对进入车内的空 气进行加热 结构：加热器芯的结构、形状 与散热器相似，由管子和散热 片等构成 基本检修：加热器芯常见的故 障是泄漏。泄漏的症状一般是， 发动机冷却液明显消耗，或者 是副驾驶位置仪表板有漏水现 象。故障诊断后，必须将加热 器从车上拆下后进行修理
作用：通过感温元件感测 发动机内冷却液的温度， 将温度变化信号转化成电 路的通断信号，控制冷却 液大小循环。
加热系统(轿车多用冷却水加热)
2、 工作原理
从发动机出来的冷却液经过恒温器，在温度达 到80℃时，恒温器开启，让发动机冷却液流到供暖 系统的加热器，在恒温器和加热器之间设置了一个 热水开关，用来控制热水的流动，冷却液的另一部 分流到散热器。冷却液在加热器散热，加热周围的 空气，然后再用风扇送到车内；冷却液从加热器出 来，在水泵的泵吸下，又重新进入发动机的散热器 内，冷却发动机，完成一次供暖循环。
二、余热式供暖系统
1、 组成
主要由加热器芯、热水阀、暖风机、恒温器等组成。
（1）加热器芯：由水管和散热器片组成，发动机的冷却水进
入加热器芯的水管，通过散热器片散热后，再返回发动机 的冷却系统。
（2）热水阀
（3）暖风机：由直流电动机和风扇组成，作用是将空气吹过 加热器芯加热后送入车内。
汽车空调构造与维修-7供暖与通风系统
全空调式空气混合系统
DEF
外 风 风 蒸发 风 加热 风 门 机 器 门 器芯 门
内
(除霜)
ROOM (室内 )
COOLER 冷却装置
全空调方式工作方式
1．加热器不开：吹出是冷气。 2．蒸发器不开：吹出是暖气。 3．两者均不开：吹出是自然风
通风与空气净化装置
现代汽车的通风系统保证车内每分钟换气三次。
COOLER 冷却装置
4、全空调式
鼓风机吸入 车外内空气，
蒸发器降温除湿 过滤为清洁冷空气
调温 风门
冷热 空气 重新 混合 送车厢
空气 混合室
再次 加热
直接 进入
部分冷气送入 热交换器
部分空气绕过 热交换器
改变进入热交换器的冷气量，达到调节送风温度的目的。 混合空气的温度由风门来保证。
一、通风和空气净化作用
使空气清洁度达一定要求。
1．通风要求： (衡量空气清洁度两个指标)
①空气中的气溶胶和有害气体是否超标；
②空气中的含氧量是否正常。
开窗
密封
影响车内温度、带进灰尘 废气传入噪声。
无新鲜 空气补充
二、 CO2对人体的影响
①车厢内通风以CO2 浓度为依据，
②空气中CO2 的浓度（％）对人体的影响：
2、混合风门
两个极限位置控制： 1、控制进入的是全部经过加热器的空气 2、控制进入全部不经过加热器的空气。 中间不同位置： 控制加热器的冷空气流量。 混合气室： 调制各种温度的空气
汽车空调的各风门和风口之二
3、加热/冷却气门： 制冷、制热选择
4、加热/除霜风门：
5、冷气出口（仪表板出口)： 制冷
排出受污染空气—利用光电传感器测出空气中污染程度， 与设定值比较，自动控制新风门开启，排出烟气和受污 染空气。
汽车空调配气系统
半自动空调 自动空调系统的控制功能
温度控制
风扇转速控制
气流状态控制
进气控制
空气分配
车内温度传感器
1.结构与工作原理
A.确定混合门的位置，决定出风口的空气温度
B.确定鼓风机的转速，从而决定车内的空气温度 C.确定进气门的位置，影响车内空气的温度与新鲜度 D.确定模式门的位置 吸气器车内温度传感器 电机型车内温度传感器
车外温度传感器的电路图
蒸发器温度传感器
作用：测量蒸发器表面温度，修正混合门位置 测量蒸发器表面温度，控制压缩机，在蒸发器表面温度低于0V时，使压 缩机不工作
汽车空调配气系统
3．配气系统举例
目前市场上带空调的汽车，基本上采用冷暖一体化空调器 （可同时制出冷气和暖风）。其配气系统
空调制冷循环工作过程
利用液态 制冷剂的 汽化时吸 热来产生 制冷效应
采暖系统
1-加热器 2-发动机进水管 3-热水阀
4-发动机出水管
5-预热管
自动空调系统
汽车空调制冷系统由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、风机及制冷 管道等组成
膨胀阀 膨胀阀也称节流阀，它是一种感压和感温阀，是汽车空调制冷系 统中的一个主要部件。目前膨胀阀主要有内平衡热力膨胀阀、外平衡热 力膨胀阀、H型膨胀阀、膨胀节流管（孔管）四种结构形式。
（1）内平衡热力膨胀阀
自动空调在普通空调系统的基础上，采用各种传感器、程序装置 和控制模块等带动执行机构。 ECU能根据各类传感器的输入信号和设定温度，通过空气混合风 门改冷热的比例控制温度
1.控制面板
2.空调控制器 3.传感器
4.执行器
汽车空调系统结构
三、汽车空调系统的工作原理
b、斜盘式变排量压缩机
变排量压缩机是根据制冷负荷的变化，连续平滑地改变活塞排量实 现系统制冷量的调节。
三、汽车空调系统的工作原理
5、电磁离合器的工作原理
电磁离合器是压缩机总成的一部分，由皮带轮、电磁线圈、压力板等 主要部件组成，用于接通或断开发动机和压缩机之间的动力传递。
空气不通过热源
温度调节风门位于冷的位置
三、汽车空调系统的工作原理
空气通过冷、热源
温度调节风门位于中间的位置
三、汽车空调系统的工作原理
低温低压气态
空气全部通过热源
温度调节风门位于热的位置
三、汽车空调系统的工作原理
13、 车内气流控制的工作原理
面部位置
三、汽车空调系统的工作原理
面部、脚下位置
三、汽车空调系统的工作原理
二、汽车空调系统的组成
3.电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行 控制的装置。
三、汽车空调系统的工作原理
1.1取暖装置的工作原理（水暖）
发动机机体出来的热的冷却水，分流一部分进入热交换器芯，再利 用鼓风机强迫冷空气通过热交换器芯，被加热后的空气送入车厢，用来 取暖或进行前风窗玻璃除霜。
三、汽车空调系统的工作原理
6、冷凝器和蒸发器的工作原理
三、汽车空调系统的工作原理
7、F型膨胀阀的工作原理
当压缩机转速发生变化时,流入蒸发器的制冷剂量也会发生变化,膨 胀阀也会根据蒸发器C点的温度对流量作出调节,以维持C点的过热度.
p1 p3
p2
F型膨胀阀工作过程示意图
三、汽车空调系统的工作原理
热交换器
发动机冷却水循环图
水暖装置示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从缸体中出来的温度 较高的冷却水，一部 分分流进入加热器芯 子利用鼓风机强迫冷 空气通过加热器芯。 被加热后的空气送回 车厢，用来取暖或进 行风窗除霜加热器芯 子中散失热量的冷却 水离开加热器后，又 被发动机水泵抽回发 动机，完成一次循环。
汽车空调采暖通风系统
汽车空调采暖通风系统
热水阀
热水阀安装在发动机冷却液通道中, 用于控制进入加 热器芯的发动机冷却液流量。通过移动控制板上的 温度调节杆便可操纵热水阀。
第4章 汽车空调的采暖与通风系 统
4.1 汽车空调的采暖系统 4.2 汽车空调的通风与净化系统
汽车空调采暖通风系统
汽车空调的采暖系统
汽车空调采暖系统是将车外新鲜空气引入热交换器，吸收其中某种 热源的热量，从而提高空气的温度，并将热空气送入车内的装置。
一、汽车空调采暖系统的主要作用
(1)供暖：在寒冷的冬天或早春季节，可以给车内提供暖气，提 高车内温度； (2)除霜去雾：当车窗玻璃结雾或结霜，影响司机和乘客的视线， 不利于行车安全时，可通过采暖装置吹出热风来除雾或除霜。 (3)调节温湿度：通过冷暖风的混合，可将车内的温度和湿度调 节到设定值，满足乘员的舒适要求；
汽车空调采暖通风系统
汽车空调采暖通风系统
（2）强制通风 强制通风是利用鼓风机强行引入外部的新鲜空气。如
果气源门处于外循环位置，开动鼓风机抽气，就是最典型的 强制通风。
汽车空调采暖通风系统
图4-1 轿汽车车空车调采身暖表通风面系风统 压分布
图4-2汽车轿空车调采空暖调通风风系的统 循环
二、 汽车空调的通风与净化
汽车空调净化
过滤除尘 静电除尘
空气净化方式
汽车空调采暖通风系统
汽车空调的净化
悬浮粉尘
固体物质破碎形成的固 体颗粒和汽车尾气排出 的含有一氧化碳、二氧 化碳、二氧化硫等得有 害气体，还有各种烟雾 、花粉、细菌等。
空气中的 污染成分
汽车空调采暖通风系统
有害气体
所有对人体健康有害的气 体。汽车上的有害气体主 要指CO、H2、NH3、碳 氢化合物、人体呼出的二 氧化碳、身体散发出的臭 味以及通过缝隙漏入车内 的汽车废气。
外循环式 循环
内外混合循环式
内循环： 吸入车内空气 外循环： 吸入车外新鲜 空气 混合循环： 吸入内外两种空气
汽车空调采暖通风系统
汽车空调系统基本知识（制冷/
制热）
热循环
冷凝器
蒸发器
压缩机
通风装置
鼓风机
冷循环
汽车空调系统的组成： 一般包括制冷系统、供暖系汽统车和空通调采风暖装通置风系三统个部分。
4.2 汽车空调的通风与净化系统
汽车空调采暖通风系统
二、 汽车空调的通风与净化
汽车空调通风
自然通风 强制通风
通风方式
汽车空调采暖通风系统
（1）自然通风 利用汽车行驶时产生的风压，将外部空气引入。它
是利用汽车行使时对车身外部所产生的风压，将外部空 气引入车内循环后排出。空气入口设在正压区，出口设 在负压区，形成空气的自然流动。
（2）静电除尘 利用高压电极产生高压电
场，对空气进行电离，使尘埃 带电，然后在电场作用下产生 定向运动。
汽车空调采暖通风系统
汽车空调采暖通风系统
静电式净化器的工作原理
它由电离部、集尘部、活性炭吸附器三部分组成。电离部和 集尘部可做成一体，也可分开。它们是静电式净化器的主 要组成部分。电离部在电极之间加以5KV的电压，产生电 晕放电，粉尘被电离带上负电并被正极板吸引。正极板是 集尘部，在集尘部外加高电压，使粉尘受库仑力作用而吸 附在正极板上。当集尘部上积灰达到一定量时，可进行清 洗、除尘或更换。除去粉尘后的额空气再用活性炭吸附， 除去臭味及有害气体，然后被送到车厢。有的净化器还设 有负离子发生器，改善汽车车空调厢采内暖通空风系气统品质，以利于人体健康。
一、汽车空调的配气室
空气混合型 1、进气段
包括气源门和鼓风机。其作气是来自车外还是车厢内部， 以及两者的比例和进气量的大小。
汽车空调采暖通风系统
汽车空调采暖通风系与混气门组成。作用是调配输出空气中 冷暖空气的比例。混气门的两个极限位置，决定被冷却的 空气完全不经过加热器或全部经过加热器。
热水阀
拉绳控制阀
拉绳控制阀应用 在手动空调中， 依靠人工移动键 来拉动开关的绳 索，关闭或打开 控制阀。
汽车空调采暖通风系统
真空控制阀
真空控制阀主要由 封闭膜片盒、活塞 和阀体组成，通过 膜片两端压差来克 服弹簧力，使活塞 来回移动，关闭或 打开控制阀。
拉绳控制阀
进水管 管夹具
控制阀
弹簧支架 拉绳
汽车空调采暖通风系统
3、配气段 由出风门、管道及中央出风门与除霜门组成。其作用
是根据是根据需要使气流从不同出风口吹出。
汽车空调采暖通风系统
全热型 全热型从蒸发器出来的冷空气全部进入加热器，两者 不设调节风门。
优点：被处理后的空气参数精度高； 缺点：浪费部分冷量； 应用：高级轿车上。
汽车空调采暖通风系统
加热器 汽车空调采暖通风系统管夹具
加热器
加热系统的关键部件是加热器，加热器是燃烧器和热交换器 的组合体。 燃料燃烧产生的热量被介质（空气和水）吸收，传热介质通 过管道或散热器释放出热量，以达到提高车厢温度的目的。
加热器芯由管子 和散热片等构成。
加热器最常见 的故障是泄漏。
汽车空调采暖通风系统
内循环式
汽车空调采暖通风系统
4.1采暖系统的种类和结构
燃烧式 热水式 热源
综合预热式
水暖式 载热 气暖式
水暖式暖气装置是利用发动机冷却水的热量来取暖的
汽车空调采暖通风系统
二、汽车空调暖风装置结构及工作原理 ➢水暖式暖风装置的结构与工作原理
汽车空调采暖通风系统
4.1.1 热水式暖气装置
水暖式取暖装置的工作原理
