实验3 8259A单级中断控制实验

  • 格式：doc
  • 大小：36.50 KB
  • 文档页数：2

实验三 8259A中断控制器实验
一、实验目的
1、认识TDS86/88微机的中断特性。

2、掌握8259A中断控制器的工作原理。

3、掌握8259A中断控制器的应用编程。

4、学习并掌握8259中断控制器的级连方式的使用方法。

二、实验设备
1、TDS86/88实验箱一台。

2、排线、单导线若干。

3、微机一台。

三、实验内容
在实验箱上面，主片8259已被初始化，可直接使用，从片8259全开放给用户使用，但需用户根据实验要求自行设计连接线路个初始化编程。

单片单中断源8259实验
按图六所示实验线路，编写程序，使每响应外部中断IRQ7时，显示字符“7”，中断10次后，程序退出。

图六
实验参考程序如下：（P4.ASM）
code segment
assume cs:code,ds:code
org 100h
start: push cs
pop ds
cli
push ds
push ds
mov ax,0 ; 设置中断服务程序对应的中断向量表，
mov ds,ax ; 段地址设定在内存的最低端
mov dx, offset intserve ;取中断服务程序段内偏移地址
add dx, 1000h
sub dx, 100h
mov bx, 003ch ;设置中断号，指定存放中断服务程序入口地址的地址
mov word ptr[bx],dx ;将BX所指存储单元临时设置为字类型，并将 ;中断服务程序段内偏移地址放入
pop dx ;将原来入栈的DS出栈，放入DX中
mov word ptr[bx+2],dx ;将BX+2所指存储单元临时设置为字类型，并将 ;中断服务程序段的段地址放入
pop ds
in al, 21h
and al,7fh
out 21h,al
mov cx,10
ag: sti ;中断标志位置1指令
cmp cx,0
jnz ag
hlt ;停及指令
intserve proc far ;定义INTSERVE代码段为FAR属性
push ax
mov ah,01h
mov al,"7"
int 10h
mov al," "
int 10h
dec cx
mov al, 20h
out 20h,al
pop ax
iret
intserve endp
code ends
end start
运行程序，按动KK2微动开关键，显示器上将显示字符“7”，重复按动KK2直到中断10次后，程序退出。

合集下载

微机实验三8259中断控制实验

微机实验三8259中断控制实验

姓名：学号：2.3 8259中断控制实验2.3.1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。

2.3.2 实验设备PC机一台，TD-PITE实验装置一套。

2.3.3 实验内容及步骤1、8259单中断实验8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。

图2-3-11 8259单中断实验接线图实验步骤（1）按图2-3-11连接实验线路；（2）编写实验程序，经编译、链接无误后装入系统；（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”以说明响应了中断。

实验结果分析主程序运行过程中遇到中断请求，进而响应中断请求，即在屏幕上输出字符“7”。

实验流程图2、主8259 多中断实验实验步骤：（1）按上图所示完成实验电路连线。

KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR6上。

（2）打开PC机，运行Wmd86软件，进入Wmd86集成开发环境。

（3）对程序进行编译、连接、加载和运行，并验证实验程序的正确性。

（4）分别按动单次脉冲开关KK1＋或KK2+时，显示屏上会显示什么信息，将屏幕截图填在实验报告数据处理分析部分的表2中。

（5）如果同时按KK1＋和KK2+时，显示屏上会显示什么信息，并在实验结论对实验结果进行解释。

流程图中断请求分析与实验一相比，中断向量表多存储了M6。

主程序在运行过程中接到中断请求，于是响应中断，在处理中断程序的过程中再次接到中断请求，于是再次响应中断，处理中断程序。

处理完后逐层返回。

3. 8259级联实验实验接线图如图2-3-12所示，KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“M7”，按一次KK2＋时，显示字符“S1”。

编写程序。

实验步骤（1）按图2-3-12连接实验线路；（2）输入程序，编译、链接无误后装入系统；（3）运行程序，按动KK1＋或KK2＋，观察实验结果，验证实验程序的正确性； （4）若同时按下KK1＋和KK2＋，观察实验结果，解释实验现象。

8259中断控制器实验报告

8259中断控制器实验报告

竭诚为您提供优质文档/双击可除8259中断控制器实验报告篇一：8259中断控制器实验报告8259中断控制器实验报告作者：一实验目的1，掌握8259A的工作原理。

2，掌握编写中断服务程序方法。

3，掌握初始化中断向量的方法。

二，实验设备cpu挂箱，8086cpu模块图1-cpu挂箱三，实验内容用电平开关的输出作为中断源，每个开关对应于一个中断源。

在中断服务程序中，通过74Ls273输出一个数据，以点亮于中断源对应位置的LeD灯。

四，实验原理1.本实验用到三部分电路：电平开关电路、简单I/o扩展电路和8259中断控制器电路；2.8086的中断系统是向量中断方式，内存中特定位置有一中断向量表，表内存有不同中断类型的中断向量，不同的中断向量对应不同的偏移地址；3.中断类型由8359通过数据总线送给8086,8086内部电路会将该类型值自动乘4，而后赋给指令指针，从而转向中断向量表的相应单元取得中断入口地址，之后就进入中断服务程序；4.中断类型的高5位由8359寄存器Icw2决定，低3位由中断源IRx的编码自动填充，IRo~IR7的编码分别是000,001,010,011,100,101,110,111。

五，实验步骤1，实验接线cs0-cs8259cs1-cs27300~07-LeD1~LeD8K1~K8-IR0~IR7InT-InT(8086cpu板)InTA-InTA(8086cpu板)2，编译调试程序3，全速运行程度，拨动某一电平开关，观察LeD的亮灭情况。

六，实验结果全速运行程序，由上向下拨动开关时，相应位置的LeD灯点亮，其余LeD灯全灭七，源代码Assumecs:coDecoDesegmenTpubLIcoRg100hsTART:moVcx,0sTART1：cLImoVDx,04A0hmoVAx,13houTDx,AxmoVDx,04A2hmoVAx,80h ouTDx,AxmoVAx,01houTDx,AxmoVAx,00houTDx,AxnopmoVAx,0moVDs,AxmoVADDDI,2DI,200hmoVDs:[DI],100h;初始化中断向量表moVAx,oFFseTint0moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint1moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint2moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint3moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint4moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint5moVDs:[DI],AxADDDI,2moVAx,oFFseTint6moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint7moVDs:[DI],AxADDDI,2；上述程序为芯片8259的初始化程序moVDs:[DI],100hmAIn:moVAx,0sTIwAITIng:cmpAx,0hJewAITIngmoVDx,04b0houTDx,AxmoVcx,0 DeLAY:LoopDeLAYJmpsTART1Int0：cLInopmoVAx,oFehIReTInt1：cLInopmoVAx,oFDhIReTInt2：cLInopmoVAx,oFbhIReTInt3：cLInopmoVAx,oF7hIReTInt4：cLInopmoVAx,oeFhIReTInt5：cLInopmoVAx,oDFhIReTInt6：cLInopmoVAx,obFhIReTInt7：cLInopmoVAx,o7FhIReT篇二：8259中断控制实验报告深圳大学实验报告班级：实验时间：实验报告提交时间：教务处制篇三：8259中断控制实验报告实验六8259中断控制一、实验目的1.学习8086/8088cpu中断系统的知识。

8259A中断控制器实现

8259A中断控制器实现

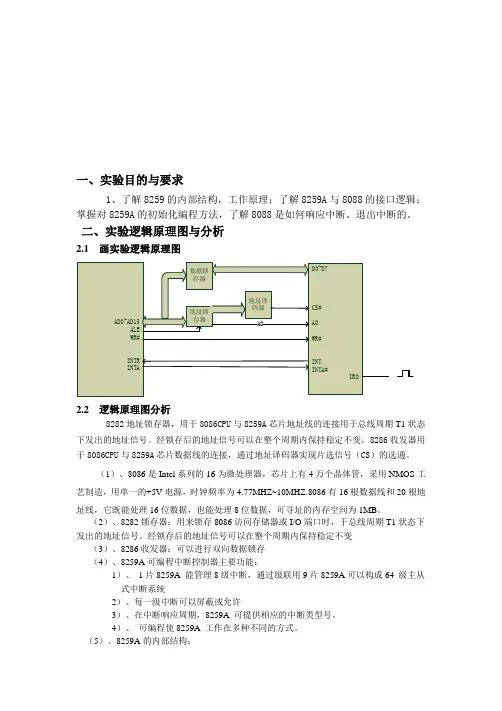

一、实验目的与要求1、了解8259的内部结构，工作原理；了解8259A 与8088的接口逻辑；掌握对8259A 的初始化编程方法，了解8088是如何响应中断、退出中断的。
