非标设备技术要求_电气随着工业发展和科技进步，非标设备在各种领域得到了广泛应用。
非标设备的多样化和复杂性使得电气技术要求变得愈发严格。
本文将简要介绍非标设备的电气技术要求。
一、电气控制系统非标设备的电气控制系统是整个设备的核心部分，它能够控制和监控设备的运行状态和输出。
电气控制系统中包含大量的电气元件，如电容、电阻、电感、变压器等。
这些电气元件需要经过特殊的选择和设计，以确保设备的精度和稳定性。
对电气控制系统要求的主要是可靠性、响应速度和功能强大。
可靠性是指电气控制系统能够稳定、可靠地输出准确的信号和电压，同时能够自我诊断和修复故障。
响应速度是指电气控制系统能够快速响应用户的操作和控制信号，以确保设备的准确和高效性。
功能强大是指电气控制系统能够灵活地控制和监控设备的各种状态和输出，同时能够适应不同的用户需求。
二、电气接线方式电气接线方式是非标设备电气部分的重要组成部分。
它直接影响着设备的性能和使用寿命。
电气接线方式通常采用复杂、精细的连接方式，如精密连接、可靠性连接、接触电阻和短路保护等。
对电气接线方式要求的主要是可靠性和安全性。
可靠性是指电气接线方式能够稳定、可靠地连接设备各部分，防止接触电阻和短路等问题。
安全性是指电气接线方式要求紧固结实、密封良好，能够有效地防止电气部分发生触电等安全问题。
三、电气元器件选择电气元器件的选择对非标设备电气部分的性能和使用寿命具有直接的影响。
电气元器件主要包括电容、电阻、电感、变压器等。
对电气元器件选择要求的主要是精度、质量和可靠性。
精度是指电气元器件能够达到高精度的要求，以确保设备的准确性和稳定性。
质量是指电气元器件应该具有良好的抗干扰能力和防护能力，以避免元器件受到外部因素的影响。
可靠性是指电气元器件应该具有较长的寿命和稳定的性能，以满足设备的长期使用需求。
总之，非标设备的电气技术要求是复杂而严格的。
为了确保设备的精度、可靠性和安全性，需要对电气控制系统、电气接线方式和电气元器件进行特殊的选择和设计。
非标设备技术要求规范电气部分非标设备指的是根据用户需求定制生产的设备，具有个性化和专业化的特点。
在非标设备的开发过程中，电气部分占据了很大的比重。
为了确保非标设备的电气部分的质量和安全性，需要制定一套规范和标准，下面将从电气设计、电气元器件选型和电气安装调试等方面详细介绍非标设备技术要求规范的电气部分。
1. 电气设计（1）设计原则在非标设备的电气设计中，应遵循以下原则：•保证安全性；•确保可靠性；•满足工艺过程的需要；•方便维护和操作；•尽量减少材料成本和能源消耗。
（2）设计流程电气设计流程包括以下几个步骤：•理解用户需求：准确了解用户的需求和要求，包括操作类型、使用场景、负载情况等。
•编制技术方案：根据用户需求编制技术方案，包括电气系统设计、电路设计、控制系统设计等。
•编制工程图纸：根据技术方案编制详细的电气工程图纸，并且要符合国家和行业相关标准。
•选型和采购：根据需求和技术方案选购电气元器件。
•安装和调试：进行电气元器件的安装和调试工作。
2. 电气元器件选型（1）选型原则在非标设备的电气元器件选型中，应遵循以下原则：•确保安全性；•保证可靠性；•满足工艺过程的需要；•符合国家和行业相关标准和规范；•尽量减少材料成本和能源消耗。
（2）选型流程电气元器件选型流程包括以下几个步骤：•确定需要选型的元器件：依据设计方案、工程图纸和用户需求确定需要选型的元器件种类、型号和规格。
•调查市场：了解市场的供应情况、品牌和质量保证等。
•进行技术比较：对市场上满足规定要求的电气元器件进行综合评估和比较，包括参数、性能、价格等。
•选型确认：根据技术比较结果，选出最适合的电气元器件。
3. 电气安装调试（1）安装原则在非标设备的电气安装中，应遵循以下原则：•保证安全性；•周密规划和实现电缆的通道及安装位置；•提高设备的稳定性和可靠性；•明确工作原理，防止误操作。
（2）安装流程电气安装流程包括以下几个步骤：•确认电气元器件的选型和采购情况。
非标设备通用技术要求文件模板1、关于本文件2、厂家资力3、投标方义务4、对投标商前期技术文件要求5、工艺总体要求6、设备通用技术要求7．备件选型8．安装调试9、验收10、保全准备11．售后服务1、关于本文件1．1 目的为控制厂家及其设备、工装产品的基本准入门槛，采购优良品质的设备，使公司采购的设备以最高的综合效率运行，特编制本文件。
1．2 在厂商资源可选择的前提下，设备供货商及其产品必须满足本标准对供货商的要求，方可参加轿车公司项目的投标。
1．3 本文件也用于轿车公司设备采购技术协议编制参考，除非设备差异性限制，原则按照本文件限定条件执行。
1．4 设备采购必须首先满足本标准1．4．1 在满足：1）工艺条件；2）设备的基本可靠性、安全性、可用性；3）综合成本最低；的基础上进行厂商和产品选择。
1．4．2 所谓的综合成本最低是指：1）一次性采购成本；2）综合保养、维护成本；3）使用人工成本；4）设备品质不良造成的生产间接损失，包括效率损失和产品质量损失；等各类因设备直接或间接产生的成本的总和最低。
1．5 本文件适用于生产直接或间接相关的设备、工装、夹具采购。
1．6 本文件为技术标准，不包含商务标准，商务条件遵守公司现行采购流程。
1．7 本文件相应技术标准将根据设备技术发展，定期进行更新。
2、厂家资力2．1 基本条件2．1．1 投标方应具备国家法定管理部门核准营业的所有相关资格文件。
2．1．2 特种设备，凡国家限定必须取得特定资力证明方能制造的，供货方需取得相关证明。
2．1．3 近3 年内，设备供应商必须具备至少两套（含两套）以上同行业、同类设备制造经历，所制造设备必须正常运行达一年以上。
2．1．4 除国外设备、工装外，国内设备、工装原则上不接受代理投标，投标商和制造商必须是同一法人。
2．1．5 投标商必须具备主体结构的制造能力，不得把设备主体委托第三方制造，中标后委托第三方制造的，将视为废标，并追讨因此而给甲方造成的损失。
非标设备设计装配通用技术要求规范电气部分一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置，体积大或较重的电器应置于控制柜下方。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
所有的接线必须正确使用“Y”型或“O”型端子或针型或“U”型.不允许电线裸露在外面；用手轻拉电线，电线跟端子之间不会掉.10、备用线应预留10%以上，并标有备用线号。
非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范适用于非标自动化设备的电气安装工作，旨在确保设备的安全、可靠运行，提高工作效率和质量。
本规范包括设备选型、电气布置、接线、接地、保护措施等方面的要求，以及安装人员的基本要求和操作规程。
二、设备选型1. 根据设备的功能和工作环境，选择适合的电气设备，包括电动机、开关、控制器、传感器等。
设备选型应符合国家标准和相关规范要求，并考虑设备的负载、功率、电压等参数。
2. 设备选型应考虑设备的可靠性和维修保养的便利性，选择具有良好性能和品质的产品。
三、电气布置1. 设备的电气布置应符合设计要求，遵循电气原理图和线路图进行布置。
电气设备之间的距离应保持适当，以便于维修和检修。
2. 线缆的敷设应符合规范要求，避免与其他设备或杂物交叉，保持线缆的整齐和安全。
3. 设备的控制柜应符合防护等级要求，确保电气设备的安全运行。
四、接线1. 进行接线前，应先确认电源是否已切断，并采取相应的安全措施，如使用绝缘手套、绝缘工具等。
2. 根据电气原理图和线路图进行接线，确保接线正确无误。
接线时应注意绝缘和接触良好，避免接触不良或短路。
3. 接线后，应进行绝缘测试，确保接线的安全可靠。
五、接地1. 设备的金属外壳和金属部件应进行接地，以确保设备的安全运行。
接地电阻应符合规范要求。
2. 接地线应采用足够的截面积和导电性能良好的材料，确保接地的可靠性。
六、保护措施1. 设备应设置过载保护装置，以防止设备在过载情况下损坏。
过载保护装置应根据设备的负载和功率进行选择。
2. 设备应设置短路保护装置，以防止设备在短路情况下发生火灾或其他安全事故。
短路保护装置应根据设备的电压和电流进行选择。
3. 设备应设置漏电保护装置，以防止漏电引起的触电事故。
漏电保护装置应符合国家标准和相关规范要求。
七、安装人员要求1. 安装人员应具备相关的电气安装资质和经验，熟悉相关的国家标准和规范要求。
2. 安装人员应遵守安全操作规程，佩戴个人防护装备，确保安全施工。
非标设备技术要求投标人须知：1．本机械、电气设备技术规格数据表不得被认为是详尽无遗的，无论规定与否，投标人应提供所有业主未提及的必要的元件、器件、附件、配套设备、相应材料及其技术规格数据，以确保设备的适用性、先进性、可靠性、稳定性及安全性。
2．本机械、电气设备技术规格数据表应与投标人须知、合同的通用条款、专用条款、供货清单一览表及技术规范和图纸同时阅读。
3. 投标人所提供设备必须满足技术数据表中所规定要求，如有参数差异，差异参数均应优于数据表所定参数。
4. 对于规定的主要设备的技术数据表，应由投标人填写和确认的，须有投标人给与准确数据，并提供技术规格书（如产品技术样本）支持。
5. 其他未尽事宜均以施工图为准。
非标设备技术要求1 1机械格栅、输送机类4 1.1机械粗格栅51.1.1 技术规格数据51.1.2供货范围（包含但不限于）61.1.3资料提交61.1.4性能要求6 1.2机械细格栅81.2.1技术规格数据81.2.2供货范围（包含但不限于）81.2.3资料提交91.2.4性能要求9 1.3无轴螺旋输送机10 1.3.1技术规格数据101.3.1.1无轴螺旋输送机101.3.1.3倾斜无轴螺旋输送机111.3.2供货范围（包含但不限于）121.3.3资料提交131.3.4性能要求13 2旋流沉砂池设备162.1砂水分离器162.1.1 设备技术规格数据162.1.2供货范围（包含但不限于）172.1.3资料提交182.1.4性能要求182.2罗茨鼓风机202.2.1技术规格数据202.2.2供货范围（包含但不限于）212.2.3资料提交212.2.4性能要求212.2.5测试、检查、验收和寿命232.3旋流沉砂器24 2.3.1机械设备详细技术规定242.3.2供货范围（包含但不限于）252.3.3资料提交252.3.4性能要求26 3吸泥机283.1泵吸式吸泥机283.1.1技术规格数据283.1.2供货范围（包含但不限于）303.1.3资料提交303.1.4性能要求303.2全桥式周边传动吸泥机313.2.1技术规格数据313.2.2供货范围（包含但不限于）333.2.3资料提交333.2.4性能要求334 高效沉淀池设备36 4.1 混合池搅拌机36 4.1.1技术规格数据364.1.2供货范围（包含但不限于）374.1.4性能要求384.2絮凝搅拌器404.2.1技术规格数据404.2.2供货范围（包含但不限于）404.2.3资料提交414.2.4性能要求414.3浓缩刮泥机434.3.2供货范围（包含但不限于）444.3.3资料提交444.3.4性能要求444.3.5波纹斜板及支撑464.3.6集水槽47 1机械格栅、输送机类设备一览表配套电气设备一览表1.1机械粗格栅1.1.1 技术规格数据1.1.2供货范围（包含但不限于）整机供货：包括机架、耙齿、导轮、传动部件、牵引链、紧固件等必要安装附件。
非标自动化设备电气安装规范一、引言非标自动化设备电气安装规范是为了确保非标自动化设备的电气安装符合国家相关标准和规定，保证设备的安全可靠运行，提高生产效率和质量。
本文档旨在规范非标自动化设备的电气安装流程和要求，为设备安装人员提供明确的操作指导。
二、适用范围本规范适用于非标自动化设备的电气安装，包括但不限于工业机械设备、生产线、自动化生产系统等。
本规范不适用于标准化设备的电气安装。
三、术语和定义1. 非标自动化设备：指根据用户需求定制的自动化设备，不同于标准化设备。
2. 电气安装：指非标自动化设备的电气部分的安装工作，包括电缆布线、接线、调试等。
3. 国家相关标准和规定：指与非标自动化设备电气安装相关的国家标准、行业标准和法律法规等。
四、电气安装流程1. 设备准备a. 检查设备的电气装置是否符合设计要求，包括电缆、开关、插座等。
b. 确保设备的电气装置没有损坏或缺陷。
c. 准备所需的工具和材料，如螺丝刀、绝缘胶带、电缆夹等。
2. 电缆布线a. 根据设备的布线图和设计要求，合理安排电缆的走向和长度。
b. 选择合适的电缆槽、桥架等设备，确保电缆的固定和保护。
c. 保持电缆的距离，避免干扰和故障。
3. 接线a. 根据设备的接线图和设计要求，正确连接电缆和设备的接线端子。
b. 使用合适的接线端子和连接器，确保连接可靠和稳定。
c. 仔细检查接线是否正确，避免短路、接触不良等问题。
4. 调试a. 按照设备的调试要求，对电气系统进行调试。
b. 检查设备的各项功能是否正常，如开关、指示灯、传感器等。
c. 调整设备的参数和设置，确保设备的稳定运行。
五、电气安装要求1. 安全性要求a. 电气安装必须符合国家相关安全标准和规定，确保人身安全和设备安全。
b. 电缆必须正确绝缘，避免漏电和触电风险。
c. 电缆必须正确接地，防止静电积聚和雷击。
2. 可靠性要求a. 电缆的材料和规格必须符合设计要求，保证电气连接的可靠性。
b. 接线必须牢固可靠，避免松动和接触不良引起的故障。
X X X有限公司非标设备电气设计规范要求书201 年月日编制：审核：会签：批准：电气自动化控制系统设计规范一．设计原则1.电气设计符合国家关于电气设计安全规范的所有强制性要求。
2.最大限度满足生产机械和工艺对电气控制的要求。
3.在满足控制要求的前提下，设计方案应力求简单，经济。
4.妥善处理机械与电气的关系，易于控制。
5.正确合理地选用电器元件，确保使用安全、可靠。
6.制造美观、使用维护方便。
7.电气控制部分验收按《XXX有限公司非标设备电气自动化控制系统验收规范》验收。
二．硬件要求1.能实现PLC与上位机的相互通讯，至少预留一个RS-485的通讯接口，通讯口的通讯距离不得少于500米。
2.PLC输入与输出点点数应各预留5%；并不得少于4点。
3．布局图应与实际控制布局对应，电器元件要根据外形示意绘制。
4.元器件安装部位应合理，各元器件之间应保留一定空间，预备需要增加功能，并便于机器散热。
体积较大和重量较大的电器元件要安装在电器板下面，通常电器板在电气箱内垂直安装，以通风散热、接线和维修，发热元件要安装在电器板上面。
5.运动部件应设计好人身安全的防护，显要随手的位置应装置紧急停止按钮。
6.需经常维护、检修和调整的电器元件应放置在易与调整的位置，不可过高或过低。
电器元件布置不可太密，对于可能出现的飞弧接触器和自动开关应特别注意。
如果用板前走线槽配线方式，要增加各排电器间距，以方便布线和维护，还要使其整齐、美观。
7.电气元件选型参见《主要电气元件品牌选型目录》。
三．软件要求1.PLC内的关键数据如开关机时间、当前时间、即时节拍、分钟产量，小时产量、当日产量、总产量、故障事件与时间、定位机构的当前位置等必须记录在掉电记忆的存储器中，并把数据地址编成表格随说明书和软件一并交与我方，以便以后升级集中监控系统使用。
2.定位系统使用伺服或步进系统，步进系统须有防丢步措施。
3．系统显示面板上每轴数据跟踪可见，故障显示详情及处理方法。
非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。

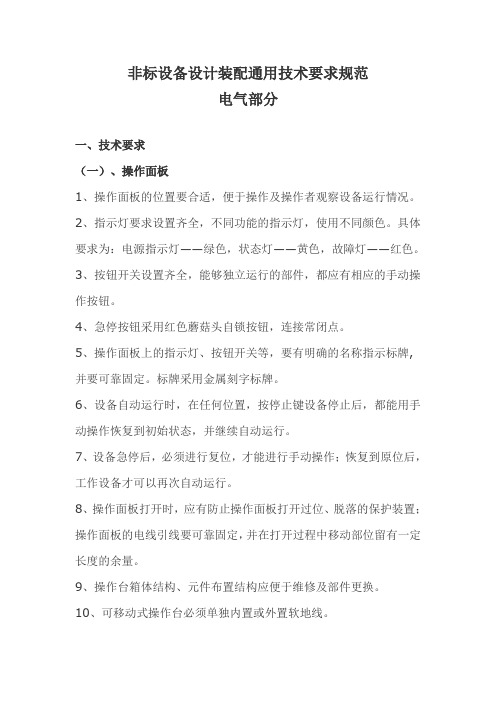

非标设备设计装配通用技术要求规范
电气部分
一、技术要求
（一）、操作面板
1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜
1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置，体积大或较重的电器应置于控制柜下方。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
所有的接线必须正确使用“Y”型或“O”型端子或针型或“U”型.不允许电线裸露在外面；用手轻拉电线，电线跟端子之间不会掉.
10、备用线应预留10%以上，并标有备用线号。
11、控制柜元件固定方式要合理，便于拆装；不允许采用螺丝、螺母穿孔固定方式。
12、电气配线应有标号，并与图纸一致。
标号要求为打印方式，长期使用不脱色，并能防水、防油。
另外，同一电线两端的标号必须相
同，接到同一端子上的电线的标号相同。
所有的线都有线号，线号遵循从下到上，从左往右的读取方式.
13、接线颜色标准. 控制部分主电路“+”用“棕色”或“红色”；“-”用“蓝色”；信号线用“黑色”或“蓝色”；主电路标准的三相四线制或三相五线制都是红，黄，绿线用做相线，然后蓝色用做零线；“黄绿”用做地线；单相如果随三相电路经过变压器转换的，“+”用“棕色”或“红色”；“-”用“蓝色”或“白色”.
14、控制柜的铁板厚度要保证强度,根据控制柜的大小,厚度要求不同。
但一般铁板厚度要大于1.0---1.2mm。
15、移动、运转装置的急停、安全装置等互锁信号，要求必须有继电器等硬件触点互锁，不能只有软件（PLC程序等）互锁。
16、电箱必须有可靠的接地。
必须正确使用接地线，接地线不允许串接；用万用表测量不能有漏电.
17、电箱结构及四周空间大小要便于维修。
18、对灰尘、水气、油污比较大的环境，箱体要有良好的密封设施。
19、强弱电要分开电箱配置；或左右配置，中间加隔离板。
20、超过1KVA的变压器要单独加屏蔽箱，箱体接地。
21、对包含电子系统大功率发热器件的电箱，应有空调或通风散热装置，并考虑防尘措施。
（三）、外围布线
1、分立总电箱和机床的连线采用线槽或金属管连接，不得直接使用电
缆。
2、所有电线连接必须通过端子板，不得有直接对接的接点。
3、电缆、蛇皮管等通过箱体处必须使用标准管接头，不得直接进出布
线。
4、管路内非电缆穿线使用软线，不得小于1平方毫米。
5、管路内部穿线必须保留10％以上备用线。
不足1根的至少要保留1
根备用线。
6、管路端头、接口、线槽转角、端头等位置应适当防护，以免伤线。
7、交流线使用红色，直流线使用蓝色或绿色。
PLC输入输出线色应该
区分开。
地线使用黑线或专用花皮地线。
8、设备线路移动部分较长和现场有干涉之处时,要求采用吊环线或坦克
链,线管占用率不得超过截面的60%。
9、邻近元件超过三个的位置，要就近采用分线盒布线，不得长距离分
散走线。
10、为防止水、灰尘、油污进入分线盒，应采取防护措施。
11、强弱电走线要分开线槽走线，尽量避免交叉重叠。
12、所有分离箱体，包括接线盒、液压站、润滑站等应有接地设施。
（四）、驱动部分
1、电机应有旋转方向指示。
2、电机要有相应的过流、过载保护。
3、电机安装部位，应留出拆卸、安装的位置。
4、联轴节外露部分必须加防护。
5、电机接线盒内要单独接地线。
（五）、外部器件
1、行程开关、接近开关、电磁阀等外部元件，安装位置要适当，以
便于安装及调整。
2、各器件固定位置要牢固，不易变形。
3、外部器件应有固定的金属标牌，指示器件的名称、编号等，并要
求与图纸一致。
4、指示灯、标牌应面向外侧，并置于便于观察位置。
5、外部器件接线口不能露明线。
（六）、PLC部分
1、输入、输出点要预留10%以上。
2、PLC的输入、输出板，应选择接线端子式的板卡。
3、输出带电磁阀的，要求使用外部直流24V继电器隔离。
4、每路电磁阀负载设一个熔断器或单相空开，熔断器设熔断指示灯。
5、盘面配线时，输入输出线色应予以区分。
6、PLC每个I/O槽口附近，贴有I/O地址标记。
7、PLC电源必须单独使用隔离变压器。
（七）、控制电源
1、设备应能适应三相380VAC，+15%/-10%，50HZ的电网环境。
2、交流控制电源应采用隔离变压器，减少控制部分受供电电源的干扰。
3、变压器采用原副边铁心分绕型。
4、直流控制电源，选用开关电源，提高系统的工作稳定性。
5、直流负载电源和直流控制电源必须分开设置。
（八）其它
1、供电系统为5线制方式，要求设备采用工作接零与保护接地分开的
配线方式。
2、供电线路、动力线路的连接导线用铜线，线芯截面积不小于2.5mm2。
一般控制线路的铜芯连接导线的截面积不小于1.5 mm2。
移动设备用的铜芯橡套电缆，截面积不得小于2.5 mm2。
3、要求防护栏、罩盖等安全装置齐全。
二、图纸资料
必须提供如下电气图纸资料：
1．设备使用、维修、安装调试说明书要求提供4套：2套存档，1套用于现场设备维修；1套用于设备技术消化分析研究，由设备维修的技术人员使用。
2、使用PLC的，要求提供电气原理图、带单点注释的梯形图、
地址表一式四份。
3、使用PLC、工控机、数控等计算机系统的，必须提供软盘或
光盘形式的用户软件、参数备份3份。
工控机要求带有系统安装、硬件驱动、应用平台软件CD至少1份。
4、常规提供如下资料：电气原理图、接线图（器件、插头接点连接）、器件清单（包括型号、厂家、数量等）、设备点检说明、定期更换器件周期。
5、带有计算机系统的设备，应提供必要的参数表，并具备数值及参数说明等内容。
6、专用控制器，如PLC、数控、机器人系统等，应提供随机安装、连接、维修、编程、操作、参数等说明书至少一套。
7、电气控制图纸中的电气图形符号必须符合国家标准及行业标准规范。
8、图纸的标注要清楚规范齐全。
明确线路来源及符号的关联位置，如：继电器的触点使用位置，线圈在图纸中的页号、坐标位置等。
9、进口设备必须使用中文或英文注释。
10、特殊系统或新增系统中，要求编程或参数输入的，要求随机携带编辑软件和电缆.。
