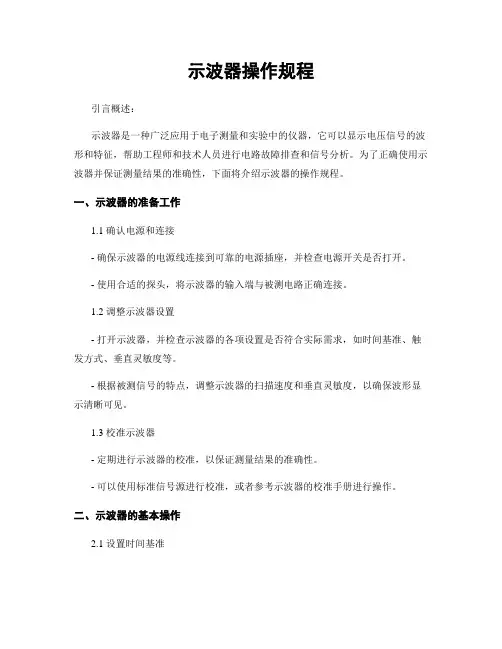

示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。
示例波器的使用流程1. 简介示波器（Oscilloscope）是电子测试设备中常用的一种，用于测量和显示电压波形随时间变化的情况。
本文将介绍示波器的基本使用流程，帮助您更好地使用示波器。
2. 准备工作在正式使用示波器之前，需要进行一些准备工作：•电源连接：将示波器的电源线连接到适当的电源插座，并确保电源电压适配。
•信号接入：将待测量的电压信号与示波器的输入接口相连，调整输入电压范围。
•地线连接：将示波器的地线与被测电路的地线相连，以确保信号的正确测量。
3. 示波器的基本操作学会以下示波器的基本操作，有助于更好地理解示波器的使用流程：•触发设置：示波器需要根据触发条件选择一个起始点来显示波形。
通过设置触发源和触发电平等参数，可以实现对特定波形的触发显示。
•时间/电压范围设置：示波器的水平和垂直刻度用于显示波形的时间和电压信息。
通过调整时间和电压范围，可以获得清晰的波形显示。
•波形显示：示波器将测量到的电压波形显示在屏幕上。
可以通过调整时间基准和电压基准，观察波形的细节和变化。
4. 示波器的高级功能除了基本操作外，示波器还具有一些高级功能，可以帮助用户更深入地分析电路和信号：•自动测量：示波器可以自动测量波形的各种参数，如峰峰值、频率、占空比等。
通过自动测量功能，可以更快捷地获取波形信息。
•捕获和存储波形：示波器可以将测量到的波形捕获并保存，以便后续分析和比较。
通过存储波形，可以更好地跟踪信号的变化。
•数学运算：示波器可以进行数学运算，如加减乘除、积分差分等，从而得到更多有用的信息。
通过数学运算，可以对波形进行进一步处理和分析。
•带宽和采样率：示波器具有带宽和采样率的指标，用于限定示波器对信号的测量能力。
了解示波器的带宽和采样率，可以选择合适的示波器进行工作。
5. 示波器的注意事项在使用示波器时，应注意以下事项：•安全操作：示波器连接的电路应断电操作，以避免触电和损坏设备。
•合适的探头：选择合适的探头，确保探头和示波器的匹配，避免信号失真。
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
示波器面板操作说明
(1)电源开关。
此开关按下(低)，电源接通，电源指示灯点亮，预热后，仪器即可进行正常工作。
再按一下此开关，电源关断。
（2）辉度调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的亮度。
(3) 聚焦调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的清晰度。
(4)校准信号。
提供0.5V，1kHz的标准方波信号，用来对仪器进行校准。
(5) 轨迹旋转。
扫描线水平角度校正，扫描线不水平时使用。
(6)垂直移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。
(7)水平移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。
(8) V/div。
调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。
(9)DC、⊥、AC档位。
用于选择被测信号馈入至垂直通道的耦合方式。
(10) 垂直输入。
垂直通道的输入插孔。
(11) T/div。
扫描速度选择档位开关。
(12)扫描微调旋钮。
顺时针旋到底时为校准位置。
(13)电平。
调节被测信号触发点电平，使信号波形稳定。
(14)水平输入。
水平信号或外触发信号的输入插孔。
(15)内、外档位。
用于选择触发信号源。
内:内部触发。
外:用外接触发信号。
(16) 自动、TV、触发。
扫描方式选择。
(17) +、-。
触发极性选择。
