消防巡检柜

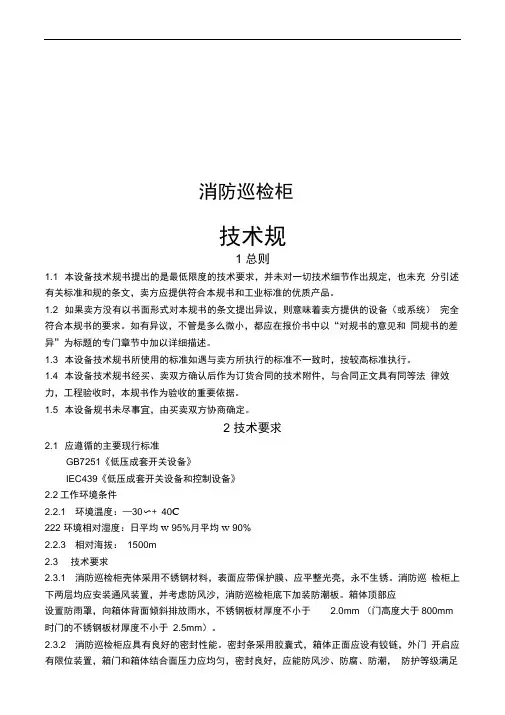

技术规

1 总则

1.1 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充 分引述有关标准和规的条文，卖方应提供符合本规书和工业标准的优质产品。

1.2 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备（或系统） 完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和 同规书的差异”为标题的专门章节中加以详细描述。

1.3 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法 律效力，工程验收时，本规书作为验收的重要依据。

1.5 本设备规书未尽事宜，由买卖双方协商确定。

2 技术要求

2.1 应遵循的主要现行标准

GB7251《低压成套开关设备》

IEC439《低压成套开关设备和控制设备》

2.2工作环境条件

2.2.1 环境温度：—30〜+ 40C

222 环境相对湿度：日平均w 95%月平均w 90%

2.2.3 相对海拔： 1500m

2.3 技术要求

2.3.1 消防巡检柜壳体采用不锈钢材料，表面应带保护膜、应平整光亮，永不生锈。消防巡 检柜上下两层均应安装通风装置，并考虑防风沙，消防巡检柜底下加装防潮板。箱体顶部应

设置防雨罩，向箱体背面倾斜排放雨水，不锈钢板材厚度不小于 2.0mm （门高度大于800mm

时门的不锈钢板材厚度不小于 2.5mm）。

2.3.2 消防巡检柜应具有良好的密封性能。密封条采用胶囊式，箱体正面应设有铰链，外门 开启应有限位装置，箱门和箱体结合面压力应均匀，密封良好，应能防风沙、防腐、防潮， 防护等级满足

IP55 的要求。消防巡检柜所有箱体外门门锁采用双锁或连杆锁， 开启和关闭箱 门后，箱门应保持平整不变形，箱体正面的箱门开启方向均为面对箱门从左向右开启。门轴、 门锁应具备防锈功能。

2.3.3 落地安装的消防巡检柜的型式，上下分为两层，下层主要是隔潮，敷设电缆封堵等功 能，上层安排端子排、小开关、加热器等，并且外壳带 隐性排风孔 。

2.3.4 断路器及电流互感器消防巡检柜装有温、湿度控制器和梳状电加热器，用于防止凝露 生成和预调温度 , 其传感器采用固定安装方式。 断路器消防巡检柜安装转换开关， 可根据现场 实际运行情况需要，对箱体加热器可任意转换手动、自动控制方式。

2.3.5 消防巡检柜装用于保护电路的交、直流断路器采用西门子产品。消防巡检柜交流空气 开关与二次回路的端子排中间要以绝缘板隔开。消防巡检柜应有工作接地用铜排。工作接地 铜排与箱体之间绝缘。

2.3.6 消防巡检柜装接线端子应为阻燃型端子， 除满足图纸所示端子接线要求外， 还应有 15%

的备用端子，各端子应编号，并与电缆进口间距离不小于 150mm消防巡检柜的接线端子全

部采用菲尼克斯产品，以确保消防巡检柜部接线连接的机械和电气可靠性。

237断路器及电流互感器消防巡检柜部安装一个单相三孔 220V、16A电源插座和一个维修

照明灯，以方便用户在日常检查维护时使用。

238装有装置性设备或其它有接地要求的电器，其外壳应可靠接地，箱门与箱体间必须有 明显接地。箱壳外部应有明显专用接地板（接地板方向按设计要求执行）。

239各电器元件应能单独拆装更换而不应影响其它电器元件及导线束的固定。

2.3.10二次回路的连接件均应采用铜质制品，绝缘件应采用自熄性阻燃材料。

2.3.11装于交流三相电路或直流电路，分相装设的电气元件，以面对设备正面为准，元件安 装位置见下表。

电路 安装位置

从左到右 从上到下 从前到后

交流三相电路 A B C零 A B、C、零 A B、C、零

直流电路 +、一 +、一 +、一

2.3.12消防巡检柜的各电器元件应有标识牌，并按如下要求的规格及材质。

1） 必须用“汉字简称+图纸标识”正确表示清楚。

2） 材质：不锈钢标牌，无底漆，黑色刻蚀文字，方正小标宋简体，文字大小不限，按刚 好容纳下名称长度为宜，比例合适。

3） 规格：20 x 10mm

2.3.13端子排的安装应符合下列要求：

1） 消防巡检柜装接线端子应为阻燃型端子，除满足图纸所示端子接线要求外，还应有

15%勺备用端子，各端子应编号，并与电缆进口间距离不小于 150mm

2） 消防巡检柜的接线端子全部采用菲尼克斯公司产品， 以确保消防巡检柜部接线连接的 机械和电气可靠性。

3） 端子应有序号，五号方正小标宋简体，标明的字迹应清晰、工整，且不易脱色，端子 排

应便于更换且接线方便。

4） 回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。

5） 强、弱电端子宜分开布置，应有明显标志并设空端子隔开。

6） 正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，以一个空端子隔开。

7） 电流回路应经过试验端子，检修、试验工作需断开的其它回路（如电压回路）也应经 试验端子。试验端子应接触良好。

8） 接线端子应与导线截面匹配，不应使用小端子配大截面导线。

9） 交、直流回路应分单元布置。

2.3.13消防巡检柜二次回路接线应符合下列要求：

1） 端子排不同单元要用端子头分开，端子每隔五个端子标号。

2） 箱元件、接地线、短接线（超过 20个端子）或不同单元之间要有端子头，同一设备 的短接线应标号。

3） 端子套头（接线标识）长度3.5cm；

4） 箱的导线不应有接头，导线芯线应无损伤。

5） 二次回路接地应设专用铜制螺栓。

6） 配线应横平竖直、排列整齐、标识统一清晰、外观美观，导线绝缘应良好，无损伤。

7） 每个接线端子的每侧接线为1根。对于插接式端子，不同截面的两根导线不得接在同 一端子上。

8） 箱的配线电流回路应采用耐压大于1000V的铜芯绝缘导线，其截面不应小于 6mm其

它回路截面不应小于1.5mm；对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和 电压降及有足够机械强度的情况下，可采用不小于 0.5mm2截面的绝缘导线。

箱配线颜色

从左到右 颜色

交流电流回路 A B、C 黄、绿、红

N 黑色

交流电压回路 A、B、C 黄、绿、红

N 黑色

直流电源回路 + 褐色

一 蓝色

其他控制回路 黑色

2.4主要元器件技术指标

2.4.1温、湿度控制器

2.4.1.1 供电电源：AC 220V± 10% 50Hz

2.4.1.2 温度控制围：0〜50 E

2.4.1.3 温度控制精度：

2.4.1.4 湿度控制围：10%R〜98%RH

2.4.1.5 凝露启控：93%R（也可由用户指定）

2.4.1.6 输出接点：阻性 AC220V 3A

2.4.1.7 可靠安全性：符合IEC 834-1要求

2.4.1.8 三防功能（TH）:防含有酸、碱、盐的气体

2.4.1.9 工作环境：温度 £0C〜70T、湿度w 95%RH

2.4.1.10 要求带温、湿度显示，定值可现场调整。

2.5带辅助触点的断路器开关

2.5.1 ABB 产品

2.5.2 工作电源：DC220V AC220\± 10% 50Hz，AC380\± 10% 50Hz

2.5.3额定短路分断能力：符合IEC 60-898

2.5.4 工作环境：—30T〜+ 40E

2.5.5适用围：用于配电导线短路保护

2.6加热器（梳状电加热器）

2.6.1 工作电源：AC220\± 10% 50Hz

2.6.2 功率：100W 2

2.7接线端子

2.7.1 型号：URTK/S UK5N USLKG5

2.7.2动力回路的端子接线截面》32mm，电流、电压回路》4mm,控制信号回路》1.5mn2。

2.7.3制造商：菲尼克斯

2.7.4消防巡检柜留有箱体外壳接地的接地端子和设备二次接地的接地铜排，二者相互独立。 柜门应设接地端子，接地端子至屏接地系统采用护套软线连接，接地线截面不小于 10mm,箱

设置专用接地铜排，截面不小于100mm。接地螺栓采用铜质。

3设备规

本工程订购的设备规和数量见表 3.1 o

表3.1 消防巡检柜型号及数量

编号 名称 型号及规格 单位 数量 备注

1 主变消防巡检柜 JXW-1 面 1 落地式

2 主变区域消防巡检柜 XLW-1-2 面 1 落地式

3 110k V消防巡检柜 JXW-1 面 3 落地式

4 110kV区域消防巡检柜 XLW-1-2 面 1 落地式

注：消防巡检柜设备接线及安装尺寸详见相关图纸

4供货围

4.1消防巡检柜所需的全部装置及附件。

4.2备品备件及专用工具。

5技术服务

5.1项目管理

合同签定后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工 作，如工程进度、设计制造、图纸文件、包装运输、现场安装、调试验收等。

5.2技术文件

卖方在订货前应向买方提供一般性资料如：鉴定证书、说明书、典型图和主要技术参数 等，所有装箱资料提供6份（含合格证）。

5.3现场服务：在设备安装过程中视工作情况卖方可派技术人员、免费现场服务。卖方派出 人员在现场负责技术指导，协助买方按标准要求检查安装质量和投运中出现的质量问题。

6买方工作

6.1买方应向卖方提供具有特殊要求的资料。

7工作安排

7.1卖方收到技术规书后如有异议在1周书面通知买方。

7.2卖方提供的设备及附件规格有变化时应及时书面提供给买方。

8备品备件及专用工具

8.1卖方按买方的要求提供的备品备件清单见表 8.1 o

表8.1 备品备件清单

序号 名称 型号规 单位 数量 用处 备注

9质量保证和试验

9.1质量保证

9.1.1订购的新型产品除须满足本规书外，卖方还应提供该产品的鉴定证书。

9.1.2卖方应保证制造过程中的所有工艺、材料、试验等（包括卖方的外购件在）均应符合 本规书的规定。若买方根据运行经验指定卖方提供某种外购零部件，卖方应积极配合。

9.1.3卖方应有遵守本规书中各条款和工作项目的 ISO-900_; GB/T1900_质量保证体系,

且该质量保证体系已通过国家认证和正常运转。

10标志、包装、运输和存储

10.1标志

10.1.1消防巡检柜应有下列标志：

1产品型号及规格

2制造厂名全称及商标

合集下载

消防巡检柜

消防巡检柜

消防巡检柜(总3页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 2 消防巡检柜

一、

消防巡检的必要性

二、 根据消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵千日，用兵一时”的目的，消防水泵必须加装自动巡检装置。巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。此巡检方式安全性高、低电流、低功耗，是唯一符合行业标准的巡检方式。

二、消防巡检设备性能

具有人机对话功能,对话界为汉化,图表清晰易识别,便于操作.

☆ 采用微机控制技术，技术领先，安全性高。

☆ 能检测电源欠压、过电压、欠流、过流、缺相。

☆ 具有过负载、短路、启动异常及故障报警功能；

☆ 储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录.

☆ 具有低频低速自动巡检功能,保证消防水泵不锈蚀; 3 ☆

巡检时接到消防命令会立即停止巡检瞬间启动消防泵;

☆

消防泵按消防方式逐台启动运行,每台泵运行时间不少于2分钟.

☆ 巡检中发现的故障应有声、光报警。具有故障记忆功能的设备，记录的故障的类型及故 障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。

☆ 消防泵变频方式运行的设备变频故障时，遇消防报警消防泵应自动转工频方式投入消防。

☆ 巡检周期及巡检时间能按需设定，满足现场需要。

☆ 设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。

☆ 满足消防要求，具有完善的消防接口。

☆ 具有上位电话报警功能。

☆ 设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。

☆ 具有巡检时故障参数打印功能。。

三、数字智能自动巡检消防控制设备产品特点 4 1、消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。

消防控制柜检测标准

消防控制柜检测标准

消防控制柜检测标准

消防控制柜是指用于消防系统中的控制和监测设备的集成柜，它是整个消防系统的核心部分，负责对消防设备和系统进行监控、控制、报警等功能。为了保证消防控制柜的正常使用和安全性能，需要进行一系列的检测和测试。本文将介绍消防控制柜的检测标准。

消防控制柜的检测内容主要包括以下几个方面：

1.外观检测：包括柜体表面的检查，确保没有明显的锈蚀、变形、损坏等情况，并且柜门、观察窗、插座等部件的开关灵活正常。

2.电气性能检测：包括控制柜内部电气元件的检测，如开关、保险丝、接触器等，检查其工作状态是否正常，是否有松动、氧化等情况。同时还需要测试控制柜的电气绝缘性能，确保不会发生漏电、短路等故障。

3.火灾自动报警系统测试：包括测试控制柜与火灾自动报警系统的连接是否正常，信号传输是否稳定。还需要对报警设备进行测试，如烟感、温感探测器等，确保其能够及时准确地发出报警信号。 4.消防泵控制系统测试：检测消防泵控制系统的启停功能，确保控制柜能够准确控制消防泵的运行和停止，不会发生过载、短路等故障。

5.灭火设备控制系统测试：包括测试控制柜对灭火设备的控制功能，如喷淋、喷雾、气体灭火等系统的启停、控制和监测功能。同时还需要测试灭火设备的触发机制，确保在火灾发生时能够及时启动。

6.报警显示与操作系统测试：测试控制柜的报警显示屏幕和操作系统是否正常工作，以及人机界面是否友好，操作是否便捷。同时还需要测试报警与操作系统的联动功能，确保报警信号的及时传递和响应。

7.系统整体性能测试：将控制柜与各个子系统进行联合测试，确保整个消防系统能够协调工作，达到预期的效果。

以上是对消防控制柜的主要检测内容，针对每个方面，还需要制定相应的检测标准和评价方法。

在进行消防控制柜检测时，还需要遵循一些基本原则： 1.检测应该由专业的检测机构或人员进行，确保检测结果的准确性和可靠性。

2.检测应该按照柜体制造厂商提供的说明书和相关标准进行，确保检测过程的规范性和可比性。

消防巡检柜技术规范标准

消防巡检柜技术规范标准

消防巡检柜

技术规

1 总则

1.1 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充 分引述有关标准和规的条文，卖方应提供符合本规书和工业标准的优质产品。

1.2 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备（或系统） 完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和 同规书的差异”为标题的专门章节中加以详细描述。

1.3 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法 律效力，工程验收时，本规书作为验收的重要依据。

1.5 本设备规书未尽事宜，由买卖双方协商确定。

2 技术要求

2.1 应遵循的主要现行标准

GB7251《低压成套开关设备》

IEC439《低压成套开关设备和控制设备》

2.2工作环境条件

2.2.1 环境温度：—30〜+ 40C

222 环境相对湿度：日平均w 95%月平均w 90%

2.2.3 相对海拔： 1500m

2.3 技术要求

2.3.1 消防巡检柜壳体采用不锈钢材料，表面应带保护膜、应平整光亮，永不生锈。消防巡 检柜上下两层均应安装通风装置，并考虑防风沙，消防巡检柜底下加装防潮板。箱体顶部应

设置防雨罩，向箱体背面倾斜排放雨水，不锈钢板材厚度不小于 2.0mm （门高度大于800mm

时门的不锈钢板材厚度不小于 2.5mm）。

2.3.2 消防巡检柜应具有良好的密封性能。密封条采用胶囊式，箱体正面应设有铰链，外门 开启应有限位装置，箱门和箱体结合面压力应均匀，密封良好，应能防风沙、防腐、防潮， 防护等级满足

IP55 的要求。消防巡检柜所有箱体外门门锁采用双锁或连杆锁， 开启和关闭箱 门后，箱门应保持平整不变形，箱体正面的箱门开启方向均为面对箱门从左向右开启。门轴、 门锁应具备防锈功能。

消防柜标准

消防柜标准

- 1 - 消防柜标准

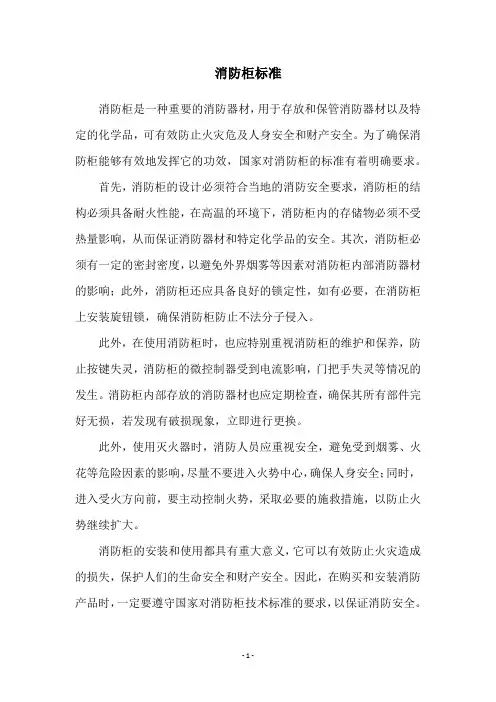

消防柜是一种重要的消防器材，用于存放和保管消防器材以及特定的化学品，可有效防止火灾危及人身安全和财产安全。为了确保消防柜能够有效地发挥它的功效，国家对消防柜的标准有着明确要求。
