磁场中的动态圆问题分析

一模型界定本模型主要是指带电粒子在磁场中做匀速圆周运动时,由于粒子的速度不同、入射位置不同等因素而引起粒子在磁场中运动轨迹的差异,从而在有界磁场中形成不同的临界状态与极值问题的一类物理情景.二模型破解1. 处理“带电粒子在匀强磁场中的圆周运动”的基本知识点(i)圆心位置的确定①利用速度的垂线；②利用弦的中垂线；③利用两速度方向夹角的角平分线；④利用运动轨迹的半径大小.具体来说,如图1所示:①已知两位置的速度,分别过两位置作速度的垂线,交点处为运动轨迹的圆心②已知一点的速度与另一点的位置,过已知速度的点作该点速度的垂线,再作两点连线的中垂线,交点处为运动轨迹的圆心③已知一点的速度与另一不知位置的点的速度方向,过已知速度的点作该点速度的垂线,再作两速度夹角的平分线,交点处为运动轨迹的圆心④已知一点的速度与粒子运动的轨迹半径,过该点作速度的垂线,再在垂线上取一点,使其到已知点间距离等于粒子运动的轨迹半径,该点即为运动轨迹的圆心⑤已知不知位置的两点的速度方向与粒子运动的轨迹半径,作两速度的夹角平分线,再在平分线上取一点,使其到两已知两已知速度所在直线间的距离等于粒子运动的轨迹半径,该点即为运动轨迹的圆心⑥已知一不知位置的点的速度方向与粒子运动的轨迹半径,可确定粒子运动的轨迹圆心位置在与该速度所在直线相平行且距离等于轨迹半径的直线上⑦已知运动轨迹上三点的位置,连接其中两点所得任两条弦,作此两条弦的中垂线,交点处为运动轨迹的圆心⑧已知运动轨迹上两点的位置与粒子运动的轨迹半径,作连接两已知点所得弦的中垂线,再在中垂线上取一点,使其到已知点间距离等于粒子运动的轨迹半径,该点即为运动轨迹的圆心(ii)两个重要几何关系①粒子速度的偏向角ϕ等于回旋角θ，并等于AB 弦与切线的夹角(弦切角α)的2倍，即：ϕ＝θ＝2α＝ωt.②相对的弦切角θ相等,与相邻的弦切角'θ互补,即πθθ=+'(iii)两个重要的对称性①如图2所示,带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，入射速度方向、出射速度方向与边界的夹角相等；②如图3所示,在圆形磁场区域内，沿径向射入的粒子，必沿径向射出;不沿半径射入的粒子必不沿半径射出,但速度方向与入射点、出射点所在半径之间的夹角相等,入射速度与出射速度的交点、轨迹圆的圆心、磁场区域圆的圆心都在弧弦的中垂线上．(iV)两类重要的临界状态与极值条件①刚好穿出磁场边界的条件是带电粒子在磁场中的运动轨迹与边界相切②当粒子运动的速率一定(即在磁场中运动的轨迹半径一定)时,通过的弧长越长,转过的圆心角越大,粒子在有界匀强磁场中运动的时间越长.由图1可以看到,Rl 22sin =θ,粒子在磁场中转过一个劣弧时,对应的弦长越长,转过的圆心角越大,运动时间越长;粒子在磁场中转过一个优弧时则相反.2.动态圆的问题处理方法(i)旋转"半圆"法处理速率相同的动态圆问题如图4所示,对于大量的同种粒子,从空间同一位置以相同的速率υ沿不同的方向垂直．．进入某匀强磁场时,由于速度方向的差异,引起粒子在空间运动轨迹的不同,它们在空间运动的基本特征是:①所有粒子运动的轨迹半径qBmv R =相同 ②所有粒子运动轨迹平面都在垂直于磁场的同一平面内③所有粒子运动轨迹的圆心都在以入射点为圆心、R 为半径的圆周上④所有粒子的运动轨迹所覆盖的空间区域是以入射点为圆心、2R 圆形区域○5同一时刻射入的粒子在经过相同时间t ∆后，每个粒子速度方向改变的角度（偏向角）ϕ、转过的圆心角度α相同，t m qB ∆⋅==ϕα；到入射点的距离l 相同，即位于以射点为圆心、以l 为半径的同一圆周上，其中2sin 2αR l =。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手，一做就错．常见问题分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题”．对于这些问题，针对具体类型，抓住关键要素，问题就能迎刃而解，下面举例说明．一、最值问题的解题关键——抓弦长1．求最长时间的问题例1 真空中半径为R=3×10-2m的圆形区域内，有一磁感应强度为B=0.2T的匀强磁场，方向如图1所示一带正电的粒子以初速度v0=106m / s 从磁场边界上直径ab 一端a 点处射入磁场，已知该粒子比荷为q/m=108C / kg ，不计粒子重力，若要使粒子飞离磁场时偏转角最大，其入射时粒子初速度的方向应如何？（以v0与Oa 的夹角 表示）最长运动时间多长？小结：本题涉及的是一个动态问题，即粒子虽然在磁场中均做同一半径的匀速圆周运动，但因其初速度方向变化，使粒子运动轨迹的长短和位置均发生变化，并且弦长的变化一定对应速度偏转角的变化，同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大．2 ．求最小面积的问题例2 一带电质点的质量为m，电量为q，以平行于Ox 轴的速度v从y轴上的a点射人如图3 所示第一象限的区域．为了使该质点能从x轴上的b点以垂直于x轴的速度v 射出，可在适当的地方加一个垂直于xoy平面、磁感应强度为B的匀强磁场．若此磁场仅分布在一个圆形区域内，试求此圆形磁场区域的最小面积，重力忽略不计．小结：这是一个需要逆向思维的问题，而且同时考查了空间想象能力，即已知粒子运动轨迹求所加圆形磁场的位置．解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁场中做匀速圆周运动，所以粒子运动的1 / 4 圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径．上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长．二、汇聚发散问题的解题关键——抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

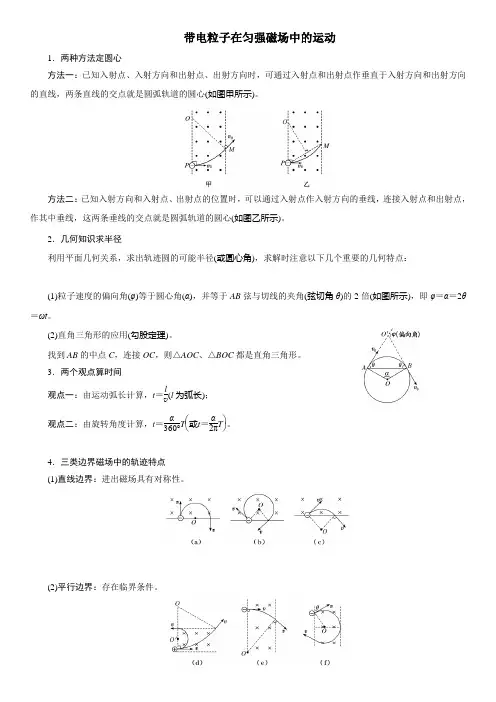

带电粒子在匀强磁场中的运动1．两种方法定圆心方法一：已知入射点、入射方向和出射点、出射方向时，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示)。

方法二：已知入射方向和入射点、出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心(如图乙所示)。

2．几何知识求半径利用平面几何关系，求出轨迹圆的可能半径(或圆心角)，求解时注意以下几个重要的几何特点：(1)粒子速度的偏向角(φ)等于圆心角(α)，并等于AB 弦与切线的夹角(弦切角θ)的2倍(如图所示)，即φ＝α＝2θ＝ωt 。

(2)直角三角形的应用(勾股定理)。

找到AB 的中点C ，连接OC ，则△AOC 、△BOC 都是直角三角形。

3．两个观点算时间观点一：由运动弧长计算，t ＝lv (l 为弧长)； 观点二：由旋转角度计算，t ＝α360°T ⎝⎛⎭⎫或t ＝α2πT 。

4．三类边界磁场中的轨迹特点 (1)直线边界：进出磁场具有对称性。

(2)平行边界：存在临界条件。

(3)圆形边界：等角进出，沿径向射入必沿径向射出。

类型(一)直线边界问题[例1](多选)如图所示，一单边有界磁场的边界上有一粒子源，以与水平方向成θ角的不同速率，向磁场中射入两个相同的粒子1和2，粒子1经磁场偏转后从边界上A点出磁场，粒子2经磁场偏转后从边界上B点出磁场，OA＝AB，则()A．粒子1与粒子2的速度之比为1∶2B．粒子1与粒子2的速度之比为1∶4C．粒子1与粒子2在磁场中运动的时间之比为1∶1D．粒子1与粒子2在磁场中运动的时间之比为1∶2[解析]粒子进入磁场时速度的垂线与OA的垂直平分线的交点为粒子1在磁场中做圆周运动的圆心，同理，粒子进入磁场时速度的垂线与OB的垂直平分线的交点为粒子2在磁场中做圆周运动的圆心，由几何关系可知，两个粒子在磁场中做圆周运动的半径之比为r1∶r2＝1∶2，由r＝m vqB可知，粒子1与粒子2的速度之比为1∶2，A项正确，B项错误；由于粒子在磁场中做圆周运动的周期均为T＝2πmqB，且两粒子在磁场中做圆周运动的轨迹所对的圆心角相同，因此粒子在磁场中运动的时间相同，即C项正确，D项错误。

带电粒子在磁场中的运动因为洛伦兹力F始终与速度v垂直，即F只改变速度方向而不改变速度的大小，所以运动电荷非平行与磁感线进入匀强磁场且仅受洛伦兹力时，一定做匀速圆周运动，由洛伦磁力提==2/。

带电粒子在磁场中运动问题大致可分两种情况：1. 做供向心力，即F qvB mv R完整的圆周运动（在无界磁场或有界磁场中）；2. 做一段圆弧运动（一般在有界磁场中）。

无论何种情况，其关键均在圆心、半径的确定上。

1. 找圆心方法1：若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心。

方法2：若已知粒子轨迹上的两点和其中一点的速度方向，则可作出此两点的连线（即过这两点的圆弧的弦）的中垂线，再画出已知点v的垂线，中垂线与垂线的交点即为圆心。

2. 求半径圆心确定下来后，半径也随之确定。

一般可运用平面几何知识来求半径的长度。

3. 画轨迹在圆心和半径确定后可根据左手定则和题意画出粒子在磁场中的轨迹图。

4. 应用对称规律带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，入射速度方向与出射速度方向与边界的夹角相等，利用这一结论可以轻松画出粒子的轨迹。

临界点是粒子轨迹发生质的变化的转折点，所以只要画出临界点的轨迹就可以使问题得解。

一、由两速度的垂线定圆心例1. 电视机的显像管中，电子（质量为m，带电量为e）束的偏转是用磁偏转技术实现的。

电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图1所示，磁场方向垂直于圆面，磁场区的中心为O，半径为r。

当不加磁场时，电子束将通过O点打到屏幕的中心M点。

为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感强度B应为多少？图1解析：如图2所示，电子在匀强磁场中做圆周运动，圆周上的两点a、b分别为进入和射出的点。

做a、b点速度的垂线，交点O1即为轨迹圆的圆心。

图2设电子进入磁场时的速度为v，对电子在电场中的运动过程有=22/eU mv对电子在磁场中的运动（设轨道半径为R）有=2/evB mv R由图可知，偏转角θ与r、R的关系为θ2=r Rtan(/)/联立以上三式解得θ122=(/)/tan(/)B r mU e二、由两条弦的垂直平分线定圆心例2. 如图3所示，有垂直坐标平面的范围足够大的匀强磁场，磁感应强度为B，方向向里。

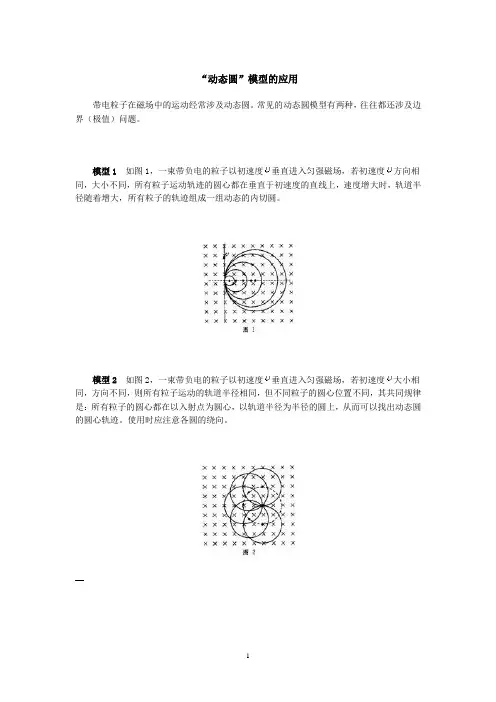

“动态圆”模型的应用带电粒子在磁场中的运动经常涉及动态圆。

常见的动态圆模型有两种，往往都还涉及边界（极值）问题。

模型1如图1，一束带负电的粒子以初速度垂直进入匀强磁场，若初速度方向相同，大小不同，所有粒子运动轨迹的圆心都在垂直于初速度的直线上，速度增大时，轨道半径随着增大，所有粒子的轨迹组成一组动态的内切圆。

模型2如图2，一束带负电的粒子以初速度垂直进入匀强磁场，若初速度大小相同，方向不同，则所有粒子运动的轨道半径相同，但不同粒子的圆心位置不同，其共同规律是：所有粒子的圆心都在以入射点为圆心，以轨道半径为半径的圆上，从而可以找出动态圆的圆心轨迹。

使用时应注意各圆的绕向。

例1．如图所示，在圆形区域内存在一垂直于纸面向里的匀强磁场，一束速率各不相同的质子从A点沿圆形磁场的半径方向射入磁场。

关于质子在该磁场内的运动情况，下列说法正确的是（）A．运动时间越长的，其轨迹越长B．运动时间越长的，其射出磁场时的速率越大C．运动时间越长的，其轨迹对应的圆心角越大D．运动时间越长的，其速度方向的偏转角越大解析：该题考查动态圆的模型1．质子沿半径方向射入，沿另一半径方向射出，轨迹半径r＝，偏转角等于圆心角θ＝2arctan ＝2arctan ，偏转时间t＝＝·arctan ．由此可得偏转时间越长，圆心角越大，运动速率越小，选项C．D正确．答案：CD例2．如图甲所示，宽h＝2 cm的有界匀强磁场的纵向范围足够大，磁感应强度的方向垂直纸面向里。

现有一群带正电的粒子从O点以相同的速率，从平面内的各个方向射入磁场。

若粒子在磁场中做匀速圆周运动的轨迹半径r均为5 cm，不计粒子的重力，则（）A．右边界：－4 cm＜y＜4 cm内有粒子射出B．右边界：y＞4 cm和y＜－4 cm内有粒子射出C．左边界：y＞8 cm内有粒子射出D．左边界：0＜y＜8 cm内有粒子射出解析：该题考查动态圆的模型2。

作出如图乙所示的示意图，由几何关系可得：临界点距x轴的间距y＝＝4 cm。

直线线边界平行边界圆形边界磁场径向射入，径向射出结论：对准圆心射入，速度越大，偏转角和圆心角都越小，运动时间越短磁聚焦和磁发散磁发散磁聚焦当磁场圆半径R 与轨迹圆半径r 相等时，平行于切线，聚焦于切点最小面积当粒子圆半径R＞磁场圆半径r时，粒子在磁场中运动最长时间为弦长对应时间当粒子圆半径R＜磁场圆半径r时，粒子在磁场中运动时磁场圆与轨迹圆的交线为粒子圆的直径时，粒子离开磁场时位置距出发点最远动态圆的半径不变，绕圆上一点旋转，此时动态圆的原心为一半径为R的圆。

对应问题类型为：一群粒子以同一速率沿各个方向入射动态圆的半径发生变化，从圆上一点向外扩张。

这类问题抓住两个要点：①刚好穿出磁场边界的条件是带电粒子在磁场中的运动轨迹与边界相切②不管速率变化还是一定，圆周角越大，对应时间越长粒子与边界的范围问题三角形边界多解性问题正方形边界一、带电粒子在圆形磁场中的运动结论1：对准圆心射入,必定沿着圆心射出结论2：对准圆心射入，速度越大，偏转角和圆心角都越小，运动时间越短。

结论3：运动半径相同(v相同)时，弧长越长对应时间越长。

结论4：磁场圆的半径与轨迹圆的半径相同时,“磁会聚”与“磁扩散”题型一、对准圆心射入例1 电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示。

磁场方向垂直于圆面。

磁场区的中心为O，半径为r。

当不加磁场时，电子束将通过O点而打到屏幕的中心M点。

为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？要点提示如图所示例2：在圆形区域的匀强磁场的磁感应强度为B，一群速率不同的质子自A点沿半径方向射入磁场区域，如图所示，已知该质子束中在磁场中发生偏转的最大角度为1060，圆形磁场的区域的半径为R，质子的质量为m，电量为e，不计重力，则该质子束的速率范围是多大？要点提示变1．在圆形区域内有垂直纸面向里的匀强磁场．从磁场边缘A点沿半径方向射人一束速率不同的质子，对这些质子在磁场中的运动情况的分析中，正确的是：A.运动时间越长的，在磁场中通过的距离越长B.运动时间越短的，其速率越大C.磁场中偏转角越小的，运动时间越短D.所有质子在磁场中的运动时间都相等参考答案 BC题型二、偏离圆心射入（定圆旋转法）定圆旋转带电粒子从坐标原点以大小不变而方向变化的速度射入匀强磁场中，把其轨迹连续起来观察可认为是一个半径不变的定圆，根据速度方向的变化以入射点为轴在旋转例1 如图所示，磁感应强度为B的匀强磁场垂直于纸面向里，PQ为该磁场的右边界线，磁场中有一点O到PQ的距离为r。

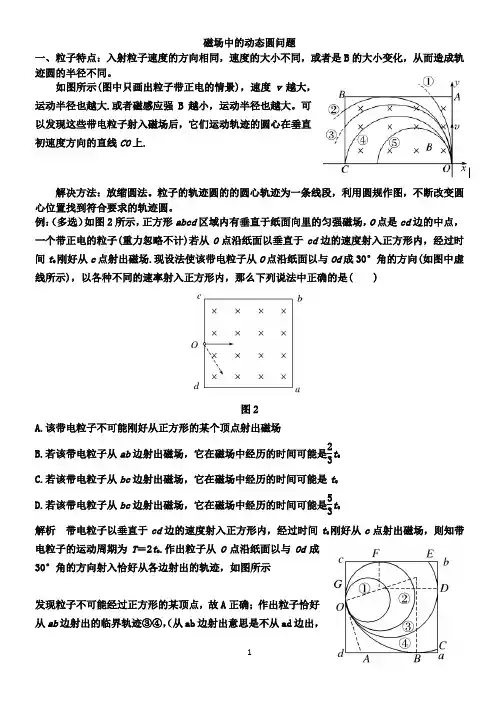

磁场中的动态圆问题一、粒子特点：入射粒子速度的方向相同，速度的大小不同，或者是B 的大小变化，从而造成轨迹圆的半径不同。

如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动半径也越大.或者磁感应强B 越小，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线CO 上.解决方法：放缩圆法。

粒子的轨迹圆的的圆心轨迹为一条线段，利用圆规作图，不断改变圆心位置找到符合要求的轨迹圆。

例：（多选）如图2所示，正方形abcd 区域内有垂直于纸面向里的匀强磁场，O 点是cd 边的中点，一个带正电的粒子(重力忽略不计)若从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场.现设法使该带电粒子从O 点沿纸面以与Od 成30°角的方向(如图中虚线所示)，以各种不同的速率射入正方形内，那么下列说法中正确的是( )图2A.该带电粒子不可能刚好从正方形的某个顶点射出磁场B.若该带电粒子从ab 边射出磁场，它在磁场中经历的时间可能是23t 0C.若该带电粒子从bc 边射出磁场，它在磁场中经历的时间可能是t 0D.若该带电粒子从bc 边射出磁场，它在磁场中经历的时间可能是53t 0解析 带电粒子以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场，则知带电粒子的运动周期为T ＝2t0.作出粒子从O 点沿纸面以与Od 成30°角的方向射入恰好从各边射出的轨迹，如图所示发现粒子不可能经过正方形的某顶点，故A 正确；作出粒子恰好从ab 边射出的临界轨迹③④，（从ab 边射出意思是不从ad 边出，就是和ad 边相切，与ab 边相切）由几何关系知圆心角不大于150°，在磁场中经历的时间不大于512个周期，即56t 0；圆心角不小于60°，在磁场中经历的时间不小于16个周期，即13t 0，故B 正确；作出粒子恰好从bc 边射出的临界轨迹②③，由几何关系知圆心角不大于240°，在磁场中经历的时间不大于23个周期，即43t 0；圆心角不小于150°，在磁场中经历的时间不小于512个周期，即56t 0，故C 正确；若该带电粒子在磁场中经历的时间是56个周期，即53t 0.粒子轨迹的圆心角为θ＝53π，速度的偏向角也为53π，根据几何知识得知，粒子射出磁场时与磁场边界的夹角为30°，必定从cd 边射出磁场，故D 错误.答案 ABC例2、如图所示，在边长为2a 的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m 、电荷量为－q (q >0)的带电粒子(重力不计)从AB 边的中心O 以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB 边的夹角为60°，若要使粒子能从AC 边穿出磁场，则匀强磁场磁感应强度的大小B 需满足( )A.B >3mv3aqB.B <3mv 3aqC.B >3mv aqD.B <3mvaq答案 B解析 若粒子刚好达到C 点时，其运动轨迹与AC 相切，如图所示，则粒子运动的半径为r 0＝atan 30°＝3a .由qvB ＝mv 2r 得r ＝mvqB，粒子要能从AC 边射出，粒子运行的半径应满足r >r 0，解得B <3mv3aq，选项B 正确.3、(多选)(2018·湖北省十堰市调研)如图12所示，有一垂直于纸面向外的有界匀强磁场，磁场的磁感应强度为B ，其边界为一边长为L 的正三角形(边界上有磁场)，A 、B 、C 为三角形的三个顶点．今有一质量为m 、电荷量为＋q 的粒子(不计重力)，以速度v ＝3qBL4m从AB 边上的某点P 既垂直于AB 边又垂直于磁场的方向射入磁场，然后从BC 边上某点Q 射出．若从P 点射入的该粒子能从Q 点射出，则( )A ．PB <1＋34L B ．PB <2＋34L C ．QB ≤34L D ．QB ≤12L答案 BD解析 粒子在磁场中运动的轨迹如图所示：粒子在磁场中的运动轨迹半径为r ＝mv Bq ，因此可得r ＝34L ，当入射点为P 1，圆心为O 1，且此刻轨迹正好与BC 相切时，PB 取得最大值，若粒子从BC 边射出，根据几何关系有PB <P 1B ＝2＋34L ，A错误，B 正确；当运动轨迹为弧P 2Q 时，即O 2Q 与AB 垂直时，此刻QB 取得最大值，根据几何关系有QB ＝rsin 60°＝12L ，所以有QB ≤12L ，C 错误，D 正确．二、粒子特点：入射粒子速度的方向不相同，速度的大小相同。
