几何量公差与检测补充复习题.docx

练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为+0.019mm，下偏差为-0.019mm。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。

5．φ30 +0.0210mm的孔与φ30-0.007-0.020mm的轴配合，属于基孔制间隙配合。

6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。

8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。

9．某轴尺寸为Φ10-0.018-0.028mm，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。

当轴实际尺寸为Φ9.972mm是，允许的垂直度误差达最大，可达0.02 mm。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

16．φ45+0.005 0mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为 -0.050 mm 。

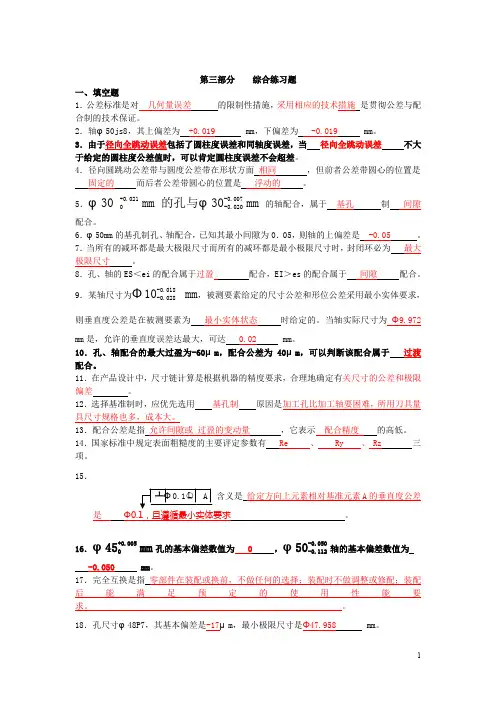

第三部分 综合练习题一、填空题 1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021mm 的孔与φ30-0.007-0.020mm的轴配合，属于 基孔 制 间隙配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018-0.028mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

《几何量公差与检测(第十版)甘永立主编》期末复习提纲work Information Technology Company.2020YEAR一、绪论1.互换性用公差来保证2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益3.互换性优点：缩短设计周期，降低成本，提高寿命等。

4.互换性不是在任何情况下都适用5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现7.分组装配时对应组内零件可以互换，非对应组内不能互换，零件互换范围有限8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求9.标准化是互换生产的基础10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）：R5(1015⁄),R10(1015⁄),R20,R40,R80⁄，自1以后隔（3-1）个数从R10取一个优先数系11.派生系列Rr/p（R10/3）公比10310（1与10合并）1.00 2.00 4.00 8.00 16.0 32.0…12.派生系列Rr/p（R5/2）公比1025⁄，自1以后隔（2-1）个数从R5取一个优先数系（1与10合并）1.00 2.50 6.30 16.0 40.0 100…二、几何量测量基础1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素2.量块和线纹尺都是量值传递媒介3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。

5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸7.“等”>“级”等级8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一选取9.间接测量常用于受条件限制而无法进行直接测量的场合10.相对测量的测量精度比绝对测量精度要高11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合12.绝对误差：评定或比较大小相同的被测几何量的测量精度13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示三、孔/轴公差与配合1.孔大写，轴小写2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。

几何量公差与检测试卷A 参考答案及评分标准
一、填空题（共20分，每空1分）。

1、系统误差；随机误差。

2、采用小径d 定心。

3、20个；18IT ；01IT 。

4、h ；0=es 。

5、50φ；7K ； 7IT 。

6、位置度：；同轴度： ； 对称度：。

7、传递运动的准确性（或运动精度）；传递运动的平稳性（或工作平稳性精度）；载荷分布的均匀性（或接触精度）。

8、间隙配合；过盈配合；过渡配合。

二、判断题（用√表示对，×表示错，填入括号内，每题1.5分，计10分）。

1、√
2、×
3、×
4、√
5、×
6、√
7、×
8、×
9、√ 10、√
三、选择题（单项选择题，每小题1.5分，计15分）。

1、c
2、c
3、b
4、c
5、b
6、a
7、a
8、b
9、d 10、d
四、（20分）
公差带如图：（9分）
配合性质：过渡配合（3分）
m es EI Y μ21210max -=-=-=（4分）
m ei ES X μ28230max +=-+=-=（4分）
五、改正图中形位公差标注的错误（不改变形位公差项目）（共15分）。

每改正一处错误得3分。

几何公差及检测的习题答案几何公差及检测的习题答案在制造业中，几何公差及其检测是非常重要的一环。

几何公差是指零件在加工过程中所允许的尺寸偏差范围，而其检测则是为了确保零件的质量和功能。

本文将通过一些习题来解释几何公差及其检测的相关知识。

1. 请计算以下两个零件的平行度公差，并说明哪一个更容易满足要求。

零件A：两个平行面的距离为10mm，公差为±0.05mm。

零件B：两个平行面的距离为20mm，公差为±0.1mm。

答案：平行度公差是指两个平行面之间的距离偏差。

根据给定的数据，零件A的平行度公差为±0.05mm，而零件B的平行度公差为±0.1mm。

因此，零件A更容易满足要求，因为其公差范围更小。

2. 请计算以下零件的圆度公差，并说明是否满足要求。

零件C：直径为50mm，公差为±0.02mm。

答案：圆度公差是指一个圆形零件的直径偏差。

根据给定的数据，零件C的直径为50mm，公差为±0.02mm。

如果零件的实际直径在49.98mm到50.02mm之间，则满足要求。

3. 请计算以下零件的垂直度公差，并说明是否满足要求。

零件D：两个垂直面的夹角为90度，公差为±0.1度。

答案：垂直度公差是指两个垂直面之间的夹角偏差。

根据给定的数据，零件D的夹角为90度，公差为±0.1度。

如果零件的实际夹角在89.9度到90.1度之间，则满足要求。

4. 请计算以下零件的平面度公差，并说明是否满足要求。

零件E：一个平面的表面与一个参考平面的距离为0.1mm，公差为±0.02mm。

答案：平面度公差是指一个平面与一个参考平面之间的距离偏差。

根据给定的数据，零件E的距离为0.1mm，公差为±0.02mm。

如果零件的实际距离在0.08mm到0.12mm之间，则满足要求。

通过以上习题，我们可以看到几何公差的计算和检测是非常重要的。

几何公差的合理设计和有效检测可以确保零件的质量和功能。

一、绪论1.互换性用公差来保证2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益3.互换性优点：缩短设计周期，降低成本，提高寿命等。

4.互换性不是在任何情况下都适用5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现7.分组装配时对应组零件可以互换，非对应组不能互换，零件互换围有限8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求9.标准化是互换生产的基础10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）：R5(),R10(),R20,R40,R8011.派生系列Rr/p（R10/3）公比，自1以后隔（3-1）个数从R10取一个优先数系（1与10合并）1.00 2.00 4.00 8.00 16.0 32.0…12.派生系列Rr/p（R5/2）公比，自1以后隔（2-1）个数从R5取一个优先数系（1与10合并）1.00 2.50 6.30 16.0 40.0 100…二、几何量测量基础1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素2.量块和线纹尺都是量值传递媒介3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。

5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸7.“等”>“级”等级8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一选取9.间接测量常用于受条件限制而无法进行直接测量的场合10.相对测量的测量精度比绝对测量精度要高11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合12.绝对误差：评定或比较大小相同的被测几何量的测量精度13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示三、孔/轴公差与配合1.孔大写，轴小写2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。

几何精度设计与检测模拟试卷考试时间:100 分钟考试方式:闭卷学院班级姓名学号题号一二三四五总分分数10 15 25 20 30 100得分阅卷人一、判断题(每小题1分,共10分1.为减少测量误差,一般不采用间接测量。

(2.使用的量块数越多,组合出的尺寸越准确。

(3.某一零件的实际尺寸正好等于其基本尺寸,则这尺寸必适合格。

(4.某平面对基准平面的平行度误差为0.05mm,那么这平面的平面度误差一定不大于0.05mm。

(5.对同一要素既有位置公差要求,又有形状公差要求时,形状公差值应大于位置公差值。

(6.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

(7.当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界。

(8.零件的尺寸精度越高,通常表面粗糙度参数值相应取得越小。

(9.受交变载荷的零件,其表面粗糙度值应小。

(10.螺纹中径是影响螺纹互换性的主要参数。

(二、选择题(每小题 1 分,共 15 分在下列每小题的四个备选答案中选出一个正确的答案,并将其字母标号填入题干的括号内。

1.零件的截面轮廓形状波距小于1mm的属于(。

A.形状误差B. 位置误差C. 粗糙度D. 波纹度2. Φ40f6、Φ40f 7和Φ40f 8的相同偏差是(。

A.下偏差B. 上偏差C. 实际偏差D. 公差3.Φ55G8/h8与Φ55G9/h9两种配合的(相同。

A.最小间隙B. 最大间隙C.平均间隙D. 间隙变动范围4. 下列配合中,最松的配合为(。

A.H7/h6B. JS7/h6C. H7/f6D. U7/h65.向心轴承的公差等级从高到低分为(。

A. 2、3、4、5、6五级B. 2、4、5、6、0五级C. 1、2、3、4、5五级D. 2、3、4、5、0 五级6.基本偏差代号为a~h的轴与基本偏差代号为H的孔的配合属于(。

A. 基孔制过盈配合B. 基孔制过渡配合C. 基孔制间隙配合D. 基轴制间隙配合7.齿轮的齿距偏差主要影响齿轮传动的(。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

2-8 几何量测量方法中，绝对测量与相对测量有何区别？直接测量与间接测量有何区别？交举例说明。

2-9 测量误差的绝对误差与相对误差有何区别？两者的应用场合有何不同？2-10 测量误差按特点和性质可分为哪三类？试说明产生这三类测量误差的主要因素。

2-11 试说明三类测量误差各自的特性，可用什么方法分别发现、消除或减小这三类测量误差，以提高测量精度？2-12 如何估算服从正态分布的随机误差的大小？服从正态分布的随机误差具有哪四个基本特性。

2-13 进行等精度测量时，以多次重复测量的测量列算术平均值作为测量结果的优点是什么？它可以减小哪类测量误差对测量结果的影响？2-14 进行等精度测量时，怎样表示单次测量和多次重复测量的测量结果？测量列单次测量值和算术平均值的标准偏差有何区别？2-15 什么是函数误差？如何计算函数系统误差和函数随机误差？习题一、判断题（正确的打√，错误的打×）1、直接测量必为绝对测量。

( )2、为减少测量误差，一般不采用间接测量。

( )3、为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )4、使用的量块数越多，组合出的尺寸越准确。

( )5、0~25mm千分尺的示值范围和测量范围是一样的。

几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。

（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。

（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。

N2．如图所示零件，试在图样上标注各项形位公差要求。

（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。

3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。

（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。

4．将下列形位公差要求标注在图样上。

（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。

5．将下列形位公差要求标注在图样上。

（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。

一、绪论1.互换性用公差来保证2.在满足功能要求的前提下，公差应该尽量规定的大一些，以获得最佳的技术经济效益3.互换性优点：缩短设计周期，降低成本，提高寿命等。

4.互换性不是在任何情况下都适用5.完全互换性简称互换性，以零部件装配或更换时不需要挑选或修配为条件6.不完全互换性简称有限互换性，可以用分组装配法，调整法或其他来实现7.分组装配时对应组零件可以互换，非对应组不能互换，零件互换围有限8.调整法是在装配或使用中，对某一零件按所需的尺寸进行调整，以达到装配精度要求9.标准化是互换生产的基础10.规定10进等比数列为优先数列，规定了5个系列（4个基本系列，1个补充系列）：R5(),R10(),R20,R40,R8011.派生系列Rr/p（R10/3）公比，自1以后隔（3-1）个数从R10取一个优先数系（1与10合并）1.00 2.00 4.00 8.00 16.0 32.0…12.派生系列Rr/p（R5/2）公比，自1以后隔（2-1）个数从R5取一个优先数系（1与10合并）1.00 2.50 6.30 16.0 40.0 100…二、几何量测量基础1.完整的测量包括被测对象，计量单位，测量方法和测量精度四个要素2.量块和线纹尺都是量值传递媒介3.量块除了传递媒介之外，还可以用来检定和调整设备，也可以直接测量工件4.量块分级，量块的制造精度分为五级：K,0,1,2,3，K最高，3最低。

5.量块分等，量块的检定精度分为五等：1,2,3,4,5，1最高，5最低6.按“级”:量块的标称长度作为工作尺寸，按“等”:量块中心长度的实际尺寸作为工作尺寸7.“等”>“级”等级8.组合量块时为减少误差，一般使用不超过4块，从消去工作尺寸的最小尾数开始，逐一选取9.间接测量常用于受条件限制而无法进行直接测量的场合10.相对测量的测量精度比绝对测量精度要高11.综合测量适用于只要求判断合格与否，而不要得到具体误差值的场合12.绝对误差：评定或比较大小相同的被测几何量的测量精度13.相对误差：评定或比较大小不相同的被测几何量的测量精度，常用百分比表示三、孔/轴公差与配合1.孔大写，轴小写2.孔的公称尺寸D，上/下极限尺寸D max/D min；轴的上/下极限尺寸d max/d min。

一、选择题1.对于孔，A ~ H的基本偏差是。

A.EI;B.ES;C.ei;D.es2．_____为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。

Ａ、基轴制是实际偏差Ｂ、基轴制是基本偏差Ｃ、基孔制是实际偏差Ｄ、基孔制是基本偏差3. 形状误差的评定准则应当符合_____。

Ａ、公差原则Ｂ、包容原则Ｃ、最小条件Ｄ、相关原则4. 公差原则是指_____。

Ａ、确定公差值大小的原则Ｂ、制定公差与配合标淮的原则Ｃ、形状公差与位置公差的关系Ｄ、尺寸公差与形位公差的关系5．径向全跳动公差带的形状与的公差带形状相同。

A.同轴度B.圆度C.圆柱度D.线的位置度6、某轴线对基准中心平面的对称度公差值为０.１ｍｍ，•则该轴线对基准中心平面的允许偏离量为____。

Ａ、０.１ｍｍＢ、０.０５ｍｍＣ、０.２ｍｍＤ、φ０.１7、若某测量面对基准面的平行度误差为０.０８ｍｍ，则其_____误差必不大于０.０８ｍｍ。

Ａ、平面度Ｂ、对称度Ｃ、垂直度Ｄ、位置度8、在建立基准时，基准与基准要素之间的联系应遵守_____。

Ａ、公差原则Ｂ、独立原则Ｃ、最小条件Ｄ、包容原则9、评定参数_____更能充分反应被测表面的实际情况。

Ａ、轮廓的最大高度Ｂ、微观不平度十点高度Ｃ、轮廓算术平均偏差Ｄ、轮廓的支承长度率10、作用尺寸是由_____而形成的一个理想圆柱的尺寸。

Ａ、实际尺寸和形状误差综合影响Ｂ、极限尺寸和形状误差综合影响Ｃ、极限尺寸和形位误差综合影响Ｄ、实际尺寸和形位误差综合影响11、同轴度公差属于_____。

Ａ、形状公差Ｂ、定位公差Ｃ、定向公差Ｄ、跳动公差12、形位公差的公差带通常有_____要素。

Ａ、两个Ｂ、五个Ｃ、四个Ｄ、三个13.最小实体尺寸是指。

A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸14.含有的测得值应该按一定的规则，从一系列测得值中予以删除。

成绩统计表题号一二三四五六七八合计得分阅卷人考生姓名：___________学号层次专业一、填空题（共20分，每空1分）。

1、测量误差按其性质和特点分为、和粗大误差三类。

2、》公差与检测尺寸矩形花键《871144-GB规定矩形花键的定心方为。

3、常用尺寸标准公差等级分为等级，其中最低级是，最高级是。

4、基轴制中基准轴的基本偏差代号是；上偏差为。

5、750Kφ孔的基本尺寸为，孔的公差带代号为，孔的公差等级为。

6、定位公差项目有、和三项。

7、齿轮的传动精度要求有、和三个方面。

8、根据孔、轴公差带关系，配合分为、和三种。

二、判断题（用√表示对，×表示错，填入括号内，每题1.5分，计10分）。

（）1、尺寸偏差可为正值、负值或零。

（）2、过渡配合可能具有间隙，也可能具有过盈。

因此，过渡配合可能是间隙配合，也可能是过盈配合。

（）3、测量误差是指量具本身的误差。

（）4、按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈（）5、齿轮的精度愈高，则齿轮副的侧隙越小。

（）6、测量误差是不可避免的。

（）7、不论公差数值是否相等，只要公差等级相同；尺寸的精确程度就相同。

（）8、在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。

（）9、滚动轴承的内圈采用基孔制，外圈采用基轴制。

（）10、工作量规通端的磨损极限尺寸等于被检验零件的最大实体尺寸。

三、选择题（单项选择题，每小题1.5分，计15分）。

1、孔的下偏差大于轴的上偏差的配合，应是（）配合。

a.过盈 b.过渡 c.间隙2、配合尺寸ф83H7中的数值7表示（）。

a.孔公差范围的位置在零线处b.轴的公差等级c.孔的公差等级d.偏差值总和3、未注公差尺寸是（）。

a. 没有公差的尺寸b. 有公差的尺寸，且公差相对较小c.有公差的尺寸，且公差相对较大4、最大实体尺寸是指（）。

a.孔和轴的最大极限尺寸b.孔和轴的最小极限尺寸c.孔的最小极限尺寸和轴的最大极限尺寸d.孔的最大极限尺寸和轴的最小极限尺寸5、孔、轴公差带的相对位置反映（）程度。

《互换性原理与技术测量》一、填空题(共20分，每空1分)1．一个孔或轴允许尺寸的两个极端称为。

2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为____________。

3.配合基准制分__________和__________两种。

一般情况下优先选用______________。

4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基_________制。

5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____________、_______________ 、________________、________________ 。

6. 普通螺纹结合的基本要求为__________、__________。

7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。

8．公差原则分__________和相关要求，相关要求包括____________、_______________ 、________________、________ 四种。

9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。

二、选择题（共10分，每题1分）1．当孔与轴的公差带相互交叠时，其配合性质为（）。

A. 间隙配合B. 过渡配合C. 过盈配合2．公差带的大小由（）确定。

A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。

A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。

A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。

A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。

A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。
