数据中心机房节能措施一、背景介绍数据中心是现代社会信息化建设的核心基础设施，但由于其高密集度的硬件设备和大量的电力消耗，导致能源消耗量巨大。
为了提高数据中心的能源利用效率，降低运行成本，采取适当的节能措施是非常必要的。
二、节能措施1. 优化机房布局- 合理规划机房空间布局，避免设备过度密集，确保空气流通畅通，降低设备运行温度。
- 合理设置冷热通道，通过冷热空气隔离，减少冷气浪费。
- 采用高效的机柜布局，确保设备散热良好，减少能量损耗。
2. 优化空调系统- 选择高效的空调设备，如采用变频调节的精密空调系统，根据机房负荷自动调整制冷量，提高能源利用效率。
- 定期清洁和维护空调设备，确保其正常运行，减少能量浪费。
- 采用冷热通道隔离技术，减少冷气流失，提高空调系统效率。
3. 优化供电系统- 采用高效的供电设备，如UPS（不间断电源）和PDU（电源分配单元），提高供电效率。
- 优化供电系统的设计，减少电能转换损耗。
- 定期检查供电设备，确保其正常运行，减少能源浪费。
4. 优化照明系统- 采用LED照明灯具，比传统的白炽灯和荧光灯更加节能。
- 安装感应器和定时器，根据机房使用情况自动调节照明需求，减少能源浪费。
5. 优化设备选型- 选择能效比较高的服务器、存储设备和网络设备，减少能源消耗。
- 优化设备配置，避免设备过度配置导致能源浪费。
6. 优化冷却系统- 采用自然冷却系统，如地源热泵、冷却塔等，利用自然资源减少机房冷却能耗。
- 采用水冷技术，将热量转移到冷却水中，提高冷却效率。
7. 优化监控系统- 安装温湿度传感器，实时监测机房温湿度，及时调整空调设备，提高能源利用效率。
- 安装能耗监控系统，对机房能耗进行实时监测和分析，及时发现问题并采取相应措施。
8. 员工培训和意识提升- 培训员工关于节能意识和操作技巧，提高员工对节能措施的理解和执行能力。
- 定期组织节能知识宣传活动，提高员工对节能重要性的认识。
三、效果评估1. 能源消耗降低通过采取上述节能措施，数据中心机房的能源消耗将得到一定程度的降低，从而降低运营成本。
关键词：冷通道,冷通道动环监控系统,封闭冷通道
在数据中心机房中，为了实现能源的高可利用率，一般都会考虑设置封闭式冷通道，与之配套的自然还有动环监控系统。
封闭冷通道动环监控系统对精密配电、EPD、UPS、空调、温湿度、烟感等进行实
施监控，并可实现与消防模块的联动控制，精确控制天窗、门禁，实现高效、智能的监管。
一、什么是数据中心机房中的封闭冷通道？
封闭冷通道是指在机柜间或机柜内构建专门限于机柜设备制冷用的，它能与机房环境热气完全隔离，并将冷空气限制在机柜中。
它可以避免冷热空气混合、限制冷气设备散热作用、改善冷空气利用率、提高机房制冷效率和制冷效果。
二、封闭冷通道动环监控系统的作用
1、封闭冷通道动环监控系统将冷空气局限在机柜小环境中，冷空气必须通
过机柜才能释放到机房、实现空气循环，有利于机柜中所有设备散热，可彻底解决机柜中局部过热问题；
2、封闭冷通道动环监控系统将冷热气体完全隔离，提高了回风温度，解决了机房环境温度过低、机柜设备温度过高的困境，避免了空调无效工作，提高了制冷效率和制冷效果；
3、封闭冷通道动环监控系统可有效降低机房能源消耗率PUE数值，提高数据中心效率，可增加机柜设备存放密度，提高数据中心的IT设备容积率。
封闭冷通道动环监控系统实现了一个小型封闭环境内的动力环境与门禁等子系统的全面监控，它的存在让小空间充满了大智慧。
![关于数据中心机房冷热通道[1]](https://uimg.taocdn.com/6a2fcc1fbdd126fff705cc1755270722192e598c.webp)
关于数据中心机房冷热通道正文：1\引言本文档旨在说明数据中心机房冷热通道的相关细节和管理方案。
数据中心机房是一个关键的基础设施，冷热通道的设计和管理对于数据中心的运行和效能至关重要。
2\冷热通道概述2\1 冷热通道定义冷热通道是指在数据中心机房中，将冷气供应到服务器机柜前面，以确保服务器的温度正常工作的通道。
2\2 冷热通道的作用和优势冷热通道的设置可以带来多重好处：有效控制和改善机房的散热效果，提高服务器的工作性能和稳定性。
降低能源消耗，减少能源费用的支出。
延长服务器的使用寿命，降低硬件故障率。
提高机房的安全性等。
3\冷热通道设计3\1 机房布局合理的机房布局是冷热通道设计的基础。
需要考虑机柜与机柜之间的间距，通风口的设置位置，空调设备的摆放位置等。
3\2 冷热通道隔离通过设置隔离板或防护罩来区分冷热通道，确保冷气只供应到机柜前面，避免冷气的浪费和对其他设备造成干扰。
3\3 机柜排列方式机柜排列方式有两种：前后排列和冷热通道隔离排列。
前后排列是指机柜背面相对，冷气通道在两侧。
冷热通道隔离排列是指机柜背面面对面，冷气通道在背后。
根据机房的具体情况，选择合适的排列方式。
4\温度和湿度控制4\1 温度控制在冷热通道中，对机柜内的温度进行控制非常重要。
根据设备的要求，通常将温度设置在18\27℃之间，并采用温控设备进行监测和调节。
4\2 湿度控制机房的湿度也需要进行控制，通常将湿度设置在40\60%之间。
可以采用加湿器和除湿器等设备进行湿度的调节，并配备湿度监测设备。
5\散热管理5\1 空调系统空调系统是冷热通道中最重要的组成部分，需要选择适合的空调设备，并定期检查和维护，保证正常运行。
5\2 换热设备换热设备的设计和选择对于冷热通道的效果至关重要。
可以采用风冷换热器或水冷换热器等设备，根据需求选择合适的换热设备。
6\监测和维护6\1 温湿度监测机房冷热通道需要配备温湿度监测设备，实时监测温度和湿度，及时发现异常情况，并采取相应的措施进行调整。
数据中心热通道封闭技术介绍-概述说明以及解释1.引言1.1 概述数据中心热通道封闭技术是指通过在数据中心内部设置封闭的热通道，将热空气和冷空气有效隔离，提高数据中心的散热效率和节能效果。
随着数据中心规模的不断扩大和数据处理需求的增加，热量管理成为数据中心设计和运营中的关键问题。
热通道封闭技术作为一种有效的热管理方法，正逐渐受到数据中心管理者的关注和应用。
本文将从数据中心热通道封闭技术的定义、优势和应用场景三个方面进行介绍，希望能为读者提供更全面的了解和应用指导。
1.2 文章结构:本文主要分为引言、正文和结论三个部分。
在引言部分中，将概述文章的主题以及介绍文章结构，同时说明本文的目的。
在正文部分，将详细介绍数据中心热通道封闭技术的定义、优势和应用场景，以帮助读者更好地了解该技术和其重要性。
最后在结论部分，总结文章的主要内容，展望未来数据中心热通道封闭技术的发展前景，同时给出结束语，为整篇文章画上完美的句号。
通过以上结构，希望读者能够对数据中心热通道封闭技术有更深入的了解和认识。
1.3 目的数据中心热通道封闭技术的介绍旨在帮助读者了解这一技术的概念、优势以及应用场景。
通过本文，读者可以更好地理解数据中心热通道封闭技术的工作原理和作用，并且能够在实际应用中更好地利用这一技术提高数据中心的效率和性能。
同时，本文也旨在引发读者对于数据中心热通道封闭技术未来发展的思考，从而促进该领域的进一步研究和应用。
希望通过本文的介绍，读者能够对数据中心热通道封闭技术有一个全面的认识，并能够在实践中获得更好的应用效果。
2.正文2.1 数据中心热通道封闭技术的定义数据中心热通道封闭技术是一种用于优化数据中心热管理的技术。
在传统数据中心中，服务器排列在机架上，通过热通道和冷通道的流动，来维持服务器的温度。
然而，热通道和冷通道之间的隔离并不完美，导致热空气和冷空气之间会发生热交换，降低了冷却效果。
热通道封闭技术通过在机架顶部安装盖板或其他隔离设备，将热通道完全封闭起来，避免了热空气与冷空气之间的混合。
关于数据中心机房冷热通道正文：1·引言数据中心机房冷热通道是数据中心网络设施中的一个重要环节，它对保证数据中心正常运行和设备的稳定性起着关键作用。
本文将详细介绍数据中心机房冷热通道的定义、设计原则、实施步骤以及相关安全措施。
2·冷热通道的定义冷热通道是数据中心机房中用来控制冷热空气流动的设施。
通常，机房会设置冷通道和热通道，以确保设备在良好的温度范围内运行。
冷通道用于供应冷空气给设备，而热通道则用于排出设备产生的热空气。
3·冷热通道的设计原则3·1 机房布局冷热通道的设计应结合整个数据中心机房的布局，使得冷空气能够有效地进入设备，而热空气能够顺利排出。
机房布局应考虑设备的密集度、电力供应和排热系统的位置等因素。
3·2 冷通道的设计冷通道的设计应确保冷空气能够直接引入设备，降低温度并增加设备的寿命。
冷通道应尽可能减少冷空气的泄漏，避免浪费。
常见的冷通道设计包括封闭式冷通道和扩散式冷通道。
3·3 热通道的设计热通道的设计应确保设备产生的热空气能够迅速排出机房，避免设备过热。
热通道的设计应考虑合适的风扇、空调系统和通风设备，保证热空气能够有效地被排出。
4·冷热通道的实施步骤4·1 规划根据数据中心机房的布局和需要，进行通道的规划。
确定冷热通道的位置、尺寸和数量等。
4·2 设备安装按照规划好的通道位置，安装冷通道和热通道的设备，包括壁板、天花板、密封门等。
4·3 连接设备根据设备的需要，连接通风设备、风扇和空调系统等。
确保冷热空气流动的畅通。
4·4 测试和调整安装完毕后，进行冷热通道的测试。
检查通风设备和空调系统的运行情况，并根据需要进行调整。
5·相关安全措施5·1 防火措施在机房冷热通道的设计和实施过程中，必须考虑防火措施。
安装防火墙、烟雾报警器和灭火系统等设备，并定期进行测试和维护。

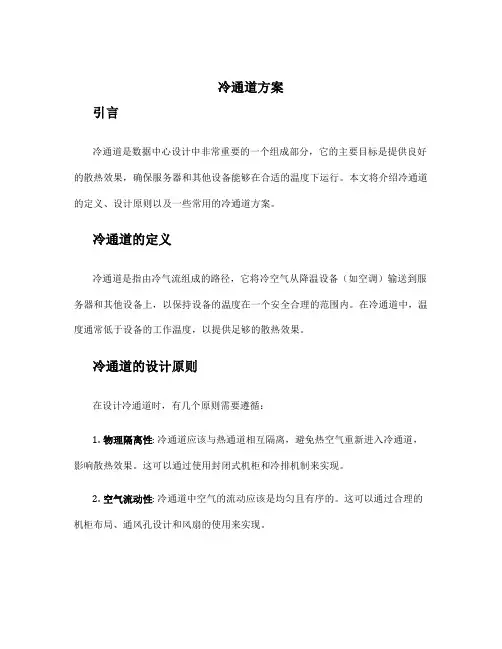

冷通道方案引言冷通道是数据中心设计中非常重要的一个组成部分，它的主要目标是提供良好的散热效果，确保服务器和其他设备能够在合适的温度下运行。
本文将介绍冷通道的定义、设计原则以及一些常用的冷通道方案。
冷通道的定义冷通道是指由冷气流组成的路径，它将冷空气从降温设备（如空调）输送到服务器和其他设备上，以保持设备的温度在一个安全合理的范围内。
在冷通道中，温度通常低于设备的工作温度，以提供足够的散热效果。
冷通道的设计原则在设计冷通道时，有几个原则需要遵循：1.物理隔离性: 冷通道应该与热通道相互隔离，避免热空气重新进入冷通道，影响散热效果。
这可以通过使用封闭式机柜和冷排机制来实现。
2.空气流动性: 冷通道中空气的流动应该是均匀且有序的。
这可以通过合理的机柜布局、通风孔设计和风扇的使用来实现。
3.冷气流正向供应: 冷空气应该从计算设备的正面供应，以确保设备的关键组件均受到充足的散热。
4.温度控制: 冷通道中的温度应该能够精确地控制在设备允许的范围内。
温度过高可能导致设备故障，温度过低则可能浪费能源。
常用的冷通道方案冷/热通道分离方案这是目前最常见的冷通道设计方案之一。
它通过在机房内设置物理隔离墙或使用封闭式机柜，将冷通道与热通道分离。
冷通道从机架前部获取冷空气，通过机柜内部的设备散热片和风扇将热空气排出到机柜后部的热通道中。
这种方案能够有效地避免热空气重新进入冷通道，提高散热效果。
冷走廊方案冷走廊方案是一种将冷空气从机房地板下方输送到机架的方案。
它通过在机房地板上安装一系列冷通道，冷空气从这些通道中输送到机架前部，然后通过机柜内部的散热片和风扇将热空气排出到机房的热通道中。
这种方案适用于拥有大量机柜且机柜布局固定的机房。
高密度冷通道方案高密度冷通道方案是为高密度服务器设计的一种冷通道解决方案。
在这种方案中，冷通道中提供更多的冷气流，并在机柜内部使用更高效的散热设备，以满足高密度服务器的散热需求。
这种方案可以提高机房的能效比，大大降低能源消耗。
关于数据中心机房冷热通道(一)摘要：随着IT设备越来越趋向于大密度集中管理时代，数据中心所面临的散热问题也就越来越严重，TIA942标准的出现，为这一问题提供有效的规避指导依据。
本期冷通道连载系列正是为解决这些问题，而进行了原理、实施、特点等方面的阐述，希望对涉及到该行业的设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。
概述随着IT设备越来越趋向于大密度集中管理时代，数据中心所面临的散热问题也就越来越严重，TIA942标准的出现，为这一问题提供有效的规避指导依据。
本期冷通道连载系列正是为解决这些问题，而进行了原理、实施、特点等方面的阐述，希望对涉及到该行业的设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。
一、论如何规划好数据中心气流组织1、概述数据中心机房在使用过程中，受各种因素制约限制，造成机房气流组织不合理、不通畅，由于IT设备是靠机房空调送入的低温风与其散热充分交换，带走热量，降低机架内温度，气流组织起到热交换媒介纽带作用，当热交换的纽带不顺畅、不合理时，现状只能是机房空调设备容量配置远远大于实际需求量，以满足机房需要。
造成空调设备投资增大、运行费用增高，机房PUE值增大。
因此如何规划好数据中心机房气流组织，有着非常重要的意义，它是对机房内现有的不合理的气流组织，进行归纳分类、根据不同类型，进行合理改造。
将冷热空气有效的隔离，让冷空气顺利的送入通信设备内部，进行热交换，将交换产生的热空气送回至空调机组，避免不必要的冷热交换，提高空调系统效率。
减少机房运行费用。
2、数据中心机房中的几种气流组织形式我们根据多年的规划气流组织经验，将数据中心气流组织分为以下四种形式即：机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT设备气流组织形式。
下面分别介绍这几种气流组织形式：1) 机房气流组织形式在机房的气流组织中精密空调的送风方式起着决定性的作用。
精密空调的送、回风方式不同，其整个机房的气流组织形式是截然不同的。
关于数据中心机房冷热通道在数据中心机房中，冷热通道是一种重要的设施，它能够有效地控制机房的温度和湿度，保障服务器等设备的正常运行。
本文将介绍冷热通道的基本概念、优势、设计原则以及在数据中心机房中的应用。
一、冷热通道的基本概念冷热通道是指数据中心机房中的一种布局方式，它将服务器等设备放置在冷通道中，而将空调设备放置在热通道中。
冷通道是指设备机柜的前面部分，而热通道则是指设备机柜的后面部分。
这种布局方式能够有效地提高空调的制冷效率，降低能耗。
二、冷热通道的优点1、提高制冷效率：冷热通道布局能够将服务器等设备的热量集中到热通道中，然后通过空调设备将热量排出机房，从而提高制冷效率。
2、降低能耗：由于冷热通道布局能够将热量集中到热通道中，因此能够减少空调设备的能耗，降低数据中心的运营成本。
3、提高服务器寿命：通过合理的冷热通道布局，能够保持机房的温度和湿度适宜，从而延长服务器的使用寿命。
三、冷热通道的设计原则1、合理规划机柜布局：在规划冷热通道布局时，需要根据数据中心的实际情况，合理规划机柜的布局，确保每个机柜都有足够的空间进行散热。
2、确定合适的空调设备：在选择空调设备时，需要根据数据中心的实际情况，选择合适的空调设备型号和数量，以确保能够满足数据中心的制冷需求。
3、确保气流组织合理：在规划冷热通道布局时，需要确保气流组织合理，避免出现气流短路等问题。
4、考虑扩展性：在规划冷热通道布局时，需要考虑数据中心的扩展性，为未来的扩展预留空间。
四、冷热通道在数据中心机房中的应用1、服务器机柜的布置：在数据中心机房中，服务器机柜通常被布置在冷通道中，以确保服务器等设备的正常运行。
同时，为了方便管理和维护，通常将机柜面对面排列，形成冷热通道。
2、空调设备的布置：空调设备通常被布置在热通道中，以确保能够有效地将热量排出机房。
同时，为了提高空调设备的制冷效率，通常将空调设备安装在机房的上部。
3、气流组织的控制：在数据中心机房中，需要合理控制气流组织，避免出现气流短路等问题。
关于数据中心机房冷热通道正文：一、引言数据中心机房冷热通道是现代数据中心的重要组成部分。
通过优化冷却系统的设计和布局，有效管理冷热空气流动，可以提高数据中心的能效和运行稳定性。
本文档旨在详细介绍数据中心机房冷热通道的相关内容，包括设计原则、布局要点、设备选型、操作与维护等。
二、设计原则⒈数据中心冷热通道设计的目标●提高能效：通过减少冷热空气的混合，降低冷却能耗。
●提高机房可用性：确保冷却系统正常工作，防止过热损坏设备。
●提供良好的空气分布：确保所有设备获得适宜的冷却效果。
⒉冷热通道的布局选择●热通道与冷通道排列方式：机房冷热通道可采用热通道靠近热负荷（例如服务器机架）和冷通道靠近冷源（例如空调出风口）的布局方式。
●热通道尺寸的选择：热通道宽度应根据设备排列密度和散热需求来确定。
●空调模式的选择：可采用冷通道和热通道均采用空调模式、冷通道采用空调模式而热通道采用自然抽风模式等方式。
三、布局要点⒈机架排列方式●冷通道冷气流向：确保冷通道内机架面板的前后区域均有冷气供应。
●热通道热气流向：确保热通道内机架面板的前后区域均具备良好的热空气排放条件。
●机架排列密度：根据设备散热情况和通道宽度，合理安排机架的数量和间距。
⒉空调系统设计●冷通道空调出风口的位置：应与机架排列方式相对应，确保冷空气直接供应到机架吸入口。
●热通道空调回风口的位置：应位于机架面板之间，以便收集和排放热空气。
●空调量与负荷匹配：根据机房总热负荷和散热设备的功率特性，选择合适的空调容量和数量。
四、设备选型⒈冷热通道隔离设备●冷热通道隔离门：确保冷热通道之间的物理隔离，减少冷热空气的混合。
●冷热通道隔离罩：用于限制冷热空气的流动，提高冷却效果。
⒉其他辅助设备●温湿度监测系统：用于实时监测机房环境参数，确保冷却系统正常运行。
●风机和抽风系统：用于增强热通道的自然抽风效果，提高热空气排放效果。
五、操作与维护⒈冷热通道的日常运维●定期清洁冷却设备：避免灰尘和异物对冷却设备的影响。
机房冷通道设计方案
机房的冷通道设计方案是指如何有效地将冷空气引导到机架设备，以提供良好的散热效果。
以下是一个适用于中小型机房的冷通道设计方案：
1. 确定冷通道和热通道：在机房内划定冷通道和热通道的区域，尽量使冷热空气流动保持分离。
冷通道是指冷气流动的区域，主要为机架设备供给冷空气。
热通道是指散热区，主要是机架设备排放的热空气的流动区域。
2. 合理安排机架设备的位置：将机架设备按照冷通道和热通道的划分合理布置。
将机架设备背面朝向热通道，使机架设备热空气能够直接排放到热通道中，避免与冷空气混合。
3. 安装冷通道门帘：在冷通道的出口安装门帘，防止冷空气向热通道漏风。
门帘的选用应具有良好的密封性能和灵活性，以使机房保持稳定的温度。
4. 安装冷通道风帘：在冷通道的入口安装风帘，防止热空气进入冷通道。
风帘的选用应具有良好的隔热性能和密封性能，以有效地隔离冷热空气。
5. 增设冷通道补水设备：在冷通道内添加冷空气喷头或空调风机等设备，可根据机房散热需求合理设置冷空气喷射角度和风扇转速，以保持冷通道内的合适温度和湿度水平。
6. 安装机柜冷通道隔板：在机柜间安装冷通道隔板，将冷空气
流通隔离开，确保每个机柜都能够得到充足的冷空气供给，并避免冷热空气混合。
通过以上的设计方案，可以有效地提高机架设备的散热效果，降低能耗。
同时，科学的冷通道设计也能延长机房设备的使用寿命，并提高机房的稳定性和可靠性。
最后，为了确保冷通道的设计方案的有效性和持续性，需要定期对冷通道进行巡视、维护和改进。
数据中心机房冷热通道封闭对比数据中心机房冷/热通道封闭对比分析：国标要求机柜进风口温度不得高于27℃，当前行业的服务器的风扇设计的服务器进出风温差为11℃，即服务器出口温度可以在38℃。
如果冷通道封闭，则开放区温度可能在38℃。
如果热通道封闭，则开放区温度在27℃。
则：1、从运维人员舒适度来看。
封闭热通道，机房开放区域处于冷空气区域，机房人员舒适性高。
2、同理，开放区域独立设备安全性考虑。
机房内除了整齐布置的IT机柜外还有少量独立设备，则冷通道封闭的，仍需要增加空调或通过风管从密闭的冷通道获取冷量来保证这些设备正常运行。
而热通道封闭则不需要。
3、同理，空调能效对比。
热通道封闭时，空调回风温度提高，空调的COP相对较高。
4、同理，制冷系统能效对比。
如果客户对开放区域的温度有限制要求，比如不能超过30℃，则热通道封闭时完全可以满足此要求，而冷通道封闭，就需要降低冷通道温度到19℃。
则要求冷冻水温度较低，则相应的制冷系统的能耗就要高，相应的利用潜在的节能冷却模式的运行时间就会缩短。
全年的PUE就会稍高。
5、故障响应时间对比。
封闭热通道，空调故障制冷能力下降后，机房温度上升比冷通道封闭的慢。
人员响应时间较长。
6、密闭冷通道要有架高地板。
目前一些新建机房设计弥漫式送风的机房，没有架空地板，只能做热通道封闭，而做不成了冷通道封闭。
7、当采用热通道封闭时，则开放区温度在27℃及以下，如果房间的防潮做的不好，外界环境漏湿进来，有可能会导致机柜表面或服务器进口结露，影响可用性。
8、密闭冷通道，机房大面积处于回风温度，可以避免冷量随着开关门的散逸，以及减少通过围护结构的冷量散失。
9、从门禁管理角度来看，密闭冷通道中机柜都是面对面的，可以实现通道级门禁和机柜级门禁，而密闭热通道中机柜都是背对背，需要设置机柜级门禁。
（一）机房为什么要设计冷热通道？因为机房通过“热通道”（Hot Aisle）和“冷通道”（Cold Aisle）的方式，改变以往数据中心机柜面朝同一方向摆放的做法，采用“面对面、背靠背”的机柜摆放方式，这样符合了服务器等IT设备从正面进风、从后面排风的设计，将冷、热空气分区，避免前排机柜排出的温/热空气与冷空气混合进入后排机柜，导致制冷效果降低的问题，提高了制冷效率。
机柜布置可以适当改变排列方式以及采取适当的措施形成冷热通道的隔离，改变环境气流组织和减低冷通道的温度梯度，改良机柜内的有效制冷效果，从而达到节能的目的。
机房设计冷热通道主要就是节约能源消耗。
1（二）机房冷热通道的设计原则信息中心的主要服务设备有存贮系统、主机系统、高性能机架式服务器和刀片式服务器等。
设计原则是提高机器的空间密集度达到节约机房空间和相对的能耗减少；一个机柜部署多台刀片服务器时，电力不足的矛盾非常突出，散热问题也突显出来。
因此运行虚拟服务器系统也是今后解决这个问题的方法之一。
通过高性能服务器和虚拟服务器系统的使用，可大大减少实体服务器的数量，在满足业务使用要求的前提下，达到了节能减排的目的，并使机房配套设备的投资也大大减少。
2设计原则一：场地布局新建的数据中心的场地，并不是专为数据中心考虑的建筑场地，而是要把两个教室打通后改建成数据中心的场地。
这就涉及到两个重要的问题：一是承重、二是层高。
（1）承重的问题是通过在机柜地板下加散力架的方式解决，这样使空间高度不足的问题更突出,需要更好地组织气流，以致不阻碍于冷通道的气流流动，为此机柜的排列就很关键。
在规划设计时采用了下送风上排风的气流组织方式，强电与弱电的布线都采用了上走线的方式，这样为今后维护带来方便的同时，冷通道的阻力大为减少,有可能降低地板高度，通过上述措施，把地板的安装高度控制在35cm。
3（2）层高：天花板上部的上层空间中还要布置气体灭火管道和新风换气管道等，热回风通道的安排较困难，大截面的热回风管道在工程施工中难以实施，而且因机房的机柜排列方向的长度较大，回风的匀衡也很难保证，需将天花板的上层空间经特殊处理作为热回风管道来解决了这个问题。
关于数据中心机房冷热通道正文：一：引言数据中心机房的冷热通道是保证服务器设备正常运行的重要环节。
本文将详细介绍数据中心机房冷热通道的相关内容，包括设计原则、构建方式、优化方案等。
二：设计原则1.1 冷热通道隔离原则在机房内划分冷热通道，将冷气直接引导至服务器设备前方，避免将热气重新引入冷通道，从而提高冷却效果。
1.2 合理布局原则合理布局服务器设备，保证冷气能够有效覆盖每个设备，提高冷却效果。
避免设备间的过度拥挤，影响空气流动。
1.3 空间利用原则合理利用机房内的空间，进行冷热通道的构建。
考虑机柜的布置和路径规划，确保空气能够畅通流动。
三：构建方式2.1 冷通道构建将机房内多个机柜按照一定的布局排列，在机柜两侧设立高度适中的冷通道，冷气通过地板进入冷通道，然后由冷通道通过机柜前面的空隙进入服务器设备。
2.2 热通道构建在机柜背后设置热通道，热气经过设备后，由热通道直接排出机房。
热通道需要确保通风良好，以防止热气滞留。
2.3 安全措施在构建冷热通道时需要考虑安全措施，如设置防火墙、烟雾报警器、电气安全等，确保机房内的安全运行。
四：优化方案3.1 温度监测与调整通过监测机房内的温度，及时调整冷气的供给，以保持适宜的温度范围。
避免过度降温或超温情况。
3.2 空调系统升级机房冷热通道对空调系统的要求较高，可以考虑对空调系统进行升级，以提高冷却效果和能耗控制。
3.3 定期维护与保养定期检查冷热通道的运行情况，清洁过滤网、检查冷气的供应管道是否畅通，保证系统正常运行。
附件：本文档无附件。
法律名词及注释：1. 防火墙：一种位于计算机网络与另外一个网络之间的设备，用于控制和过滤网络流量，实施访问控制和审计规则，以增加网络的安全性。
2. 烟雾报警器：一种安全设备，通过监测机房内的烟雾浓度变化，当烟雾超过设定的阈值时，发出警报并触发相应的应急措施。
3. 电气安全：指在机房内电气设备的安装、运行和维护过程中，采取的保障人身安全和设备稳定运行的各项措施，包括接地保护、漏电保护等。
68 T ELECO MMUNICA TIONS T ECHNOLOGY / 2019·Z1IDC机房封闭冷通道应用周常春湖南省康普通信技术有限责任公司引言随着互联网公司如雨后春笋般地涌现，传统企业“互联网+”改造及企业本身信息化管理需求逐渐增加，政府、企业上网工程的快速发展，对带宽的要求和对网络系统的管理成为核心因素。
在这种情况下，互联网数据中心（I D C）有大量的建设需求。
I T设备的高精密度化发展，使企业数据中心机房普遍面临设备发热密度高、电力能耗大、机房及机柜的空间不足等问题。
为了满足数据中心机房不断上升的散热需求，机房内部存在局部热岛问题，冷空气与热空气直接混合，冷量浪费大。
服务器设备的功耗不断提高，对机柜的散热能力提出更高要求，因此合理地使用冷通道方案，可大大提升数据中心的散热能力，充分有效地使用机柜和机房空间。
IDC机房冷通道广泛应用在各种数字通信机房、基站、广播电视、宽带网络、计算机网络综合布线、智能化小区、政府部门重大工程、企业楼宇自动化、银行、证券、保险、海关、税务、信息产业的数据中心及科研单位、大专院校的网络控制系统等。
IDC机房封闭冷通道技术背景2.1 IDC机房使用封闭冷通道原因分析传统数据中心能耗居高不下，冷热气流组织紊乱，这种情况造成空调冷气不能得到有效利用，造成极大的能源浪费。
如果机房为下送风方式，气流走向为下送上回方式，送风方式为单台或多台空调地板下送风再通过地板风口送至列间冷区，因冷区为敞开形式，冷空气并不是全部经过通信设备，不能有效地利用空调送出的冷量和风量，与通信设备的发热量进行充分交换，因此产生无效的制冷功率，容易出现局部高温现象。
可见传统机房在整体制冷设计上存在很大不足，如短循环导致冷却不足，送风距离过长导致远端机柜进气不足，回风距离过长导致冷热通道气流混合降低空调效率等。
为了改善传统机房制冷设计的问题，解决方法之一就是将精密空调送风系统与高温环境空气系统进行隔绝，保证精密空调送风系统的温度足够低，以使其与高温环境空气混合后可以达到正常的服务器送风温度。
机房冷通道温度标准
机房冷通道的温度标准十分重要，能够起到确保计算机系统正常运行的作用。
无论是对企业和机构服务器系统，还是家庭办公室，都要注意机房冷通道的温度控制。
首先，机房冷通道的温度应该保持在18℃-30℃之间，这样可以有效地减少计算机的故障率。
当机房冷通道的温度超过30℃时，计算机的故障率会急剧增加，因此需要严格控制温度，以保持正常运行。
过低的温度也不利于计算机的运行，因此也需要严格控制温度，避免过低。
其次，当温度波动20℃以上时，要求机房采取降温措施，并定期进行环境检查。
环境检查包括机房内温度检查，若发现温度超过规定范围要采取降温措施，以确保机房温度稳定。
另外，机房的空气循环应当是机械式的，夏季开启空调，冬季开窗通风，以保持机房内空气的流动性。
此外，在机房环境下常见的热源有发热芯片、磁盘、显卡、绘图板等计算机组件，它们会产生大量的热量，影响机房温度，因此，需要专用的空调系统进行降温，保持温度的稳定性。
最后，温度可以调节机房的温度，但是机房环境下还有其他影响计算机性能的因素，比如湿度、噪音、空气污染等因素，如果这些因素超出了安全范围，就会影响机房内电子设备的正常运行，因此也需要加以关注和控制。
综上所述，机房冷通道的温度标准至关重要，要求机房保持在
18℃-30℃之间，在温度波动20℃以上时，采取降温措施，开启机械式空气循环，和使用专用空调系统，并进行环境检查，以保证机房内电子设备的正常运行。
同时，还要关注和控制机房噪声、湿度、污染等因素的变化，以实现机房的最佳环境控制效果。
概述在数据中心的运行中，冷通道的正确设计和封闭是非常重要的，它可以帮助提高能源效率，提升系统性能，降低运营成本。
本文将介绍冷通道封闭方案及其优势，同时提供一些建议来实施和管理冷通道封闭。
什么是冷通道封闭方案冷通道封闭方案是一种数据中心冷通道管理的解决方案。
在传统的数据中心设计中，冷通道和热通道之间通常存在气流混合的问题，导致冷空气流失和热空气回流，从而浪费能源。
而冷通道封闭方案通过采用物理屏障或软件控制等手段来隔离冷通道和热通道，有效地解决了这个问题。
冷通道封闭方案的核心目标是确保冷空气直接送达IT设备，并将热空气有效地排出机房。
通过减少空气混合和循环，冷通道封闭方案可以提高数据中心的运行效率，节省能源开支。
冷通道封闭方案的优势提高能源效率冷通道封闭方案可以将冷空气直接提供给IT设备，减少了冷空气流失和热空气回流，从而提高了数据中心的能源效率。
相比于传统的通风制冷系统，冷通道封闭方案可以降低能源消耗并减少碳排放。
提升系统性能通过减少热空气的回流，冷通道封闭方案可以降低IT设备的运行温度，减少硬件故障的风险，提升系统性能和可靠性。
稳定的运行环境可以避免过热引起的系统崩溃和数据丢失。
降低运营成本冷通道封闭方案可以通过提高能源效率和系统性能来降低数据中心的运营成本。
节能减排和减少硬件故障的风险可以降低电力和维护成本。
此外，冷通道封闭方案还可以降低冷却设备的使用，进一步降低运营成本。
冷通道封闭方案的实施和管理设计和布局在设计和布局数据中心时，应考虑冷通道的位置和尺寸。
冷通道应与机柜的排列方式相匹配，以确保冷空气能够准确地传送到IT设备上。
此外，在冷通道周围设置物理屏障或软件控制系统以隔离冷通道和热通道，防止气流混合。
密封和绝缘为了确保冷通道的有效封闭，应密封冷通道周边的空隙和孔洞。
使用密封材料，如胶带、泡沫填充物等，防止冷空气的泄漏和热空气的回流。
同时，确保机柜和天花板等地方的绝缘，减少能量损失。
风扇和通风系统为了保持冷通道的稳定温度和湿度，可以安装风扇和通风系统来提供额外的冷却和空气流动。
概述
随着IT设备越来越趋向于大密度集中管理时代，数据中心所面临的散热问题也就越来越严重，TIA942标准的出现，为这一问题提供有效的规避指导依据。
本期冷通道连载系列正是为解决这些问题，而进行了原理、实施、特点等方面的阐述，希望对涉及到该行业的设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。
一、论如何规划好数据中心气流组织
1、概述
数据中心机房在使用过程中，受各种因素制约限制，造成机房气流组织不合理、不通畅，由于IT设备是靠机房空调送入的低温风与其散热充分交换，带走热量，降低机架内温度，气流组织起到热交换媒介纽带作用，当热交换的纽带不顺畅、不合理时，现状只能是机房空调设备容量配置远远大于实际需求量，以满足机房需要。
造成空调设备投资增大、运行费用增高，机房PUE值增大。
因此如何规划好数据中心机房气流组织，有着非常重要的意义，它是对机房内现有的不合理的气流组织，进行归纳分类、根据不同类型，进行合理改造。
将冷热空气有效的隔离，让冷空气顺利的送入通信设备内部，进行热交换，将交换产生的热空气送回至空调机组，避免不必要的冷热交换，提高空调系统效率。
减少机房运行费用。
2、数据中心机房中的几种气流组织形式
我们根据多年的规划气流组织经验，将数据中心气流组织分为以下四种形式即：机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT设备气流组织形式。
下面分别介绍这几种气流组织形式：
1) 机房气流组织形式
在机房的气流组织中精密空调的送风方式起着决定性的作用。
精密空调的送、回风方式不同，其整个机房的气流组织形式是截然不同的。
下面是这两种送风方式的气流组织示意图:
同时，机房内部机柜的摆放形式不同，其气流组织也是不同的，如下图所示：
2) 静压仓气流组织形式
数据中心的静压仓是为了保证有足够的送风压力而设计出的一个压力容器，它是精密空调送出的冷风所经过的第一道气流路径，它的压力以及精密空调的送风速度都是不可忽略的。
对于下送风，地板下为静压箱，所需要的是静压，只有保持静压箱中有足够的静压且静压的分布趋于相对均匀，才能保证每个机架的气流量。
下图是它的气流组织示意图：
静压仓气流组织图
3) 机架气流组织形式
机架是数据中心为IT设备提供可靠的物理运行微环境场所，机架气流组织形式显得非常关键，它是精密空调送出的冷风给IT设备所经历的最后一道气流路径，其气流组织示意图如下：
4) IT设备气流组织形式
设备内的气流组织虽然不是数据中心设计人员所考虑的问题，本应交给设备制造商解决。
但我们应关心设备是否是前进风、后排风，还有排风位置是在服务器的左侧还是右侧，因为设备排风的方向对气流组织的影响还是很大的。
IT设备气流组织示意图
3、合理规划数据中心气流组织
合理规划数据中心气流组织最终目的是为了给IT设备快速散热，提高空调资源利用率，减少不必要的冷源浪费，提高数据中心PUE值。
那么我们应该如何来正确、合理的规划数
据中心气流组织呢?前面我们已经对数据中心的四大气流组织形式阐述过，现在姑且把这四大气流组织形式看作是气流流经的四个不同的地方，那么任何一个地方出现问题，都会直接或者间接的影响到IT设备快速散热问题。
也就是说我们需要逐一分析这四大气流组织形式中可能存在的问题，相当于就找到了解决的办法。
1) 合理规划IT设备气流组织
合理规划IT设备的气流组织最重要的就是要了解我们所使用IT设备，了解它的用电功率及损耗、发热功率、风扇的进出风及温差情况，单台设备所需要的风量计算等等。
有了这些数据，我们就可以为下面的机架、机房的总体功率及发热量，从而计算出整个数据中心所需要的热量，并以此数据来选择精密空调的容量。
一般一个1U的刀片服务器所需的电功率约为300W~500W,由于服务器中的元器件损耗很小(约为2%左右)所以基本上都以发热的形式散发，在刀片服务器上服务器厂商都自带风扇冷却,进出温差一般设计为11℃.
根据公式：1KW发热功率在进出温差11 ℃所需风量为270M3/H则10KW发热功率在进出温差11 ℃时所需风量为2700M3/H
2) 合理规划机房气流组织
与机房气流组织形式有关的主要是以下几个方面的问题：精密空调送风方式的选择、机架的摆放方式以及走线的方式。
Ø 数据中心精密空调应采用架空地板下送风、上回风方式。
Ø 精密空调的制冷量应该根据IT设备的总制冷量来进行计算。
Ø IT设备应采用上走线、网格桥架的方式，改善空调回风效果。
Ø 离精密空调最近一侧的机架边缘与其的距离不能低于1200mm,否则第一台机架冷区域会出现回风的现象。
Ø 计算机设备及机架采用“冷热通道”的布置方式。
将机柜采用“背靠背、面对面”摆放，这样在两排机柜的正面面对通道中间布置冷风出口，形成一个冷空气区“冷通道”，冷空气流经设备后形成的热空气，排放到两排机柜背面中的"热通道"中，热空气回到空调系统，使整个机房气流、能量流流动通畅，提高了机房精密空调的利用率，进一步提高制冷效果。
TIA942《数据申心通信基础架构标准》中要求机房内计算机设备及机架采用“冷热通道”的安装方式，可以分出两种来，一种是隔离冷通道的气流组织，另一种是隔离热通道的气流组织形式如下图所示：
隔离冷通道气流组织图
隔离热通道气流组织图
3) 合理规划静压仓气流组织
在规划静压仓的气流组织时，我们需要重点针对静压仓内的气压、气流速度等如下：Ø 确保架空地板下的送风断面风速控制在1.5～2.5米/秒。
活动地板净高度不宜小于400mm。
Ø 架空地板内不应布放通信线缆，空调管道和线缆不应阻挡空调送风。
4) 合理规划机架气流组织
机架气流组织的规划是大家最容易忽略，但它又是最为关键的环节。
说白了就是前面所有的都是一流的，而恰恰在这一点上我们却做的不尽人意。
(在此我们只说结论，暂不做分析，后续章节会有相关的详细分析及描述)
Ø 为防止气流乱窜，必须保证机架的进风与出风口是隔离的，也就是说在IT设备没有到位的情况下，我们应该用挡风板将没有用到的位置封闭起来。
Ø 同理，机架的19英寸外的两侧位置也必须要密封起来。
所有的线缆不再使用传统的方式，走在机架的前部两侧，而是通过理线器从机架的后端进线。
Ø 为防止静压仓冷所流窜到机架后部(也就是热区域)，不要采用下走线的方式，或者在后部开孔。
Ø 为保证送风风量，在机架的顶部尽量不去布置IT设备。
Ø 为保证回风风速，尽量不要将走线塞满后部空间。
