人防给排水专业计算书

该建造为Ⅱ类普通住宅最高日用水定额取 QL=250L/(人.d)用水人数取每户 5 人总用水人数为： 5*2*30+300 人时变化系数取 Kh=2.5则最高日用水量为：250*300/1000=75m³/d 最高日最大时用水量为：75/24*2.5=7.81m³/h2—8 总水头损失为：Hf=4.02+3.27+1.21+1.48+1.84+26.44=38.26kPa=3.286mH2O单位水损 失(kPa/m )1.0112 1.3060 0.50170.9341 0.9092 0.3371 0.4100 0.5112 0.2840水头损 失 (kPa )4.02 3.27 1.21 1.48 1.84 26.44α0.02480 0.01666 0.00729 0.00249 0.00123 0.00084 0.00061 0.00048 0.00025平均 出流 概率 U0 (％)3.62 2.68 1.54 0.77 0.38 0.26 0.19 0.15 0.077同时 出流 概率 U (％)47 40 30 21 15 12 10 9 6.5管长L (m )4.3 3.6 3.6 3.6 3.6 93.1设计秒流 量q g(L／S )0.4700.540 0.828 0.987 1.656 2.070 2.484 2.76 3.055计算 管道 编号1’— 1 0— 1 1—2 2—3 3—4 4—5 5—6 6—7 7—8管径 DN (mm)25 25 32 32 40 50 50 50 70当量 总数 Ng5 6.75 11.75 23.5 47 70.5 94 117.5 235流速 v(m ／ s )0.93 0.72 0.87 0.93 0.78 0.97 1.17 1.30 0.87厨房和洗手间的立管的最大设计通水能力为 8.8L/s厨房的排水当量为 3，厨房排水立管设计秒流量为：Qp=0.12α √Np+Qmax=0.12*1.5* √ (3*30) +1=2.71L/s＜8.8L/s因此，满足要求。

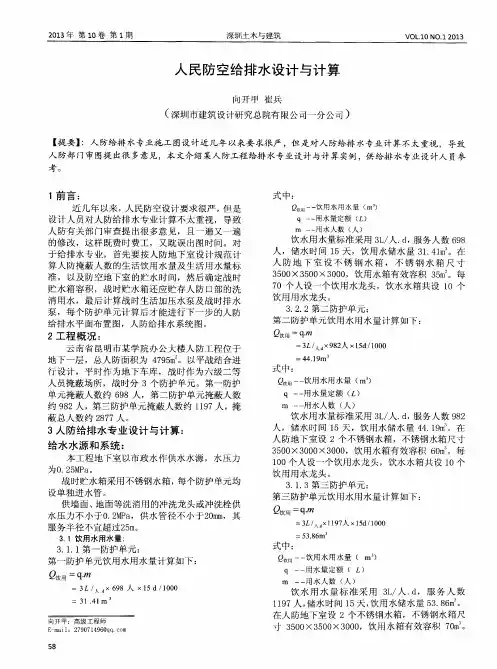

人民防空给排水设计计算书本工程地下层平战结合:平时功能：地下汽车库;战时功能：二等人员掩蔽所。

人防工程抗力级别为防核武器6级甲类二等人员掩蔽所工程、防化级别为丙级。

本工程人防工程的建筑面积为6879平方米。

分为4个人员掩蔽单元，及1个柴油发电机房。

一、设计依据《人民防空地下室设计规范》 (GB500038-2005) 2005年版《建筑给水排水设计规范》（GB50015-2003） 2009年版二、人防生活用水及饮用水计算按照《浙人防办（2003）68号》文件，战时人员生活用水按28升/人，口部洗消用水按5升/平方米，冲洗一次，本工程取10m3。

战时人员饮用水按45升/人计。

饮用和生活水箱分开独立设置。

人防单元掩蔽人数洗消定额28升/人生活水箱饮用定额45升/人饮用水箱1 1243 28 35 45 562 944 29 27 45 423 1442 30 43 45 654 984 31 31 45 44每个掩蔽单元设置不锈钢生活水箱：有效容积55T。

设置不锈钢饮用水水箱：有效容积90T.三、排水设计在防毒通道、密闭通道或滤毒室内设1.00M3污水集水坑一只，在简易洗消间、防毒通道、滤毒室、密闭通道、扩散室内均设有防爆地漏与污水池连通，污水用手摇泵或潜水泵提升排至室外。

四、柴油发电机房油箱容积计算：油箱的容积：V=（24*120KW*2*0.2kg/kw·h*7d）/(0.85*1000)=9.48 m3故本设计采用2只5吨搪瓷钢板油箱。

另柴油发电机设一个日用油箱，贮存柴油机10h的用油，则V=(120kw*0.2kg/kw·h*10h)/0.85*2=564L=0.6 m3五、柴油发电机房冷却水量计算：1.q = εNmbK/(t2-t1)*C*Ρε=0.3, N=120kw，m=2，b=0.23，K=4187t2=80，t1=40，C=4.19，P=1000q =1.3*120*2*0.23*41870/（80-40）*4.19*1000 = 4.14m³/h存水量按照2天计。

200厚填充墙线荷〔9×0.2+0.4×2〕×2.5＝6.5KN/m 2普通板面荷18×0.01+20×0.02+24×0.04+0.4＝1.96取2 KN/m 2卫生间厨房18×0.01+20×0.02+24×0.05+0.4＝2.18取2.2 KN/m 2屋面（机房，出屋面楼梯间所在楼面层）为上人屋面。

≥24层，外墙到第二道腰线处以上弯200 门窗洞口宽度为建筑洞宽+40北外墙地下室人防核6常6，顶板q ＝70 KN/m 2外墙q ＝40 KN/m 2底板q ＝55 KN/m 2Q 活＝10 KN/m 2Q 活侧＝10/19×19×0.4＝4 KN/m 2Q 覆土＝19×0.875×0.4＝6.65 KN/m 2 Q 土水上＝19×0.125×0.4＝0.95KN/m 2 Q 土水下＝11×3.78×0.4＝16.632 KN/m 2 Q 水＝10×3.78＝37.8KN/m 2人防M B K＝KNm 245.768905.340822-=⨯=-ql 活M B K＝KNm 624.78905.34822-=⨯=-ql 覆土M B K＝KNm 676.128905.365.6822-=⨯=-ql 人防M max K＝KNm 888.428905.3409128922-=⨯⨯=-ql X ＝4m 46.18905.3383=⨯=l 活M maxK ＝KNm 289.4128905.3492=⨯⨯覆土M maz K＝KNm 13.7128905.3492=⨯⨯水上土活M B K＝KNm 0025.05316125.095.053162222=⎪⎪⎭⎫⎝⎛-⨯-=⎪⎪⎭⎫ ⎝⎛--ααqa 905.3125.0=α R A ＝()KN ql qb 275.1905.378.34905.3878.395.042323=⎪⎭⎫⎝⎛-⨯⨯=-β m q R a X A 467.1=+= M maz ＝KNm q R a R A A 015.12=⎪⎪⎭⎫⎝⎛+ 水下土+水 M BK＝⎪⎪⎭⎫⎝⎛+-⨯-=⎪⎪⎭⎫ ⎝⎛+--53342478.3432.545334242222ββββqb 96799.0905.378.3==β m qbR b a X A768.12=+=R A ＝KN l qb 433.1951823=⎪⎭⎫⎝⎛-β M max =KNm qb R b a R A A 713.23232=⎪⎪⎭⎫⎝⎛+ M B =1.35×(12.676+0.0025+1.807+53.737)+0.7×1.4×7.624+76.245=175.8KNmM max =1.35×(7.13+0.0047+1.015+23.713)+0.7×1.4×4.289+42.888=90.1KNm M B K=12.676+0.0025+1.807+53.737+7.624/2=72KNm M max K=7.13+0.0047+1.015+23.713+4.289/2=34KNm M B =175.8KNmC25砼 Ⅲ级钢 f c =16.7 f tk =2.201327.02305.110007.160.1108.17526=⨯⨯⨯⨯⨯=s α 9285.02211=-+=ss αγ2619062303602.19285.0108.175mm A s =⨯⨯⨯⨯=16@100(2015) M max =90.10575.02505.110007.160.1101.9026=⨯⨯⨯⨯⨯=s α9703.02211=-+=ss αγ268602503602.19703.0101.90mm A s =⨯⨯⨯⨯=12/14@150(890)As min =0.25%⨯300⨯1000=0.0134504.00134.093.1782.265.01.1⨯⨯⨯-=ϕmm mm 2.018.00134.01608.0509.110293.178504.01.25<=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω以内 26/64.17525089087.01034mm N sk=⨯⨯⨯=σ 286.001.064.1752.265.01.101.0=⨯⨯-==ϕρte mm mm 2.0105.001.01308.0309.110264.175286.01.25<=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω次口楼电梯临空墙C35 f c =16.7 ＆=300 h 0=260M B K=KNm 8.2478905.3130822=⨯=ql M maz ＝KNm 4.139128905.313092=⨯⨯ 外1463.02605.110007.160.1108.24726=⨯⨯⨯⨯⨯=s α 9205.02211=-+=ss αγ2623972603602.19205.0108.247mm A s =⨯⨯⨯⨯=22@150(2534) ＆=350外1099.03005.110007.160.1108.24726=⨯⨯⨯⨯⨯=s α 9416.02211=-+=ss αγ2620313003602.19416.0108.247mm A s =⨯⨯⨯⨯=20@150(2095)， 18@125(2039)0618.03005.110007.160.1104.13926=⨯⨯⨯⨯⨯=s α968.02211=-+=ss αγ2611123003602.1968.0104.139mm A s =⨯⨯⨯⨯=14/16@150(1183)As min ＝0.25%⨯350⨯1000=875mm 2 ＆=300 内0823.02605.110007.160.1104.13926=⨯⨯⨯⨯⨯=s α957.02211=-+=ss αγ2612972603602.1957.0104.139mm A s =⨯⨯⨯⨯=16@150(1340)扩散室临空墙单向板简支KNm qM 8.158.1832=⨯=＆=30001.025010005.17.160.1108.1526=⨯⨯⨯⨯⨯=s α 99.02211=-+=ss αγ261482503602.199.0108.15mm A s =⨯⨯⨯⨯=As min ＝750mm 212@150(1340)上简支，下固定梁式板 12@150 ，四边简支64.0905.35.2==y x l l ， 7.195.23902652.0610764.02=⨯⨯⎪⎭⎫ ⎝⎛⨯+=x m6.95.2390764.06102652.02=⨯⨯⎪⎭⎫⎝⎛⨯+=y m12@150扩散室悬板活门临空墙＆=300KNm MBK8.2478905.31302-=⨯-=049.045010005.17.160.1108.24726=⨯⨯⨯⨯⨯=s α 9749.02211=-+=ss αγ2613084503602.19749.0108.247mm A s =⨯⨯⨯⨯=As min ＝0.25%×1000×500＝1250mm 2 14@100(1539)四边简支922.025002305==y x l l KNm m x 3.34305.213003606.06104357.02=⨯⨯⎪⎭⎫ ⎝⎛⨯+=KNm m y 9.29305.213004357.06103606.02=⨯⨯⎪⎭⎫⎝⎛⨯+=通道（人防主口） 侧墙：＆=300上水q 水上＝10×2.9＝29 下水q 水下＝10×3.45＝34.5水上土q 土水上＝19×0.75×0.4＝5.7 水下土q 土水下＝11×2.9×0.4＝12.767 侧土q 侧土＝11×3.45×0.4＝15.18 活q 活＝10×0.4＝4 人防q 防＝4085.345.3=α 1039.085.34.0==β49.675.1418.155.34523=⎪⎪⎭⎫ ⎝⎛+=αβqa R A ⎪⎭⎫ ⎝⎛-=52122αqa R A6.1547.3518.155.34531222--=⎪⎪⎭⎫⎝⎛--=αqa M B 214.1==qaR ax A 26.594.1118.155.34232max ==qa R Ra M A()4.1822.881.4167.5777.576.127.5294046883=+-=ααqa R A ()2268α-=qa R B()72.2215.1065.5124.7112.776.127.5294042822-----=--=αqa M B m qR x A44.1==27.1393.514.3057.4116.476.127.5294042max 2=-=g R M A()KNm M B K 39.21056.383.206212.772.2265.5124.7147.356.15=--=-++++-=C35 f c =16.7 ＆=300 h 0=230mm1588.023010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α 913.02211=-+=ss αγ2623202303602.1913.01039.210mm A s =⨯⨯⨯⨯=18@100(2545) ＆=350 h 0=270mm1152.027010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α9386.02211=-+=ss αγ2619222703602.19386.01039.210mm A s =⨯⨯⨯⨯=16@100(2011)()KNm M B 02.19012.70.7 4.172.2215.1065.5147.356.1535.1-=⨯⨯-++++⨯-=1561.027010005.17.160.11002.19026=⨯⨯⨯⨯⨯=s α 915.02211=-+=ss αγ2621382703602.1915.01002.190mm A s =⨯⨯⨯⨯=KNm M B K 15.139-=26/57.294201127087.01015.139mm N s ⨯⨯⨯=σ0145.010003505.02545=⨯⨯=te ρ6775.00145.076.2322.265.01.1=⨯⨯-=ψ3.00145.01608.0509.110276.2326775.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω ＆=400 h 0=320mm1561.032010005.17.160.11002.19026=⨯⨯⨯⨯⨯=s α 941.02211=-+=ss αγ261753320360941.01002.190mm A s =⨯⨯⨯=选用 16@100(2011)0145.010004005.02011=⨯⨯=te ρ525.001.05.2482.265.01.1=⨯⨯-=ψ31.001.01608.0509.11025.248525.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω 26/5.248201132087.01015.139mm N sk ⨯⨯⨯=σ选用 18@100(2545)26/4.196254532087.01015.139mm N sk⨯⨯⨯=σ 0127.010004005.02454=⨯⨯=te ρ528.00127.04.1962.265.01.1=⨯⨯-=ψ23.00127.01808.0509.11024.196528.01.25=⎪⎭⎫⎝⎛⨯+⨯⨯⨯⨯⨯=ω 人防配筋＆=400 M B ＝210.39082.032010005.17.160.11039.21026=⨯⨯⨯⨯⨯=s α 957.02211=-+=ss αγ2615913202.1360957.01039.210mm A s =⨯⨯⨯⨯=KNm M 19.11008.211.108216.427.1393.514.3057.4126.594.11max =+=++++++=防0359.035010005.17.160.11019.11026=⨯⨯⨯⨯⨯=s α 98.02211=-+=ss αγ1000%25.07443502.136098.01019.11026=<=⨯⨯⨯⨯=bh mm A s取 16@200()KNmM 91.9316.498.027.1393.514.3026.594.1135.1max =⨯+++++⨯=0459.035010007.160.11091.9326=⨯⨯⨯⨯=s α9765.02211=-+=ss αγ267643503609765.01091.93mm A s =⨯⨯⨯=26/43.217100535087.01054.66mm N sk =⨯⨯⨯=σ 01.0=te ρ4423.001.043.2712.265.01.1=⨯⨯-=ψ mm mm 2.019.001.01608.0209.110243.2174423.01.25<=⎪⎭⎫ ⎝⎛⨯+⨯⨯⨯⨯⨯=ω。

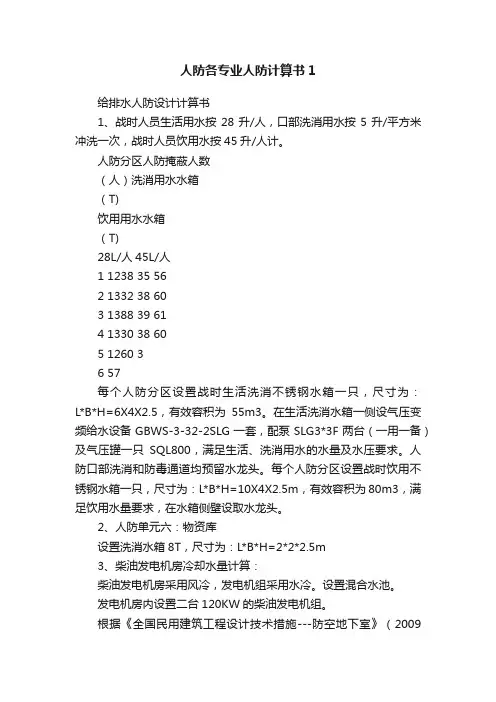

人防各专业人防计算书1给排水人防设计计算书1、战时人员生活用水按28升/人，口部洗消用水按5升/平方米冲洗一次，战时人员饮用水按45升/人计。

人防分区人防掩蔽人数（人）洗消用水水箱（T)饮用用水水箱（T)28L/人45L/人1 1238 35 562 1332 38 603 1388 39 614 1330 38 605 1260 36 57每个人防分区设置战时生活洗消不锈钢水箱一只，尺寸为：L*B*H=6X4X2.5，有效容积为55m3。

在生活洗消水箱一侧设气压变频给水设备GBWS-3-32-2SLG一套，配泵SLG3*3F两台（一用一备）及气压罐一只SQL800，满足生活、洗消用水的水量及水压要求。

人防口部洗消和防毒通道均预留水龙头。

每个人防分区设置战时饮用不锈钢水箱一只，尺寸为：L*B*H=10X4X2.5m，有效容积为80m3，满足饮用水量要求，在水箱侧壁设取水龙头。

2、人防单元六：物资库设置洗消水箱8T，尺寸为：L*B*H=2*2*2.5m3、柴油发电机房冷却水量计算：柴油发电机房采用风冷，发电机组采用水冷。

设置混合水池。

发电机房内设置二台120KW的柴油发电机组。

根据《全国民用建筑工程设计技术措施---防空地下室》（2009版），柴油发电机循环冷却水量：Q=ε*N*m*b*k/（（t2-t1）*C*ρ）=0.35*120*2*0.23*41870/((75-50)*4.19*1000)=0.77（m3/h）混合水池的补水量：Qh=（（t2-t1）/（（t2-t））*Q=（（75-50）/75-10）*0.77=0.3（m3/h）循环出水温度t2取75℃，循环进水温度t1取50℃，混合水池按2天补水量储存水量，V=Qh*T=0.3*2*24=14（m3）则燃油消耗量为200g/kw·h*120KW*2=48000g/h=48kg/h。

燃油的发热量为：Q=48kg/h*41900kJ/kg=2011200 kJ/h此热量包括柴油机的散热量Q1，发电机的散热量Q2和排烟管道的散热量Qy。

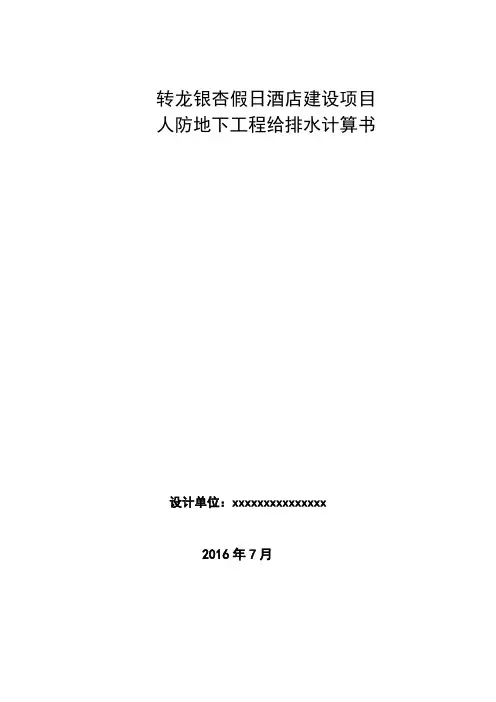

转龙银杏假日酒店建设项目人防地下工程给排水计算书设计单位：xxxxxxxxxxxxxxx2016年7月一、设计依据：1．《人民防空工程战术技术要求》2．《人民防空指挥工程设计标准》RFJ1-20063．《人民防空工程设计规范》GB50038-20054．《人民防空工程设计防火规范》GB50098-2009。

5．《建筑给排水设计规范》GB50015-2003（2009年版）6．《防空地下室设计手册》7．《工程设计委托书》二、工程概况：本项目为转龙银杏假日酒店建设项目，防空地下室位于酒店地下室,为多层公共建筑附建式人防地下室。

地下室建筑层数地下一层，人防工程设于地下一层，共设置3个人员掩蔽防护单元。

平时功能为地下停车库，战时功能为常六级乙类二等人员掩蔽工程。

本地下室建筑面积为9142.94 m2，其中人防工程建筑面积为5279.09 m2，非人防区面积为3863.85m2，人防掩蔽人数3696人。

三、水源条件：该工程所处位置无可靠内水源。

人防地下室以城市自来水做供水水源；当城市自来水管网遭到破坏时，由地下室的生活贮水箱提供生活饮用水和生活用水。

三、用水量计算：1、用水量标准：根据国家标准《人民防空地下室设计规范》GB50038-2005的要求选用。

人防分区生活用水量标准为3～6L/人·天；饮用水标准为4L/人·天。

2、贮水时间：防空地下室应在每个防护单元的清洁区单独设置生活饮用水贮水池(箱)，贮水池(箱)的容积应根据防空地下室的水源条件选用。

3、贮水容积：防空地下室掩蔽人员饮用水和生活用水贮水容积按下列公式计算：1000V 2111Lt q Lt q +=式中：—— 贮水总量（m 3）q 1 —— 掩蔽人员饮用水标准（L ／（P ·d ））； q 2 —— 掩蔽人员生活用水标准（L ／（P ·d ））； t 1 —— 饮用水贮水时间（d ）； t 2 —— 生活用水贮水时间（d ）； L —— 防空地下室内掩蔽人数（P ）。

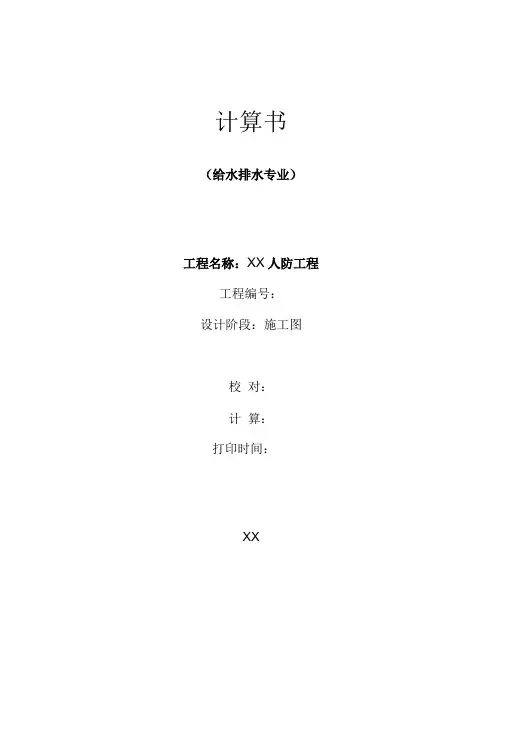

计算书（给水排水专业）工程名称：XX人防工程工程编号：设计阶段：施工图校对：计算：打印时间：XX工程概况：工程包含五个二等人掩，一个专业队队员掩蔽部，一个专业队装备掩蔽部。

一.给水系统设计1、给水水源战时按无可靠内水源考虑，由市政管网直接供水，各防护单元从室外市政管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消。

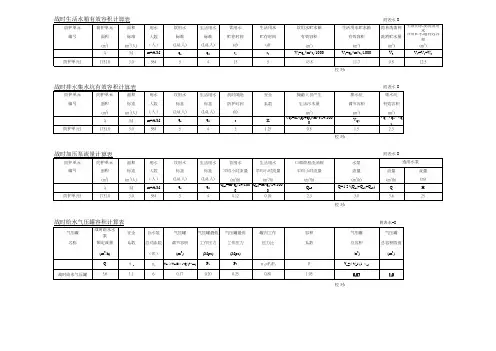

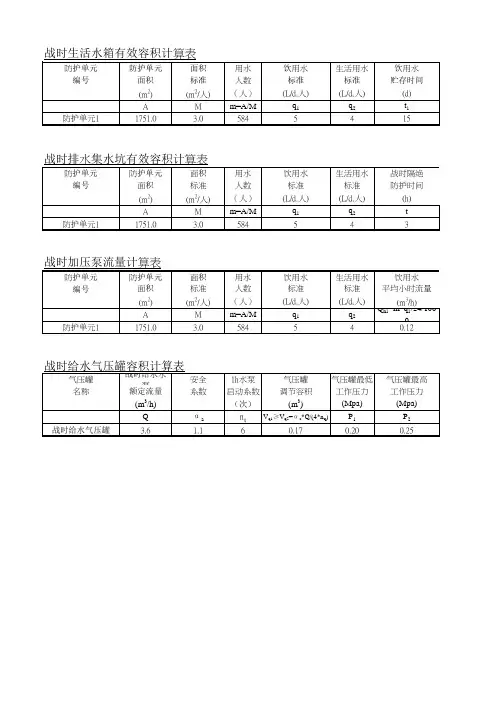

2、各用水量计算如下：1）人员生活用水量按下式计算：Vi=qitin/1000Vi—人员生活用水量（n?）qi一掩蔽人员生活用水标准（L/d.P）ti一生活用水贮水时间（d）n一掩蔽人数2）人员饮用水量按下式计算：V2=q2t241000V2—人员饮用水量（n?）q2一掩蔽人员饮用用水标准（L/d.P）t2—饮用用水贮水时间（d）n一掩蔽人数3）口部染毒区墙面、地面冲洗用水量按需冲洗部位一次计算.人掩掩蔽部考虑饮用水及生活用水各单元给水计算结果详见表1-1;战时给排水计算表1-1:3、热水用量及热水器选型计算热水量按洗消器具计算：q=nqe式中：q—每套淋浴器和洗脸盆热水供应量，本工程取320L n一淋浴器和洗脸盆的套数专业队队员掩蔽部主要出入口处器具用水量：q=3*320=960L按人员洗消用水量计算：ql=Qemebe式中：Qe一洗消人员用水量(L)，取40L/(人•次)me一防护单元内掩蔽人数(人)be一洗消人员百分数；专业队队员掩蔽部取20%,洗消人数二260*0. 2=52,热水用量为52X40=2080 (L)当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消器具的套数计算，即：抢险抢修专业队队员掩蔽部热水量选用960Lo热水器设计耗：Q=qp (tr-tl)C/3600其中：Q—设计耗热量(W)q一人员洗消用热水供应量(L )P 一水的密度(kg/L)C一水的比热,C=4187 (J/(kg ・ ° C)tr—供应热水温度(° C)tl—冷水温度(° C),按当地最冷月平均给水温度计，取4。

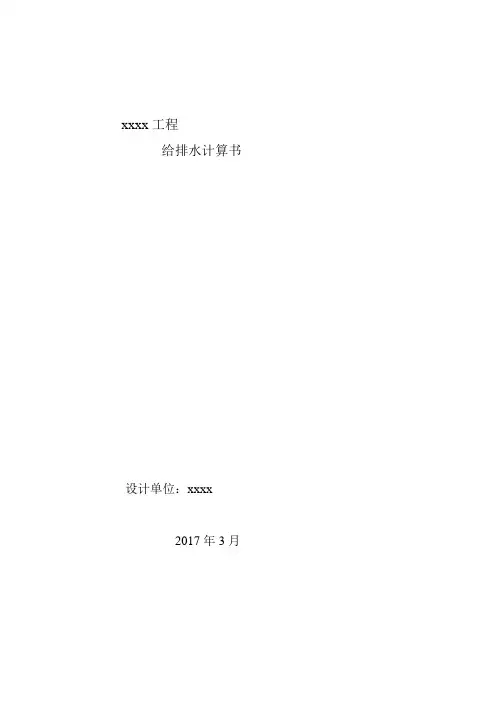

xxxx工程给排水计算书设计单位：xxxx2017年3月一、设计依据：1．《人民防空工程战术技术要求》2．《人民防空指挥工程设计标准》RFJ1-20063．《人民防空工程设计规范》GB50038-20054．《人民防空工程设计防火规范》GB50098-2009。

5．《建筑给排水设计规范》GB50015-2003（2009年版）6．《防空地下室设计手册》7．《工程设计委托书》二、工程概况：本项目为xxxx人防工程,为附建式人防地下室。

地下室建筑层数地下一层，人防工程设于地下一层，共设置13个人员掩蔽防护单元，2个物资库。

平时功能为地下停车库，战时功能为甲类人防工程。

人防建筑面积：30487.17平方米。

其中核5常5级二等人掩11769.95平方米.核6常6二等人掩13343.14平方米。

本工程掩蔽面积：19511.77平方米。

二等人员掩蔽共掩蔽10039人，物资库掩蔽物资10318.21立方米。

战时电源引自室内固定电站，内设两台180KW电机，位于防护单元一，电站面积：223.13平方米，抗力级别核5常5级，无防化要求。

三、水源条件：该工程所处位置无可靠内水源。

人防地下室以城市自来水做供水水源，各防护单元从室外市政给水管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消；当城市自来水管网遭到破坏时，由地下室的生活贮水箱提供生活饮用水和生活用水。

三、用水量计算：1、用水量标准：根据国家标准《人民防空地下室设计规范》GB50038-2005的要求：人防分区生活用水量标准为3～6L/人·天；饮用水标准为4L/人·天。

2、贮水时间：防空地下室应在每个防护单元的清洁区单独设置生活饮用水贮水池(箱)，贮水池(箱)的容积应根据防空地下室的水源条件选用。

3、贮水容积：防空地下室掩蔽人员活用水贮水容积按下式计算：式中：V1——人员生活用水量（m3）q1 ——掩蔽人员生活用水量标准（L／（P·d））；t1 ——生活用水贮水时间（d）n——掩蔽人数防空地下室掩蔽人员饮用水贮水容积按下式计算：式中：V2——人员生活用水量（m3）q2 ——掩蔽人员生活用水标准（L／（P·d））；t2——饮用水贮水时间（d）；L ——防空地下室内掩蔽人数（P）。

给排水计算书一．给排水设计依据:1.《人民防空地下室设计规范》GB50038-20052.《人民防空工程防化设计规范》RFJ013-20103.《人民防空工程设计防火规范》GB50098-20094.《人民防空工程柴油电站设计标准》(RFJ2-91)5.《人民防空医疗救护工程设计标准》(RFJ005-2011)6.《建筑给水排水设计规范》GB50015-2003（2009版)二．工程概况：本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。

其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。

三．战时水箱容积计算：1.防护单元一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装2.防护单元二(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=32.2+3+0.6=35.8m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1000×4×15/1000=69.0m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装3.防护单元三(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装4.防护单元四(二等人员掩蔽部)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装5.防护单元五(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装6.防护单元六(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装7.防护单元七(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装8.防护单元八(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装9.防护单元九(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1200×4×7/1000=38.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=38.6+3+0.6=42.2m3取42m3设42T生活水箱一个：尺寸为5500×4500×2000 临战安装b战时饮用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1200×4×15/1000=82.8m3取84m3设42T饮用水箱两个：尺寸分别为：5500×4500×2000 临战安装10.防护单元十(中心医院)：a 战时生活用水量（1）工作人员掩蔽人数m=244，q生=30L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×244×30×7/1000=58.9m3（2）伤员掩蔽人数m=151，q生=60L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×151×60×7/1000=36.5m3（3）淋浴洗消用水量计算：掩蔽人数m=395，洗消人员百分数取10%，淋浴器4套V洗=n×b×q1=395×0.1×40=1580L每套淋浴器的热水供应量取400L，则淋浴器热水供应量为：V器=N×q2=4×400=1600LV洗<V器，热水供应量按V洗计算即1580L淋浴洗消水量取1.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=58.9+36.5 +1.6+3+0.6=100.0m3选用电热水器型号为RS1000-30 2套b战时饮用水量掩蔽人数m=395, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×395×5×15/1000=34.1m3Q总=100+34.1=134.1m3 取140T设140T生活饮用合用混凝土水库平时安装到位11.防护单元十一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×795×4×7/1000=25.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=25.6+3+0.6=29.2m3取30m3设20T生活水箱一个：尺寸为4500×4000×2000 临战安装b战时饮用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×795×4×15/1000=54.9m3取60m3设35T饮用水箱一个：尺寸分别为：4500×4000×2000 临战安装四．移动电战1.储油量计算(战时采用规格为200L/只的油桶储油)L=0.24×120×24×8/1000=5.5tN=5.5*1000/0.855/200=32只2.冷却贮水箱2m3尺寸1200×1000×2000四．固定电站1．冷却水量设调节水温混合水池，容积6m3。

人防工程给排水计算书一、工程概况本工程为地下一，二层平战结合人防工程，平时作为机动车停车库使用。

战时共3个人防防护单元。

本专业设计内容有人防区生活给水系统、排水系统、消火栓给水系统、自动喷淋给水系统、建筑灭火器配置系统。

本工程所有消防用水来自消防泵房，消防泵房由地面设计院设计。

二、设计依据1、《人民防空工程设计规范》(GB50225-2005)2、《人民防空工程防化设计规范》(RFJ 013-2010)3、《汽车库、修车库、停车场设计防火规范》（GB50067—2014）4、《自动喷水灭火系统设计规范》（GB50084-2017）5、《人民防空工程设计防火规范》（GB50098-2009）6、《建筑灭火器配置设计规范》(GB 50140-2005)7、《建筑给水排水设计规范》（GB 50015-2003）8、《人民防空工程战术技术要求》9、《人民防空地下室设计规范》(GB50038-2005)三、战时给水计算1.掩蔽部用水量计算：二等人员掩蔽部用水标准及贮水时间如下：战时防护单元7掩蔽人数1300人，饮用水量：3*1300*15/1000=59立方米生活用水量：4*1300*7/1000=37立方米口部洗消用水储存10立方米战时贮水采用2只有效容积分别为59m3、47m3钢板水箱贮水，分别贮饮用水与生活用水。

四、消防计算1、消火栓系统计算根据《人民防空工程设计防火规范》及《汽车库、修车库、停车场设计防火规范》，该工程的室内消火栓用水量q=10L/s，贮水时间2h，应保证一个消火栓的水枪充实水柱到达到室内任何部位，最不利点水枪充实水柱: 13m。

根据规范要求：每股消防水量不小于5L/s，选用65mm口径消火枪，19mm喷嘴水枪，直径65mm，长度25m的麻质水龙带，工程内消防管网采用环状布置。

消火栓贮水量L1＝5.0×4×3.6=72m3消防泵选型及消防水泵房设计由地面设计院设计完成，详见其给排水专业图纸。

计算书建设单位：项目：设计号：专业：给排水设计阶段：施工图（共1册第1册共9 页）一、设计依据：1、《建筑给水排水设计规范》GB50015-2003（2009年版）2、《建筑设计防火规范》GB 50016-20143、《建筑灭火器配置设计规范》GB50140-20054、《消防给水及消火栓系统技术规范》GB 50974-20145、《全国民用建筑工程设计技术措施•给水排水》（2009年版）6、《建筑机电工程抗震设计规范》GB50981-20147、其它现行的有关设计规范、规程和规定；二、设计范围本工程建设地点：*****，防火设计的建筑分类为二类高层住宅，建筑层数：地上十一层,地下一层，建筑高度：31.90m。

建筑结构形式：剪力墙。

总建筑面积：6060.85m2。

其中地上5821.46m2，地下239.39m2。

本工程设有生活给水系统、生活热水系统、污水系统、消火栓系统、雨水系统、手提式灭火器系统。

三、给水系统1.给水水源和系统本工程分别从场地北侧与南侧引入DN100市政给水管网，分别供商业与住宅生活用水，市政管网压力为0.20MPa。

进入小区前设水表井及倒流防止器，井内加设低阻力倒流防止器。

本工程给水管道系统分区，-1~6层为低区，工作压力为0.38MPa；7~11层为高区，工作压力为0.86MPa，分别由小区1#楼地下一层水泵房变频水泵设备及生活水箱加压供水。

采用下行上给的供水方式。

商业、住宅给水分别单独计量,各层（管道井）设置水表，商业每户单独计量。

2、用水量计算：（1）住宅生活用水量设计参数：150L/人·d使用时间：h=24h小时变化系数：k=2.5住宅户数： 44户x3.5人/户= 154人3、给水管道水力计算：（1）管道流速控制： 公称直径（mm ） 15～20 25～40 50～70 ≥80 水流速度（m/s ） ≤1.0≤1.2≤1.5≤1.8（2）卫生器具当量:器具名称 冷水(一个阀开) 热水(一个阀开) 同时 (二个阀开) 蹲便器 6.0 - - 坐便器 0.5 - - 小便器 0.5 - - 拖布盆 1.0 - - 淋浴器 0.5 0.5 0.75 洗脸盆 0.5 0.5 0.75 洗手盆 0.5 0.5 0.75 洗涤盆1.01.01.0住宅给水管道设计计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：用水部位 用水标准 单位 数量 用水时间变化系数 用水量(立方米) 最大日最大时 平均时 普通住宅150.00L/人·d 15424.02.5023.102.410.96(%))1(α110049.0ggc NN U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）； αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：gg N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数；各楼层计算结果如下 以DL-1、ZL-1、GL-1为例： 低区给水立管DL-1： 楼层 本层当量 总当量∑Ng 同时出流概率U 流量(l/s) 立管管径 流速m/s 水力坡降mH2O/m 沿程损失mH2O 1#-1楼 8.0 48.0 0.15 1.48 50 1.25 0.049 0.146 1#-2楼 8.0 40.0 0.17 1.34 50 1.14 0.041 0.122 1#-3楼 8.0 32.0 0.19 1.19 50 1.01 0.033 0.098 1#-4楼 8.0 24.0 0.21 1.03 50 0.87 0.025 0.074 1#-5楼 8.0 16.0 0.26 0.83 40 1.10 0.050 0.150 1#-6楼8.08.00.360.58400.770.0260.077高区给水立管GL-1： 楼层 本层当量 总当量∑Ng 同时出流概率U 流量(l/s) 立管管径 流速m/s 水力坡降mH2O/m 沿程损失mH2O 1#-7楼 8.0 40.0 0.17 1.34 50 1.14 0.041 0.122 1#-8楼 8.0 32.0 0.19 1.19 50 1.01 0.033 0.098 1#-9楼8.024.0 0.21 1.03 50 0.87 0.025 0.074 1#-10楼 8.0 16.0 0.26 0.83 40 1.10 0.050 0.150 1#-11楼 8.08.00.360.58400.770.0260.077四、排水系统 1、系统：室内采用污、废水合流系统，污废水重力自流排入室外污水管网。
