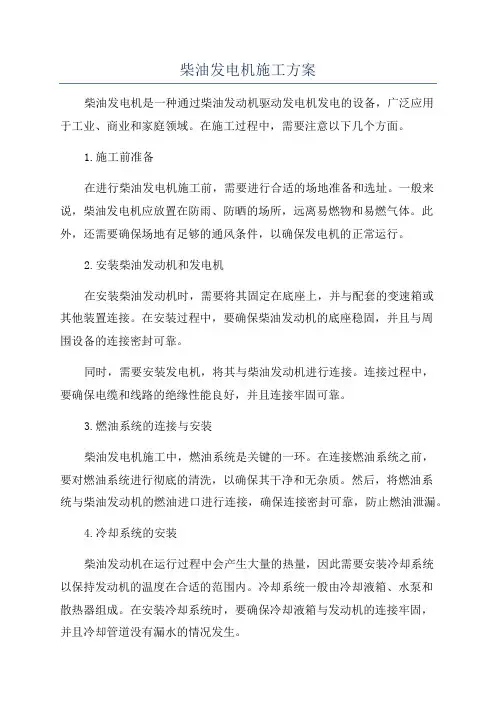

柴油发电机施工方案
柴油发电机施工方案柴油发电机是一种通过柴油发动机驱动发电机发电的设备，广泛应用于工业、商业和家庭领域。
在施工过程中，需要注意以下几个方面。
1.施工前准备在进行柴油发电机施工前，需要进行合适的场地准备和选址。
一般来说，柴油发电机应放置在防雨、防晒的场所，远离易燃物和易燃气体。
此外，还需要确保场地有足够的通风条件，以确保发电机的正常运行。
2.安装柴油发动机和发电机在安装柴油发动机时，需要将其固定在底座上，并与配套的变速箱或其他装置连接。
在安装过程中，要确保柴油发动机的底座稳固，并且与周围设备的连接密封可靠。
同时，需要安装发电机，将其与柴油发动机进行连接。
连接过程中，要确保电缆和线路的绝缘性能良好，并且连接牢固可靠。
3.燃油系统的连接与安装柴油发电机施工中，燃油系统是关键的一环。
在连接燃油系统之前，要对燃油系统进行彻底的清洗，以确保其干净和无杂质。
然后，将燃油系统与柴油发动机的燃油进口进行连接，确保连接密封可靠，防止燃油泄漏。
4.冷却系统的安装柴油发动机在运行过程中会产生大量的热量，因此需要安装冷却系统以保持发动机的温度在合适的范围内。
冷却系统一般由冷却液箱、水泵和散热器组成。
在安装冷却系统时，要确保冷却液箱与发动机的连接牢固，并且冷却管道没有漏水的情况发生。
5.控制系统的调试与安装柴油发电机的控制系统包括自动启停系统、过载保护系统和电压调节系统等。
在施工过程中，需要对这些系统进行调试和安装。
确保系统的高低压保护设备正常运行，系统能够自动启动和停止，并且能够对电压进行调节以保持稳定。
最后，需要进行柴油发电机的综合测试和试运行。
在试运行过程中，要对机组的运行状态进行监测和记录，确保发电机在正常工况下运行。
总之，柴油发电机施工方案需要注意以上几个方面，保证发电机的正常运行和使用安全。
同时，在施工过程中，还应严格按照相关安全操作规程进行施工，确保施工过程的安全性。

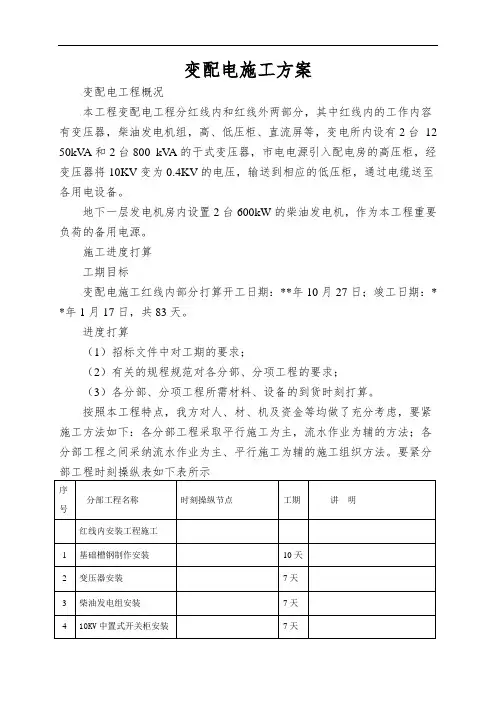

变配电施工方案
变配电施工方案变配电工程概况本工程变配电工程分红线内和红线外两部分，其中红线内的工作内容有变压器，柴油发电机组，高、低压柜、直流屏等，变电所内设有2台12 50kV A和2台800 kV A的干式变压器，市电电源引入配电房的高压柜，经变压器将10KV变为0.4KV的电压，输送到相应的低压柜，通过电缆送至各用电设备。
地下一层发电机房内设置2台600kW的柴油发电机，作为本工程重要负荷的备用电源。
施工进度打算工期目标变配电施工红线内部分打算开工日期：**年10月27日；竣工日期：* *年1月17日，共83天。
进度打算（1）招标文件中对工期的要求；（2）有关的规程规范对各分部、分项工程的要求；（3）各分部、分项工程所需材料、设备的到货时刻打算。
按照本工程特点，我方对人、材、机及资金等均做了充分考虑，要紧施工方法如下：各分部工程采取平行施工为主，流水作业为辅的方法；各分部工程之间采纳流水作业为主、平行施工为辅的施工组织方法。
要紧分部工程时刻操纵表如下表所示资源需求打算开工条件开工条件的预备按照招标文件的要求，本工程开工的先决条件是：(1) 施工组织设计已通过项目法人组织的审查，并提交给监理工程师和项目法人。
(2) 工程各项治理制度差不多制定，并能够落实到工程实施中。
(3) 施工图差不多过会审。
(4) 工程组织机构、劳动力配备和专门工种的培训能满足施工条件。
施工场地具备开工条件(1) 施工驻地、材料站已布置妥善，生活、通信设施差不多配套。
(2) 在工程所在地的施工注册差不多完毕。
(3) 在满足以上条件情形下，其他按本公司程序文件中有关规定执行。
技术预备打算施工预备工作应在中标后及时展开，搞好施工预备的组织工作专门重要。
在本工程项目经理部的基础上，由公司参与，成立“西南设计研究院第二办公区办公楼变配电工程筹备工作组”，从“人、机、料、发、环”等方面赶忙组织，专门负责完成施工预备工作。
在对工程进行实地勘察和调查获得第一手资料的基础上，对本工程的自然条件、技术经济条件进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合肥万达文化旅游城酒店群及人工湖项目高低压配电柜、变压器、柴油发电机安装施工方案编制：审核：审批：中国建筑一局（集团）有限公司二0一四年四月注：在没有收到蓝图的前提下编制，收到蓝图后再进行细部深化目录一、工程概况.....................................................................................-3 -二、编制依据.....................................................................................-3 -三、工程质量目标.................................................................................- 3 -四、组织机构.....................................................................................-3 -五、施工准备及各项资源需用量计划............................................... - 3 -六、总体施工方案 ........................................................................ - 6 -七、安全保证措施 ...................................................................... - 22 -八、质量保证措施..................................................................... - 23 -一、工程概况：本项目位于安徽省合肥市滨湖新区包河大道及环湖北路交叉口，东临衡山路，南临环湖北路，西临井岗山路，北临南宁路。
项目建设用地约25.54公顷，总建筑规模约为31.58万平方米，其中包含三栋3星级酒店、两栋4星级酒店、一栋5星级酒店和一栋6星级酒店，以及配套的酒吧街等附属设施，建筑面积规模宏大、气势不凡。
二、编制依据：本方案编制依据如下：《电气装置安装工程电气设备交接试验标准》GB50150-91《建筑电气工程施工质量验收规范》GB50303-2002《施工现场临时用电安全技术规范》JGJ46-2005《民用建筑电气设计规范》JGJ 16－92《建筑工程质量统一验收标准》GB 50300－2001《工频柴油发电机组通用技术条件》GB 2820－90《自动化柴油发电机组分级要求》GB/T 4712－96《工频柴油发电机组额定功率、电压及转速》GB 12699－90三、工程质量目标：合格四、组织机构：组织机构网络图五、施工准备及各项资源需用量计划（一）施工前的准备工作1.技术准备（1）进行图纸会审，进行设计交底，复核设计安装方式是否符合现行国家规范的要求。
（2）施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。
（3）熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求，考虑主体工程和其他工程的配合问题，确定施工方案；进行施工技术交底。
2．施工机具准备(1)搬运吊装机具设备搬运吊装机具设备有汽车吊、汽车、钢丝绳、象鼻、麻绳、滚杠等。
(2)拆除及安装机具设备机具设备有电焊机、气焊工具、电锤、扳手、绝缘棒、绝缘手套、绝缘鞋、一般电工工具。
(3)测试仪器测试仪器有钢卷尺、钢板尺、水平仪、塞尺、磁力线锤、摇表、玻璃温度计、钳行电流表、万用表、电桥及试验仪器。
3．作业条件电气设备安装前，建筑工程应具备下列条件：（1）预留洞口符合施工要求。
（2）施工设施拆除、场地清理干净。
（3）具有足够的施工用场地，道路通畅。
4．设备材料准备及验收（1）变压器、高低压开关柜、柴油发电机安装所需设备材料已备齐，均符合国家相应产品质量要求，需“CCC”认证的产品应有标志，并应有认证证明文件。
（2）电器设备的规格型号及容量符合施工图纸设计要求，并有合格证、出厂试验记录及技术数据文件。
（3）外观检查：电气设备应装有铭牌。
铭牌上应注明制造厂名、型号、额定容量，一二次额定电压、电流、阻抗电压（%）及接线组别、重量、制造年月等技术数据。
附件、备件齐全，无锈蚀及机械损伤，密封应良好。
绝缘件无损伤。
（5）型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
（6）其他材料：电焊条、防锈漆、调和漆等，均应符合设计要求，并有产品合格证。
（二）各项资源需用量计划表六、总体施工方案A、变压器的安装(一)工艺流程施工准备——基础型钢制作安装——开箱检查——器身检查——变压器安装就位——变压器联线——变压器试验——成品保护(二)操作工艺1.基础验收变压器就位前，要对基础进行验收，并填写“设备基础验收记录”。
基础的中心及标高符合工程设计需要，轨距应及变压器轮距互相吻合，具体要求：1)轨道水平误差不应超过5mm。
2)实际轨距不应小于设计轨距，误差不应超过+5mm。
3)轨面对设计标高的误差不应超过±5mm。
2.开箱检查1)设备开箱检查程序a)开箱检查应该会同建设单位、供应单位等有关人员一起进行；b)按照规范规定对设备进行开箱检查；c)开箱检查应该形成《设备开箱检查记录》。
2)设备开箱检查内容a)包装及密封应良好；b)型号规格应符合设计要求，设备无损伤，附件、备件应齐全；c)产品的技术文件应齐全；d)按规范要求作外观检查。
3.器身检查：变压器到达现场后要及时进行外观和器身检查，并做好开箱检查验收记录。
4.变压器装卸运输1)变压器搬运就位由起重工为主操作，电工配合。
搬运最好采用吊车和汽车，如机具缺乏或距离很短而道路又有条件时，也可以用倒链吊装、卷扬机托运、滚杠运输等。
变压器在吊装时，索具必须检查合格。
2)变压器就位时，应注意其方法和施工图相符，变压器距墙尺寸按施工图规定，允许偏差±25mm。
图纸无标注时，纵向按轨道定位，横向距墙不小于800mm，距门不小于1000mm。
3)变压器的装卸，应防止因车辆弹簧伸缩而引起的倾倒，应设专人观测车辆平台的升降情况。
变压器在装卸和运输过程中，不应有严重的冲击和振动。
当利用机械牵引变压器时，牵引的着力点应在设备重心以下，运输倾斜角不得超过15。
4)变压器整体起吊时，应将钢丝绳系在专供整体起吊的吊耳上，并必须经相对应的吊耳导向。
用千斤顶顶升大型变压器时，升降操作应协调，各点受力均匀，并及时垫好垫块。
5)器身起吊时，吊索及铅垂线的夹角不宜大于30，必要时可采用控制吊梁。
起吊过程中，器身及箱壁不得有碰撞现象。
5.变压器本体及附件安装1)变压器的轨道应水平，轮距及轨距应配合；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1%~1.5%的升高坡度。
当需及封闭母线连接时，其套管应及封闭母线安装中心线相符。
2)装有滚轮的变压器、其滚轮应转动灵活。
在设备就位后，应将滚轮用能拆卸的制动装置加以固定。
油浸变压器的密封处理应该符合要求。
3)变压器附件安装：有载调压切换装置、冷却装置、储油柜、升高座、气体继电器、安全气道、压力释放装置、测温装置、控制装置等设备的安装应符合验收规范的要求。
6.变压器联线1)变压器的一次、二次联线、地线、控制线均应符合现行国家施工验收规范的规定。
2)变压器的一、二次引线施工，不应使变压器的套管直接承受应力。
3)变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。
4)靠近箱壁的导线，应用金属软管保护。
7.变压器试验8.变压器的起动试运行1)变压器起动试运行前的检查：a)本体、冷却装置及所有附件应无缺陷，且不渗油；b)轮子的制动装置应牢固；c)油漆应完整，相色标志正确；d)变压器顶盖上应无遗留杂物；e)事故排油设施应完好，消防设施安全；f)储油柜、冷却装置、净油器等油系统上的油门均应打开，且指示正确；g)接地引下线及其主接地网的连接应满足设计要求，接地应可靠；h)分接头的位置符合运行要求；有载调压切换装置的远动操作应动作可靠，指示正确；i)变压器的相位及绕组的接线组别应符合并列运行要求；j)测温装置的指示应该正确，整定值符合要求；k)变压器保护装置整定值符合规定；操作及联动试验合格。
2)变压器起动试运行注意事项：a)接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地；b)变压器第一次投入，可以全电压冲击合闸，如条件允许应从零起升压；冲击合闸时，变压器宜由高压侧投入；c)变压器第一次空载运行，应以全电压合闸5次，以考验变压器端部绝缘。
在第一次带电后，运行时间不少于10分钟，以便于监听变压器内部有无不正常杂音，如果有断续的爆炸或者突然发出剧烈的声音，应立即停电。
第一次冲击试验后，进行第二次冲击。
冲击试验完毕，即可带负荷运行。
d)冲击合闸时励磁涌流不应引起保护装置的误动。
e)变压器并列前，应先核对相位；f)带电后，检查本体及附件所有焊逢和连接面，不应有渗油现象。
3)变压器并联运行的条件：a)联结组别相同；如不同，在一定条件下可以改变其线端排列而使其相同；b)电压比相同；如不同，而在任何一台都不会过载时，可以并联运行，但应避免空载运行；c)阻抗电压相同；如不同，而在任何一台都不会过载也可并联运行；d)容量比不应超过3：1；但在两台变压器均不会超负荷运行时，容量比如大于3：1也可以并联运行。
(三)质量要求1.主控项目1)变压器安装应位置正确，附件齐全，油浸变压器的油位正常，无渗油现象。
2)接地装置引出的接地干线及变压器的低压侧中性点直接连接；接地干线及变压器的N母线和PE母线直接连接；变压器箱体的支架或外壳接地。
所有连接应该可靠及防送零件齐全。
3)变压器按规范要求规定交接试验合格。
4)GB50303-2002规定的其他验收项目。
2.一般项目1)有载调压开关的传动部分润滑良好，动作灵活，电动给定位置及开关实际位置一致，自动调节符合产品的技术文件要求。
2)绝缘件应无裂纹、缺损和瓷件损坏等缺陷，外表清洁，测温仪表指示准确。
3)GB50303-2002规定的其他验收项目。
(四)成品保护1．变压器门应加锁，未经安装单位许可，闲杂人员不得进入。
2．对就位的变压器的高压和低压瓷套管及环氧树脂铸件，应有防砸撞措施。
3．变压器器身保持清洁干净，油漆面无碰撞损伤。
干式变压器就位后，要采取保护措施，防止铁件掉入线圈内。
4．在变压器上方作业时，操作人员不得蹬踩变压器，并带工具袋以防止工具材料掉下来砸坏、砸伤变压器。
对安装完的电气管线及其之应注意保护，不得碰撞损伤。
