深圳大浪锦华实验学校物理第十四章 欧姆定律(提升篇)(Word版 含解析)

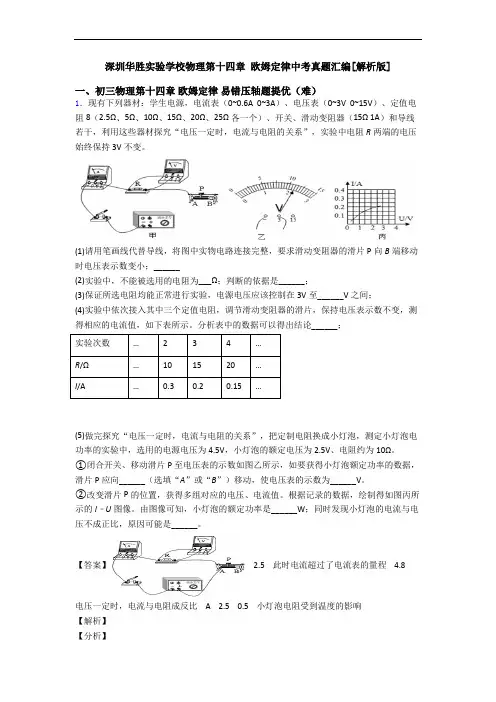

深圳华胜实验学校物理第十四章欧姆定律中考真题汇编[解析版]一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

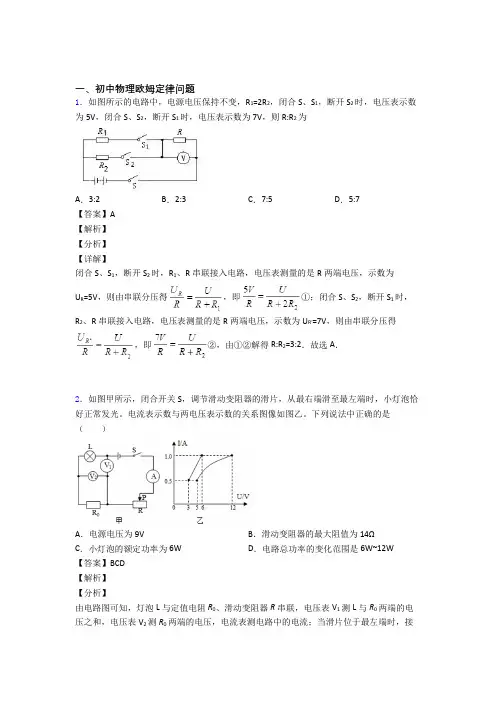

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图甲所示，闭合开关S，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（）A．电源电压为9V B．滑动变阻器的最大阻值为14ΩC．小灯泡的额定功率为6W D．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

【详解】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；AC ．当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压；由图乙可知，电路中的最大电流max 1.0A I =，电压表V 2的示数06V U =，电压表V 1的示数为12V ，即电源的电压U =12V ；因串联电路中总电压等于各分电压之和，则此时灯泡两端的电压L 012V 6V 6V U U U =-=-=因此时小灯泡恰好正常发光，则灯泡的额定功率L L max 6V 1.0A 6W P U I ==⨯=电路的最大总功率max max 12V 1.0A 12W P UI ==⨯=故A 错误、C 正确；BD ．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流min 0.5A I =，电压表V 1的示数U 1=5V ，此时滑动变阻器两端的电压R 112V 5V 7V U U U =-=-=由UI R=可得，滑动变阻器的最大阻值 R min 7V14Ω0.5AU R I === 电路的最小总功率min min 12V 0.5A 6W P UI ==⨯=则电路总功率的变化范围是6W ∼12W ，故BD 正确。

九年级上册物理第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

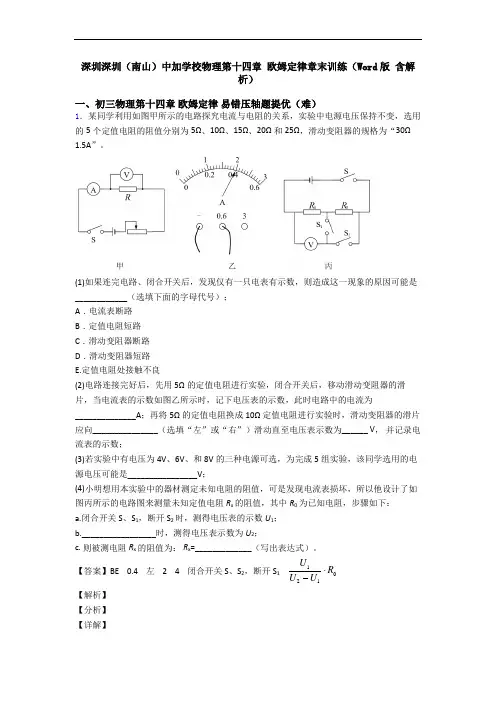

深圳深圳（南山）中加学校物理第十四章欧姆定律章末训练（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A ．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A 不符合题意； B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

深圳物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

1考点二 闭合电路欧姆定律基础点知识点1 电动势和内阻1．电源：电源是通过非静电力做功把其他形式的能转化成电势能的装置。

2．电动势(1)定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。

(2)表达式：E ＝Wq，单位：V 。

(3)物理意义：反映电源把其他形式的能转化为电能的本领大小的物理量。

(4)特点：大小由非静电力的特性决定，跟电源的体积无关，也跟外电路无关，在数值上等于电源没有接入电路时两极间的电压。

3．内阻：电源内部也是由导体组成，也有电阻r ，该电阻叫做电源的内阻，它是电源的另一重要参数。

知识点2 闭合电路的欧姆定律 1．闭合电路(1)组成⎩⎪⎨⎪⎧电源内部是内电路；用电器、导线组成外电路。

(2)内、外电压的关系：E ＝U 内＋U 外。

2．闭合电路欧姆定律(1)内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

(2)公式。

①I ＝ER ＋r(只适用于纯电阻电路)。

②E ＝U 外＋Ir (适用于所有电路)。

3．路端电压与外电阻的关系 (1)一般情况：U ＝IR ＝ER ＋r·R 。

(2)特殊情况。

①当外电路断路时，I ＝0，U ＝E 。

②当外电路短路时，I 短＝Er，U ＝0。

4．U -I 关系图：如图所示，路端电压随着电路中电流的增大而减小。

(1)当电路断路即I ＝0时，纵坐标的截距为电动势。

(2)当外电路电压U ＝0时，横坐标的截距为短路电流。

(3)图线的斜率的绝对值为电源的内阻。

(4)对于U -I 图象中纵坐标(U )不从零开始的情况，图线与横坐标的交点坐标小于短路电流，但直线的斜率大小仍等于电源的内阻。

5．电源的功率和效率 (1)电源的总功率：P 总＝EI 。

(2)电源内部损耗功率：P 内＝I 2r 。

(3)电源的输出功率：P 出＝UI 。

(4)电源的效率：η＝P 出P 总×100%＝UE ×100%。

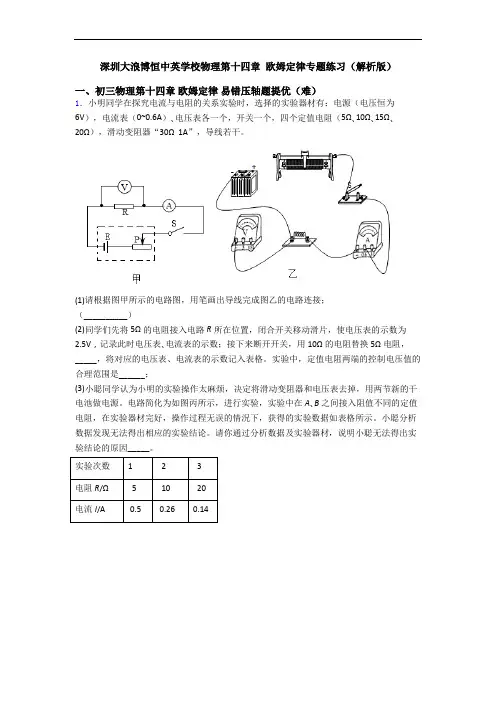

深圳大浪博恒中英学校物理第十四章欧姆定律专题练习（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】【分析】【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

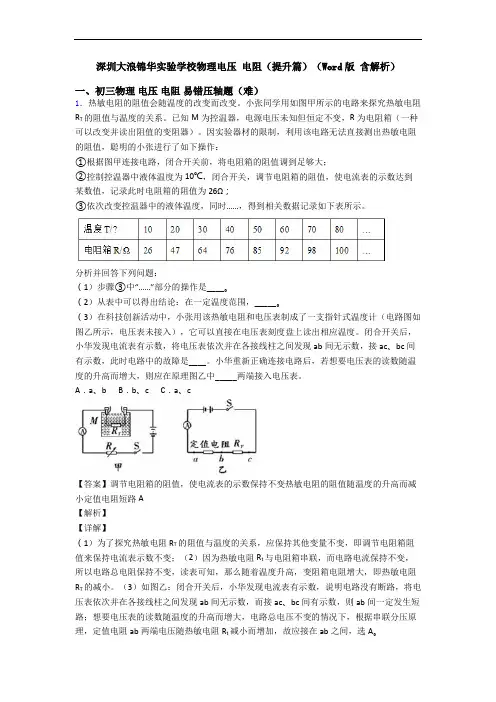

深圳大浪锦华实验学校物理电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

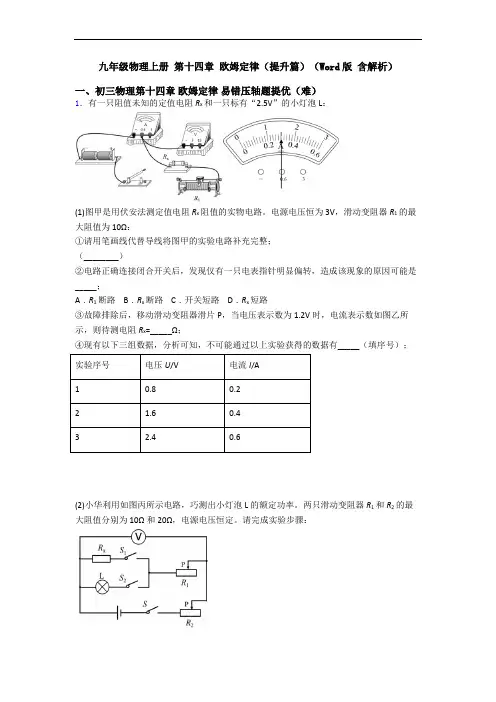

九年级物理上册第十四章欧姆定律（提升篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

中考物理总复习∶欧姆定律( 提高 ) 知识讲解及答案一、欧姆定律选择题1．如图所示， A 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是 N 极，弹簧测力计示数变小D. 螺线管上端是S 极，弹簧测力计示数变大【答案】 C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P 向右滑动时，滑动变阻器R 阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N 极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为： C。

【分析】（ 1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器 R 的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变， A 不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大， B 不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小， C 符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变， D 不符合要求。

物理九年级上册第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

九年级物理上册第十四章欧姆定律（提升篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

深圳大浪锦华实验学校物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

深圳公明实验学校物理第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

高中物理闭合电路的欧姆定律提高训练含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E1=1.5V，内阻r1=0.3Ω；一节旧电池的电动势E2=1.2V，内阻r2=4.3Ω。

手电筒使用的小灯泡的电阻R=4.4Ω。

求：(1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r2上的电压；(3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V；(2)1.29V；(3)不妥当。

因为旧电池内阻消耗的电压U r大于其电动势E2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】【分析】【详解】(1)两节新电池串联时，电流1 1A2 =20.6E IR r =+灯泡两端的电压2.64VU IR==(2)一新、一旧电池串联时，电流12120.3A=E EIR r r =+ '++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小。

3．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

如果在外电路并联一个6.0Ω的电阻，路端电压是多大？【答案】3.6V【解析】【详解】由题意可知当外电阻为4.0Ω时，根据欧姆定律可知电流4A 1.0A 4U I R ===外 由闭合电路欧姆定律()E I R r =+代入数据解得r =0.8Ω当外电路并联一个6.0Ω的电阻时46 2.446R ⨯==Ω+并 电路中的总电流 4.8A=1.5A 2.40.8E I R r '==++并 所以路端电压 1.5 2.4V 3.6V U I R '==⨯'=并4．有一个100匝的线圈，在0.2s 内穿过它的磁通量从0.04Wb 增加到0.14Wb ，求线圈中的感应电动势为多大？如果线圈的电阻是10Ω，把它跟一个电阻是990Ω的电热器串联组成闭合电路时，通过电热器的电流是多大？【答案】50V ， 0.05A ．【解析】【详解】已知n =100匝，△t =0.2s ，△Φ=0.14Wb-0.04Wb=0.1Wb ，则根据法拉第电磁感应定律得感应电动势0.1100V=50V 0.2E nt ∆Φ==⨯∆ 由闭合电路欧姆定律得，通过电热器的电流50A=0.05A 10990E I R r ==++ 5．如图所示，电路中电阻R 10=Ω，电源的内电阻2r =Ω，灯泡L 上标有“3V 0.25A”的字样，闭合开关S ，灯泡正常发光．求：（1）灯泡的功率；（2）电源的电动势；（3）电源的总功率；【答案】(1) 0.75W (2) 6V (3) 1.5W【解析】【详解】（1）由题知，灯泡正常发光，则灯泡的电压为 U=3V ，电流为 I=0.25A所以灯泡的功率为 P=UI=0.75W（2）由闭合电路欧姆定律得：电源的电动势 E=U+I （R+r ）=3+0.25×（10+2）=6V（3）电源的总功率：P=IE=0.25×6W=0.5W.6．如图所示，电路中接一电动势为4V 、内阻为2Ω的直流电源，电阻R 1、R 2、R 3、R 4的阻值均为4Ω，电容器的电容为30μF ，电流表的内阻不计，当电路稳定后，求：（1）电流表的读数（2）电容器所带的电荷量（3）如果断开电源，通过R 2的电荷量【答案】（1）0.4A （2）4.8×10-5C （3）-5=2.4102Q C ⨯ 【解析】【分析】【详解】当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律求出流过3R 的电流，即电流表的读数．电容器的电压等于3R 两端的电压，求出电压，再求解电容器的电量．断开电键S 后，电容器通过1R 、2R 放电，1R 、2R 相当并联后与3R 串联．再求解通过2R 的电量． （1）当电键S 闭合时，电阻1R 、2R 被短路．根据欧姆定律得 电流表的读数30.4E I A R r==+ （2）电容器所带的电量533 4.810Q CU CIR C -===⨯（3）断开电键S 后，电容器相当于电源，外电路是1R 、2R 相当并联后与3R 串联．由于各个电阻都相等，则通过2R 的电量为51 2.4102Q Q C -==⨯'7．利用如图所示的电路可以测量电源的电动势和内电阻．当滑动变阻器的滑片滑到某一位置时，电流表和电压表的示数分别为0.20A 和2.90V ．改变滑片的位置后，两表的示数分别为0.40A 和2.80V ．这个电源的电动势和内电阻各是多大？【答案】E =3.00V ，r =0.50Ω【解析】【分析】【详解】根据全电路欧姆定律可得：；，联立解得：E=3.00V ，r=0.50Ω8．如图所示，电源电动势E =30 V ，内阻r =1 Ω，电阻R 1=4 Ω，R 2=10 Ω．两正对的平行金属板长L =0.2 m ，两板间的距离d =0.1 m ．闭合开关S 后，一质量m =5×10﹣8kg ，电荷量q =+4×10﹣6C 的粒子以平行于两板且大小为 =5×102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v0ty=at2其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．9．电路图如图甲所示，图乙中图线是电路中电源的路端电压随电流变化的关系图象，滑动变阻器的最大阻值为15 Ω，定值电阻R0＝3 Ω．（1）当R为何值时，R0消耗的功率最大，最大值为多少？（2）当R为何值时，电源的输出功率最大，最大值为多少？【答案】（1）0；10.9W；（2）4.5；13.3W【解析】【分析】（1）由乙图得电源的电动势和内阻，当R=0时，R0消耗的功率最大；（2）当外电阻等于内电阻时，电源的输出功率最大，依次计算求解．【详解】（1）由题干乙图知电源的电动势和内阻为：E=20V，r=205Ω2=7.5Ω由题图甲分析知道，当R=0时，R0消耗的功率最大，最大为P m=20 0ERR r⎛⎫⎪+⎝⎭=22037.5⎛⎫⨯⎪+⎝⎭3W=10.9W（2）当R＋R0=r，即R=4.5Ω时，电源的输出功率最大，最大值P=2ER R r⎛⎫⎪++⎝⎭(R+R0)=2203 4.57.5⎛⎫⨯⎪++⎝⎭(3+4.5)W=13.3W10．如图，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF．(1)闭合电键S，求稳定后通过R1的电流．(2)然后将电键S断开，求这以后流过R1的总电量【答案】(1)1A (2)1.2×10-4 C【解析】【详解】（1）闭合开关S，当电路达到稳定后，电容器相当于开关断开，根据闭合电路欧姆定律得：1210=A1A+46IR Rε==+（2）闭合开关S时，电容器两端的电压即电阻R2两端的电压，为：22==6VU IR开关S断开后，电容器两端的电压等于电源的电动势，为=10Vε，则通过电阻R1的电荷量为：()()542==310106C 1.210CQ C E U---⨯⨯-=⨯11．如图所示为用直流电动机提升重物的装置，重物的重量为500 N，电源电动势为110 V，不计电源内阻及各处摩擦，当电动机以0.9 m/s的恒定速度向上提升重物时，电路中的电流为5 A，求：(1)提升重物消耗的功率；(2)电动机线圈的电阻．【答案】(1)450 W (2)4 Ω【解析】（1）重物被提升的功率（2）此时电路中的电流为5A ．则电源的总功率所以线圈电阻消耗的功率为 由欧姆定律可得：12．如图所示，四个电阻阻值均为R ，电键S 闭合时，有一质量为m ，带电量为q 的小球静止于水平放置的平行板电容器的中点．现打开电键S ，这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程中小球没有机械能损失，只是碰后小球所带电量发生变化，碰后小球带有和该板同种性质的电荷，并恰能运动到另一极板，设两极板间距离为d ，不计电源内阻，求：（1）电源电动势E 多大？（2）小球与极板碰撞后所带的电量为多少？【答案】（1）、32mgd E q =；（2）76q q '= 【解析】【分析】【详解】(1)当S 闭合时，设电容器电压为U ，则有： 21.53E U R E R == 对带电小球受力分析得： qU mg d= 联立解得：32mgd E q= (2)断开S ，设电容器电压为U ′，则有：122E U R E R '==, U ′<U ，则电容器间场强减小，带电小球将向下运动．对带电小球运动的全过程，根据动能定理得：022d U qU mg q '''--= 联立解得：76q q '=。

第十四章欧姆定律第一节电阻1．改变电路中电流大小的方法有两种：一是改变电路两端的电压，具体可以改变给电路供电的干电池的个数或学生电源的电压；二是改变连接在电路中的导体的电阻．2．电阻表示导体对电流的阻碍作用,电阻无方向性（半导体除外）它只有大小，电阻的大小由导体自身决定，电阻是导体的一种属性．导体的电阻越大，表示导体对电流的阻碍作用越大；反之，导体的电阻越小，表示其对电流的阻碍作用越小．3.国际上通常用R号是 ，常用的单位还有千欧，兆欧。

4．决定导体电阻大小的因素：①自身因素：导体的材料（导体材料不同电阻不同-铜的电阻比铁的电阻小）、长度（在其他条件相同的情况下，导体越长电阻越大）、横截面积（横截面积越大，电阻越小）．例如一根金属导线对折使用，其长度变为原来的一半，而且截面积也变为原来的二倍（因为总体积未变），这里的长度和横截面积都对导线的电阻产生影响。

不要只考虑长度而忘了截面积的变化。

②外界因素：温度，一般金属导体的电阻随温度升高而增大．但也有例外，例如半导体在温度升高时，电阻反而变小。

导体的电阻与其他的外界因素如电压、电流均无关．5．控制变量法是我们在实验中常用的一种研究方法：研究一个物理量与多个因素是否有关时，常采用控制变量法．我们经常改变其中一个因素，而让其他因素不变或相等，从而确定这个因素与所研究的物理量的关系．对涉及的因素逐个地加以判断，最后再综合解决．例如研究导体电阻大小与长度的关系时，要控制材料、横截面积、温度相同或不变，改变导体的长度，观察电流变化情况来判断导体的电阻与长度的关系．6.导体和绝缘体的关系（1）区别（2）联系：导体和绝缘体之间没有绝对的界限。

在潮湿、高温、高压等条件下，绝缘体可以转化为导体，如玻璃、胶木等经高温灼烧后，可以造成绝缘体破坏，变为导体，引起漏电甚至火灾。

空气是好的绝缘体，但是在夏天打雷闪电时，两块云之间的空气被高压“击穿”变成导体。

再比如，纯水是绝缘体，但是在水中掺有杂质后，就能导电，受潮的木材会导电也是这个原因。
