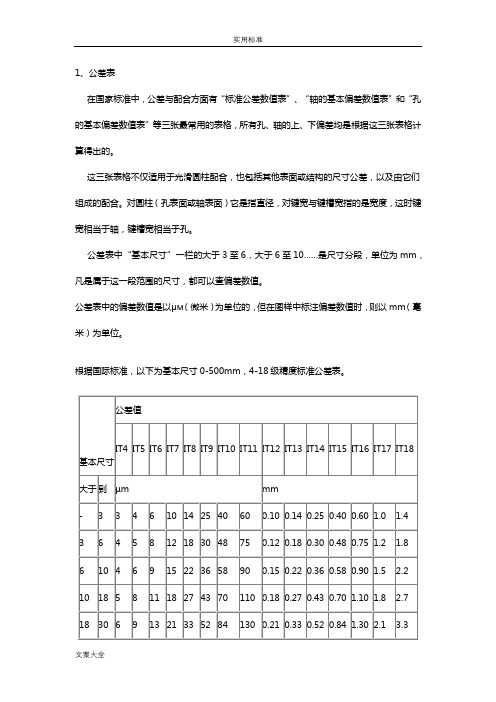

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.131、公差表在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
2、查表方法以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t 的下偏差为+196μм。
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t 的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.131、公差表在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
2、查表方法以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t 的下偏差为+196μм。
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t 的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
1、公差表在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于 3 至 6，大于 6 至 10是尺寸分段，单位为 mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm， 4-18 级精度标准公差表。
公差值IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 基本尺寸大于到μm mm- 3 3 4 6 10 14 25 40 603 645 8 12 18 30 48 756 10 4 6 9 15 22 36 58 9010 18 5 8 11 18 27 43 70 11018 30 6 9 13 21 33 52 84 13030 50 7 11 16 25 39 62 100 1605080 8 13 19 30 46 74 120 19080120 10 15 22 35 54 87 140 220120180 12 18 25 40 63 100 160 250180250 14 20 29 46 72 115 185 290250315 16 23 32 52 81 130 210 320315400 18 25 36 57 89 140 230 360400 500 20 27 40 63 97 155 250 400注：基本尺寸小于1mm时，无 IT14 至 IT18 。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t 的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t 的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
1、公差表在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)2、查表方法以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）2 5 0 0 280 -520-290-145-380 0 0+76+135+240+550+125+190+2902 8 0 0 315+580+140+210+320注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。

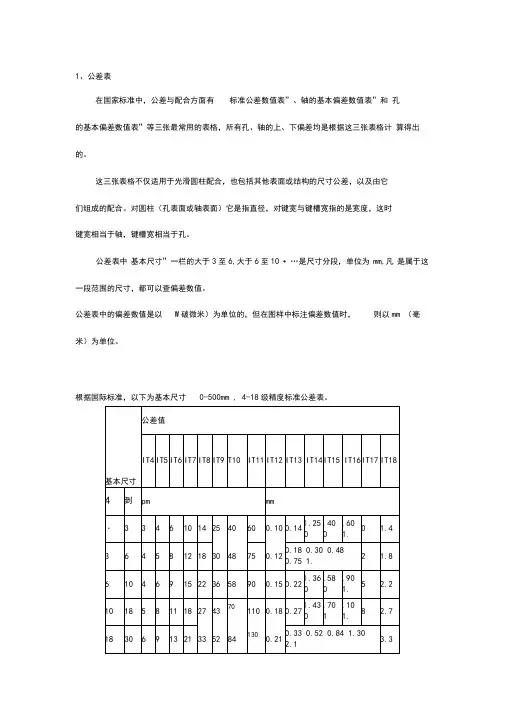

1、公差表
在国家标准中，公差与配合方面有标准公差数值表”、轴的基本偏差数值表”和孔
的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它
们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时
键宽相当于轴，键槽宽相当于孔。
公差表中基本尺寸”一栏的大于3至6,大于6至10 •…是尺寸分段，单位为mm,凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以W破微米）为单位的，但在图样中标注偏差数值时，则以mm （毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm , 4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：①230 H8/t9 ,这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9 级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8:对应于基本尺寸分段》180~230的IT8为72 dM再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差(下偏差)为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46 PM t的下偏差为+196(1 M
孔的基本偏差数值(GB/T 1800.3-1998 )
轴的基本偏差数值（摘自GB/T 1800.3 T998 ）（mm）
注：.基本尺寸时，基本偏差和均不采用。

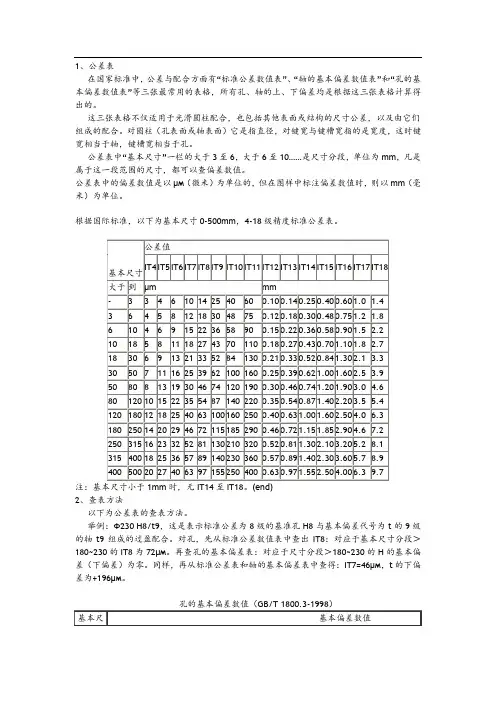

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格
计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，
凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm
（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）。
