无铅制程作业规范

一、锡膏丝印工艺要求1、解冻、搅拌首先从冷藏库中取出锡膏解冻至少4小时，然后进行搅拌，搅拌时间为机械2分钟，人手3分钟，搅拌是为了使存放于库中的锡膏产生物理分离或因使用回收造成金属含量偏高使之还原，目前无铅锡膏Sn/Ag3.0/Cu0.5代替合金，比重为7.3,Sn63/Pb37合金比重为8.5因此无铅锡膏搅拌分离时间可以比含铅锡膏短。

2、模板不锈钢激光开口,厚度80-150目(0.1-0.25mm)、铜及电铸Ni模析均可使用。

3、刮刀硬质橡胶(聚胺甲酸酯刮刀)及不锈钢金属刮刀。

4、刮刀速度\角度每秒2cm-12cm。

（视PCB元器件大小和密度确定）；角度:35-65℃。

5、刮刀压力（图一）1.0-2Kg/cm2 。

6、回流方式适用于压缩空气、红外线以及气相回流等各种回流设备。

7、工艺要求锡膏丝印工艺包括4个主要工序，分别为对位、充填、整平和释放。

要把整个工作做好，在基板上有一定的要求。

基板需够平，焊盘间尺寸准确和稳定，焊盘的设计应该配合丝印钢网，并有良好的基准点设计来协助自动定位对中，此外基板上的标签油印不能影响丝印部分，基板的设计必需方便丝印机的自动上下板，外型和厚度不能影响丝印时所需要的平整度等。

8、回流焊接工艺回流焊接工艺是目前最常用的焊接技术，回流焊接工艺的关键在于调较设置温度曲线。

温度曲线必需配合所采用的不同厂家的锡膏产品要求。

二、回流焊温度曲线本文推荐的无铅回流焊优化工艺曲线说明(如图二):推荐的工艺曲线上的四个重要点:1、预热区升温速度尽量慢一些(选择数值2-3℃/s)，以便控制由锡膏的塌边而造成的焊点桥接、焊球等。

2、活性区要求必须在(45-90sec、120-160℃)范围内，以便控制PCB基板的温差及焊剂性能变化等因数而发生回流焊时的不良。

3、焊接的最高温度在230℃以上保持20-30sec，以保证焊接的湿润性。

4、冷却速度选择在-4℃/s。

回流温度曲线如下：（图二）图二中红色曲线推荐对焊点亮度要求的客户回流曲线湿度变化说明：1、焊锡膏的焊剂在湿度升至100℃时开始熔化（开始进入活性时期），焊锡膏在活化区的主要作用是将被焊物表面的氧化层去掉，如果活性区的时间过长，焊剂会蒸发挥过快，也会造成焊点表面不光滑，有颗粒状。

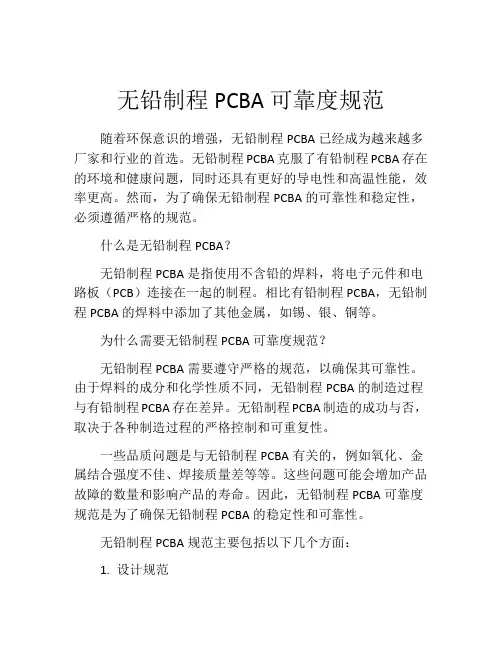

无铅制程PCBA可靠度规范随着环保意识的增强，无铅制程PCBA已经成为越来越多厂家和行业的首选。

无铅制程PCBA克服了有铅制程PCBA存在的环境和健康问题，同时还具有更好的导电性和高温性能，效率更高。

然而，为了确保无铅制程PCBA的可靠性和稳定性，必须遵循严格的规范。

什么是无铅制程PCBA？无铅制程PCBA是指使用不含铅的焊料，将电子元件和电路板（PCB）连接在一起的制程。

相比有铅制程PCBA，无铅制程PCBA的焊料中添加了其他金属，如锡、银、铜等。

为什么需要无铅制程PCBA可靠度规范？无铅制程PCBA需要遵守严格的规范，以确保其可靠性。

由于焊料的成分和化学性质不同，无铅制程PCBA的制造过程与有铅制程PCBA存在差异。

无铅制程PCBA制造的成功与否，取决于各种制造过程的严格控制和可重复性。

一些品质问题是与无铅制程PCBA有关的，例如氧化、金属结合强度不佳、焊接质量差等等。

这些问题可能会增加产品故障的数量和影响产品的寿命。

因此，无铅制程PCBA可靠度规范是为了确保无铅制程PCBA的稳定性和可靠性。

无铅制程PCBA规范主要包括以下几个方面：1. 设计规范设计是无铅制程PCBA最重要的环节之一。

设计应该满足电气要求，并考虑到可能的加工难度和技术风险。

对于高速电路和高频电路，应该采取特殊的设计和工艺方法，以防止EMI 和信号交叉干扰等现象。

在设计过程中，还应该考虑到无铅制程PCBA的防静电措施。

2. 材料选择和管理由于焊料的成分差异较大，所使用的材料应该符合相关的标准。

此外，无铅制程PCBA材料的生产过程也需要满足一系列要求，例如，低调整和高温性能、良好的吸附性能等。

材料质量好坏直接关系到无铅制程PCBA的可靠性。

3. 制造工艺无铅制程PCBA的制造过程需要严格控制，以确保产品的质量。

制造工艺包括表面贴装、波峰焊接等。

在制造过程中，应该注意每个步骤的质量控制，防止各种缺陷的产生。

4. 检验标准检验是保证无铅制程PCBA质量的最后关键步骤。

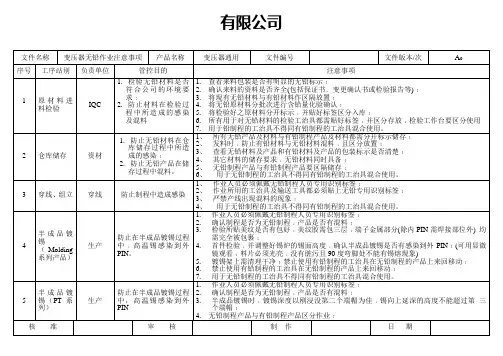

文件編號文件版次A 0審核制作日期變壓器無鉛制程作業注意事項1. 作業人員必須佩戴無鉛制程人員專用識別標簽﹔2. 確認制程是否為無鉛制程﹐產品是否有混料﹔3. 檢驗所貼美紋是否有包好﹐美紋膠需包三層﹐端子金屬部分(除內PIN需焊接部位外) 均需完全被包裹4. 首件檢驗﹐并調整好錫爐的錫面高度﹐確認半成品鍍錫是否有感染到外PIN﹔(可用顯微鏡觀看﹐倉庫儲存穿線﹑組立資材生產生產核准半成品鍍錫(Molding 系列產品)序號文件名稱原材料進料檢驗工序站別1234負責單位IQC變壓器無鉛制程注意事項管控目的變壓器通用1. 檢驗無鉛材料是否符合公司的環境要求﹔2. 防止材料在檢驗過程中所造成的感染及混料。

產品名稱注意事項1. 查看來料包裝是否有明顯的無鉛標示﹔2. 確認來料的資料是否齊全(包括保証 書﹑變更確認書或檢驗報告等)﹔1. 防止無鉛材料在倉庫儲存過程中所造成的感染或混料﹔2.防止無鉛產品有儲存過程中混料。

防止制程中造成感染﹐混料。

防止在半成品鍍錫過程中﹐高溫錫感染到外PIN 。

4. 將無鉛原材料分批次進行含鉛量化驗確認﹔5. 將檢驗好之原材料分開標示﹐并貼好標簽區分入庫﹔6. 所有用于對無鉛材料的檢驗工治具都需貼好標簽﹐并區分存放﹐檢驗工作台要區分使用﹔7. 用于鉛制程的工治具不得同有鉛制程的工治具混合使用。

3. 查看無鉛材料及產品和有鉛材料及產品的包裝標示是否清楚﹔4. 其它材料的儲存要求﹐無鉛材料同時具備﹔3. 將現有無鉛材料與有鉛材料作區隔放置﹔1. 所有無鉛產品及材料與有鉛制程產品及材料都需分開標示儲存﹔2. 發料時﹐防止有鉛材料與無鉛材料混料﹐且區分放置﹔ 料片 必須光亮﹐沒有臟污﹐且90度彎腳處不能有錫熔現象)﹔5. 鍍錫架上需清理干淨﹔禁止使用有鉛制程的工治具在無鉛制程的產品上來回移動﹔6. 禁止使用有鉛制程的工治具在無鉛制程的產品上來回移動﹔7. 用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

无铅作业规范一．目的使本公司顺利导入并实施无铅工艺，确保无铅产品的加工符合标准；二．适用范围适用于许继电子公司无铅产品加工；三．参考文件《RoHS培训教材》四．职责工程部制订无铅作业规范；负责无铅工艺的导入、培训及实施；生产部依据无铅作业规范，进行规范性操作；品质部依据《无铅作业规范》对产品制程进行督查；五．管理细则零部件采购：1、无铅化电子组装所涉及的零部件、焊料、助焊剂、清洁剂、胶带、标记等不得含有汞、镉、铅、六价铬、聚溴联苯（PBB）、聚溴二苯醚（PBDE）六种禁用物质，简称为无铅材料。

2、供应厂商的认定：应鉴别、选择、发展和确定具有能力制造提供无铅材料的供应厂商，作为无铅化电子组装所使用的材料的来源；3、无铅化电子组装所使用的材料要求通知、交付到供应厂商；4、要求厂商提供证明其符合无铅要求的相关资料文件，并在包装及零件上作无铅的标识；5、材料的采购定单必须明确指明无铅要求。

IQC：1、进料检验中对于厂商提交无铅材料的出货检验报告和测试报告等文件，必须进行确认，并作为品质记录保存；2、对于无铅材料和有铅材料必须予以严格区分，不可以混杂放置；3、检验完成后，必须对合格材料贴上合格标签或无铅标签。

员工规定：1、参与无铅生产人员必须经过相关培训，否则不能参与无铅生产；2、参与无铅生产人员所戴的防静电手套必须保持洁净；3、无铅生产人员与有铅生产人员不得交叉作业。

无铅相关文件规定：1、无铅产品所使用的图纸（使用绿色封面）、作业指导书、流程图必须有无铅标识。

辅料存放及使用规定：1、无铅焊膏应单独存放并作明显的无铅标识；2、无铅物料应单独存放并作明显的无铅标识；3、生产无铅产品使用的网板应单独存放（使用无铅网板专用存放柜）；4、清洗网板或无铅线路板使用的脱脂棉、无纺布、无纺纸不能与有铅清洗混用。

本公司的标签如下：无铅清洗规定：1、无铅PCB清洗区应与有铅PCB清洗区分离并作明显的无铅标识；2、无铅PCB清洗使用的毛刷与有铅PCB清洗使用的毛刷分离并作明显的无铅标识；3、无铅PCB清洗后应单独放置不能与有铅PCB混放；4、无铅印刷区应独立并作明显的无铅标识。

SMT车间RoHS制程规定一、目的：鉴于世界上大部分的国家，出于环境保护的目的，出台的一系列限制在电子电气设备中使用有害物质的法规，将于2006年7月1日起执行以及客户的要求。

公司决定引入无铅制程，为规范无铅制程的管理，严格控制生产流程，防止在生产过程中的铅污染，本车间特出台此规定。

二、范围：本规定适用于SMT车间无铅生产流程。

三、生产过程切换确认：;在切换工作完成后，当班管理人、IPQC必须跟据《SMT无铅制程检查表》的内容对各岗位进行检查、确认，待确认合格后方可开始生产；2、在生产过程中，禁止使用没有RoHS标示的工具、物料等一切物品，特殊情况下必须经当班管理人确认后才能使用。

四、无铅制程中各岗位要求：。

为防止在生产过程中由于人员的原因造成铅污染，所有人员在做生产无铅产品的准备工作前，都应用清水清洗双手；准备工作完成后，用酒精擦拭双手，戴上无铅专用手套，方可进行生产。

生产过程中，所有人员都应随时保持双手的清洁，而且只负责在无铅生产中各自的岗位，不得随意接触标示不明确的PCB板和工具、物品、物料等，反之负责有铅生产的操作员，必须用清水清洗双手，并用酒精擦拭双手，戴上无铅专用手套，经管理人员许可后，方可接触无铅物料、专用工具或上岗，否则不得接近无铅线体。

连班时除了由班长指定暂替的人员外，其它人员不得替班，替班人员应做好双手的清洁工作，如未指定替代人员，经管理人员同意后，可停线连班。

1、物料：物料员在将配料单送往仓库时，应讲明所需元件数量，同时应特别提醒仓管员所有元件，都必须标有无铅标示。

如“RoHS、PB-FREE、LEAD FREE、Pb”等。

接料时，需核对物料是否有无铅标示；无误后，方可将物料放于无铅物料区，并进行标示，标示除需写明该物料的规格、型号等外，还须在物料架贴上无铅标示，并写明责任人，且备料时应用专用的箱子装并标明。

无铅锡膏来料时，应确认该批次是否为无铅锡膏，无误后，方可将锡膏存放于无铅专用的冰箱中。

文件編號文件版次A0制作﹕日期﹕ 轉換器無鉛制程作業注意事項倉庫儲存貼片﹑穿線24負責單位IQC 3核准﹕半成品焊接文件名稱原材料進料檢驗工序站別1管控目的序號產品名稱注意事項1.查看來料包裝是否有明顯的無鉛標示﹔2.確認來料的資料是否齊全(包括保証 書﹑變更確認書或檢驗報告等)﹔1. 檢驗無鉛材料是否符合公司的環境要求﹔2. 防止材料在檢驗過程中所造成的感染及混料。

3.將現有無鉛材料與有鉛材料作區隔放置﹔4.將無鉛原材料分批次進行含鉛量化驗確認﹔5.將檢驗好之原材料分開標示﹐并貼好標簽區分入庫﹔6.所有用于對無鉛材料的檢驗工治具都需貼好標簽﹐并區分存放﹐檢驗工作台要區分使用﹔7.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

1. 防止無鉛材料在倉庫儲存過程中所造成的感染或混料﹔2.防止無鉛產品在儲存過程中混料。

防止在半成品焊接過程中﹐人員及工制具的感染。

生產資材生產防止制程中造成感染﹐混料。

2.發料時﹐防止有鉛材料與無鉛材料混料﹐且區分放置﹔4.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

4.焊接時烙鐵的溫度嚴格按照SOP 規格作業。

5.無鉛制程產品與有鉛制程產品要區隔儲存﹔2.作業所用的工治具及輸送工具都必須貼上無鉛專用識別標簽﹔3.查看無鉛材料及產品和有鉛材料及產品的包裝標示是否清楚﹔4.其它材料的儲存要求﹐無鉛材料同時具備﹔1.作業人員必須佩戴無鉛制程人員專用識別標簽﹔第1頁﹐共3頁3.嚴禁產線出現混料的現象﹔1.作業人員必須佩戴無鉛制程人員專用識別標簽﹔2.確認制程是否為無鉛制程﹐產品是否有混料﹔3.半成品進行端PIN 焊接時﹐需根據現實情況采取必要措施確寶端PIN 不受到感染。

審核﹕6.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

1.所有無鉛產品及材料與有鉛制程產品及材料都需分開標示儲存﹔第2頁﹐共3頁文件編號文件版次A0制作﹕日期﹕4.烘烤時采用無鉛制程專用烤箱作業﹐不得與有鉛制程產品混合使用烤箱。

1.0目的为保持无铅波峰焊工艺过程的稳定，实行对缺陷的预防，检验无铅波峰焊制程是否符合产品的焊接质量要求，工艺及制程管控以此规程为依据。

2.0范围本公司使用的无铅波峰焊及无铅波峰焊(以下简称波峰焊)生产的所有产品。

3.0职责3.1PIE：负责工艺文件、日常保养文件的制定；对波峰焊生产过程中的异常问题提供技术支持；无铅锡炉焊锡杂质的含量检测报告分析及异常处理；3.2生产部：负责设备的申购、验收，监控无铅锡炉焊锡杂质的含量、送样检测成分；波峰焊操作人员按本规程要求对波峰焊制程进行监控，执行日常维护保养相关要求；3.3品管部：负责波峰焊生产过程中的稽核。

4.0内容4.1影响波峰焊接效果的主要因素（鱼骨图）元器件引线PCB温度条件助焊剂焊锡设计波峰焊接环境储存和搬运操作者4.2波峰焊相关工作参数设置和控制要求分发：B 参照﹕OP05 文件编号﹕4.2.1单板预热温度：单板预热温度指产品的实际温度，波峰焊预热温度设定值以获得合格波峰焊曲线时设定温度为准；4.2.2锡炉温度(无铅)：锡炉温度控制在265±5℃，PCB上焊点温度的最低值必须≥235℃；4.2.3如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊设备的实际性能与客户协商确定的标准，以满足客户和产品的要求。

4.3波峰焊基本设置要求；4.3.1波峰类型：如无特别指定，均单独使用二波峰(平流波)进行焊接；4.3.2波峰高度：要求吃锡深度为PCB厚度的1/3~2/3；4.3.3运输速度：1400~1800mm/min；4.3.4夹送倾角：5~5.5度；4.3.5助焊剂喷雾压力：3~5Bar；4.3.6除以上参数设置标准范围外，如客户对其产品有特殊指定要求则由工程师在产品作业指导书上依其规定指明执行。

4.4温度曲线参数控制要求4.4.1PCB的焊接预热温度应在助焊剂厂家推荐的范围内(助焊剂参数资料)；4.4.2预热区PCB板温度值为78~120℃(使用CST-2088助焊剂，如更换助焊剂，需参考助焊剂相关参数资料)；4.4.3PCB零件面温度必须小于160℃；4.4.4预热区零件面板温的温升斜率每秒4℃以下；4.4.5120℃<Tg<170℃，Ta <120℃( Tg玻璃转换温度, Ta板预热温度)；4.4.6浸锡时间：要求控制在3~5秒；4.4.7PCB在波峰焊出口处焊点温度在140℃以下。

有限公司支持性程序文件页 码：1/5标题：SMT无铅锡膏制程工艺设计规范版 本：A01 目的为落实预防失误，不断改进的质量方针，规范公司无铅锡膏制程产品的设计工艺，规范公司无铅锡膏制程产品的制造工艺。

2范围适用于有限公司（以下简称：）无铅锡膏制程(以下简称:无铅制程)产品的设计控制与制造工艺设置。

3 职责工程部：依照研发部提供文件和设计样机，完成生产工艺的设计、选定相关使用耗材。

完成炉温曲线的设计，钢板的开设及钢板开设文件的受控。

对产品治具的评估，完成产品贴装程式的制作和校正。

完成工程样机的制作，生产过程的作业指导书，并完成SMT新机种试产报告。

完成产品贴装程式。

质量部：对样机的零件和耗材进行RoHS测试，完成测试报告。

对无铅耗材及零件管控进行稽核，完成QC工程图。

对产品无铅制程的流程符合RoHS进行稽核，完成产品的检验规范并根据EBOM进行及时更新。

制造部：按照工程部提供之产品无铅制程作业指导书进行作业，维护生产车间日常5S。

研发部：提供产品的输出文件和样机。

样机的产品规格书和零件规格承认书，并对不符合无铅锡膏制程技术要求的零件是否可用给出结论。

零件耐温清单，可推荐使用之耗材。

规定该产品的IPC610D接受等级。

按照此设计规范进行样机设计，并按照工程部给出的评审结果进行进行必要修改，修改后的样机须在进行评审。

4 规范4．1研发部无铅制程设计规范4．1．1 根据研发部设计开发计划，在设计样机完成定型时，由研发部项目组向工程部和质量部提交样机，产品规格书（包括客户规格书与规格书），主要零件规格承认书(包括PCB、IC、BGA、QFP及其他对热冲击敏感之零件)，EBOM（EXCEL格式）、PCB（PROTEL的PCB格式）、零件耐温清单（EXCEL格式）、制程种类确定对推荐耗材资料(耗材详细资料，应包括所含成分，推荐炉温曲线等参数资料)等电子档文件和工程交接注意事项。

4．1．2研发部选用无铅制程产品的所有零件需符合RoHS。

无铅产品的工艺流程一、生产无铅锡条、无铅锡线首先作业员需要做什么？1.使用前检查电线线路、水管是否破皮，防止造成伤害。

2.工作时必须戴好防护用具，防止机器运行时造成伤害。

3.刚浇铸好的产品不允许用裸手去拿或碰触。

防止高温伤害，并在铁架挂上高温标示。

4.生产场所因环境和制度要求，不允许打闹。

5.点火开风机时切勿将头伸向灶门，以免热气爆出发生危险；6.不允许将水或带水的原料放入锅内，以防止发生爆锡烫伤身体。

二、生产无铅锡线、无铅锡条的步骤:1.領料确认所领原料是否符合要求的型号、数量和重量，然后开始搬运上货架。

然后记录。

2.下锅首先将此锅型号的锑称重放入锅底，排放均匀，第二天早上降温使用，降温锡块不能有水份，上层放铅，下锅时千万要轻拿轻放，防止用力过大砸坏锅底，原料下完后及时将型号度数记录，同时设定好温度；调定好所有压锅的电源开关。

3.熔化当打渣机停止搅拌，温度设定在规定范围之间，锅面保持禁止状态，温度升到设定温度时通知品管员用測温表进行测温，品管员确认0K后作好记录，同时关电停止升温，然后用屚勺将锅面黄色氧化物漫漫捞岀，确认0K后作好记录。

4.包装过程：首先领岀所包产品度数的对应纸箱，用指定重量法码对其进行效准，然后通知品管员确认0K后开始包装，包装员要换上干净手套，如发现有破损和潮湿的纸箱禁示使用；注意印字要淸晰，然后登记箱数和重量，核对确认后填写好入库单。

5.入库带上入库单和存盘卡由2～3人组成一组将成品锡条拉送成品仓，通知成品仓管将产品和入库单进行核对，经仓管员核对验收无误后，然后按照仓管指定位置轻拿轻放摆放整齐，将卸完货的铁架放在指定区域。

三、生产无铅锡条、无铅锡线时我们需要注意什么？1.在锡未完全熔化前，切勿开搅拌机；2.每次化度数之前，必须先校正天平；3.热火渣打完后，锅边及扇叶上的杂物必须清理掉；4.打渣时，必须用检测工具测量；5.制筒、条时注意造成不必要的不良品；6.清洗模具：用牙刷等；8.注意倒条、倒筒的动作或制作要领，倒的快慢速度；9.注意产品的外观控制；10.随时观察氧化物及抗氧效果：要求品管员不定时进行巡查。

1.0目的为保持无铅波峰焊工艺过程的稳定，实行对缺陷的预防，检验无铅波峰焊制程是否符合产品的焊接质量要求，工艺及制程管控以此规程为依据。

2.0范围本公司使用的无铅波峰焊及无铅波峰焊(以下简称波峰焊)生产的所有产品。

3.0职责3.1PIE：负责工艺文件、日常保养文件的制定；对波峰焊生产过程中的异常问题提供技术支持；无铅锡炉焊锡杂质的含量检测报告分析及异常处理；3.2生产部：负责设备的申购、验收，监控无铅锡炉焊锡杂质的含量、送样检测成分；波峰焊操作人员按本规程要求对波峰焊制程进行监控，执行日常维护保养相关要求；3.3品管部：负责波峰焊生产过程中的稽核。

4.0内容4.1影响波峰焊接效果的主要因素（鱼骨图）元器件引线PCB温度条件助焊剂焊锡设计波峰焊接环境储存和搬运操作者4.2波峰焊相关工作参数设置和控制要求分发：B 参照﹕OP05 文件编号﹕4.2.1单板预热温度：单板预热温度指产品的实际温度，波峰焊预热温度设定值以获得合格波峰焊曲线时设定温度为准；4.2.2锡炉温度(无铅)：锡炉温度控制在265±5℃，PCB上焊点温度的最低值必须≥235℃；4.2.3如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊设备的实际性能与客户协商确定的标准，以满足客户和产品的要求。

4.3波峰焊基本设置要求；4.3.1波峰类型：如无特别指定，均单独使用二波峰(平流波)进行焊接；4.3.2波峰高度：要求吃锡深度为PCB厚度的1/3~2/3；4.3.3运输速度：1400~1800mm/min；4.3.4夹送倾角：5~5.5度；4.3.5助焊剂喷雾压力：3~5Bar；4.3.6除以上参数设置标准范围外，如客户对其产品有特殊指定要求则由工程师在产品作业指导书上依其规定指明执行。

4.4温度曲线参数控制要求4.4.1PCB的焊接预热温度应在助焊剂厂家推荐的范围内(助焊剂参数资料)；4.4.2预热区PCB板温度值为78~120℃(使用CST-2088助焊剂，如更换助焊剂，需参考助焊剂相关参数资料)；4.4.3PCB零件面温度必须小于160℃；4.4.4预热区零件面板温的温升斜率每秒4℃以下；4.4.5120℃<Tg<170℃，Ta <120℃( Tg玻璃转换温度, Ta板预热温度)；4.4.6浸锡时间：要求控制在3~5秒；4.4.7PCB在波峰焊出口处焊点温度在140℃以下。

文件編號文件版次A0制作﹕日期﹕無鉛制程作業注意事項倉庫儲存24負責單位IQC 3核准﹕半成品焊接貼片﹑穿線文件名稱原材料進料檢驗工序站別1無鉛制程注意事項管控目的序號產品名稱 1.查看來料包裝是否有明顯的無鉛標示﹔2.確認來料的資料是否齊全(包括保証 書﹑變更確認書或檢驗報告等)﹔1. 檢驗無鉛材料是否符合公司的環境要求﹔2. 防止材料在檢驗過程中所造成的感染及混料。

3.將現有無鉛材料與有鉛材料作區隔放置﹔4.將無鉛原材料分批次進行含鉛量化驗確認﹔5.將檢驗好之原材料分開標示﹐并貼好標簽區分入庫﹔6.所有用于對無鉛材料的檢驗工治具都需貼好標簽﹐并區分存放﹐檢驗工作台要區分使用﹔7.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

防止在半成品焊接過程中﹐人員及工制具的感染。

生產資材生產防止制程中造成感染﹐混料。

2.發料時﹐防止有鉛材料與無鉛材料混料﹐且區分放置﹔4.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

4.焊接時烙鐵的溫度嚴格按照SOP 規格作業。

5.無鉛制程產品與有鉛制程產品要區隔儲存﹔2.作業所用的工治具及輸送工具都必須貼上無鉛專用識別標簽﹔3.查看無鉛材料及產品和有鉛材料及產品的包裝標示是否清楚﹔第1頁﹐共3頁3.嚴禁產線出現混料的現象﹔1.作業人員必須佩戴無鉛制程人員專用識別標簽﹔2.確認制程是否為無鉛制程﹐產品是否有混料﹔3.半成品進行端PIN 焊接時﹐需根據現實情況采取必要措施確寶端PIN 不受到感染。

審核﹕1. 防止無鉛材料在倉庫儲存過程中所造成的感染或混料﹔2.防止無鉛產品在儲存過程中混料。

注意事項1.所有無鉛產品及材料與有鉛制程產品及材料都需分開標示儲存﹔4.其它材料的儲存要求﹐無鉛材料同時具備﹔6.用于無鉛制程的工治具不得同有鉛制程的工治具混合使用。

1.作業人員必須佩戴無鉛制程人員專用識別標簽﹔文件編號文件版次A0制作﹕日期﹕3.使用的所有工治具均為無鉛制程專用﹐且貼無鉛制程專用標簽區分存放﹔4.烘烤時采用無鉛制程專用烤箱作業﹐不得與有鉛制程產品混合使用烤箱。

1 目的巨仲電子公司爲配合2006年7月1日世界各國對電子產品無鉛環保需求, 減少對地球環境污染, 本公司於2005年全面導入環保無鉛製程, 進而制定此管制辦法2 范围本办法适用于本公司生产管理、設備以及所有會造成污染的工、治具等。

3 定義3.1何謂無鉛製程舉凡公司內部之任何產品, 在製程中任何有害物質含量皆須符合ROHS規範, 若此規範有與其他客戶的規範相抵觸, 則以客戶規範為主。

因有害物質多種，為方便簡稱，故以無鉛概稱。

4 組織權責4.1 工程單位負責規範廠內有鉛、無鉛製程4.2 製造單位負責確實執行運作4.3 品保單位負責監督管控4.4 研發單位負責制定可靠度詴驗5 作業內容5.1 無鉛治具制定–舉凡生產用治具、模具皆由工程單位向供應商索取樣品後移交至品保單位, 由品保單位統一送到公證單位進行檢驗, 待檢驗合格後由工程單位下單給採購通知廠商製作, 而該份檢驗合格報告有效期限為一年由品保單位歸檔紀錄追蹤並每年抽測 1 pcs送樣檢驗。

5.2 無鉛物料制定5.2.1 錫膏- 由工程單位向供應商索取樣品後移交至品保單位, 由品保單位統一送到公證單位進行檢驗, 待檢驗後由品保各相關單位通知是否合格, 而該份檢驗合格報告有效期限為一年由品保單位歸檔紀錄追蹤並每年抽測500g送樣檢驗。

5.3 無鉛製程制定–工程單位須在SOP內詳述機種是有鉛或是無鉛產品, 便於產線上能清楚區別，並協助製造單位規劃廠內有鉛生產區與無鉛生產區。

5.4 廢棄物回收制定5.4.1 廢棄物定義–舉凡過期錫膏或與錫膏接觸後不可使用之抹布、手套、膠筒、針頭等等工具…5.4.2 回收容器標示–回收容器上須清楚標示為: 一般廢棄物, 危險可回收廢棄物(無鉛) , 危險不可回收廢棄物, 等三種5.4.3 廢棄物回收–丟棄危險廢棄於回收筒須填寫廢棄物管制一攬表5.5 錫膏區隔5.5.1 錫膏容器上須貼上有鉛錫膏或無鉛錫膏標示且分開擺放5.5.2 存放錫膏的冰箱須標示出有鉛存放區與無鉛存放區5.5.3 錫膏追溯性：產線上領用錫膏時須於《錫膏用量管制表》填寫上機種名稱、制令單編號、供應商批號、流水序號、使用時間、…等，以有效追溯到供應商。

SMT制程无铅管制办法1.0目的。

控制不良品，保障公司的无铅制程的顺利进行。

2.0使用范围本公司所有无铅制程。

3.0 内容3．1 SMT车间3．1．1 锡膏的管制：A锡膏的储存:所有无铅锡膏都必须有特殊的标识有铅锡膏区分，并且单独用冰箱保存，保存的条件:0℃-10℃的温度下密封保存，有效期为6个月。

（注：新进锡膏在放冰箱之前贴好状态标签，注明日期并填写《锡膏、红胶进出冰箱管制表》; 生产结束或因故停止印刷时，钢网板上剩余的锡膏或红胶放置时间不得超过1小时B 锡膏的使用:回温：将原装锡膏瓶或红胶从冰箱取出后，在室温21℃-27℃时放置时间不得少于4小时，使之充分回温之室温为宜注意最长的回温时间不得超过八小时，并在锡膏瓶或红胶瓶的状态标签纸上写明解冻时间，同时填好《锡膏、红胶进出冰箱管制表》;锡膏搅拌手工：用搅拌刀按同一方向搅拌5-10分钟，以合金粉与助焊剂搅拌均匀为准。

自动搅拌机：按照《AV30锡膏搅拌机作业指导书》方法进行。

在使用时仍需用手工按同一方向搅动1分钟使用环境: 温度范围：21℃-27℃湿度范围：30%-65%使用投入量：半自动印刷机，印刷时钢网上锡膏成柱状体滚动，直径为1-1.5mm即可。

使用原则:新锡膏开瓶后必须八小时内使用完毕,如果未使用完则必须报废3．1．2 无铅产品的生产原则上需要固定生产线生产，如果是试产不能固定生产线则必须要求在生产之前培训该生产线所有作业员工，使之了解无铅产品与有铅产品的异同及其注意事项3．1．3 无铅印刷：印刷无铅产品之前必须将印刷机的刮刀、钢网、搅拌刀清洗干净，上面不能任何残留物，并且注意无铅印刷的工艺参数与有铅工艺参数不尽相同，印刷时须重新设定工艺参数；印刷完毕后须检查印刷质量以保障流入下工序的都是良品；3．1．4 贴片：因为无铅锡膏的表面张力教大，所以贴片要求贴准确，不能有偏位等不良；3．1．5 回流因为无铅锡膏的融点温度高所以温度曲线及设定有所不同，我公司采用的无铅合金为SN 96.5% Ag 3.0% Cu 0.5%融点温度为217度；结合我公司的产品对温度曲线的要求为：A 预热温度：室温——140度的升温速度为 1.5-3度/秒； B 恒温：140——170度的时间为60-150秒 C 170——217度的时间设定为20-50秒 D 峰值温度 230-240度 E 217度以上的时间设定为40-60秒3．1．6 QC检验由于无铅焊接的焊点表面比较粗糙，外观检验的标准必须单独有一套检验标准区别有铅检验标准，由于无铅制程在我公司是首次导入，如果生产时还没有无铅检验标准，则可以按照我司现有的有铅检验标准的下限值检验无铅产品；3．1．7 不良品的维修由于无铅锡膏的融点温度较高，所以在无铅不良品维修时必须更换高温烙铁嘴，烙铁温度也必须调高至380-400度；并且维修时注意使用无铅焊锡丝；3．2 板卡车间3．2．1焊膏与助焊剂的管制所有无铅焊膏与助焊剂都必须有特殊的标识区分以便与有铅锡膏、助焊剂;建议分开保存，保存条件:无铅焊膏必须保存在干燥通风的环境下, 助焊剂必须保存在密封的容器中,环境要求干燥通风.3．2．2 波峰焊由于无铅焊膏的融点温度高及其润湿性差，对助焊剂的要求不一样，所以它相应的对波峰焊参数也不一样，管控要求为：A 预热温度：100+/-10度；B 锡槽的温度为260+/-5度 C 浸锡时间约5秒内 D 松香流量为50 E 最高温降到150度的时间不得超过10S3．2．3 QC检验由于无铅焊接的焊点表面比较粗糙，外观检验的标准必须单独有一套检验标准区别有铅检验标准，由于无铅制程在我公司是首次导入，如果生产时还没有无铅检验标准，则可以按照我司现有的有铅检验标准的下限值检验无铅产品；3．2．4 不良品的维修由于无铅锡膏的融点温度较高，所以在无铅不良品维修时必须更换高温烙铁嘴，烙铁温度也必须调高至380-400度；并且维修时注意使用无铅焊锡丝；3．3 物料及成品的管控3．3．1 由于无铅产品要求是整个产品中铅的含量小于1000PPM，因此要求产品中使用的物料、外包装材料、辅料等都要求是无铅；3．3．2所有无铅物料及产品都必须有其特定的物料编码系统以区别有铅物料及产品，并且物料及产品的外包装上必须有无铅标识；3．3．3 无铅物料及产品的存放都必须单独的仓库存放，它的储存条件跟含铅物料及产品一样，并且必须要一套单独的管理系统或者同一系统中将其单独跟含铅物料及产品区分开；4.0 实施日期:自发布之日起实施!。
