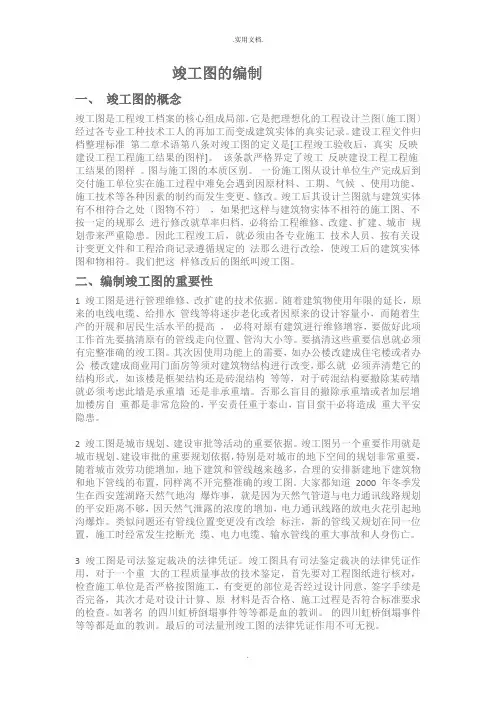

竣工图的编制一、竣工图的概念竣工图是工程竣工档案的核心组成局部，它是把理想化的工程设计兰图〔施工图〕经过各专业工种技术工人的再加工而变成建筑实体的真实记录。

建设工程文件归档整理标准第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程工程施工结果的图样]。

该条款严格界定了竣工反映建设工程工程施工结果的图样。

图与施工图的本质区别。

一份施工图从设计单位生产完成后到交付施工单位实在施工过程中难免会遇到因原材料、工期、气候、使用功能、施工技术等各种因素的制约而发生变更、修改。

竣工后其设计兰图就与建筑实体有不相符合之处〔图物不符〕，如果把这样与建筑物实体不相符的施工图、不按一定的规那么进行修改就草率归档，必将给工程维修、改建、扩建、城市规划带来严重隐患。

因此工程竣工后，就必须由各专业施工技术人员、按有关设计变更文件和工程洽商记录遵循规定的法那么进行改绘，使竣工后的建筑实体图和物相符。

我们把这样修改后的图纸叫竣工图。

二、编制竣工图的重要性1 竣工图是进行管理维修、改扩建的技术依据。

随着建筑物使用年限的延长，原来的电线电缆、给排水管线等将逐步老化或者因原来的设计容量小，而随着生产的开展和居民生活水平的提高，必将对原有建筑进行维修增容，要做好此项工作首先要搞清原有的管线走向位置、管沟大小等。

要搞清这些重要信息就必须有完整准确的竣工图。

其次因使用功能上的需要，如办公楼改建成住宅楼或者办公楼改建成商业用门面房等须对建筑物结构进行改变，那么就必须弄清楚它的结构形式，如该楼是框架结构还是砖混结构等等，对于砖混结构要撤除某砖墙就必须考虑此墙是承重墙还是非承重墙。

否那么盲目的撤除承重墙或者加层增加楼房自重都是非常危险的，平安责任重于泰山，盲目蛮干必将造成重大平安隐患。

2 竣工图是城市规划、建设审批等活动的重要依据。

竣工图另一个重要作用就是城市规划、建设审批的重要规划依据，特别是对城市的地下空间的规划非常重要，随着城市效劳功能增加，地下建筑和管线越来越多，合理的安排新建地下建筑物和地下管线的布置，同样离不开完整准确的竣工图。

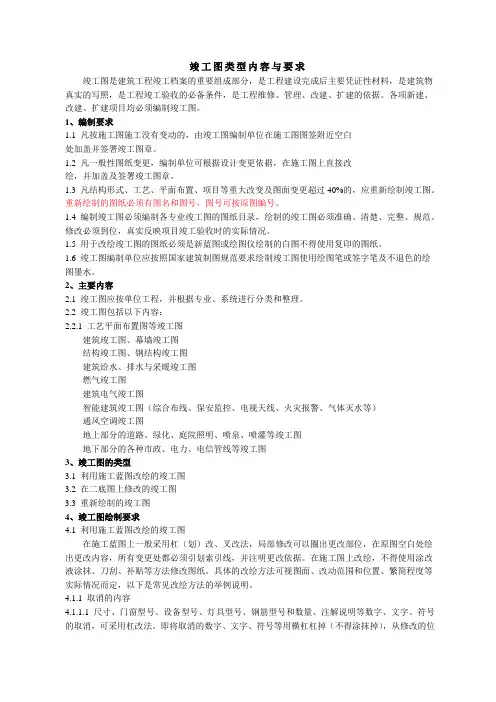

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

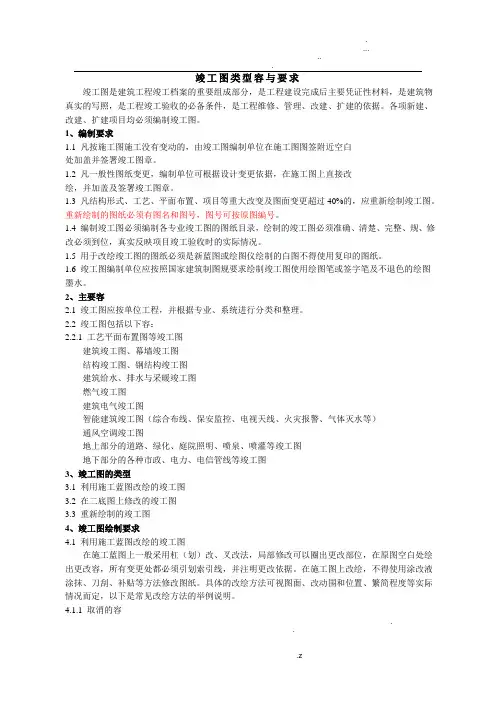

竣工图类型容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

具体的改绘方法可视图面、改动围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件,是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1。

1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1。

2 凡一般性图纸变更，编制单位可根据设计变更依据,在施工图上直接改绘，并加盖及签署竣工图章。

1。

3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40％的，应重新绘制竣工图. 重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1。

5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2。

1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2。

2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3。

1 利用施工蓝图改绘的竣工图3。

2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4。

1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠(划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容,所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
