架空导线工程施工工序第一章:概述架空导线工程是指在城市或乡村建设过程中,为了传送电力信号、通讯信号等,悬挂在电力杆或其他支撑物上的导线。
架空导线工程施工过程中,需要经过规划、设计、材料准备、基础施工、架设导线、调试等多个工序。
本文将详细介绍架空导线工程施工的各个工序流程及注意事项,以期为相关工程人员提供参考。
第二章:规划与设计1.规划阶段架空导线工程的施工首先需要进行规划阶段,确定施工范围、工期、材料需求等。
在规划阶段,需要考虑到导线的类型、长度、负载条件等因素,以确保施工后的导线能够正常运行,并具有较高的安全性。
2.设计阶段在规划完成后,需要进行设计阶段,制定详细的施工方案,并绘制施工图纸。
设计阶段需要考虑到施工现场的情况,确定导线的高度、间距、连接方式等,确保施工过程中的安全性和施工质量。
第三章:材料准备1.导线材料准备在施工前,需要准备所需的导线材料,包括导线、绝缘子、耐张设备、吊装设备、接地设备等。
导线材料的质量直接影响到施工质量和导线的使用寿命,因此需要选择优质的导线材料。
2.施工机械设备准备为了顺利进行施工工作,需要准备相应的施工机械设备,包括吊车、起重机、钻机、打桩机等。
施工机械设备的选择需满足施工需求,并符合相关规定和标准。
第四章:基础施工1.基础开挖在进行基础施工前,需要对施工现场进行勘测,确定基础的位置和尺寸。
然后进行基础开挖,确保基础的稳固和牢固。
2.基础浇筑基础开挖完成后,需要进行基础浇筑。
在浇筑过程中,需要注意控制浇筑质量,确保基础的强度和平整度,以便后续的导线架设工作。
第五章:架设导线1.导线悬挂在基础浇筑完成后,需要进行导线的悬挂工作。
导线的悬挂需要严格按照设计方案进行,保证导线的高度和间距符合要求,避免出现安全隐患。
2.导线连接导线悬挂完成后,需要进行导线的连接工作。
需要使用专用工具进行导线的连接,确保连接的牢固性和可靠性,避免因导线连接不良导致的故障。
第六章:调试1.电气连接导线连接完成后,需要进行电气连接工作。
架空配电线路接户线的架设一、引言架空配电线路是一种常见的供电方式,广泛应用于城市和农村地区。
在架设架空配电线路时,如何正确接入户线是非常重要的。
本文将介绍架空配电线路接户线的架设方法和注意事项。
二、材料准备在进行架设工作之前,我们需要准备以下材料:1.铁塔:用于支撑架空配电线路的主体结构。
2.绝缘子:用于隔离架空线路与铁塔之间的接触,保证安全。
3.输电线杆:用于支撑户线的结构。
4.悬吊线夹:用于固定和连接架空电缆。
5.户线绝缘子:用于隔离户线与输电线杆之间的接触。
6.包套管:用于保护接户线的绝缘层。
7.工具:如螺丝刀、扳手、电钻等。
三、架设步骤1. 确定架设方案在架设架空配电线路接户线之前,我们需要根据实际情况确定合适的架设方案。
这涉及到考虑供电负荷、线路长度、地形地貌等因素。
2. 定位验线在确定好架设方案之后,我们需要进行定位验线工作。
通过使用导线定位器和导线测试仪,找到合适的位置进行架设。
3. 安装铁塔和绝缘子第一步是安装铁塔。
将铁塔固定在地面上,并确保其垂直稳定。
然后,安装绝缘子在铁塔上,用于隔离架空线路与铁塔之间的接触。
4. 架设架空线路在完成铁塔和绝缘子的安装后,可以开始架设架空线路。
首先,将悬吊线夹固定在架空电缆上,然后将其连接到铁塔上。
顺着架设方案走向,依次架设架空线路。
5. 安装输电线杆和户线绝缘子在架设架空线路的过程中,我们还需要安装输电线杆。
将输电线杆固定好,然后安装户线绝缘子在输电线杆上,用于隔离户线与输电线杆之间的接触。
6. 接入户线在完成架设架空线路之后,就可以进行接入户线的工作了。
首先,将户线绝缘子连接到户线上,并确保其固定可靠。
然后,通过包套管将户线绝缘子和架空线路之间进行绝缘和保护。
7. 检查和测试完成接入户线之后,我们需要对整个架设过程进行检查和测试,确保线路连接正确、安全可靠。
四、安全注意事项在架设架空配电线路接户线的过程中,需要注意以下几点安全事项:1.严禁在天气恶劣、风力较大的情况下进行架设工作。
架空线路的导线架设安装方案依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备2.1材料要求:2.1.1所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。
2.1.2导线:2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整,光滑、色泽均匀,绝缘层厚度应符合规定。
绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
导线最小截面(mm2)表2.1.2.42.1.32.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2线夹转动灵活,与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌,镀锌良好,镀锌层无录音落,锈蚀现象。
2.1.6螺栓:2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2螺杆与螺母的配合应良好,加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。
2.1.6.3螺栓宜有防松装置,防松装置弹力应适宜,厚度应符合规定。
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求,保证线路的安全性和稳定性。
在施工过程中,应特别注意拉线的张力,避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行:①确定拉线的位置和长度,根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔,安装钢丝绳或其他拉线材料,并通过张拉器进行张力校验。
③在拉线两端安装拉线卡,保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹,避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行,保证线路的安全性和稳定性。
在施工过程中,应特别注意线路的弯曲半径和张力,避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行:①确定线路的位置和长度,根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹,保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹,避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒,保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中,应特别注意管道的质量和光缆的保护,避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行:1、管道敷设管道敷设应按照设计要求进行,保证管道的质量和稳定性。
在施工过程中,应特别注意管道的深度和坡度,避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行,保证光缆的保护和稳定性。
在施工过程中,应特别注意光缆的弯曲半径和张力,避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后,应及时进行封闭,保证管道的完整性和稳定性。
在封闭过程中,应特别注意管道的密封性和防水性,避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中,应特别注意土地的质量和光缆的保护,避免土地塌陷或光缆受损。
35~220kV架空输电线路施工一施工准备阶段根据审定后的施工图纸及现场情况,在开工前应做好充分准备工作,其主要工作内容包括:现场调查,工程指挥部、材料站、施工驻点的选择,器材准备,施工机具准备、检修、障碍物处理及协议,占地赔偿,编制施工组织设计和施工计划及施工技术设计,进行技术培训、新技术科研试验,施工图技术交底等。
现场调查主要包括:路径情况主要调查沿线的行政归属、地形、地质、劳力资源、地方材料及树木、经济作物分布情况;交通情况主要调查工地大运输、小运输的方式及距离,并计算大、小运输半径。
同时应调查大小运输的道路情况,特别是应调查修补或新修的道路的里程;交叉跨越情况主要调查线路施工要跨越的障碍物,如铁路、公路、电力线、弱电线路、河流、房屋等情况,同时应调查被拆迁的障碍物情况;住地及生活供应情况主要调查靠近线路的城镇、村庄、工厂等有无闲置住地及其水、电资源和生活资源等;杆位情况调查主要调查杆位所在位置的户主、归属单位、青苗归类。
每基杆塔具备的施工条件及材料、牵张设备等能否直达桩位;对于大跨越或重要的障碍物应作重点调查,为编写施工方案提供正确的依据。
1、接桩设计单位按施工断面图进行现场定位,施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。
现场接桩人员应进行现场调查,为的是了解现场情况以便顺利施工,现场调查的主要事项如下:⑴了解沿线地形、地貌以及各种地形(山地、丘陵、平原、沼泽等)的分布范围。
记录各杆塔所处地形能否满足组立杆塔的需要(如不能可要求设计单位移设杆塔位),以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。
⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形,以及需要开挖平整场地的工作量。
⑶了解沿线杆塔位置的地质情况,以便考虑开挖基础的施工方法或采取爆破施工的可能性。
⑷调查了解浇制混凝土基础的水源分布情况、水质情况。
⑸调查了解沿线路交叉跨越情况,以便考虑搭设跨越架的型式和高度。
10KV 及以下架空配电线路施工工艺安装工艺要求一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:⑴、直线杆顺线方向位移, 10KV 及以下架空电力线路不应超过设计档距的 3%,直线杆横线路方向位移不超过 50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过 50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定:⑴、根开的中心偏差不应超过±30mm。
⑵、两杆坑深宜一致。
4、基坑回填土应符合下列规定:⑴、土块应打碎。
⑵、 10KV 及以下架空电力线路基坑每回填 30mm 应历夯一次。
⑶、松软土值的基坑,回填土时应增加夯实次数或采取加固措施。
⑷、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积; 培地高度应超出地面 300mm。
二、电杆组与绝缘子安装1、单电杆立好后应正直,位置偏差应符合下列规定:⑴、直线杆的横向位移不应大于 50mm。
⑵、 10KV 及以下架空电力线路杆梢的位移不应大于杆梢直径的 1/2。
⑶、转角杆的横向位移不应大于 50mm。
⑷、转角杆应向外角预偏紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径。
2、终端杆立好后,应向拉线侧预偏。
期预偏值不应大于杆梢直径。
紧线后不应向受力倾斜。
3、以螺栓连接的构件应符合下列规定:⑴、螺栓应与构件面垂直,螺头平面预构件间不应有间隙。
⑵、螺栓紧好后,螺杆丝扣露处的长度,单螺母不应少于两个螺距;双螺母可预螺母相平。
⑶、当必须加垫圈时,每端垫圈不应超过 2 个。
4、螺栓的穿入方向应符合下列规定:⑴、对立体结构: 水平方向由内向外垂直方向由下向上。
⑵、对平面结构: 顺线路方向,双面构件内由向外,单面克件由送电侧穿入或按统一方向,横线路方向,两侧由内向外,中间由左向右(面向受电侧) 或按统一方向; 垂直方向,由下向上。

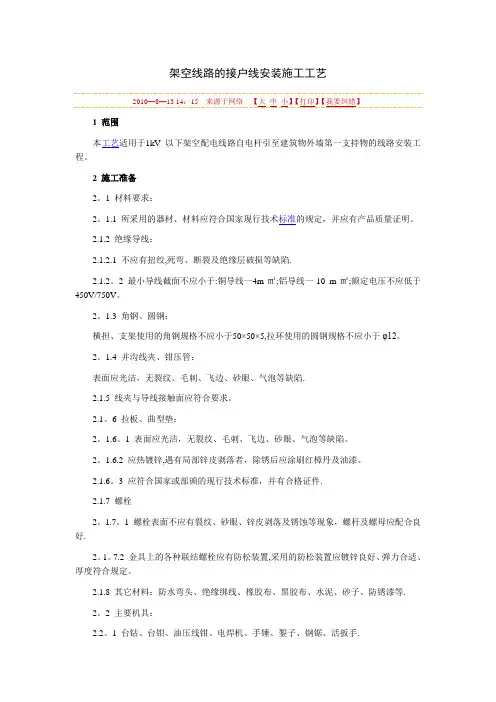

架空线路的接户线安装施工工艺2010—8—13 14:15来源于网络【大中小】【打印】【我要纠错】1 范围本工艺适用于1kV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。
2 施工准备2。
1 材料要求:2。
1.1 所采用的器材、材料应符合国家现行技术标准的规定,并应有产品质量证明。
2.1.2 绝缘导线:2.1.2.1 不应有扭绞,死弯、断裂及绝缘层破损等缺陷.2.1.2。
2 最小导线截面不应小于:铜导线一4m㎡;铝导线一-10 m㎡;额定电压不应低于450V/750V。
2。
1.3 角钢、圆钢:横担、支架使用的角钢规格不应小于50×50×5,拉环使用的圆钢规格不应小于φ12。
2。
1.4 并沟线夹、钳压管:表面应光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷.2.1.5 线夹与导线接触面应符合要求。
2.1。
6 拉板、曲型垫:2。
1.6。
1 表面应光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2。
1.6.2 应热镀锌,遇有局部锌皮剥落者,除锈后应涂刷红樟丹及油漆。
2.1.6。
3 应符合国家或部颁的现行技术标准,并有合格证件.2.1.7 螺栓2。
1.7。
1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象,螺杆及螺母应配合良好.2。
1。
7.2 金具上的各种联结螺栓应有防松装置,采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
2.1.8 其它材料:防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等.2。
2 主要机具:2.2。
1 台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手.2。
2.2 盒尺、方尺、钢板尺、灰桶、灰铲、水桶、脚扣、安全带、高凳等.2。
3 作业条件:2。
3.1 架空配电线路及建筑物的电源进户管线安装敷设已完成。
2。
3。
2 建筑工程外施工架已拆除.3 操作工艺3。
1 工艺流程:横担、支架制作、安装→ 接户线架设→ 导线连接3.2 横担、支架制作、安装:3.2。
通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点,结合不同的施工工序,拟定不同的质量控制点。
应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置。
监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4) 杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm 处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时,装在拉线的反侧,与拉线方向呈“T”形垂直。
SGBZ-0637 架空线路的导线架设施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2、施工准备2.1材料要求:2.1.1所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。
2.1.2导线:2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象。
2.1.2.2不应有严重腐蚀现象。
2.1.2.3绝缘导线表面应平整,光滑、色泽均匀,绝缘层厚度应符合规定。
绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。
2.1.2.4导线最小截面应符合表2.1.2.4所示数值。
导线最小截面(mm2)表2.1.2.410kV导线种类居民区非居民区1kV以下铝绞线钢芯铝绞线铜绞线3525162516~251616~2516~25直径3.2~4.0mm2.1.3悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3弹簧销、垫的弹力适宜。
2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。
2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2线夹转动灵活,与导线接触面符合要求。
2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5应热镀锌,镀锌良好,镀锌层无录音落,锈蚀现象。
2.1.6螺栓:2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
10KV及以下架空配电线路安装施工工艺一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:?、直线杆顺线方向位移,10KV及以下架空电力线路不应超过设计档距的3%,直线杆横线路方向位移不超过50mm。
?、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、—50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定:?、根开的中心偏差不应超过?30mm。
?、两杆坑深宜一致。
4、基坑回填土应符合下列规定:?、土块应打碎。
?、10KV及以下架空电力线路基坑每回填30mm应历夯一次。
?、松软土值的基坑,回填土时应增加夯实次数或采取加固措施。
?、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积;培地高度应超出地面300mm.二、电杆组与绝缘子安装1、单电杆立好后应正直,位置偏差应符合下列规定: ?、直线杆的横向位移不应大于50mm.?、10KV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。
?、转角杆的横向位移不应大于50mm。
?、转角杆应向外角预偏紧线后不应向内角倾斜,向外角的倾斜,其杆梢位移不应大于杆梢直径。
2、终端杆立好后,应向拉线侧预偏.期预偏值不应大于杆梢直径.紧线后不应向受力倾斜.3、以螺栓连接的构件应符合下列规定:?、螺栓应与构件面垂直,螺头平面预构件间不应有间隙。
?、螺栓紧好后,螺杆丝扣露处的长度,单螺母不应少于两个螺距;双螺母可预螺母相平。
?、当必须加垫圈时,每端垫圈不应超过2个.4、螺栓的穿入方向应符合下列规定:?、对立体结构:水平方向由内向外垂直方向由下向上. ?、对平面结构:顺线路方向,双面构件内由向外,单面克件由送电侧穿入或按统一方向,横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向,由下向上。
5、线路单横担的安装,直线杆应装于受电侧;分支杆90?转角杆(下)及终端杆应装于拉线侧.6、横担安装应平正,安装偏差应符合下列规定:?、横担端部上下歪斜不应大于20mm;?、横担端部左右扭斜不应大于20mm;?、双杆的横担,横担与电杆连接处的高差不应大于连接距离的5/1000;7、电杆组立后(未架线),杆位横向偏离线路中心线不应大于50mm。
架空线路的接户线安装施工工艺WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】架空线路的接户线安装施工工艺2010-8-13 14:15来源于网络【】【】【】1 范围本适用于1kV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。
2 施工准备材料要求:所采用的器材、材料应符合国家现行技术的规定,并应有产品质量证明。
绝缘导线:角钢、圆钢:横担、支架使用的角钢规格不应小于50×50×5,拉环使用的圆钢规格不应小于φ12。
并沟线夹、钳压管:表面应光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
线夹与导线接触面应符合要求。
拉板、曲型垫:螺栓其它材料:防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。
主要机具:台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。
盒尺、方尺、钢板尺、灰桶、灰铲、水桶、脚扣、安全带、高凳等。
作业条件:架空配电线路及建筑物的电源进户管线安装敷设已完成。
建筑工程外施工架已拆除。
3 操作工艺工艺流程:横担、支架制作、安装→ 接户线架设→ 导线连接横担、支架制作、安装:横担、支架制作:根据进线方式确定横担、支架的型式,计算角钢长度后,锯断。
划出煨角线及孔位线,钻孔后,按煨角线锯出豁口,夹在台钳上煨制成型。
然后,将豁口的对口缝焊牢。
采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。
最后,将横担、支架除锈后刷防锈漆一道、灰油漆两道(埋入砖墙部分只刷防锈漆)。
横担、支架安装:待根担、支架的油漆干燥后,进行埋注、固定。
当横担、支架固定处为砖墙时,以随墙体施了预埋为宜。
通车街道:6m;通车困难的街道、胡同:3m。
接户线的架设应符合下列规定:接户线架设后,在最大摆动时,不应有接触树木及其它建筑物现象。
档距内不应有接头。
不应从高压引线间穿过,不应跨越铁路。
两个不同电源引入的接户线不宜同杆架设。
接户线固定端采用绑扎固定时,其绑扎长度应符合表3-80所示数值。
绑扎长度表3-80导线截面(mm2)绑扎长度(mm)导线截面(mm2)绑扎长度(mm)10及以下16及以下>50>8025~5070~120>120>200接户线及其装置的防雷、接地应符合设计要求。
导线连接:首先量好导线的长度,削出线芯,找对相序后,进行导线连接。
然后,将接头用橡胶布和黑胶布半幅重叠各包扎一层。
最后,整理好“倒人字”型接头,使之排列整齐。
接户线与进入建筑物的导线在第一支持物端应采用“倒人字”型接头,一般连接方法如下:接户线与电杆上的主导线应使用并沟线夹进行连接;铜、铝导线间应使用铜、铝过渡线夹。
4 质量标准保证项目:金具的规格、型号、质量必须符合设计要求。
导线连接必须紧密、牢固,连接处严禁有断股和损伤。
检验方法:观察检查和检查安装记录。
基本项目:黑色金属金具零件防腐保护完整。
检验方法:观察检查。
横担、支架、绝缘子安装应平整、牢固。
检验方法:观察、手扳检查。
导线与绝缘子固定可靠,导线无断股、扭绞和死弯。
检验方法:观察检查和检查安装记录。
导线间及导线对地间的最小安全距离符合施工要求。
检验方法:观察或实测检查。
接地线敷设走向合理,连接紧密、牢固,接地线截面选用正确,需防腐的部分涂漆均匀无遗漏,且涂漆后不污染建筑物。
检验方法:观察检查。
5 成品保护横担、支架埋注后应避免砸碰。
接户线安装后,应注意不要从高层往下扔东西,以免砸坏导线及绝缘子。
电气安装施工中,应注意避免损坏、污染建筑物。
6 应注意的质量问题横担、支架不平整,固定不牢固。
埋注横担、支架时,找平要认真,水泥砂浆应饱满。
接户线固定点与进户电管的距离过大或过小,位置不对应。
进户电线管敷设位置应与横担、支架型式及埋注位置综合考虑。
7 质量记录绝缘导线、并沟线夹、钳压管、拉板、曲型垫等金具应有产品出厂合格证明。
架空线路的接户线安装工程预检、自检记录。
接户和进户装置的设计与施工1 城网接户与进户装置改造的必要性城网低压接户与进户装置的范围是:从低压电力线路接户杆到室外用户集装箱一段线路叫接户线,从户外集装箱出线,端至用户配电装置一段线路叫进户线。
接户线与进户线通过集装箱和室内配电箱的配电装置向每个用户供电。
城网改造前,低压接户与进户线供电距离较长,导线截面较小,用电负荷增加后,影响了用户供电电压质量,增加了线路损耗,运行多年,使导线陈旧老化,中间又有接头,容易发生断线,有的接户与进户线对公路、人行道对地距离不够,与电话线、电视线一起敷设,用电很不安全。
用电计量一表多户,电量亏损大,用户经济负担大,负担线损不均,影响了用户间团结。
用户室内配电装置未装剩余电流动作保护装置,家用电器设备外壳又未接地,用电很不安全。
为了提高供电的可靠性,提高供电的电压质量降低线路损耗,城网低压接户与进户装置必须进行改造。
2 城网低压接户与进户线的改造工程城网低压接户与进户线的改造工程,需经实际勘测设计后施工。
为使接户线档柜不超过25m,需改造低压线路,杆距为40~50m,当接户线档距超过25m时应增加接户杆或部分线沿墙敷设一段,在较长的巷内,当接户线的总长度超过50m时,需架设两线或三线接户线路,导线使用橡皮绝缘导线,导线截面为16~25mm2。
平房居民区,每个集装箱架一条接户线。
接户线采用架空接线或一段沿墙明敷的方式,导线选用二心耐气候的铝心BVVLK型防老化护套线,其导线截面满足机械强度和载流量要求,一般选用10~16mm2的护套线。
接户线对公路、街道和人行道的垂直距离,在电线最大弧垂时,不应小于下列数值。
公路路面:6m;通车困难的街道、人行道:;不通行的人行道胡同:3m。
为使三相四线线路的中性线电流不超过配变额定电流的25%,生活照明接户线与低压线路的接线点要求从线路首端起按三相U、V、W和N线的次序循环依次T接在相邻电杆上。
楼房居民区和商业区,因照明负荷较大,下户线采用四心铜心电缆以同一基电杆引380/220 V电压,电缆用架空敷设或地下埋深,通过电缆接线盒,沿楼房段采用BV 铜心塑料线穿PVC管敷设,每4~6户引一相电源。
导线截面选择要满足穿管后载流量要求,一般选16~35mm2导线。
平房居民区,照明接户线沿墙敷设段要与通讯线、电视线分开架设,交叉接近时其距离不小于。
导线要求用瓷绝缘子固定,两支持点不大于6m。
平房的居民区,每户进户线导线选用BVVLK 6mm2二心铝护套线,沿墙明敷的用∠40×5角钢横担PD-2针式瓷绝缘子固定,两支持点不大于6m。
沿房檐明敷设的进户线用瓷珠固定,两支持点的距离不应大于2m。
进户线对地垂直距离不得低于3 m,进户端不小于。
进户线穿越砖时要通过PVC管,不得于通讯线、电视线一起穿墙。
沿墙和房檐敷设的进户线要与通讯线、电视线分开敷设,交叉或接近时其距离不小于。
在楼房内进户线,要求布线用BV6mm2铜心塑料线穿PVC管后沿墙敷设。
管内穿线要求导线截面总和(包括绝缘层)不应超过管内有效面积的40%,最小管径不应小于13mm。
接户与进户线施工注意事项:①接户与进户线施工放线时,应作外表检查:绝缘护套线不得有机械损伤、漏心、无硬弯。
放线时,谨防打卷扭折和其它损伤。
紧线前,应使用摇表摇测每相对地之间的绝缘电阻。
紧线时,每档接户线的弧垂应控制在~ m。
②接户与进户线在墙上敷设时,要求导线平直。
导线始终端用茶台固定绑扎,中间段用瓷绝缘子"顶绑法"固定,转角处瓷绝缘子用"侧绑法"固定,在房檐布线用瓷珠绑扎固定。
瓷绝缘子、瓷珠与导线固定用20 纱包铁心线绑扎。
接户、进户线穿墙,集装箱进出端应作滴水弯。
新线安装好后应拆除旧导线和绝缘子。
③接户线与带电主干线接线时,应在停电的情况下进行、应注意线路的相序,防止相线与中性线错接。
3 照明集装箱配电工程照明集装箱的结构城网生活照明用电要求一户一表计费,为了集中抄表的维护管理方便,在每条接户线与进户线交界处安装照明集装箱,每个集装箱内不宜超过六户供电。
集装箱要求用~厚的冷钢板制造、喷塑工艺处理,能防风、防雨、防小虫进入、防盗电。
集装箱长×宽×高规格为:两表箱为400mm×600mm×180mm,四表箱640mm×650mm×180mm,六表箱200mm×650mm×180mm。
集装箱正面留有方型观察孔,能查看表底数。
集装箱分为两部分:计量部分和控制保护部分,两部分间有隔板各装有防盗门、侧面,下面有带绝缘垫圈的进出线孔,电能表、保护设备装在箱内。
照明集装箱配电装置的选择六表箱配电装置电气接线见图1。
图中:HL100100A2P为两极隔离开关;DZ15LE 100A2901为剩余电流动作保护装置动作电流76mA,动作时间;JHD100/30A为一进六出电能表接线端子;kWh为单相电能表,220 V,5~20A。
箱内配电装置选择原则:设备的额定电压不小于交流220V,额定电流不小于最大负荷的倍。
配线的导线截面在最高温度时满足载流量的要求。
负荷的计算:考虑到同时系数K=,平房每户按3kW计算,楼房每户按4kW计算。
剩余电流动作保护装置作为进户线剩余电流保护之用,并可用来作为进户线的过载及短路保护,亦可作为接户线仃送电转换,隔离开关作为轮换电表、检修线路与电源隔离之用。
集装箱的安装集装箱配电装置间的配线使用BV型铜心塑料线。
电能表通过专用接线端子与设备相连,接户线与隔离开关、剩余电流动作保护装置端子的连接,导线两端压接线鼻子后连接。
为抄表方便,平房居民区的集装箱安装在每排房的始端墙上,用膨胀螺栓固定。
墙上安装困难时,可安装在接户线电杆上,用角钢横担固定。
箱底座对地距离为~为宜。
集装箱的外壳用接地线与单独接地装置相连。
接地装置的接地电阻值Re应满足下列条件:R e = U m/Iop =50/=658(W)式中U m--通称电压极限,在正常情况下取50V;I op--剩余电流保护装置动作电流取76mA;R e能使集装箱外壳带电时,保护装置能可靠动作断开电源。
楼房照明集装箱安装在楼道旁墙上,用膨胀螺栓固定,箱底座对地距离为~2 m为宜,箱外壳可靠接地。
4 室内照明配电装置工程室内照明配电装置的选择每一户照明用电,要求在屋内进户线处安装控制、保护的配电装置,其接线如图2所示。
图中:HL 32 A 2P为楼房内两极隔离开关;HK1 32A2P为平房内两相胶盖闸;DZ47LE 20(30) A 190130mA为剩余电流动作保护装置20 A用于平房,30 A用于楼房;RD 30A为熔丝,用于胶盖闸。
室内照明配电装置的选择;额定电压不小于交流220 V,额定电流按最大负荷电流的倍选择。
