初中物理-焦耳定律---中考精选试题含答案

焦耳定律一．选择题（共15小题）1．额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（）A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，白炽灯产生的热量多C．白炽灯耗的电能更多，电风扇产生的热量多D．电风扇消耗的电能更多，白炽灯产生的热量多【分析】用电器消耗的电能可以通过W＝Pt进行计算；白炽灯工作时电能转化为内能；电风扇工作时，电能主要转化为机械能，少部分电能转化为内能。

【解答】解：额定功率相同的白炽灯和电风扇正常工作相同的时间，由W＝Pt可知，它们消耗的电能一样多，但它们产生的热量不相同。

白炽灯工作时将电能转化为较多的内能，电风扇工作时主要将电能转化为机械能，因此，白炽灯产生的热量较多；故ACD错、B正确。

故选：B。

【点评】知道白炽灯的发光原理是“发热发光”，所以它产生的热量多，同时知道消耗电能与产生热量的关系可做出判断。

2．下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W＝Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器。

【解答】解：因额定电压下用电器的电功率和额定功率相等，所以，三种用电器的实际功率相等，由W＝Pt可知，相同时间内三种用电器消耗的电能相等，因电风扇中的电动机将电能大部分转化机械能，日光灯将大部分电能转化为光能，电热器将电能全部转化为内能，所以，产生热量最多的是电热器。

故选：C。

【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键。

3．将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．三个用电器消耗的电能一样多C．电视机产生的热量最多D．电风扇产生的热量最多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是100W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W＝Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。

中考物理复习焦耳定律一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量_________（选填“相等”或“不等”）的_________（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与_________的关系；实验中通过观察_________来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择_________来进行实验．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中_________图的电路（填“a”或“b”）．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过_________来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_________水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_________．（4）该实验中用到的研究物理问题的法是_________．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a_________R b1（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是_________℃．由此可知：在相同的时间内，电流一定时，电阻越_________，它产生的热量越_________．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，_________温度计的示数较大．（选填“a”或“b”）5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量_________（选填“相等”或“不相等”）．当开关闭合后，_________（选填“A”或“B”）瓶中温度计示数上升较快．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的_________和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越_________，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的_________相同，烧瓶A、B中金属丝的电阻_________（填“相同”或“不相同”）．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫_________．若他想让烧瓶内液体在短时间内温度变化更明显，应选用_________（选填“煤油”或“水”），理由是_________．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流_________，其产生的热量_________．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_________（选填“A”或“B”）烧瓶与甲图中的烧瓶_________（选填“串联”或“并联”）．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与_________的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是_________．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升_________．（假设电阻产生的热量被煤油全部吸收）9．（2014•长沙）在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_________越大，产生的热量越多．（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的_________越大，产生的热量越多．（3）该实验中用到的研究物理问题的方法是_________法和转换法．10．（2014•安顺）小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．（1）请你根据小明发现的现象提出一个需要探究的物理问题；（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为R A、R B，R A＜R B．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．11．（2014•娄底）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．（1）实验总通过观察两个U形管中_________的变化来比较电流通过电阻丝产生的热量的多少．（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系．（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的_________越大，电阻产生的热量越多．（4）该实验采取的探究方法是_________．12．（2013•桂林）小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实际电路，两个烧瓶A、B中盛有等量、初温相等的煤油，R A与R B是阻值不同的电热丝．（1）R A与R B采用串联的方式，其目的是为了控制通电时间、_________相等．（2）小明同学为了比较R A与R B阻值的大小，用电压表分别测出R A与R B两端电压的大小，发现U A＜U B，则R A_________R B（选填“＞”“＜”或“=”）．（3）在相同的时间内，可通过观察_________来比较电流通过电热丝产生的热量多少；为了升温较快，试验液体选用煤油而不选水，主要是水的比热容比煤油_________（选填“大”或“小”）．（4）通过实验，发现烧瓶B中煤油吸热多，这表明：在电流、通电时间相同的情况下，电阻_________（选填“越大”或“越小”），产生的热量越多．（5）小华想改装此实验装置用来“测量煤油的比热容的大小”，则他们应将烧瓶A中煤油换成与其_________（选填“质量”或“体积”）相等的水，并将电热丝R A换成_________的电热丝．测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请写出煤油比热容的表达式：c煤油=_________．（已知水的比热容为c水）．小明认为这样测量煤油的比热容会有较大的误差，原因主要有：_________．（只要写出一条即可）中考物理复习焦耳定律参考答案与试题解析一．解答题（共12小题）1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量相等（选填“相等”或“不等”）的同种（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与电阻的关系；实验中通过观察温度计示数变化来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择煤油来进行实验．考点：电热．专题：压轴题；控制变量法．分析：如图中两个电阻丝是串联，则电流相等，是研究电流产生的热量与电阻的关系的实验，应使用相同的等质量的液体，通过观察升高的温度来比较吸收的热量，由于煤油的比热容比水的比热容小，为了效果明显，应使用煤油做实验．解答：解：这是研究电流产生的热量与电阻的关系的实验，使用了串联电路，使电流相等，为了比较产生的热量的多少，应使用相同的等质量的液体来吸收热量，通过观察温度计示数的变化来反映吸收的热量的多少，为了使效果明显，应使用比热容小的煤油进行实验．故本题答案为：相等；同种；电阻；温度计示数变化；煤油．点评：本题利用控制变量法来进行研究电流产生的热量与电阻的关系的实验，应控制吸热液体的材料相同，质量相等，通过观察液体的温度的变化来比较吸热的多少．2．（1999•绍兴）如图，有二个电阻R1、R2分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中a图的电路（填“a”或“b”）．考点：电热；焦耳定律的计算公式及其应用．专题：电与热、生活用电．分析：首先根据两图中电阻的连接方式，求出电路的总电阻，然后根据焦耳定律的表达式Q=I2Rt和欧姆定律的表达式I=进行比较分析．解答：解：a图中两电阻并联，电路的总电阻R a=；b图中两电阻串联，电路的总电阻R b=R1+R2；∴R a＜R b又∵Q=I2Rt、I=∴Q=t因此，Q a＞Q b故答案为：a．点评：本题考查了串联电路和并联电路的电阻关系，灵活运用Q=W=t是解题的关键．3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．（1）实验中煤油吸热的多少是通过温度计示数来反映的（选填“温度计示数”或“加热时间”）．（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容小于水的比热容．（选填“大于”或“小于”）．（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是在电流和通电时间相同时，导体电阻越大产生的热量越多．（4）该实验中用到的研究物理问题的法是控制变量法．考点：焦耳定律；热量的计算．专题：实验题；控制变量法；转换法．分析：（1）首先导体产生的热量是要通过煤油的温度变化体现出来，由t=+t0可知，煤油的质量和初温要相同．（2）为了在较短的时间内达到明显的实验效果，即观察到得温度计示数变化大，则在同质量吸收相同热量的条件下，比热容小的液体温度变化大．（3）使用相同质量的煤油，通电一定时间后，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；由此得出结论．（4）知道热量与电流、电阻及通电时间有关，可变因素较多，本题是在电流、时间相同的前提下，使用不同的电阻，探究热量与电阻的关系，这采用的是控制变量法．解答：解：（1）两电阻丝产生热量的多少是通过温度计示数的变化反映出来的．由Q=cm（t﹣t0）得，t=+t0，可见影响温度计示数的不只是热量，还有煤油的初温和质量，所以要保证煤油的初温和质量都相同，才能通过温度的变化反映出热量的多少．（2）若将烧瓶中装有水，则由Q=cm△t可知：在相同质量的水和煤油中，吸收的相同的热量时，由于水的比热容大，温度升高的度数少，温度计的示数变化不明显；（3）综合实验过程，使用相同质量与初温都相同的煤油，在电流和通电时间相同的前提下，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；所以可得出的结论是：在电流和通电时间相同时，导体电阻越大产生的热量越多（4）为保证通过两个电阻的电流总是相等，电阻串联；同时保证了它们的通电时间也相等，导体中产生的热量就只与电阻有关了，为此采用控制变量法．煤油吸热的多少是通过温度计示数的变化来反映的，这是采取的转换法．故答案是：（1）温度计示数；（2）小于；（3）在电流和通电时间相同时，导体电阻越大产生的热量越多；（4）控制变量法（或转换法，填对一个即可）．点评：采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．4．（2012•肇庆）如图（甲）所示，两只相同的烧瓶里装有同样的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”．（1）请用笔画线代替导线，将图（甲）的电路连接完整（要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉）（2）两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值R a＜R b（选填“＞”、“＜”或“=”）（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是35℃．由此可知：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）若将图（甲）的电路改成图（丙）所示，通电一段时间后，a温度计的示数较大．（选填“a”或“b”）考点：焦耳定律．专题：压轴题；实验探究题；电与热、生活用电．分析：（1）滑动变阻器、两电阻丝串联接入电路，注意滑动变阻器要接上面的接线柱．（2）导体电阻由导体材料、长度、横截面积决定，在材料、横截面积相同的情况下，导体越长，导体电阻越大，根据图甲所示导体长度间的关系．判断两电阻的阻值大小．（3）根据图乙b所示温度计，确定温度计的分度值，然后读出温度计的示数；根据实验条件、温度计示数进行分析，从而得出实验结论．（4）由图丙可知，两电阻丝并联，根据电阻大小、由并联电路特点及电功公式W=t判断哪个温度计示数大．解答：解：（1）滑动变阻器、两电阻丝串联接入电路，电路图如下图所示．（2）由图甲可知，电阻R b的电阻丝长，又∵电阻丝的材料、横截面积均相同，∴R a＜R b．（3）由图乙b所示温度计可知，温度计分度值是1℃，温度计示数是35℃；由图乙可知，温度计b的示数大于温度计a的示数，则R b产生的热量大于电阻R a产生的热量，已知两电阻串联，R a＜R b，通过两电阻的电流I、通电时间t都相等，由此可见：在相同的时间内，电流一定时，电阻越大，它产生的热量越多．（4）由图丙可知，两电阻并联，电阻两端的电压U相等，已知R a＜R b，由Q=t可知，Q a＞Q b，所以通电一段时间后，a温度计的示数较大．故答案为：（1）电路图如下图所示；（2）＜；35；大；多；（3）a．点评：本题考查了连接电路图、影响导体电阻的因素、温度计读数、电功公式的应用、串并联电路的特点等问题，实验中应用了控制变量法，解题时注意控制变量法的应用．5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量相等（选填“相等”或“不相等”）．当开关闭合后，B（选填“A”或“B”）瓶中温度计示数上升较快．考点：电热．专题：实验题；压轴题；控制变量法．分析：电热的影响因素有电流、电阻、通电时间．首先要判断清楚两段导体的什么因素是相同的，什么因素是不同的，再根据焦耳定律来判断哪段导体产生的电热多，即这个瓶中温度上升较快．解答：解：（1）根据控制变量法，实验中改变要研究的因素，控制不研究的因素一定；（2）根据焦耳定律Q=I2Rt，铜丝和镍铬合金丝是串联的，所以电流I和通电时间t相同，镍铬合金丝比铜比电阻大，所以产生电热多，故B瓶的温度上升较快．故答案为：相等；B．点评：本题考查了学生对焦耳定律的了解和掌握，在研究电流产生的热量与什么因素有关时，要用好控制变量法．6．（2013•甘孜州）小红和小芳想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大，两瓶煤油中温度计可以显示煤油的温度．（1）上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的电流和通电时间相同．（2）实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）小红提议利用该装置改装成“比较食用油和煤油的吸热能力”的实验．若烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B 中食用油和煤油的质量相同，烧瓶A、B中金属丝的电阻相同（填“相同”或“不相同”）．考点：焦耳定律．专题：探究型实验综合题．分析：（1）根据图示可知，两电阻串联，目的是控制通过它们的电流相等，由焦耳定律可知阻值越大的电阻产生的热量越多，温度升高越快；（2）根据Q=I2Rt可知，要研究电流通过导体产生的热量与电阻的关系，必须保持电流和通电时间相同，比较AB产生热量多少与电阻大小的关系．（3）由吸热公式Q吸=cm△t可知，要比较食用油和煤油的比热容大小，应让两瓶中食用油和煤油的质量m相等、吸收的热量相等，通过比较它们升高的温度大小关系，得出比热容的大小关系．解答：解：（1）两电阻串联，所以通过它们的电流相等；目的是控制通过金属丝的电流和通电时间相同．（2）镍铬合金丝的电阻大于铜导线的电阻，烧瓶B中温度计的示数升高很快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（3）要比较食用油和煤油的比热容，则应让食用油和煤油的质量相等，吸收的热量相等，由温度的变化求得比热的大小；故用相同质量的食用油代替水，两瓶中都有相同电阻丝，电阻相等．故答案为：（1）电流；（2）大；（3）质量；相同．点评：本题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以及学生分析实验现象得出结论的能力；控制变量法为物理实验中的常用方法，应重点掌握．7．（2013•宿迁）在探究“影响电流热效应的因素”实验中（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法．若他想让烧瓶内液体在短时间内温度变化更明显，应选用煤油（选填“煤油”或“水”），理由是煤油比热容小，相等的质量吸收相同的热量，温度上升明显．（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 0.3 30 10 1.52 0.6 30 10 6.0由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量越多．（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中B（选填“A”或“B”）烧瓶与甲图中的烧瓶串联（选填“串联”或“并联”）．考点：焦耳定律．专题：探究型实验综合题．分析：（1）掌握转换法在实验中的应用，通过比较烧瓶内温度的变化，来判断相同时间内不同电流产生的热量多少；为了实验效果更加明显，实验应采用比热容较小的液体；（2）分析表格中数据相同的量和不同的量，判断温度升高的影响因素；（3）要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同．解答：解：（1）实验中通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫转换法；由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行实验；（2）由表格中数据知，通电时间和电阻相等，电流增大为原来的2倍，温度升高为原来的4倍，即产生的热量为原来的4倍，可知通电时间和电阻相等，产生的热量与电流的2次方成正比；（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同，所以应该选择B烧瓶和甲图中的烧瓶串联．故答案为：（1）转换法；煤油；煤油比热容小，相等的质量吸收相同的热量，温度上升明显；（2）越大；越多；（3）B；串联．点评：本题考查的是影响电流热效应的因素实验，考查了温度变化与比热容的关系，考查了控制变量法在实验中的应用，要探究产生热量的多少和其中一个量之间的关系，需保持其它量不变，注意实验数据的分析，同时涉及到了串联电路电流的特点．8．（2013•赤峰）为了探究影响电流产生热的因素，小红同学用两个相同烧瓶，装入等量的煤油，烧瓶A 中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如图所示，开始时两瓶中的煤油温度相同．（1）通电一段时间后，小红比较瓶口温度计的示数，是为了探究电热与电阻的关系．（2）烧瓶中的液体用煤油而不用水，其主要原因是煤油的比热容小．（3）如果通电一段时间后，烧瓶A中煤油的温度上升了△t，则烧瓶B中的煤油温度上升△t．（假设电阻产生的热量被煤油全部吸收）考点：焦耳定律．专题：探究型实验综合题．分析：（1）实验目的是探究影响电热的因素，由图知，两段电热丝串联所以通过的电流相同，通电时间也相同，产生的热量不同，是因为电热丝的阻值不同．（2）从煤油与水的比热容大小关系分析实验中用煤油而不用水的原因．（3）已知电阻的关系，根据焦耳定律Q=I2Rt计算电阻放出的热量；再根据吸热公式Q=cm△t比较升高的温度关系，计算烧瓶B中的煤油升高的温度．解答：解：（1）由图知，两个电阻是串联的，电流相等，通电时间相等，电阻不同，所以实验目的是探究在电流和通电时间一定时，电热跟电阻的关系；（2）因为煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察；（3）A、B电阻串联，电流和通电时间相等，根据焦耳定律，电阻放出热量关系为：==；两瓶中煤油质量相等，电阻放出的热量完全被煤油吸收，根据吸热公式Q=cm△t得，===，△t B=△t A=△t；故答案为：（1）电阻；（2）煤油的比热容小；（3）△t．点评：本题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以及学生熟练运用焦耳定律和热量计算公式的能力；控制变量法为物理实验中的常用方法，应重点掌握．9．（2014•长沙）在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多．（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的电流越大，产生的热量越多．（3）该实验中用到的研究物理问题的方法是控制变量法和转换法．考点：焦耳定律．专题：探究型实验综合题．分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．。

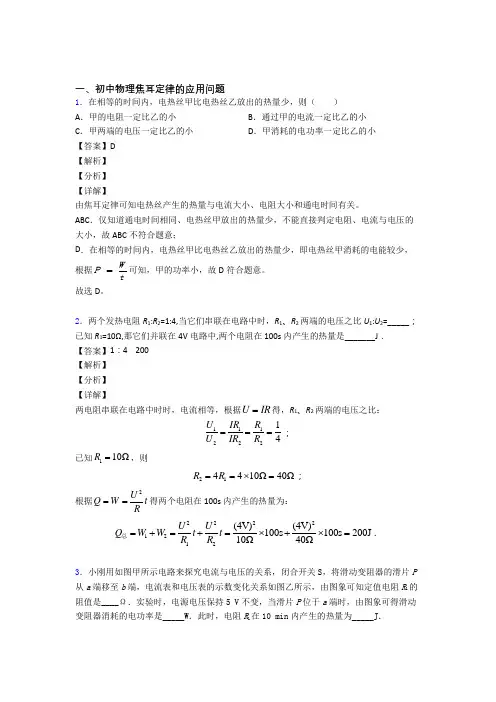

一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。

ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。

故选D 。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60【解析】【分析】【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V =0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ）A ．2AB ．4AC ．20AD ．40A【答案】A【解析】【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是2A I === 故选A 。

2．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。

若一台玩具电动机接在6V 的电源两端，使其正常转动时，通过电动机中的电流为0.3A ；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A 。

则这台电动机线圈的电阻为______Ω，正常转动时的效率是_____。

【答案】2 90%【解析】【分析】【详解】[1]电动机转轴卡住时电流为3A ，故电动机线圈电阻为R =U I =6V 3A=2Ω [2]设电动机正常运转时，在t 时间内消耗的电能为 W=UIt =6V×0.3A ×t在t 时间产生的热量为Q =I 2Rt =(0.3A)2×2Ω×t电动机正常运转时的效率η=W W 有总=-W Q W =()26V 0.3A -0.3A 2Ω6V 0.3A t t t⨯⨯⨯⨯⨯⨯=90%3．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反映密闭空气温度的变化，下列说法正确的是（ ）A．该实验装置是为了探究电流产生的热量与电流大小的关系B．将左边容器中的电阻丝换成10Ω的，可以探究电流产生的热量与电阻的关系C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的D．通电一段时间后，左侧电阻丝产生的热量比右侧电阻丝产生的热量多【答案】AD【解析】【分析】【详解】A．装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左两个5Ω的电阻并联，根据并联电路的电流特点知I右=I1+I2两电阻的阻值相等，则支路中电流相等，即I1=I2所以右边容器中通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系，故 A正确；B．将左边容器中的电阻丝换成10Ω的电阻丝后，左右容器中的电阻和电流都不同，没有控制好变量，所以不能探究电流产生的热量与电阻的关系，故B错误；C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；D．通过左边容器中的电阻丝的电流大，由Q=I2Rt可知，左边电阻丝产生的热量多，温度升得较快，故D正确。

一、初中物理焦耳定律的应用问题1．如图所示，物理课上李老师给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手。

这是因为A ．电炉丝的电阻比导线的电阻小B ．电流通过导线时没有产生热效应C ．导线中的电流比电炉丝中的电流小D ．导线消耗的电功率比电炉丝消耗的电功率小 【答案】D 【解析】 【详解】根据焦耳定律2Q I Rt Pt ==可以知道，当通电时间一样时，电阻大的，电功率大，其产生的热量多，由于电炉丝的电阻远大于与之相连导线的电阻，所以当电炉丝热得发红，而与之连接的导线却没有发热，故选D 。

2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min 内产生的热量是______J ，这台电动机的效率是______． 【答案】1.2×104 90.9% 【解析】 【分析】 【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率． （1）这台电动机1min 内产生的热量： Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ； （2）电动机的电功率： P 总=UI=220V×10A=2200W ， 线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ， 输出功率：P 出=P 总-P 圈=2200W-200W=2000W ， 这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．3．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

初中物理焦耳定律练习题及答案【典型例题】类型一、基础知识1、（2015•宿迁中考）电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少【思路点拨】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断。

【答案】D【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错。

故选D。

【总结升华】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法。

举一反三：【变式】某导体通过1A的电流时，在某一段时间内放出的热量是4J，如果通过它的电流增加到2A，在相同的时间内放出的热量是()Ａ．8JＢ．16JＣ．32J D.64J【答案】B【解析】由于Q=I2Rt可知在t、R一定时，Q与I2成正比，电流变为原来的2倍时，Q变为原来的4倍。

2、小强同学为了探究“通电导体产生的热量与电阻的关系”，设计了如图所示的实验(甲、乙两个相同的烧瓶里装满煤油，玻璃管内液面相同)。

(1)电阻丝甲与乙采用串联的连接方式，其目的是_________。

(2)已知电阻丝的阻值R甲>R乙，通电一段时间后，_________烧瓶中的玻璃管液面上升较高。

(3)我们保持电源的电压不变，利用该实验装置还可以探究通电导体产生的热量与_________的关系(写出一种即可)。

(4)上述实验中，用到的科学方法主要是“控制变量法”，请你另举一个平时学习过程中用到这种方法的实验名称：_________。

【答案】(1)使甲和乙的通电时间和通过的电流相同；(2)甲；(3)电流大小(或通电时间)；(4)探究电流与电压和电阻的关系。

九年级物理《焦耳定律》练习题及答案九年级物理《焦耳定律》练习题及答案本课时的重点内容就是焦耳定律及其应用，中考中常见的相关考点有：焦耳定律的内容及应用、用控制变量法研究焦耳定律的实验、电热器的构造特点和原理等.其中有关焦耳定律的应用的试题较多，多表现为计算题，应用焦耳定律求与之相关的各物理量，对于焦耳定律的表达式Q=I2Rt适用任何用电器求电流热效应中产生的热量问题，而由之推导出的 Q=UIt=U2/Rt=Pt则只能适用于纯电阻电路求电流热效应的计算，使用时一定要分清情况，注意公式的应用范围，切忌乱套公式.有关用电器产生的电热的计算问题，往往要综合运用到串、并联电路的特性、欧姆定律和热量等知识，还要能够灵活运用求电流热效应的各种计算公式.对于纯电阻电路，产生的电热就等于消耗的电能，所以关键是要求出用电器的电功率(有关电功率的计算请参见第2课时电功率)，很多电热问题归根究底也就是想办法求电功率.复习本课时内容时特别要注意与电功、电功率知识的相互联系。

课前热身1.电流通过导体时产生的热量跟__________成正比，跟导体的____成正比，跟__________成正比，这个规律叫做焦耳定律，数字表达式是_______.2.电热器是利用电流的__效应制成的，它的主要部件是______.电流流过电热器所做的功全部用来产生____.3.有两根金属电阻丝，电阻分别为5Ω和15Ω，将它们串联后接在一个电源两端，它们的电压之比为_____，在相同的时间内产生的热量之比为______；如果将它们并联同一电源两极间，通过它们的电流之比为____，在相等的时间内产生的'热量之比为____.电流的平方电阻通电的时间Q=I2Rt热发热体热量1∶31∶33∶13∶1课前热身4.在两根横截面积相同、长度不同的镍铬合金线两端分别加上相同的电压，那么下列说法中正确的是( )A.长的镍铬合金线电阻较大，相同时间内产生的热量较多B.短的镍铬合金线电阻较大，相同时间内产生的热量较多C.长的镍铬合金线电阻较大，相同时间内产生的热量较少D.短的镍铬合金线电阻较小，相同时间内产生的热量较少5.一根电阻丝接在电压U=5V的电源上，在1s内产生的热量是2J，要让该电阻(其电阻大小恒定不变)产生8J的热量，可采用的办法是( )A.使电源电压变为10V，通电时间仍为1SB.使电源电压仍为5V，通电时间变为2SC.使电源电压变为20V，通电时间变为 SD.使电源电压变为10V，通电时间变为2SCA课前热身6.有一种家用电熨斗的规格为“220V，300W”，这种电熨斗内部的电热丝的电阻是多少?如在额定电压下工作，1min内产生的热量是多少?【答案】161.3Ω，1.8×104J典型例题解析【例1】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎么热，这是为?电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电阻大得多，所以电炉丝产生的热量比铜导线要大得多.【例2】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω ，通过线圈的电流为10A.这台电动机正常工作时，一秒钟消耗的电能为____J，产生的热量为___J.3800200典型例题解析【例3】在如图9-3-1所示的电路的方框内有一种发热装置，它是由三段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接.当开关S掷到A点时为高温，掷到B点时为低温(电源电压不变)，且在相同时间内，高温时产生的热量是低温时产生的热量的2倍，试在方框内画出它的电路图.图9-3-1答案典型例题解析典型例题解析【例4】现有甲、乙两只废旧电炉，分别标有“220V，1000W”和“220V，500W”字样，其中电热丝均完好无损.某想利用这些电热丝来自制一个电热器接入照明电路中使用，下列设想可行的是( )A.要使电热器的电功率为250W，只要将乙电热丝的一半接入电路B.要使电热器的电功率为2000W，只要将乙电热丝分成等长的两段并联后接入电路C.要使电热器的电功率为400W，只要将乙电热丝与一半长的甲电热丝串联后接入电路D.要使电热器的电功率为750W，只要将两只电热丝各取一半串联后接入电路C方法小结对于用电器吸热量的计算，首先要分析该电器是非纯电阻性器件还是纯电阻性器件，初中阶段研究的用电器大多为纯电阻性器件.对于非纯电阻性器件，电流产生的热量只能用Q=I 2Rt来计算，而纯电阻性器件则可用下列等式中任一个计算热量：Q=I2Rt= W=UIt=U2/Rt=Pt.在很多情况下，计算纯电阻性器件产生的电热问题，可归结为用电器的电功率的计算问题(因为通电时间往往为已知)，所以必须理解电功率的各个计算公式，以及串并联电路特性和欧姆定律.至于将用电器的电热问题与热学中的热量问题相结合的题目，关键抓住两者之间的联系，即有百分之多少电热被水或物质吸收了，然后分头求解即可.课时训练1.某同学自制了一个“电热驱蚊器”，它的发热元件是一个阻值为1.0×104Ω的电阻. 将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，1min内产生的热量的______J.2.一个标有“220V，500W”字样的电加热器(俗称“热得快”)，正常工作20分钟产生的热量为______焦.假若电加热器放出的这些热量全部被水吸收，在标准大气压下 ____(填“能”或“不能”)将质量为2千克20℃的水加热至沸腾.3.阻值为R的电热丝接到电压不变的电源上，3分钟可以使一杯水烧开，现换用阻值为2 R的电阻，再接到此电源上，__分钟可以使同样的一杯水烧开.290.4不能6×1056课时训练4.如图9-3-3所示，电源电压220伏，R是电烙铁，标有“220V，40W”字样；L是电灯泡，标有“PZ220—40”字样.当开关S闭合时，电烙铁每分钟产生的热量是________焦，当开关S断开时，电烙铁的实际功率是__瓦；开关S断开后，整个电路工作__小时消耗1千瓦电能.5.将规格分别为“220V，1000W”和“220V，500W”的甲、乙两根电阻丝串联起来，接入一电源两极，电源最大不能超过___伏，此时，整个电路的最大功率是___瓦.750502.4×10 310图9-3-3330 课时训练6.研究焦耳定律的实验装置如图9-3-4所示，在两个相同的烧瓶中装满煤油，瓶中各放一根电阻丝，甲瓶中电阻丝的阻值比乙瓶中的电阻大.实验分三步进行，其中第一步为：接通电路一段时间，比较甲、乙两瓶中的煤油哪个上升得高，这一步是在什么情况下研究热量跟哪个物理量的关系?( )A.是在通电时间相同的情况下，研究热量跟电流的关系B.是在电流相同的情况下，研究热量跟通电时间的关系C.是在电流相同但电阻不同的情况下，研究热量跟通电时间的关系D.是在电流和通电时间相同的情况下，研究热量跟电阻的关系D 图9-3-4课时训练图9-3-4课时训练7.如图9-3-5所示，a、b相同容器中分别装有相同质量的水，水中的电阻丝的阻值分别为R1和R2，且R1＜R2，则闭分开关S后，a、b容器中水温上升较快的是( )A. a容器中的水B. b容器中的水C. a、b容器中的水温上升的快慢一样D.无法判断B图9-3-5课时训练8.一电热器有两根电阻丝，当只使用一根时，需t1分钟才能煮沸一壶水，当只使用另一根通电时，需要t2分钟才能煮沸一壶水，已知t1 ＜ t2，若将这两根电阻丝并联起来使用，则煮沸同样一壶水的时间为t，那么（）A. t 大于（t1 + t2 ）B. t小于（t1 + t2 ）C. t介于t1和t2之间D. t 应为t1和t2之和9.在温度是20℃的2400g的水里有一根阻值为10Ω的电阻丝.若通过这根电阻丝的电流是10 A，需要多少时间才能把水加热到95℃(假设电阻丝放出的热量全部被水吸收)?【答案】756秒D下载全文。

初三焦耳定律练习题及答案一、选择题1. 电阻的单位是：A. 度B. 萨C. 欧姆D. 伏特2. 一根电阻为100欧姆的导线通过电流为2A的电路，求电路中的电压是多少伏特？A. 10伏特B. 100伏特C. 200伏特D. 400伏特3. 一台电视机的电压是220伏特，电流为0.5A，求此电视机的功率是多少瓦特？A. 220瓦特B. 110瓦特C. 44瓦特D. 11瓦特4. 一根电阻为20欧姆的导线通过电流为5A的电路，求此电路中的功率是多少瓦特？A. 4瓦特B. 20瓦特C. 100瓦特D. 500瓦特5. 电视机正常工作时所需要的电压和电流分别为220伏特和2A，求电视机的功率是多少瓦特？A. 440瓦特B. 440伏特C. 110瓦特D. 110伏特二、填空题1. 施加在电流为3A的电阻上的电压为12伏特，求此电阻的阻值是多少欧姆？答：4欧姆2. 对于电路中的电阻来说，电压越大，则通过电流越（ 1 ）。

答：大3. 电阻为10欧姆的导线通过电流为0.5A的电路，求此电路中的电压是（ 2 ）伏特。

答：5伏特4. 对于电路中的电阻来说，电流越大，则通过电压越（ 3 ）。

答：大5. 一根电阻为40欧姆的导线通过电压为240伏特的电路，求此电路中的电流是（ 4 ）A。

答：6A三、解答题1. 一根电阻为60欧姆的导线通过电压为120伏特的电路，请计算此电路中的电流大小。

答：电流大小为2A。

解题过程：根据焦耳定律，可以得到如下公式：功率 = 电压 ×电流已知功率和电压分别为P = 120伏特，V = 60欧姆因此，可以整理得到：电流 = 功率 / 电压代入已知值，得到：电流 = 120伏特 / 60欧姆电流 = 2A2. 一特斯拉（T）是一个国际单位，表示磁感应强度，定义为1m²中通过的1A电流所产生的磁场。

求一特斯拉等于多少高斯（G）？答：1T = 10,000G解题过程：根据题意，1T表示通过1m²中的1A电流所产生的磁场。

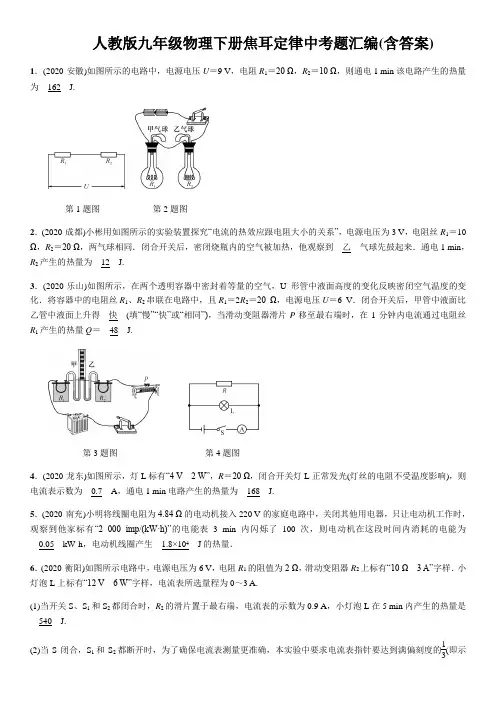

人教版九年级物理下册焦耳定律中考题汇编(含答案)1．(2020·安徽)如图所示的电路中，电源电压U ＝9 V ，电阻R 1＝20 Ω，R 2＝10 Ω，则通电1 min 该电路产生的热量为__162__J.第1题图 第2题图 2．(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V ，电阻丝R 1＝10 Ω，R 2＝20 Ω，两气球相同．闭合开关后，密闭烧瓶内的空气被加热，他观察到__乙__气球先鼓起来．通电1 min ，R 2产生的热量为__12__J. 3．(2020·乐山)如图所示，在两个透明容器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化．将容器中的电阻丝R 1、R 2串联在电路中，且R 1＝2R 2＝20 Ω，电源电压U ＝6 V ．闭合开关后，甲管中液面比乙管中液面上升得__快__(填“慢”“快”或“相同”)，当滑动变阻器滑片P 移至最右端时，在1分钟内电流通过电阻丝R 1产生的热量Q ＝__48__J.第3题图 第4题图 4．(2020·龙东)如图所示，灯L 标有“4 V 2 W”，R ＝20 Ω，闭合开关灯L 正常发光(灯丝的电阻不受温度影响)，则电流表示数为__0.7__A ，通电1 min 电路产生的热量为__168__J.5．(2020·南充)小明将线圈电阻为4.84 Ω的电动机接入220 V 的家庭电路中，关闭其他用电器，只让电动机工作时，观察到他家标有“2 000 imp/(kW·h)”的电能表 3 min 内闪烁了100次，则电动机在这段时间内消耗的电能为__0.05__kW·h ，电动机线圈产生__1.8×104__J 的热量．6．(2020·衡阳)如图所示电路中，电源电压为6 V ，电阻R 1的阻值为2 Ω，滑动变阻器R 2上标有“10 Ω 3 A”字样．小灯泡L 上标有“12 V 6 W”字样，电流表所选量程为0～3 A.(1)当开关S 、S 1和S 2都闭合时，R 2的滑片置于最右端，电流表的示数为0.9 A ，小灯泡L 在5 min 内产生的热量是__540__J.(2)当S 闭合，S 1和S 2都断开时，为了确保电流表测量更准确，本实验中要求电流表指针要达到满偏刻度的13(即示数不小于最大量程的13)，则R 2接入电路的最大阻值是__4__Ω.第6题图 第7题图7．(2020·济宁)电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同，电炉丝热得发红，而导线却几乎不发热．为探究其原因，小明连接了如图所示的实验电路，其中R 1>R 2.(1)实验中通过__温度计求数的变化__(填“温度计示数”“加热时间”或“温度计示数的变化”)来反映电阻丝产生热量的多少．在“探究动能的大小与哪些因素有关”的实验中就用到了这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块__移动的距离__来反映动能的大小．(2)实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多．请解释“电炉丝热得发红，而导线却几乎不发热”的原因：__电炉丝的电阻远于导线，相同时间内产生的热量远大于导线__．8．(2020·绥化)利用图中的装置探究水和煤油的吸热情况．在两个相同的烧瓶中分别接入电阻丝，装入质量和初温都相同的水和煤油，分别插入温度计．(1)装置中电阻丝的阻值__相等__(填“相等”或“不相等”)，实验中用__加热时间__来反映液体吸收热量的多少．按 照下表中的数据，请计算出煤油的比热容是__2.1×103__J/(kg·℃)． 液体质量/g 初温/℃ 加热时间/min 末温/℃ 煤油150 20 10 50 水 150 20 10 35(2)夏天，海边昼夜温差变化小，这是因为水的__比热容__大．(3)在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，此装置就可以探究电流通过导体产生的热量与__电阻__的关系． 9．(2020·自贡)如图所示的电路中，电源电压为3 V ，R 为阻值未知的定值电阻，灯泡L 的规格为“6 V 3 W”，闭合开关S 后，电流表的示数为1.25 A ．(不考虑温度对小灯泡电阻的影响)求：(1)小灯泡的电阻．(2)小灯泡的实际功率．(3)通电1 min ，电阻R 产生的热量．解：(1)由P ＝UI ＝U ·U R ＝U 2R得小灯泡的电阻： R ＝U 2额P 额＝（6 V ）23 W ＝12 Ω (2)由图知，L 与R 并联，小灯泡的实际功率：P L ＝U 2R L ＝（3 V ）212 Ω＝0.75 W (3)通过小灯泡的电流：I L ＝U R L ＝3 V 12 Ω＝0.25 A 通过电阻R 的电流：I R ＝I －I L ＝1.25 A －0.25 A ＝1 A电阻R 产生的热量：Q ＝UI R t 3 V×1 A×60 s ＝180 J10．(2020·新疆)如图所示的电路中，电源电压为6 V ，闭合开关S 后，通过电阻R 1的电流为1 A ，通过电阻R 2的电流为2 A ．求：(1)通过电流表的电流．(2)电路的总电阻．(3)整个电路在10 s 内产生的热量．解：(1)由电路图可知，R 1与R 2并联，电流表测干路电流．因并联电路中干路电流等于各支路电流之和，所以，通过电流表的电流：I ＝I 1＋I 2＝1 A ＋2 A ＝3 A(2)由I ＝U R可得，电路的总电阻： R ＝U I ＝6 V 3 A＝2 Ω (3)整个电路在10 s 内产生的热量：Q ＝I 2Rt ＝(3 A)2×2 Ω×10 s ＝180 J11．(2020·绥化)下表是小李家部分用电器的参数．(1)表中所有用电器同时正常工作的总功率是多少千瓦？(2)电饭锅正常工作时的电流是多少？(3)电烙铁正常工作时的电阻是多少？(4)小李家有一款电热水壶，加热效率是75%，正常工作时，将质量是3.63 kg ，初温是20 ℃的水加热至30 ℃，需要2.8 min.小李在某次烧水时，发现这个电热水壶的实际功率只有1 000 W ，则这次烧水时，小李家的实际电 压是多少？(设电热水壶电阻不受温度影响) 解：(1)用电器同时正常工作的总功率：P 总＝P 锅＋P 烙＋P 灯＝1 100 W ＋100 W ＋16 W×10＝1 360 W 用电器 额定电压/V 额定功率/W 数量/个 电饭锅 220 1 100 1电烙铁100 1 节能灯 16 10＝1.36 kW(2)电饭锅正常工作时的电流：I 锅＝P 锅U ＝1 100 W 220 V＝5 A (3)电烙铁正常工作时的电阻：(4)水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/(kg·℃)×3.63 kg×(30 ℃－20 ℃)＝1.524 6×105 J 消耗的电能：W ＝Q 吸η＝1.524 6×105 J 75%＝2.032 8×105 J 该电热水壶正常工作的功率：P 额＝W t ＝2.032 8×105 J 2.8×60 s＝1 210 W 电热水壶的电阻：R 壶＝U 2额P 额＝（220 V ）21 210 W ＝40 Ω 则小李家的实际电压：U 实＝P 实R 壶＝ 1 000 W×40Ω＝200 V。

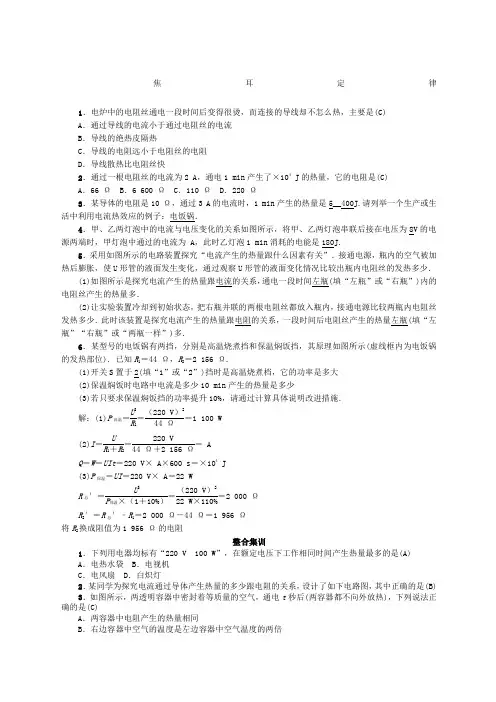

焦耳定律1．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是(C)A ．通过导线的电流小于通过电阻丝的电流B ．导线的绝热皮隔热C ．导线的电阻远小于电阻丝的电阻D ．导线散热比电阻丝快2．通过一根电阻丝的电流为2 A ，通电1 min 产生了×104J 的热量，它的电阻是(C)A ．66 Ω B．6 600 Ω C．110 Ω D．220 Ω3．某导体的电阻是10 Ω，通过3 A 的电流时，1 min 产生的热量是5__400J.请列举一个生产或生活中利用电流热效应的例子：电饭锅．4．甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为8V 的电源两端时，甲灯泡中通过的电流为 A ，此时乙灯泡1 min 消耗的电能是180J.5．采用如图所示的电路装置探究“电流产生的热量跟什么因素有关”．接通电源，瓶内的空气被加热后膨胀，使U 形管的液面发生变化，通过观察U 形管的液面变化情况比较出瓶内电阻丝的发热多少．(1)如图所示是探究电流产生的热量跟电流的关系，通电一段时间左瓶(填“左瓶”或“右瓶”)内的电阻丝产生的热量多．(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时该装置是探究电流产生的热量跟电阻的关系，一段时间后电阻丝产生的热量左瓶(填“左瓶”“右瓶”或“两瓶一样”)多．6．某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示(虚线框内为电饭锅的发热部位)．已知R 1＝44 Ω，R 2＝2 156 Ω.(1)开关S 置于2(填“1”或“2”)挡时是高温烧煮档，它的功率是多大(2)保温焖饭时电路中电流是多少10 min 产生的热量是多少(3)若只要求保温焖饭挡的功率提升10%，请通过计算具体说明改进措施． 解：(1)P 高温＝U 2R 1＝（220 V ）244 Ω＝1 100 W (2)I ＝UR 1＋R 2＝220 V 44 Ω＋2 156 Ω＝ A Q ＝W ＝UIt ＝220 V× A×600 s＝×104 J(3)P 保温＝UI ＝220 V× A＝22 WR 总′＝U 2P 保温×（1＋10%）＝（220 V ）222 W×110%＝2 000 Ω R 2′＝R 总′–R 1＝2 000 Ω－44 Ω＝1 956 Ω将R 2换成阻值为1 956 Ω的电阻整合集训1．下列用电器均标有“220 V 100 W”，在额定电压下工作相同时间产生热量最多的是(A)A ．电热水袋B ．电视机C ．电风扇D ．白炽灯2．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是(B)3．如图所示，两透明容器中密封着等质量的空气，通电t 秒后(两容器都不向外放热)，下列说法正确的是(C)A ．两容器中电阻产生的热量相同B ．右边容器中空气的温度是左边容器中空气温度的两倍C．右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍D．右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍4．如图所示电路，电源电压恒为6 V，定值电阻R1为10 Ω，滑动变阻器R2的规格为“20 ΩA”，电压表量程为0～3 V，电流表量程为0～ A．则(C)A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10 ΩD．当变阻器R2接入电路中的阻值是8 Ω时，通电1 min电阻R1产生的热量是 J5．李师傅帮助学校设计了一台电保温箱，保温箱电阻丝的阻值是40 Ω，当电阻丝通过5 A电流时，30 s内产生的热量是3×104J.6．一个额定功率为1 000 W的电热水壶装有 kg初温为20 ℃的水．正常工作将水烧开(100 ℃)所用时间为9 min，则水吸收的热量为×105J，该电热水壶的效率为%(计算结果保留两位小数)．[水的比热容为×103J/(kg·℃)]7．把一个电阻为44 Ω的电炉接入电压为220 V的电路中，通电10 min产生的热量为×105J.连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多，容易引起火灾．因为此时连接处的电阻更大(填“更大”或“更小”)．8．图中电源电压保持不变，灯泡标有“6 V 3 W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为 A．则电阻R＝20__Ω，通电10 s，R产生的热量为18J.9．如图是“探究电流产生的热量与什么因素有关”的实验装置，请在虚线框内画出与之对应的电路图．解：10．为探究“电流通过导体产热的多少与导体电阻的关系”，小柯用如图甲所示装置进行实验，图中两个250 mL的同规格烧瓶内装有等体积的煤油，瓶塞上各插一根同规格的玻璃管，瓶内连接的电阻丝的阻值分别为5 Ω和10 Ω.【实验步骤】①连接好电路，将滑动变阻器的滑片移至B(填字母)端，分别标记两烧瓶内玻璃管中液面的起始位置；②闭合开关，通电t0时间后，分别标记此时两烧瓶内玻璃管内液面的位置；③比较发现10 Ω电阻丝所在烧瓶内玻璃管中液面上升更高．【推测结论】在电流和通电时间相同的情况下，电阻越大，电流产生的热量越多．【交流反思】方案一：在前一次实验后，待玻璃管中的液面回到起始高度后，按小柯的实验步骤②再次进行实验，比较两玻璃管内液面上升情况，得出结论．方案二：用图乙所示装置替换图甲中对应装置(图乙中两个烧瓶规格相同容积都为500 mL)，按小柯的实验步骤①②进行实验，得出结论．以上两种方案，你认为较合适的是方案二．11．有一个电热水壶，其铭牌数据如表所示．在1个标准大气压下，它在额定电压下加热7 min刚好把质量为1 kg、初温为3]求：额定电压220 V额定功率 1 000 W频率50 Hz(1)水吸收的热量是多少(2)电热水壶在7 min内所消耗的电能是多少(3)由于现在是用电高峰，电网中的实际电压为198 V，要把同样一壶水烧开，若电热水壶的热效率不变，则需要加热多少秒(计算结果保留到整数)解：(1)在1个标准大气压下水的沸点是100 ℃，则水吸收的热量：Q吸＝cm(t－t0)＝×103J/(kg·℃)×1 kg×(100 ℃－20 ℃)＝×105 J(2)由P ＝W t可得，电热水壶在7 min 内所消耗的电能 W ＝Pt 时＝1 000 W×7×60 s＝×105 J(3)要把同样一壶水烧开，水吸收的热量不变，若电热水壶的热效率不变，则消耗的电能相同，由P ＝U2R 可得，电热水壶的电阻： R ＝U 2P ＝（220 V ）21 000 W＝ Ω 由W ＝U 2Rt 可得，实际电压为198 V 时需要的加热时间： t ′时＝WR U 2＝错误!≈519 s 12．某型号电饭锅有高温挡和低温挡两个挡位，其原理如图所示，若已知电阻R 0＝44 Ω，R ＝2 156 Ω，则当开关置于2(填“1”或“2”)位置时为高温挡，当电饭锅以高温挡正常工作10 min 消耗的电能为×105J.13．如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1 000 W 和400 W 两挡功率，挡位可自动调节．其工作过程是：按下开关，自动选择1 000 W 挡将汤煮至100 ℃，然后自动跳至400 W 挡进行保温慢炖．设汤的初温为20 ℃，质量为3 kg ，汤的比热容为×103 J/(kg·℃)．求：(1)若电炖锅将汤从初温加热至100 ℃耗时20 min ，在此过程中汤吸收的热量是多少电炖锅的效率是多少(2)R 1的阻值是多少(3)电炖锅进入保温慢炖时，开关S 会自动跳至“a ”或“b ”哪个位置试说明理由．解：(1)Q ＝cmΔt ＝×103 J/(kg·℃)×3 kg×(100 ℃－20 ℃)＝×105 JW ＝Pt ＝1 000 W×20×60 s＝×106 Jη＝Q W＝错误!＝80% (2)R 1＝U 2P ＝（220 V ）21 000 W＝ Ω (3)会跳至b ，根据P ＝U 2R，总电阻变大，总功率变小，当开关跳至b 时R 1、R 2并联，电路中电阻变大、功率变小，电炖锅进入保温慢炖14．电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如图所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度．当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中．(1)当气雾调节器R 2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R 1的电阻值． (2)如果加热仓内冷水的温度为20 ℃，用最大运行功率工作，经过5 min 36 s 水沸腾产生蒸汽，求加热仓中水的体积．[c 水＝×103 J/(kg·℃)，ρ水＝1×103 kg/m 3，电热丝R 1产生的热量全部被水吸收，环境为标准大气压](3)当滑片移到最右端时，气雾调节器R 2的阻值为605 Ω，加湿器以低气雾量工作．求此时电热丝R 1的电功率是多少瓦24小时R 1消耗多少度电(计算结果保留一位小数)解：(1)当气雾调节器R 2的滑片移到最左边时，有R 1连入电路R 1＝U 2P ＝（220 V ）240 W＝1 210 Ω (2)电热丝R 1产生的热量Q 放＝W ＝Pt ＝40 W×336 s＝13 440 J由题意可得Q 放＝Q 吸＝cm (t －t 0)，加热仓中水的质量m ＝Q 吸c （t －t 0）＝13 440 J×103 J/（kg·℃）×（100 ℃－20 ℃）＝ kg加热仓中水的体积V＝m/ρ＝kg/1×103 kg/m3＝4×10－5 m3＝ L (3)当滑片移到最右端时，气雾调节器R2＝605 Ω根据串联电路特点得U1U2＝R1R2＝1 210 Ω605 Ω＝21又因为串联电路U＝U1＋U2，所以U1＝2/3U R1消耗的功率P1＝U21R1＝（23U）2R1＝（23×220 V）21 210 Ω＝ W24 h消耗的电能W＝P1t＝×10－3kW×24 h＝kW·h。

2024年中考物理复习专题——焦耳定律一、单选题1．甲、乙两段导体通电时间相同，甲的电阻是乙的5倍，甲、乙产生的热量之比是4∶5，则通过甲、乙两段导体的电流之比是（）A．2∶5B．4∶25C．5∶2D．4∶12．将规格都是“220 V 180 W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则产生热量最多的是（）A．电冰箱B．电风扇C．电热毯D．一样多3．小明发现，在家里装修时，电工师傅在不同位置所使用的电线粗细是不同的，小明利用学过的物理知识对这一现象进行了分析，下列分析中错误的是（）A．若其它条件相同，越粗的电线电阻越小B．家庭电路中主干线应该使用较粗的电线C．电线的接头处电阻最小，最不易烧断D．若电流相同，越细的电线越容易烧断4．将10Ω的电阻丝接在3V的电源上，5min内产生的热量为（）A．270J B．150J C．15J D．27J5．如图所示，在甲、乙两地之间沿直线架设两条输电线，由甲地向乙地输电，两条输电线总电阻为10Ω，甲地电源的电压为220V不变，下列说法正确的是A．乙地用户用电器上的电压仍为220VB．若出现触电事故，应迅速直接用手拉开触电人员C．在100s的时间内，输电线上产生的热量为4.84×105JD．当乙地用户消耗的总功率增大时，相同时间内输电线上产生的热量增多6．假如没有磁现象，下列现象会发生的是（）A．不能用指南针辨别方向B．急刹车时，人不会向前倒C．不能用吸管喝饮料D．电暖气不会发热7．电阻R1和R2串联，两端电压之比为2∶1，开关闭合后，关于二者产生热量的说法正确的是（）A．两电阻产生热量相同B．两电阻产生热量之比为2∶1C．两电阻产生热量之比为1∶2D．没有通电时间，无法比较产生热量多少8．如图是探究电流通过导体产生热量的多少与什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。

一、初中物理焦耳定律的应用问题1．一个电炉的电阻是200Ω，通电10s 产生8×103J 的热量，那么通过这只电炉的电流是（ ） A ．2A B ．4A C ．20A D ．40A【答案】A 【解析】 【详解】根据焦耳定律的公式2Q I Rt =可知，通过这只电炉的电流是3810J 200Ω210sA Q I Rt ⨯⨯===故选A 。

2．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。

电源电压6 V 且保持不变。

定值电阻40ΩR =。

只闭合开关S 1和S 3，电阻R 在100 s 产生的热量是________J ；电路在工作状态下整个电路消耗的最小功率是________W 。

【答案】90 0.78 【解析】 【详解】[1]只闭合开关1S 和3S ，定值电阻R 和灯泡L 并联接在电路中，定值电阻R 两端的电压R 6V U U ==那么电阻R 在100 s 产生的热量是()22R6V 100s 90J 40ΩU Q t R =⋅=⨯= [2]电路在工作状态下整个电路消耗的功率最小，根据2U P R=可知，要求总电阻最大；灯泡L 的电阻是()22LL L 6V 6Ω6WU R P === 当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是()222L 6V 0.78W 40Ω6ΩU U P R R R ===≈++总3．下列关于物理中常见电现象和磁现象的说法中一定正确的是（ ） A ．两个轻质小球放在一起时相互排斥，则两球一定带同种电荷 B ．一个开关能同时控制两盏灯，则这两盏灯一定是串联的 C ．两盏白炽灯串联通电发光，则更亮一点的电阻一定更大 D ．电功率相同的电热水壶和电风扇工作相同的时间，发热一定相等 【答案】AC 【解析】 【分析】 【详解】A ．据“同种电荷相互排斥，异种电荷相互吸引”知，两个轻抚小球放在一起相互排斥，则两球一定带同种电荷，故A 正确；B ．一个开关同时控制两盏灯，则这两盏灯可能是串联，也有可能是并联，因为两灯并联，开关在干路，则可同时控制两盏灯，故B 错误；C ．串联电路中，通过两盏灯的电流相等，据P =I 2R 得，电阻越大，实际功率越大，则亮度越亮，故C 正确；D ．电功率相同的电热水壶和电风扇在额定电压下工作相同时间，消耗的电能相等，但发热是电热水壶的大于电风扇的。

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt ，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min 内产生的热量是______J ，这台电动机的效率是______． 【答案】1.2×104 90.9% 【解析】 【分析】 【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率． （1）这台电动机1min 内产生的热量： Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ； （2）电动机的电功率： P 总=UI=220V×10A=2200W ， 线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ， 输出功率：P 出=P 总-P 圈=2200W-200W=2000W ， 这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．3．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J 【解析】 【分析】 【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。

中考物理《焦耳定律》专项练习题(附带答案)一、单选题1．图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法。

下列关于图像的解释，正确的是（）A．甲图是某物体的熔化图像，其固态的比热容大于液态的比热容B．乙图是电阻和通电时间一定时，电热Q与电流I的关系图C．丙图说明，当电阻一定时，电压与电流成正比D．丁图是灯丝电阻的U﹣I图像，说明灯丝电阻随温度的升高而增大2．在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，三个透明容器中密封着等量的空气，容器内的电阻连接情况如图所示，通电后，观察U形管中液面高度的变化。

则（）A．甲、乙、丙三个容器内的导体，电流相等B．通电一段时间后，U形管中液面高度变化最大的是乙C．要探究电流产生的热量与电阻的关系，需观察甲、丙两个U形管中液面高度的变化D．要探究电流产生的热量与电流的关系，需观察甲、乙两个U形管中液面高度的变化3．如图所示，甲乙两个瓶中的电阻丝R1、R2分别为5Ω、10Ω，两瓶内装有初温相同的等量的煤油，将R1、R2串联并通电一段时间，读出甲乙两支温度计的读数．这是探究（）A．电热与电流的关系B．电热与电阻的关系C．电热与通电时间的关系D．电热与电压的关系4．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．甲实验通电一段时间后，左侧容器内空气吸收的热量更多B．乙实验时为了研究电流产生的热量与电阻的关系C．乙实验通电一段时间后，左侧U形管中液面的高度比右侧的小D．甲、乙两次实验都应用了控制变量法5．对于我们所学的电学知识，下列说法正确的是（）A．电视机的后盖有许多孔，是为了通风散热B．家庭电路中空气开关跳闸一定是发生了短路C．所有用电器的外壳都必须接地D．开光必须接在电灯和零线之间6．如果电视机、电烙铁和电风扇上都标有“220V，60W”字样，它们都在额定电压下工作相同时间，则三个用电器产生热量是（）A．电风扇最多B．电视机最多C．电烙铁最多D．一样多7．如图所示电路中，R2=20Ω．当S1断开S2闭合时，电流表的示数为0.3A，当S1、S2都闭合时，电流表的示数为0.9A，则下列说法正确的是（）A．电源电压为9VB．R1的阻值为15ΩC．当S1、S2都闭合时，10s内电流通过电阻R1产生的热量为36JD．当S1、S2都闭舍时，电路中的总电阻为30Ω8．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A．导线的绝缘皮隔热B．导线散热比电烙铁快C．通过导线的电流小于通过电烙铁的电流D．导线的电阻远小于电烙铁电热丝的电阻9．图所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法不正确的是（）A．闭合开关S2、S3，通过R2的电流是0.24AB．断开S2、S3，电路消耗的功率是2.4WC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9：410．如图为探究“焦耳定律”的实验装置。

中考物理试题分类汇编—焦耳定律1（乌鲁木齐）如图所示电路，电阻R1＝10Ω，若断开S2、闭合S1，电流表的示数I1＝0.30A；若闭合S1、S2，电流表的示数I2＝0.50A。

求（1）电源两端的电压；（2）电阻R2的阻值；（3）电阻R2通电1m in产生的热量。

答案：（1）由欧姆定律，电源两端电压Ｕ＝I1R1＝3V（2）通过电阻R2的电流I＝I2－I1=0.2A由欧姆定律R2＝＝15Ω（3）由焦耳定律得Ｑ＝I2R2t＝36J7（天津）下列各装置中，利用电流的热效应工作的是BA．电动机B．电炉了C．电磁铁D．发电机16（南宁）在家庭电路中，导线相互连接处因为接触不良，容易造成变大。

根据焦耳定律可知，在通过电流和相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。

答案：电阻，通电时间21（北京）一根阻值为100Ω的电阻丝通电100S，通过的电流是2A，则电流产生的热量为J。

答案：4×1045（北京）下列四种电器中，利用电流热效应工作的是：DA、洗衣机。

B、录音机。

C、电视机。

D、电饭锅。

14（荆州）(4分)如图所示，电源两端的电压为6V，且保持不变，已知R1＋R2＝12Ω，当开关S1闭合、S2断开时，10s内电流通过R1产生的热量是60J；当开关S1断开、S2闭合时，电流表示数为0.6A，则电阻R3的阻值是___________Ω。

答案；4(4分)（青岛）电炉子工作时，电炉丝与导线是联的，通过它们的电流相等。

根据定律，在相同情况下，电流通过导体产生的热量跟电阻成。

电炉丝的电阻比导线大，因此产生的热量，所以电炉丝比导线热。

答案；串；焦耳；正比；多。

20（连云港）如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计。

请回答下列问题：（1）合上开关，经过一段时间，两电阻丝产生热量的多少是通过▲反映出来的；（2）采用这种连接方式的目的是▲。

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

3．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。

专题18 焦耳定律1.内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

2.公式：Q=I2Rt3.当发电厂电功率一定，送电电压与送电电流成反比，输电时电压越高，电流就越小。

此时因为输电线路上有电阻，根据P=I2R可知，电流越小时，在电线上消耗的电能就会越少。

所以电厂在输电时增大送电电压，减少电能在输电线路上的损失。

【例题1】（2019吉林）电炉丝通过导线接到电路里，通过电炉丝和导线的电流大小________，由于电炉丝的电阻比导线的电阻大，导致电炉丝产生的热量比导线产生的热量________。

【答案】相等；多【解析】电炉丝通过导线接到电路里，电炉丝和导线串联，那么通过电炉丝和导线的电流大小相等；由于电炉丝的电阻比导线的电阻大，根据Q=I2Rt可知可知，电炉丝产生的热量比导线产生的热量多。

【例题2】（2019北京）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω．当开关S 闭合后，电压表的示数为2V，电流表的示数为0.4A．求：（1）通电10s电阻丝R1产生的热量；（2）电源两端的电压。

【答案】（1）通电10s电阻丝R1产生的热量为16J；（2）电源两端的电压为6V。

【解析】（1）通电10s电阻丝R1产生的热量：Q＝I2R1t＝（0.4A）2×10Ω×10s＝16J。

（2）由I＝得，R1两端的电压：专题学啥专题考法U1＝IR1＝0.4A×10Ω＝4V，根据串联电路电压规律可知，电源电压：U＝U1+U2＝4V+2V＝6V。

一、选择题1．（2018成都）一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A．这台电动机工作1s消耗的电能为W，产生的热量为Q，则（）A．W=3800J，Q=200J B．W=3800J，Q=3800JC．W=7200J，Q=200J D．W=7200J，Q=3800J【答案】A．【解析】本题考查的知识点是焦耳定律；电功的计算．已知电压、电流与通电时间，由W=UIt可以求出电动机消耗的电能，由焦耳定律可以求出其产生的热量．电动机消耗的电能：W=UIt=380V×10A×1s=3800J；产生的热量Q=I2Rt=（10A）2×2Ω×1s=200J2.（2018河南）图甲是小灯泡的电压——电流图像。
