工地阁楼钢结构施工方案1. 引言本文档旨在提供一份关于工地阁楼钢结构施工方案的详细说明。

工地阁楼是一种常见于建筑工地的临时结构，用于储存和保护建筑材料。

钢结构被广泛应用于工地阁楼的搭建中，具有快速、灵活、可重复使用等优点。

2. 施工准备在施工之前，需要进行充分的准备工作，包括：•编制施工方案和施工图纸；•选择适当的钢材，并进行材料清单的编制；•准备必要的施工设备和工具；•制定安全措施和施工计划。

3. 施工步骤3.1. 地基准备在施工区域清理完毕后，需要进行地基准备工作。

具体步骤包括：1.清理施工区域，确保地面平整清洁；2.根据图纸要求进行地基打桩；3.安装地基支撑架，用于支撑钢结构。

3.2. 钢结构搭建钢结构搭建是整个施工过程的关键步骤，需要按照施工图纸进行。

具体步骤包括：1.预先制作好的钢材进行编号和分类；2.根据施工图纸，按照顺序搭建钢结构；3.使用专用工具和设备进行连接和组装；4.定期进行检查，确保搭建过程中的安全性和稳定性。

3.3. 阁楼平台搭建在钢结构搭建完成后，需要进行阁楼平台的搭建工作。

具体步骤包括：1.安装阁楼平台支撑框架，使用专用工具进行固定；2.铺设阁楼平台板材，确保平整牢固；3.进行加固和调整，确保阁楼平台结构的稳定性和安全性。

4. 安全注意事项在进行工地阁楼钢结构施工时，需要严格遵守安全规定和注意事项，以确保施工过程的安全。

以下是一些常见的安全注意事项：•工人必须佩戴个人防护装备，如安全帽、安全鞋等；•在搭建过程中，使用专用工具，并确保其良好状态；•钢结构连接处需要牢固可靠，定期检查并进行必要的维护；•阁楼平台上禁止堆积过多建筑材料和设备，以免超载造成事故。

5. 施工总结通过本文档的介绍，我们了解到了工地阁楼钢结构施工方案的基本内容和步骤。

在进行工地阁楼施工时，需要充分的施工准备和安全措施，以确保施工过程的顺利进行和安全性。

值得注意的是，在实际施工中，可能会遇到一些特殊情况和问题。

钢结构阁楼施工方案一、概况钢结构阁楼涉及到人生安全问题应严肃对待不得嫌麻烦而简单处理。

对于新增阁楼观念要理正确安全是重点，其次是舒适，不得反过来对待。

阁楼的搭建涉及到，原房体的承重问题，所以因该有合理的设计和施工工艺。

阁楼的结构以材料定分为几种①钢木结构（即钢梁与木板组合）②钢混结构（即钢梁和混凝土板的组合结构）③全钢结构（即钢梁和钢板组合）④混凝土结构（即混凝土楼板）其中以钢木结构最为合理，因为他的经济环保，还有他稳定的力学性能，在现在的建筑结构中大量的采用，对以后的保养要求不高，后面的装修也相对简单，所以在家居采用这样的结构是比较合理的。

钢木结构的特点是自重小，材料相对轻，较安全，对原房屋结构要求相对较低。

现代住宅墙体基本上是陶粒空心砌块是非承重墙体材料，承载力不足，所以采用钢木结构是最经济合理的。

阁楼作为房屋的一部分，应和原房屋紧密的结合在一起不得分开，结构的连接是关键。

二、施工流程现场量尺寸---设计图纸---材料进场钢材除锈---施工放线、确定钢梁位置---焊接安装主钢梁、次钢梁---刷防锈漆、安装板材及填充隔音材料---清理垃圾、撤离施工现场。

三、施工材料主钢梁采用140mm国标工字钢，次钢梁采用5#角钢，板材采用18mm木工板1.22米*2.44米，主梁次梁轴线间距一般是601mm*601mm。

四、施工细节与重点(1)次钢梁角钢与主梁应上口平齐在同一平面上，焊接应在连接下口焊接，上口焊接会影响木板的平整度，焊接得满焊。

(2)次钢梁角钢一端为平口直接与槽钢平整的一端双面满焊，另一端我们采用了”T”型口与槽钢的翼缘焊接，这样可以增加与主梁焊接面，可以更牢固的连接。

(3)主钢梁与预埋件360度满焊，采用锚拴与墙体连接加固，在钢梁与墙体之间会垫一块钢板以增加承载力并预留1公分的收缩缝，增大钢梁于墙体的接触面，避免因荷载过大而产生墙体开裂，增加耐久性，并起到抗热胀冷缩的作用。

(4)钢架焊接完成后上面铺设18mm木工板，木工板与板的连接逢都落在槽钢或角钢上，这样是人在上走动就会更平稳像踩在地面一样不会因为接缝不到位而有下陷的不安全感觉。

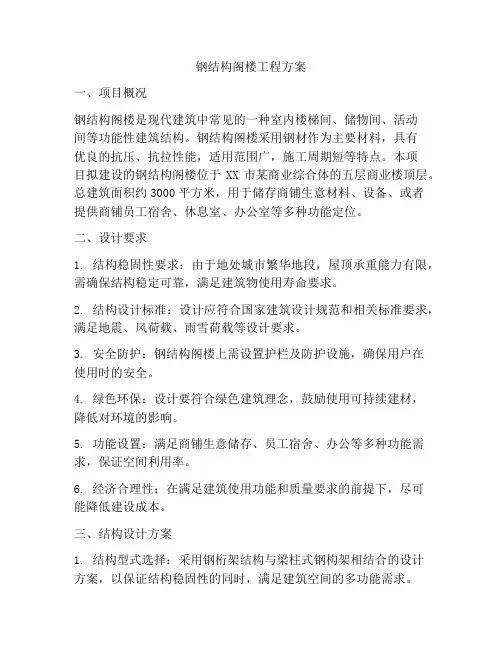

钢结构阁楼工程方案一、项目概况钢结构阁楼是现代建筑中常见的一种室内楼梯间、储物间、活动间等功能性建筑结构。

钢结构阁楼采用钢材作为主要材料，具有优良的抗压、抗拉性能，适用范围广，施工周期短等特点。

本项目拟建设的钢结构阁楼位于XX市某商业综合体的五层商业楼顶层。

总建筑面积约3000平方米，用于储存商铺生意材料、设备、或者提供商铺员工宿舍、休息室、办公室等多种功能定位。

二、设计要求1. 结构稳固性要求：由于地处城市繁华地段，屋顶承重能力有限，需确保结构稳定可靠，满足建筑物使用寿命要求。

2. 结构设计标准：设计应符合国家建筑设计规范和相关标准要求，满足地震、风荷载、雨雪荷载等设计要求。

3. 安全防护：钢结构阁楼上需设置护栏及防护设施，确保用户在使用时的安全。

4. 绿色环保：设计要符合绿色建筑理念，鼓励使用可持续建材，降低对环境的影响。

5. 功能设置：满足商铺生意储存、员工宿舍、办公等多种功能需求，保证空间利用率。

6. 经济合理性：在满足建筑使用功能和质量要求的前提下，尽可能降低建设成本。

三、结构设计方案1. 结构型式选择：采用钢桁架结构与梁柱式钢构架相结合的设计方案，以保证结构稳固性的同时，满足建筑空间的多功能需求。

2. 钢材选取：主要采用Q345B型钢作为结构承载材料，具有良好的强度和耐腐蚀性能。

3. 设计荷载：考虑到静载和动载的作用，按照国家相关规范要求进行结构设计计算。

4. 抗震设计：结构采取刚性连接和加强节点设计，以提高结构的整体抗震性能。

5. 防护设计：针对阁楼使用场所进行防护设计，设置护栏和防撞设施，确保用户安全。

6. 绿色设计：在构件材料的选择上，鼓励使用可再生、环保材料，如回收钢材等。

7. 功能设置：根据商铺生意储存和员工宿舍、办公等需求，设计合理的空间划分和布局。

8. 经济合理性：在材料选取和施工工艺上，保证成本的最小化，满足建筑预算要求。

四、技术路线与施工工艺1. 钢材采购：选择信誉良好的钢材供应商，确保材料质量和规格符合设计要求。

钢结构隔层施工方案钢结构阁楼施工是在原有结构基础上增加钢结构的过程。

在施工过程中，不仅要保护原有结构不受破坏，同时也要保证新增结构能够安全长期良好使用。

出于安全、经济和科学的角度考虑，钢结构阁楼施工的主要工序包括施工准备、材料采购、现场施工和现场收尾等。

首先，需要进行设计调整。

如果阁楼初步设计图与原有结构不符，需要根据实际情况进行调整，以确定阁楼设计图。

其次，需要进行材料准备。

主要的型材、钢板和其他材料按照统计规格数量进行统一采购。

主钢梁略微增加长度以便于运输。

零星材料按照一定损耗规格数量进行统一采购。

接下来是现场施工。

需要进行测量放线，根据阁楼设计图纸现场定位放线，并确定预埋位置尺寸。

预埋件采用化学螺栓固定在原有结构上。

主钢梁端预埋钢板位置的结构面需要打磨平整，其他不平整的地方需要根据情况进行处理。

根据预埋件设计位置，错开原有结构钢筋钻螺栓孔并清理干净。

在钻孔经过检查合格后，方可植入化学螺栓，但在化学药剂完全凝固前不能动螺栓。

预埋安装需要根据实际化学螺栓孔位，在预埋钢板及槽钢（型钢）上定位钻孔，然后安装预埋钢板。

材料到场后，需要对所有钢结构材料进行除锈处理，刷防锈漆保护并凉干。

现场重新测量尺寸，对型钢进行精确加工，并去掉焊接位置漆膜，以便一次性精确安装到位并保障焊接质量。

根据放线定位位置，将主钢梁与预埋钢板焊接连接，并保证钢梁水平平整。

根据设计图纸，将主钢梁与圈梁焊接连接。

钢结构阁楼按照楼承板类型分为钢木结构、压型钢板复合楼板结构和预制钢筋砼楼板结构。

阁楼设计涉及到阁楼层高控制、材料类型、结构布置、钢梁与原有结构连接形式、楼板与钢梁连接方式、楼板防震隔音设计以及钢结构防锈防火处理等方面。

阁楼层高控制需要根据总的空间高度选择合适的阁楼层高，保证阁楼上部及下部主要空间净高不小于2.2m，下部空间使用方便为主，阁楼上部空间不影响使用为宜。

在选择材料型式时，需要弄清原有结构布置，选择合理的钢结构与原有结构连接位置及连接形式，避免钢结构荷载破坏原有结构。

一、施工准备和钢结构制作（一）生产准备1、材料采购本工程钢材在对其所有零件进行分解套料的基础上，定出双定尺钢板规格，全部材料专料专用，每一件钢板均进行100%的套料使用，确保材料利用率。

材料进厂后，按规范要求对每个炉批号进行材料复验，材料取样在监理工程师的见证和监督下进行。

2、技术培训参加本工程的管理人员、技术人员和工人在上岗前应进行质量意识教育，在各个关键环节应进行技术交底。

（二）零件、部件制作的工艺流程及方法1、其工艺流程如下图所示：2、零件下料和加工的精度要求及检查方法（1）切割边缘剪切仅适用于次要零件或剪切后要再进行加工的零件。

采用剪切加工的零部件，其切割边缘应整齐、无毛刺、反口、凹陷等缺陷，并满足下列偏差要求：板件宽度：±2.0mm ；板边垂直度：＜5%板厚；板边割垂直度：＜1/1000板厚；型钢(杆件)长度：±1.0mm；型钢端垂直度：≤2.0mm；（2）精密切割边缘表面质量应符合下面表之规定。

由几种零件组拼形成的组拼件允许偏差应符合下表的规定（三）涂装1、本工艺所引用的标准：GB8923-88 《涂装前钢材料表面锈蚀等级和除锈等级》GB1031-83 《表面粗糙度测量要求》凡不符合要求的工件，一律不准转入下一道工序。

2、涂装施工条件①涂装施工应按设计要求的条件进行涂装，特殊情况应在甲方、监理、总包方与油漆供应商讨论后决定。

②环境条件涂装环境条件如空气条件、温度、相对湿度、钢结构表面温度和空气露点应符合设计要求和油漆供应商给予的指导。

钢结构表面的温度应不低于5℃。

在喷漆和固化期间，钢结构表面的温度应大于露点3℃以上。

涂装工作应在相对湿度小于80%的条件下进行。

③被涂装构件禁止涂装工作的限制，见下表：如果被涂装构件处于禁止涂装工作的状态，涂装工作应立即停止，采取相应措施后才能继续工作。

3、涂装工艺工艺流程图：除油→喷砂除锈→清洁→底漆→中间漆→第一度面漆→修补→第二度面漆①喷涂前的准备工作节段的接头、端口应清洁干净，不允许有焊渣等异物，节段端口需焊接的部位应留100毫米宽度不涂装。

钢结构阁楼施工方案1. 引言钢结构阁楼作为一种在工业和商业场所中常见的建筑设施，具有结构稳定性强、施工周期短、适应性强等优点。

本文档旨在提供一个钢结构阁楼施工方案，以指导施工人员完成钢结构阁楼的搭建工作。

2. 施工前准备工作在开始施工之前，需要完成以下准备工作：•根据设计图纸，购买所需的钢结构材料，包括梁、柱、连接件等。

•准备好所需的施工工具，如钢琴线、锤子、螺丝刀等。

•搭建安全防护设施，包括围栏、安全网等，以确保施工过程中的安全。

3. 施工步骤3.1 确定阁楼的位置和尺寸根据设计图纸，确定阁楼的位置和尺寸，标示出梁的位置和尺寸。

确保阁楼的位置与周围的环境和设施相适应。

3.2 安装梁和柱根据设计图纸的标示，先安装梁，然后根据梁的位置和尺寸，逐个安装柱子。

在安装过程中，需要使用钢琴线对齐梁和柱子，确保它们之间的距离和角度准确。

3.3 安装连接件使用螺丝刀等工具，按照设计图纸的要求，将连接件固定在梁和柱上。

确保连接件与梁和柱之间的连接牢固可靠。

3.4 完成阁楼的顶部结构根据设计图纸的要求，安装并固定顶部结构，包括天花板和顶板。

确保顶部结构与梁和柱之间的连接紧密，结构稳定。

3.5 进行防腐和涂装为了增加阁楼的使用寿命和美观度，对钢结构进行防腐处理和涂装。

根据材料的特性和环境要求，选择适当的防腐方法和涂料。

3.6 进行安全检查在完成阁楼的搭建之后，进行全面的安全检查，确保阁楼的结构稳定、安全设施完善。

4. 施工注意事项在进行钢结构阁楼的施工过程中，需要注意以下事项：•施工人员必须经过专业培训，并持有相关证书。

•在施工现场设置安全警示标志，确保施工区域的安全。

•使用符合规范要求的钢结构材料，并严格按照设计图纸进行施工。

•在施工现场严格遵守施工安全规范, 如佩戴安全帽和安全鞋等个人防护装备。

•定期检查阁楼的结构，及时发现并修复潜在的安全问题。

5. 结论钢结构阁楼作为一种高效、稳定和可靠的建筑设施，广泛应用于工业和商业场所。

阁楼钢结构安装施工方案1. 引言本文档旨在为阁楼钢结构安装施工提供详细的方案。

该方案主要包括了施工前的准备工作、施工过程中的主要步骤以及施工后的验收标准等内容。

通过严格遵守该方案，可以确保阁楼钢结构的可靠安装和使用。

2. 施工前的准备工作在进行阁楼钢结构的安装施工前，需要进行以下准备工作：2.1 施工设计进行施工前，需要进行详细的施工设计，包括结构设计和施工图纸设计。

结构设计应满足安全可靠的要求，施工图纸设计应清晰明了。

2.2 材料准备根据施工设计的要求，准备各种需要的材料，包括钢结构材料、连接件、焊接设备等。

2.3 施工工具准备准备必要的施工工具，包括起重设备、焊接设备、测量工具等。

2.4 施工场地准备清理施工场地，确保阁楼钢结构的施工环境整洁有序。

3. 施工过程阁楼钢结构的安装施工主要分为以下几个步骤：3.1 基础处理对阁楼基础进行检查和处理，确保基础的稳固和平整。

3.2 杆件安装根据施工图纸的要求，将钢结构杆件进行装配和安装。

装配和安装时，应注意杆件的方向、位置和连接方式。

3.3 焊接对已安装的钢结构杆件进行焊接，确保连接牢固和稳定。

焊接过程中需要注意安全，防止发生火灾和焊接变形等问题。

3.4 支撑与固定对已焊接好的钢结构进行支撑和固定，确保整个阁楼钢结构的稳定和可靠。

3.5 配件安装根据施工图纸的要求，安装和连接各种配件，如楼梯、扶手等。

3.6 防护处理对已完成的阁楼钢结构进行防护处理，如防腐、防锈等。

4. 施工后的验收标准阁楼钢结构安装施工完成后，应进行验收。

验收标准主要包括以下几个方面：4.1 结构安全性结构安全性是阁楼钢结构的重要指标，应满足相关的安全规范要求。

4.2 外观质量阁楼钢结构的外观质量包括焊接接头的质量、表面处理的质量等，应满足相关的标准要求。

4.3 功能完好性阁楼钢结构的功能完好性包括各种配件的正常使用和连接的可靠性等。

5. 安全注意事项在进行阁楼钢结构的安装施工过程中，需要注意以下安全事项：•确保施工现场的安全，严禁无关人员进入施工区域；•使用起重设备和焊接设备时，注意操作规范和安全防护措施；•施工人员应穿戴好相应的安全防护装备，如安全帽、安全鞋等；•防止发生火灾和焊接变形等安全事故，应采取相应的预防措施；•定期检查和维护阁楼钢结构，确保其安全可靠的使用。

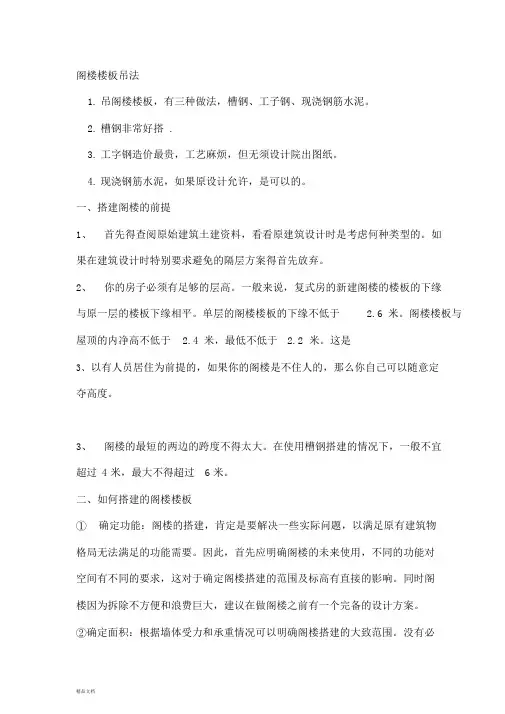

阁楼楼板吊法1.吊阁楼楼板，有三种做法，槽钢、工子钢、现浇钢筋水泥。

2.槽钢非常好搭.3.工字钢造价最贵，工艺麻烦，但无须设计院出图纸。

4.现浇钢筋水泥，如果原设计允许，是可以的。

一、搭建阁楼的前提1、首先得查阅原始建筑土建资料，看看原建筑设计时是考虑何种类型的。

如果在建筑设计时特别要求避免的隔层方案得首先放弃。

2、你的房子必须有足够的层高。

一般来说，复式房的新建阁楼的楼板的下缘与原一层的楼板下缘相平。

单层的阁楼楼板的下缘不低于 2.6米。

阁楼楼板与屋顶的内净高不低于 2.4米，最低不低于 2.2米。

这是3、以有人员居住为前提的，如果你的阁楼是不住人的，那么你自己可以随意定夺高度。

3、阁楼的最短的两边的跨度不得太大。

在使用槽钢搭建的情况下，一般不宜超过4米，最大不得超过6米。

二、如何搭建的阁楼楼板①确定功能：阁楼的搭建，肯定是要解决一些实际问题，以满足原有建筑物格局无法满足的功能需要。

因此，首先应明确阁楼的未来使用，不同的功能对空间有不同的要求，这对于确定阁楼搭建的范围及标高有直接的影响。

同时阁楼因为拆除不方便和浪费巨大，建议在做阁楼之前有一个完备的设计方案。

②确定面积：根据墙体受力和承重情况可以明确阁楼搭建的大致范围。

没有必要一味地盲目追求面积。

有一些楼层较高，或者复式房带中空客厅的朋友，也许他们会有搭建阁楼的需要，而搭建阁楼又涉及到一些较深的相关知识三、阁楼的搭建类型及各种方案比较目前常用的隔层楼板施工方案有：钢结构、现浇钢筋水泥、钢混结构、轻质楼板结构等多种方案，各方案都有他相应的优缺点。

选择方案时一定要结合自己的需要和原建筑情况1. 槽钢或工字钢搭建。

一般情况下，用槽钢就行了，但用工字钢的抗弯强度会更高，当然造价也会更高，而且工字钢占用的空间层高也更大。

槽钢搭建的优点是速度快，即搭即用，不需要等待。

缺点是槽钢做的阁楼当人在上面走动时，会有一定的晃动声，槽钢规格越小，晃动声越大。

采用槽钢的做法属于推荐做法。

钢结构阁楼施工方案钢结构阁楼施工方案一、前期准备工作1.1 施工前现场勘测与设计：对阁楼位置进行勘测，确保施工能满足建筑设计要求。

1.2 材料选型：根据设计要求和施工实际需要，选择合适的钢材和建材。

1.3 施工方案编制：根据勘测和设计结果，制定详细的施工方案，包括施工工序、施工顺序、安全措施等。

二、施工准备2.1 监理与施工单位协调：与监理单位和施工单位进行沟通，确定施工计划和工期。

2.2 安全措施落实：确定施工现场的安全措施，包括搭建安全保护设施、拍摄现场照片和记录、进行施工风险评估等。

2.3 施工人员培训：对施工人员进行必要的培训，确保他们掌握安全操作规程和阁楼施工相关知识。

三、施工工序3.1 搭建脚手架：根据施工现场具体情况，搭建脚手架以便进行后续施工工作。

3.2 定位与标注：根据设计图纸要求，对阁楼位置进行定位和标注。

3.3 钢结构安装：根据钢结构施工图纸，进行钢柱、钢梁、钢桁架等部件的安装和连接。

3.4 钢结构加固：对阁楼所需的钢梁和柱进行加固处理，确保其承载能力满足设计要求。

3.5 阻燃处理：对阁楼所用钢结构进行阻燃处理，提高其耐火性能。

3.6 安装保温材料：在钢结构上安装保温材料，提高阁楼的保温隔热性能。

3.7 进行隔墙施工：根据设计要求，对阁楼进行隔墙施工。

3.8 进行电气、照明安装：根据设计要求，对阁楼进行电气和照明设施的安装。

3.9 进行地板施工：根据设计要求，进行阁楼的地板施工，包括铺设地板材料和地板加固处理等工作。

3.10 进行门窗安装：根据设计要求，进行阁楼的门窗安装。

3.11 进行室内装修：根据设计要求，进行阁楼的室内装修工作，包括墙面粉刷、地面铺设等。

四、施工质量控制4.1 施工过程监控：对施工过程进行监控，确保施工质量达到要求。

4.2 施工记录与报验：对施工过程进行记录，并及时进行报验，保证阁楼施工合格。

4.3 施工质量检测：对施工过程进行必要的质量检测，确保施工质量达到标准要求。

阁楼设计说明及钢结构施工方案本文出自: 能源世界网作者: 能园小妞点击率: 202阁楼也就是楼房隔层属于二次结构，它有大概以下几种做法:一:钢结构上铺木板集成材，松木，大芯板，竹胶版我对几种板材的了解；集成材不宜变形且尺寸标准造价比其他板材略高；松木板遇潮容易发生变形；大芯板不环保；竹胶版也可以但市场上的都不是太厚踩上去有点咚咚的响声；建议使用集成材二:混凝土现浇它的施工需要墙体有足够的承重能力因为它的自重非常大一般用于公共场所家庭做的比较少。

好多都是二次结构根本不承重，推荐使用钢结构这样在不是承重墙位置用立柱做支撑就比较结实了。

以上是我对阁楼的一些见解，供各位朋友参考。

设计说明：1、本结构设计是按照轻钢结构设计，符合国家轻钢结构设计规范规定。

2、钢结构主梁采用12#工字钢。

主梁与预埋件进行360度满焊，采用锚栓与墙体连接加固。

钢结构主体完工后，刷防锈漆两遍。

主梁上浮0.8mm压型板，压型板上部采用8#螺纹钢和6#盘条结成高强度网型拉筋。

内部填充陶粒混凝土。

陶粒混凝土上浮5cm混凝土。

3、依据此结构计算抗震系数为8度，使用寿命为50年以上。

4、钢结构设计施工规范：（GBJ50017-2003)钢结构高强螺栓连接施工规范：（JCJ82-19）主要荷载：高强螺栓可承压力：3.5吨／根（直径：12mm）活动荷载：0.15N／㎡。

5、根据钢结构的设计规范要求，本设计方案中的耐火极限范围在450℃～650℃，极限时长为60分钟左右，超过极限范围会导致结构损坏而影响正常使用。

钢结构施工方案一、主要材料：12#工字钢、8#螺纹钢、6#盘条、0.8楼层板、TGI-M12膨胀栓、钢结构专用防锈涂料、轻体陶粒、水泥、石灰等。

二、工艺流程：预埋件确定→现场实际标高确定（确定主梁及次梁长度）→边框（接点）处理→主梁固定→次梁固定→板面焊接→钢丝网加固→轻体陶粒混凝土浇筑→主结构验收→除锈防锈（防火）。

三、施工规范：1、确定预埋件：先去除墙皮，将预埋件裸露在外，以确定其具体位置和尺寸，做主梁下料、连接的依据，去除墙皮时按照原墙面的标记展开去除，以免造成不必要的墙皮脱落，预埋件按设计要求在墙面深处5mm处，其规格为100*200* 10mm 。

.钢木结构设计说明及钢结构施工方案阁楼也就是楼房隔层属于二次结构，钢结构上铺木板集成材，松木，大芯板，竹胶版集成竹大芯板不环保；材不宜变形且尺寸标准造价比其他板材略高；松木板遇潮容易发生变形；钢木结构比较建议使用集成材，胶版也可以但市场上的都不是太厚踩上去有点咚咚的响声；振动大，防水隔音:普遍，因为工期较短，价格也适中，施工难度中等。

但缺点也比较明显之间，对于高度不足的挑高层，采20CM-30CM较差，并且隔层厚度较大，加上吊顶约在用这种方法绝对不是好的选择。

准备：1、首先进行尺寸丈量与尺寸复核；2、确认尺寸无误后进行放线；3、预埋件钢连板、节点图墙面放样；4、主梁结构与次梁结构放样定位；5丶施工用水电设施安装一、主要材料：、杉木板、钢结构专用防锈涂料、水泥、角钢槽钢；GB12#槽钢；8# GB∠63mm×63mm×6mm石灰，沙丶钢螺丝等。

主要工具：电钻丶氧焊机丶木梯丶气压枪等二、专业资料.工艺流程：处理→主梁固定→（确定主梁及次梁长度）→边框（接点）预埋件确定→现场实际标高确定次梁固定焊接→楼梯安装焊接→板面铺设固定→水电管网线埋设→制作吊顶→铺设地板→主结构验收→除锈防锈（防火）。

三丶方案丶1）在墙上施工前测量好整体结构水平高度（此步操作采用国内先进的激光水平仪测量准确位置，:；弹出水平线2丶按水平线高在墙上事先计算好的位置打洞，如图：专业资料.钢平行排列，靠墙体主钢应用8#50CM3丶主钢安装：将槽钢插入洞中20-30CM，间距主钢与主钢之间也应满焊，如图1CM且用钢螺丝打孔固定,与墙体间距不应小于专业资料.30CM丶次钢安装：角钢与槽钢应满焊，与主钢垂直，次钢与次钢之间间距在，如图4专业资料.专业资料.的杉木，杉木板与钢结构之间要使用专用的2.5CM5丶主钢与次钢安装完成后在上面铺设走在上面会发出声, 用自攻螺丝时间长了),,地板会松动切记不可使用自攻螺丝钢螺丝连接。

钢结构阁楼施工方案摘要：本文详细介绍了钢结构阁楼的施工方案。

重点包括施工前的准备工作、材料采购与加工、基础施工、钢结构的组装与安装、防护措施等。

通过科学合理的施工方案，确保钢结构阁楼施工过程安全高效，并提高其承重能力和稳定性。

一、引言钢结构阁楼作为一种高效利用空间的建筑形式，在现代生活中得到了广泛应用。

本文旨在为施工人员提供一份详细的施工方案，以确保钢结构阁楼的安全可靠。

二、施工前的准备工作1. 项目评估与设计：在开始施工之前，施工人员需要评估项目的可行性并进行详细的设计计划，确保钢结构阁楼能够满足使用要求。

2. 材料采购与加工：根据设计方案，施工人员需要采购所需的钢材、焊接材料等，并将其送至加工厂进行加工。

三、材料采购与加工1. 钢材采购：施工人员应根据设计方案准确计算所需钢材的数量和规格，并选择合格的供应商进行采购。

2. 材料加工：施工人员将采购的钢材送至加工厂进行剪切、翻边、焊接等加工过程，保证材料的精确度和质量。

四、基础施工1. 地基处理：根据设计要求，施工人员需要进行地基处理工作，确保地基的坚固和稳定。

2. 地脚脚手架的搭设：在地基处理完成后，按照设计要求，施工人员需要搭设地脚脚手架，为后续施工提供支撑。

五、钢结构的组装与安装1. 梁柱的组装：按照设计方案和图纸要求，施工人员需要将预制好的钢梁、钢柱等组装在一起，使用螺栓连接并进行焊接，确保整体结构的稳定。

2. 钢板安装：施工人员需要根据设计图纸，将钢板按照预定位置进行安装和固定。

六、防护措施1. 安全防护：施工人员在进行钢结构阁楼施工过程中，需正确佩戴安全帽、安全鞋等个人防护装备，并设置安全警示标志，确保施工安全。

2. 防火防水：施工人员需要对钢结构阁楼进行防火涂料处理，并确保阁楼的防水性能，以提高其使用寿命和安全性。

七、总结通过本文所介绍的钢结构阁楼施工方案，施工人员可以了解到钢结构阁楼施工的各个方面，从而确保施工过程安全高效，并提高阁楼的承重能力和稳定性。

钢结构阁楼施工是在原有结构的基础上增加钢结构的过程，施工过程不但要保护原结构不受破坏，同时也要保障新增结构能安全长期良好使用。

出于安全、经济、科学的角度，钢结构阁楼施工主要工序依次为施工准备、材料采购、现场施工及现场收尾等。

1设计调整若阁楼初步设计图与原结构不符，根据实际情况进行调整，确定阁楼设计图。

2.材料准备.型材采购主要型钢板材等材料按统计规格数量统一采购。

主钢梁略增加长度初步加工便于运输。

.零星材料零星材料按一定损耗统计规格数量并统一采购。

3.现场施工.测量放线根据阁楼设计图纸现场定位放线，确定预埋位置尺寸.锚栓植入预埋件采用化学螺栓固定在原结构上。

主钢梁端预埋钢板位置结构面打磨平整，其他不平整之处根据情况处理。

根据预埋件设计位置，错开原结构钢筋钻螺栓孔并清理干净。

钻孔经检查合格后方可植入化学螺栓，在化学药剂完全凝固前不能动螺栓。

. 4预埋安装根据实际化学螺栓孔位，在预埋钢板及槽钢（型钢）上定位钻孔，然后安装预埋钢板。

5防锈处理材料到场后，对所有钢结构材料除锈处理，刷防锈漆保护并凉干。

.6型钢加工现场重新测量尺寸，对型钢进行精确加工，并去掉焊接位置漆膜，以便一次性精确安装到位并保障焊接质量。

.7主梁安装按照放线定位位置将主钢梁与预埋钢板焊接连接，并且保证钢梁水平平整，根据设计图纸，主钢梁与圈梁焊接连接。

钢结构阁楼按楼承板类型分为钢木结构、压型钢板复合楼板结构及预制钢筋砼楼板结构。

钢结构阁楼设计涉及阁楼层高控制、材料类型、结构布置、钢梁与原结构连接形式、楼板与钢梁连接方式、楼板防震隔音设计及钢结构防锈防火处理等方面。

.阁楼层高控制根据总的空间高度选择合适的阁楼层高，保证阁楼上部及下部主要空间净高不小于2.2m，下部空间使用方便为主,阁楼上部空间不影响使用为宜。

.材料型式选择型号楼承板类型承重主钢梁类型及间距，主要考虑以下几个方面：1. 要弄清楚原有结构布置，选择合理的钢结构与原结构连接位置及连接形式，避免钢结构荷载破坏原结构。

阁楼工程施工方案范本最新一、项目概况1.1 项目名称：阁楼工程施工1.2 项目地点：xx市xx区xx街xx号1.3 项目业主：xx公司/个人1.4 项目概述：本项目是一栋位于市中心的写字楼，业主计划将阁楼部分进行装修，用作办公空间，总面积约为200平方米。

施工包括拆除、装修、电气、给排水等工程。

二、项目环境调查2.1 项目位置：阁楼位于建筑的最顶层，周围为市中心繁华的商业区，交通便利。

2.2 周边环境：该区域为成熟的商业区，周围有大型购物中心和餐饮店，人流量大。

2.3 建筑结构：建筑为钢筋混凝土结构，阁楼部分为钢架结构，技术要求较高。

三、施工方案3.1 施工内容（1）拆除工程：拆除原有隔墙、天花板和地面，清理现场。

（2）装修工程：重新布置空间，新建石膏板隔墙、吊顶和地面。

（3）电气工程：设计并安装办公室所需的照明、插座和空调等设施。

（4）给排水工程：布置办公室的洗手间和小厨房，安装排水管道和设施。

3.2 施工流程（1）项目启动：成立项目组，确定施工负责人，安排人员进场。

（2）拆除工程：先进行原有隔墙、天花板和地面的拆除工作，在确保安全的前提下对现场进行清理处理。

（3）装修工程：进行新的隔墙、吊顶和地面的施工，根据设计图纸进行布置。

（4）电气工程：设计并安装电气设施，进行线路连接和开关插座的安装。

（5）给排水工程：安装洗手间和小厨房的设施，并进行排水管道连接。

（6）装修收尾：进行清洁、保养和修补工作，完善装修细节。

3.3 施工技术要求（1）拆除工程要求：施工人员需具备拆除工程的技术，保证施工安全和效率。

（2）装修工程要求：装修施工需严格按照设计图纸进行，材料的选用要符合规范。

（3）电气工程：电气工程需符合国家标准，保证线路的安全、可靠。

（4）给排水工程：给排水工程要求管道连接牢固，防止漏水现象的发生。

3.4 施工安全要求（1）保障施工人员的安全，施工现场需设置警示标识和防护设施。

（2）施工过程中，需做好材料堆放和机械操作的安全措施。

钢结构阁楼施工方案1. 引言钢结构阁楼是一种常见的用于储存和增加空间的建筑结构。

它可以为建筑提供额外的储藏空间，并为居住者创造了更多的生活空间。

本文档将介绍钢结构阁楼的施工方案，包括施工前的准备工作、钢构件的安装和固定、以及最后的检查和验收。

2. 施工前准备工作在开始施工之前，需要进行一系列准备工作，以确保施工的顺利进行。

2.1 设计图纸和计划在开始施工之前，需要准备详细的设计图纸和施工计划。

设计图纸应包括阁楼的尺寸、结构细节和连接方式。

施工计划应包括施工的时间表、工作任务和所需材料清单。

2.2 施工场地准备施工场地需要平整并清理，确保没有障碍物和安全隐患。

如果有必要，可以进行必要的土方工程和基础设施工作。

2.3 材料和设备准备准备好所需的钢材、连接件和施工工具。

确保所有材料和设备的质量和数量满足施工要求。

3. 钢构件安装和固定在进行钢构件的安装和固定时，需要遵循以下步骤：3.1 安装支撑结构首先，根据设计图纸和施工计划，安装阁楼的支撑结构。

支撑结构通常由立柱、梁和地板组成，用于承重和传递荷载。

3.2 安装横梁和纵梁接下来，安装阁楼的横梁和纵梁。

根据设计图纸和计划，将横梁和纵梁与支撑结构连接起来，并固定好。

3.3 安装地板和护栏安装好横梁和纵梁后，安装阁楼的地板和护栏。

地板通常采用钢板或木板，根据需要进行切割和调整。

护栏用于保护人员的安全，固定在阁楼的边缘。

3.4 安装楼梯和通道如果阁楼需要与楼下的空间连接，需要安装楼梯和通道。

根据设计图纸和计划，将楼梯和通道安装好，并与阁楼的地板固定连接。

3.5 进行安全检查在完成钢构件的安装和固定后，进行全面的安全检查。

检查阁楼的结构是否牢固，连接件是否牢固。

确保阁楼满足建筑安全标准。

4. 检查和验收完成施工后，进行最后的检查和验收。

4.1 结构检查对阁楼的结构进行详细检查，确保没有任何缺陷或安全隐患。

检查阁楼的钢构件、连接件和地板是否完好，是否符合设计要求。

钢结构阁楼施工方案一、工程概况本工程为一座钢结构阁楼的施工工程，总建筑面积为XXX平方米。

项目位于XX地区，施工单位为XX公司。

二、施工前准备1.安全措施：工程开展前，安排专人负责制定安全措施并进行宣传，确保施工期间安全。

2.现场布置：根据施工图纸要求对施工场地进行布置，包括临时施工道路、施工区划等。

3.设备调配：根据工程进度和施工要求，安排合适的设备、机械和施工人员。

三、基础施工1.地基处理：对现场地基进行清理、平整和夯实等处理，确保地基符合设计要求。

2.基础施工：进行基坑的开挖、混凝土浇筑、钢筋绑扎等工作，确保基础牢固可靠。

四、钢结构制作与安装1.钢结构制作：根据设计图纸和孔洞布置图，采用国际标准的钢材进行制作，确保每个节点连接的准确性和安全性。

2.钢结构安装：安装前首先进行现场测量、标定，并编制安装方案和安全预案。

然后进行验收合格的分段或整体吊装和安装。

五、屋面施工1.屋面结构安装：根据设计图纸和施工方案，进行屋面结构的安装，包括檐口、龙骨等的安装。

2.防水层施工：根据设计要求，铺设防水材料，确保屋面具备防水功能。

3.屋面材料安装：安装屋面材料，如彩钢瓦、瓦片等，确保施工质量。

六、防腐处理与涂装1.防腐处理：根据设计要求和施工图纸，对钢结构进行防腐处理，采用合适的涂料和处理方法。

2.涂装：在防腐处理之后进行涂装，确保钢结构具有美观、耐久的特性。

七、完工验收1.初步验收：对工程进行初步验收，检查工程质量和施工符合设计要求和相关标准。

2.安全验收：进行施工期间的安全工作验收，确保施工期间没有发生安全事故。

3.竣工验收：对工程进行竣工验收，包括结构安全性、质量合格证明等。

八、项目管理1.安全管理：建立完善的安全管理制度，确保施工过程安全，并对施工人员进行安全培训。

2.进度管理：根据施工计划和进度表进行项目管理，确保按时按质完成施工任务。

3.质量管理：建立质量检验制度，对施工过程进行全程质量把关，确保工程质量。

钢结构房屋施工方案[模版仅供参考，切勿通篇使用]篇一：钢结构房架施工方案钢结构房架施工方案一．工程概况本工程为螺旋取样机的大蓬房架制作与安装，施工时共制作8米跨度的房架3个，4米跨度的房架2个以及6个房架支撑钢柱，安装时6个房架支撑钢柱安装在钢筋混凝土立柱上，其上再安装８米跨度的房架，其安装高度相对于地面标高分别为米和米，4米跨度的房架一端安装在型钢墙架上，另一端安装在钢筋混凝土立柱上，其安装高度相对于地面标高为米，所有房架安装到位后再上檩条和拉条，并盖镀锌瓦。

二．施工准备１．开工前的施工准备施工文件的准备钢构房架设计图轻型屋面钢屋架98G517图集YB/T 9256-96《钢结构、管道涂装技术规程》施工工具和机械准备期。

施工车辆准备运输车辆 2台负责人员、材料及工具的运输吊车 16T 8T各一台负责结构件的吊装非标准件准备此次施工非标准件较多，施工前应按98G517图集第２８页作好材料及加工工具的准备，如条件允许，也可先完成非标准件的加工。

施工现场准备考虑拟安装现场场地有限不适宜进行结构件的制作，且不利于材料及工器具的保管，因此在进行施工时，将作业地点分为制作现场和安装现场。

制作现场主要进行房架和支撑钢柱的结构制作和防腐，根据我车间现有场地情况，结合实际构件大小及吊装运输等因素，将制作现场定在二十三水站。

安装现场主要进行房架安装和镀锌瓦的铺设及收尾等工作，其地点为荷花池。

制作现场情况及准备制作场地地形比较平坦，场区内无障碍物。

气电焊接线方便，利于焊接和气割作业。

所有房架和支撑钢柱的结构制作完成后可以有序摆放，且便于装车拉至安装现场。

其现场情况和布局见下图：安装现场情况及准备安装场地建筑物较高，钢结构较重，垂直运输与安装困难，根据以上情况和安装现场周围环境我们采用16T吊车利用分件吊装法完成所有结构件的安装就位。

对于房架檩条拉条和镀锌板其重量轻可用人工捆拉完成安装。

考虑安装时要动用气电焊和电钻等工具，其摆放位置应根据现场实际使用情况进行合理变动。

钢结构阁楼专区【范本一】一：钢结构阁楼概述1.1 钢结构阁楼的定义和特点 1.2 钢结构阁楼的用途1.3 钢结构阁楼的优势二：钢结构阁楼的设计2.1 钢结构阁楼的设计要求2.1.1 载荷要求2.1.2 抗震要求2.1.3 环境要求2.2 钢结构阁楼的构件选择2.2.1 钢柱的选择2.2.2 钢梁的选择2.2.3 钢板的选择2.3 钢结构阁楼的草图设计2.3.1 主要结构草图 2.3.2 连接方式草图 2.4 钢结构阁楼的计算分析 2.4.1 静力分析2.4.2 动力分析三：钢结构阁楼的安装与施工3.1 钢结构阁楼的预处理3.1.1 材料加工3.1.2 表面处理3.2 钢结构阁楼的安装要点 3.2.1 基础施工3.2.2 主体结构的安装 3.2.3 连接件的安装 3.3 钢结构阁楼的质量控制 3.3.1 检查验收标准 3.3.2 质量检验方法四：钢结构阁楼的维护与保养4.1 防腐防锈处理4.1.1 表面涂装4.1.2 防腐措施4.2 日常保养方法4.2.1 清洁与擦拭4.2.2 检查与维修五：钢结构阁楼的案例分享5.1 案例一：工业厂房钢结构阁楼 5.1.1 设计要点5.1.2 施工过程5.2 案例二：商业空间钢结构阁楼 5.2.1 设计特点5.2.2 施工难点5.3 案例三：住宅小区钢结构阁楼 5.3.1 实用性分析5.3.2 安全性考虑【范本二】一：钢结构阁楼的概述1.1 钢结构阁楼的定义和分类1.2 钢结构阁楼的特点和适用范围 1.3 钢结构阁楼的市场需求与前景二：钢结构阁楼的设计与计算2.1 钢结构阁楼的设计原则2.1.1 强度设计原则2.1.2 稳定性设计原则2.1.3 刚度设计原则2.2 钢结构阁楼的结构计算2.2.1 荷载计算和荷载组合 2.2.2 结构构件计算与验算 2.3 钢结构阁楼的布局设计2.3.1 适宜的布置方案2.3.2 功能和美观的考虑三：钢结构阁楼的施工与安装3.1 施工准备工作3.1.1 材料与设备准备3.1.2 现场准备工作3.2 钢结构阁楼的施工流程3.2.1 基础施工3.2.2 主体结构安装3.2.3 衔接及附属构件安装 3.3 施工质量与验收3.3.1 施工质量控制3.3.2 施工验收标准四：钢结构阁楼的维护与保养4.1 防腐防锈处理4.1.1 防锈涂层选择4.1.2 防腐措施与周期检查 4.2 定期维护与保养4.2.1 构件检查与紧固4.2.2 表面清洁与保养方法五：钢结构阁楼的案例赏析5.1 案例一：工业厂房钢结构阁楼5.1.1 设计与实施要点5.1.2 实际应用效果5.2 案例二：商业空间钢结构阁楼5.2.1 设计特色与创新5.2.2 商业价值与投资回报5.3 案例三：住宅社区钢结构阁楼5.3.1 居住舒适性与安全性5.3.2 普及推广的可行性【文档结尾】1、本文档涉及附件：无附件。

钢结构阁楼施工是在原有结构的基础上增加钢结构的过程,施工过程不但要保护原结构不受破坏,同时也要保障新增结构能安全长期良好使用;出于安全、经济、科学的角度,钢结构阁楼施工主要工序依次为施工准备、材料采购、现场施工及现场收尾等;1设计调整若阁楼初步设计图与原结构不符,根据实际情况进行调整,确定阁楼设计图;2.材料准备 .型材采购主要型钢板材等材料按统计规格数量统一采购;主钢梁略增加长度初步加工便于运输; .零星材料零星材料按一定损耗统计规格数量并统一采购;3.现场施工.测量放线根据阁楼设计图纸现场定位放线,确定预埋位置尺寸.锚栓植入预埋件采用化学螺栓固定在原结构上;主钢梁端预埋钢板位置结构面打磨平整,其他不平整之处根据情况处理;根据预埋件设计位置,错开原结构钢筋钻螺栓孔并清理干净;钻孔经检查合格后方可植入化学螺栓,在化学药剂完全凝固前不能动螺栓;. 4预埋安装根据实际化学螺栓孔位,在预埋钢板及槽钢型钢上定位钻孔,然后安装预埋钢板;5防锈处理材料到场后,对所有钢结构材料除锈处理,刷防锈漆保护并凉干;.6型钢加工现场重新测量尺寸,对型钢进行精确加工,并去掉焊接位置漆膜,以便一次性精确安装到位并保障焊接质量;.7主梁安装按照放线定位位置将主钢梁与预埋钢板焊接连接,并且保证钢梁水平平整,根据设计图纸,主钢梁与圈梁焊接连接;钢结构阁楼按楼承板类型分为钢木结构、压型钢板复合楼板结构及预制钢筋砼楼板结构; 钢结构阁楼设计涉及阁楼层高控制、材料类型、结构布置、钢梁与原结构连接形式、楼板与钢梁连接方式、楼板防震隔音设计及钢结构防锈防火处理等方面; .阁楼层高控制根据总的空间高度选择合适的阁楼层高,保证阁楼上部及下部主要空间净高不小于,下部空间使用方便为主,阁楼上部空间不影响使用为宜; .材料型式选择型号楼承板类型承重主钢梁类型及间距,主要考虑以下几个方面：1. 要弄清楚原有结构布置,选择合理的钢结构与原结构连接位置及连接形式,避免钢结构荷载破坏原结构;2. 钢结构的主次钢梁布置要结合阁楼的建筑、装修及安装设计,避免或者减少装修及安装过程中对钢结构的二次破坏;3. 钢结构布置受力要明确,力的传递路线要清晰简洁;由于钢结构本身受力振动比较明显,需要精确分析计算,严格控制结构变形及振动频率,确保结构使用的视觉美观,消除结构与人类活动等形成共振,避免因共振现象造成结构的剪切疲劳破坏,同时这样可以保障使用过程中的舒适性;.钢梁与原结构连接原结构类型连接形式连接类型1 砌体增设立柱或者简支或刚结直接搁置2框架预埋件刚结3钢结构连接板或者焊接刚结连接形式说明：砌体主钢梁位置设置深度不小于10cm 洞口,经计算若砌体抗压强度不够,可在梁端底部增设端承板传力,减小对砌体的压强;为避免震动变形等因素破坏连接部分,主钢梁宜比设计要求截面更大;若不能设置洞口或者砌体质量太差不宜直接承受主钢梁荷载,可考虑增设钢立柱连接主钢梁,通过立柱传力至立柱底部结构;立柱上下及柱身应与原结构可靠连接;此种连接类型属于刚结连接;框架原框架梁或柱需连接主钢梁的位置将预埋连接钢板用化学螺栓固定,主钢梁与连接钢板焊接连接,通过化学螺栓及钢板与原结构的摩擦传力;施工过程中需要将钢板位置磨平以保证钢板与原结构有效接触面积而连接紧固;在实际工程中,还有另外一种连接形式,就是先将槽钢通过化学螺栓与原结构连接,然后将主钢梁连接在槽钢上;钢结构施工方案一、主要材料：12工字钢、8螺纹钢、6盘条、楼层板、TGI-M12膨胀栓、钢结构专用防锈涂料、轻体陶粒、水泥、石灰等; 二、工艺流程：预埋件确定→现场实际标高确定确定主梁及次梁长度→边框接点处理→主梁固定→次梁固定→板面焊接→钢丝网加固→轻体陶粒混凝土浇筑→主结构验收→除锈防锈防火; 三、施工规范： 1、确定预埋件：先去除墙皮,将预埋件裸露在外,以确定其具体位置和尺寸,做主梁下料、连接的依据,去除墙皮时按照原墙面的标记展开去除,以免造成不必要的墙皮脱落,预埋件按设计要求在墙面深处5mm处,其规格为10020010mm; 2、现场标高确定：根据预埋件的具体位置而确定标高;如果现场标高同原设计有所不同,必须请示公司设计部,待二次设计方案确定后方可施工,现场标高打水平线; 3、主梁边框接点制作：边框采用1007mm角钢做主料,用YGI-M12mm膨胀栓将预埋件固定,固定点间距≤700mm; 4、主梁准确长度经过现场实测,其误差≤10mm,做到一梁一测量,然后建立数据册,按照数据册统一下料;次梁根据主梁间距确定;。
