抗燃油标准

汽轮机抗燃油技术管理规定1. 前言汽轮机作为一种常见的动力机械，在现代化工、航空、海洋、电力等领域中广泛应用。

虽然汽轮机具备高效、便利、可靠、灵活的特点，但是在使用过程中也存在一些问题，其中最为突出的就是燃油问题。

为了防止汽轮机因燃油不当使用而造成的事故和损失，本文将对汽轮机抗燃油技术管理规定进行详细介绍。

2. 抗燃油技术的概述由于汽轮机的燃油需求量大，一般为该机组的质量的 5% ~ 10% 左右。

而现代的高燃油价值、高压缩比、高温度的燃烧系统带来的高性能化设计，需要更高的燃油压力、燃油喷射率和燃烧温度，从而使燃油在汽轮机内部的压力、温度和曝光时间均比较高，燃油的品质对于发动机的工作和使用寿命产生了很大的影响。

这时，抗燃油技术得以产生，并得到广泛的应用。

汽轮机抗燃油技术管理规定即是为了规范汽轮机抗燃油技术的使用，控制燃油品质，延长汽轮机的使用寿命和提高使用效率而制定的规定。

3. 抗燃油技术管理规定的具体实施3.1 燃油的采购和储存燃油采购应从国家指定的石油公司或其授权的燃油销售单位采购，保证燃油的质量符合国家相关标准。

在储存时，燃油应储存在专用的存储容器中，以防止互相污染，储存环境应保持干燥、通风、无阻燃、无腐蚀等条件。

3.2 燃油的检测和管理为了保证燃油的品质，应对所采购的燃油进行检测。

检测包括色泽、气味、密度、燃点、抗燃性能等多项指标。

燃油的管理包括建立燃油档案、加油记录、使用情况记录、废弃油池的管理等多个方面。

3.3 抗燃油技术的应用在应用材料、加工工艺、设计结构，以及组装、调试、检测、使用等环节中，必须考虑燃油的安全性以及对发动机的影响。

在掌握燃油基础知识的基础上，加强日常保养和维护，定期检查燃油系统的运行情况，在发现问题时及时处理。

4. 总结经过多年的发展，汽轮机作为一种广为使用的动力设备，其燃油使用已经得到了广泛的关注。

汽轮机抗燃油技术管理规定对汽轮机的燃油品质和安全性进行了一定的标准和规范，是维护机器长久使用和人身安全的重要举措。

表 1新磷酸酯抗燃油质量标准序号项目指标1外观无色或淡黄 , 透明2密度（ 20 ℃） g/cm 2 1.13 ～1.17运动粘度（ 40℃）a3241.4 ～50.6mm/s4倾点℃≤-185闪点℃≥2406自燃点℃≥530颗粒污染度 (NAS 1638)b7≤6级8水份 mg/L≤6009酸值 mgKOH/g≤0.0510氯含量 mg/kg≤50泡沫特性24℃≤50/0 1193.5 ℃≤10/0 mL/mL24℃≤50/0电阻率（20℃）12≥1×1010Ω · cm13空气释放值（ 50 ℃） min≤3油层酸值增加≤ 0.02mgKOH/g≤ 0.05水解安水层酸值14定性铜试片失重≤.8试验方法DL/T 429.1GB/T 1884 GB/T 265GB/T 3535GB/T 3536DL/T 706DL/T 432GB/T 7600GB/T 264DL/T 433GB/T 12579DL/T 421 SH/T 0308SH/T 0301a 按 ISO 3448-1992规定，磷酸酯抗燃油属于VG46 级。

b NAS 1638 颗粒污染度分析标准见本标准附录D。

表 2 运行中磷酸酯抗燃油质量标准序号项目指标试验方法1外观透明DL/T 429.12密度（ 20℃） g/cm 2 1.13 ～1.17GB/T 1884运动粘度（ 40℃，ISOVG46）3239.1 ～52.9GB/T 265mm/s4倾点℃≤ -18GB/T 3535 5闪点℃≥235GB/T 3536 6自燃点℃≥530DL/T 706b颗粒污染度(NAS 1638)7≤6DL/T 432级8水份 mg/L≤1000GB/T 7600 9酸值 mgKOH/g≤0.15GB/T 264 10氯含量 mg/kg≤100DL/T 433泡沫特性24℃≤200/01193.5 ℃≤40/0GB/T 12579mL/mL24℃≤200/0电阻率（20 ℃）12Ω · cm≥6×109DL/T 421 13矿物油含量％≤4本标准附录 C 14空气释放值（ 50℃） min≤10SH/T 0308EH 油油质主要是指酸值及水和氯的含量，EH 抗燃EH 油新油酸度指标为0.03 （ mgKOH/g 油中的颗粒度等。

抗燃油抗燃油(EH油) 抗燃油由磷酸酯组成,外观透明、均匀,新油略呈淡黄色,无沉淀物,挥发性低,抗磨性好,安定性好,物理性稳定,发电厂电液控制系统所用抗燃油是一种抗燃的纯磷酸脂液体，难燃性是磷酸酯最突出特性之一，在极高温度下也能燃烧，但它不传播火焰，或着火后能很快自灭，磷酸酯具有高的热氧化稳定性。

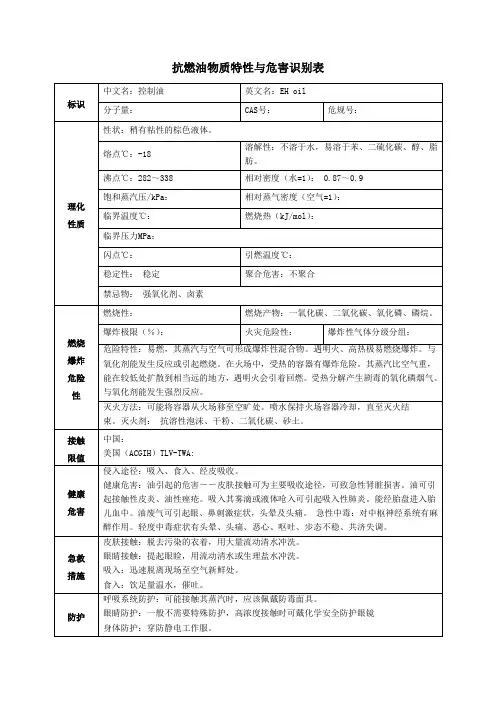

抗燃油是有毒或低毒的，大量接触后神经、肌肉器官受损，呈现出四肢麻痹，此外对皮肤、眼睛和呼吸道有一定刺激作用。

抗燃油的性能(1)密度:按GB /T 1884方法进行试验。

磷酸酯抗燃油密度大于1,一般为1.11～1.17。

由于抗燃油密度大,因而有可能使管道中的污染物悬浮在液面而在系统中循环,造成某些部件堵塞与磨损。

如果系统进水,水会浮在液面上,使其排除较为困难,系统产生锈蚀。

(2)运动黏度:按GB/T 265方法进行试验。

抗燃油的黏度较润滑油为大,一般为2 8ｍｍ2/ｓ～45ｍｍ2/ｓ。

(3)酸值:按GB/T 264方法进行试验。

酸值高会加速磷酸酯抗燃油的水解,从而缩短抗燃油的寿命,故酸值越小越好。

(4)倾点：按GB/T 3535方法进行试验。

确定油品的低温性能，判断油品是否被其他液体污染。

(5)水分：按GB/T 7600方法进行试验。

水分不但会导致磷酸酯抗燃油的水解劣化、酸值升高，造成系统部件腐蚀，而且会影响油的润滑特性。

如果运行磷酸酯抗燃油的水分含量超标，应迅速查明原因，采取有效的处理措施。

(6)闪点：按GB/T 3536方法进行试验。

运行磷酸酯抗燃油的闪点降低，说明油中混入了易挥发可燃性组分或发生了分解变质，应同时检测自燃点、黏度等项目，分析闪点降低的原因。

(7)自燃点：按DL/T 706方法进行试验。

当运行中磷酸酯抗燃油的自燃点降低，说明被矿物油或其他易燃液体污染，应查明原因，采取处理措施，必要时停机换油。

(8)氯含量：按DL/T 433方法进行试验。

磷酸酯抗燃油中氯含量过高，会对伺服阀等油系统部件产生腐蚀，并可能损坏某些密封材料。

中华人民共和国电力行业标准电厂用抗燃油验收、运行监督及维护管理导则DL/T571—95 Guide for acceptance,in-service supervision and maintenance offire-resistant fluid used in power plants中华人民共和国电力工业部1995-05-03批准1995-10-01实施随着电力工业的发展，机组功率不断增大，蒸汽参数和汽轮机调速系统油压相应提高。

为防止高压油泄漏酿成火灾，调速系统控制液已广泛采用合成磷酸酯抗燃液压液，简称抗燃油。

为使现场工作人员更好地掌握抗燃油的性能和老化规律，做好新抗燃油的验收、运行中抗燃油的监督与维护工作，特制定本导则。

本导则是总结我国十几年来抗燃油科研成果及电厂使用经验，并参考国外同类导则而制订的，在使用本导则时应考虑设备类型及实际状况，并参照制造厂家的说明及要求执行。

1主题内容与适用范围1.1本导则阐明了大型汽轮机调速系统以及小汽轮机高压旁路系统使用的磷酸酯抗燃油的性能，规定了运行中抗燃油的质量控制标准。

1.2制定本导则的目的是，为电厂工作人员掌握抗燃油使用性能及变化规律提供指导，对新抗燃油的验收及运行油的监督、维护作出规定。

1.3本导则不适用于矿物汽轮机油和调速系统用的其他工作介质。

2引用标准GB7597电力用油(变压器油、汽轮机油)取样方法GB265石油产品运动粘度测定法和动力粘度计算法GB/T1884石油和液体石油产品密度测定法(密度计法)GB510石油产品凝点测定法GB3536石油产品闪点和燃点测定法(克利夫兰开口杯法)GB264石油产品酸值测定法GB7600运行中变压器油水分含量测定法(库仑法)GB/T12579润滑油泡沫特性测定法DL421绝缘油体积电阻率测定法DL429.1透明度测定法DL429.2颜色测定法DL433抗燃油中氯含量测定方法(氧弹法)DL429.6运行油开口杯老化测定法SD313油中颗粒数及尺寸分布测量方法(自动颗粒计数仪法)SH/T0308润滑油空气释放值测定法3抗燃油应具备的性能根据调速系统工作油压，抗燃油可分为中压抗燃油(油压约4MPa)和高压抗燃油(油压大于等于11MPa)。

汽轮机磷酸酯抗燃油的主要指标及运行中的控制措施摘要：目前，磷酸酯抗燃油已广泛用于大型汽轮发电机组调速系统的工作介质，但是由于磷酸酯抗燃油受环境条件如水分、温度、颗粒杂质和系统材料的污染等的影响，在运行中容易发生老化劣化，生成酸性磷酸单酯、双酯等有害劣化产物。

这不但会加快油品老化，影响油品的抗泡沫特性、空气释放特性等，而且会对调速系统部件造成腐蚀，影响调速系统动态工作特性，严重时对部件等造成不可修复的腐蚀。

关键词：磷酸酯抗燃油；控制措施中图分类号：tm7 文献标识码：a 文章编号：1009-0118（2011）-09-0-01一、汽轮机磷酸酯抗燃油的主要指标磷酸酯抗燃油由磷酸酯组成,外观透明、均匀,新油略呈淡黄色,无沉淀物,挥发性低,抗磨性好,安定性好,物理性稳定,磷酸酯抗燃油的以上优点能使其更好地满足高参数、大容量机组的需要，保证机组的安全和经济运行。

当然，磷酸酯抗燃油也不可避免地存在一些缺点：价格偏高；密封用非金属材料有一定的选择，如选用不合适的材料将会发生溶涨、腐蚀现象，导致液体泄漏、部件卡涩或加速磷酸酯的老化；磷酸酯还有一个溶剂效应，能除去新的或残存于系统中的污垢，被溶解部分留在液体中，未溶解的污染物则变松散，悬浮在整个系统中。

因此，在使用磷酸酯作循环液的系统中要采用精滤装置，以除去不溶物；由于其密度大于1，系统进水后不易排放；磷酸酯抗燃油和所有的酯类一样，在一定的条件下能水解生成腐蚀性的有机酸，析出沉淀物。

磷酸酯抗燃油的主要控制指标如下:（一）电阻率电阻率是磷酸酯抗燃油的一项非常重要的电化学性能控制指标，如果油在运行中该项指标小于5.0×109?%r·cm，就有可能引起油系统调速部套的电化学腐蚀，尤其是在伺服阀内由于其流速及油流形态的变化，极易发生电化学腐蚀。

电阻率越低，电化学腐蚀就越严重。

电化学腐蚀对于部件是一种不可修复的损坏。

（二）酸值酸值是反映磷酸酯抗燃油劣化变质程度的一项化学指标。

抗燃油的概念特性及质量指标作者：高平指导老师：李毓华1磷酸酯抗燃油的概念及特性1.1磷酸酯抗燃油的基本概念磷酸酯抗燃油是一种合成的液压油，它的某些特性与矿物油截然不同，磷酸酯是一种应用较普遍的抗燃液压油。

通常使用的是叔磷酸酯，其通式为（RO）3P＝O，通式中三个R基都是芳香基团，则为三芳基磷酸酯，它的粘度、闪点、自燃点等特性能适合于汽轮机组调速系统对介质的要求。

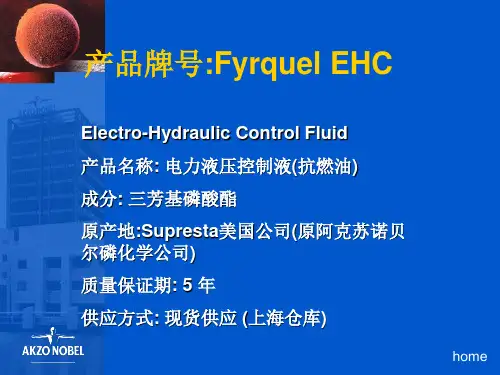

三芳磷酸酯的合成方法为热法合成工艺，采用合成酚为原料合成的三芳磷酸酯抗燃油，主要为美国AKZO公司生产，采用煤焦油提炼的酚为原料合成的三芳磷酸酯抗燃油，主要为美国大湖公司生产。

1.2磷酸酯抗燃油的性能特点和一般变化规律1.2.1抗燃性：抗燃油的自燃点比汽轮机油的高，一般在530℃以上，而汽轮机油的只有300℃左右。

1.2.2介电性能：抗燃油的介电性能以电阻率为代表。

油品电阻率的高低表征油品的电荷腐蚀趋向，实践证明，伺服阀的电荷腐蚀与油的电阻率有很大关系，低电阻率会增加油对伺服阀的腐蚀趋势，高电阻率很少发生电荷腐蚀，将电阻率提高到5×109Ω·cm(20℃）以上可有效地消除电荷腐蚀。

新油注入油系统时，应严格控制油的电阻率，抗燃油在运行过程中，随着使用时间的延长，油老化、水解以及可导电物质的污染等都会导致电阻率降低，所以抗燃油在运行过程中，应投入旁路再生装置，将油的电阻率控制在较高水平。

如果油的电阻率低于运行标准，通过旁路再生装置还不能恢复到合格范围，应采取换油措施，以免引起伺服阀油系统的精密金属部件被腐蚀而危及到机组的安全运行。

1.2.3水解安定性：磷酸酯抗燃油有较强的极性，在空气中容易吸潮。

在合适的条件下，如剧烈搅拌和酸性物质的存在下，与水分作用会发生水解，水解的程度不同，可生成酸性磷酸二酯、酸性磷酸一酯和酚类物质等，水解产生的酸性物质对油的进一步水解产生催化作用，完全水解后生成磷酸和酚类物质。

1.2.4热安定性：三芳基磷酸酯的热安定性比石油基油差，在多数不同类型的热照射下，酯均分解。

EH
抗燃EH油新油酸度指标为0.03（mgKOH/g），运行指标一般为0.1，当酸度指标超过0.1时，我们认为抗燃油酸度过高，高酸度会导致抗燃油产生沉淀、起泡和空气间隔等问题。

影响抗燃油酸度的主要因素为局部过热和含水量过高，其中以局部过热最为普遍。

抗燃油的酸值升高后，必须连续投入再生装置。

再生装置中的硅藻土滤芯能有效地降低抗燃油的酸度。

当抗燃油的酸度接近0.1时（例如大于0.08），就应投入再生装置，这时酸度会很快下降。

当抗燃油酸度超过0.3时，使用硅藻土很难使酸度降下来。

当抗燃油酸度超过0.5时，已不能运行，需要换油。

抗燃油检测标准及简介抗燃油检测发现其由磷酸酯组成，外观透明、均匀，新油略呈淡黄⾊，⽆沉淀物，挥发性低，抗磨性好，安定性好，物理性稳定，发电⼚电液控制系统所⽤抗燃油是⼀种抗燃的纯磷酸脂液体，难燃性是磷酸酯最突出特性之⼀，在极⾼温度下也能燃烧，但它不传播⽕焰，或着⽕后能很快⾃灭，磷酸酯具有⾼的热氧化稳定性。

抗燃油是有毒或低毒的，⼤量接触后神经、肌⾁器官受损，呈现出四肢⿇痹，此外对⽪肤、眼睛和呼吸道有⼀定刺激作⽤。

因此对在权威的油品检测机构进⾏专业精准的抗燃油检测是很有必要的！国联质检油品检测中⼼抗燃油性能及检测标准如下：(1)密度:按GB /T 1884⽅法进⾏试验。

磷酸酯抗燃油密度⼤于1,⼀般为1.11～1.17。

由于抗燃油密度⼤,因⽽有可能使管道中的污染物悬浮在液⾯⽽在系统中循环,造成某些部件堵塞与磨损。

如果系统进⽔,⽔会浮在液⾯上,使其排除较为困难,系统产⽣锈蚀。

(2)运动黏度:按GB/T 265⽅法进⾏试验。

抗燃油的黏度较润滑油为⼤,⼀般为28ｍｍ2/ｓ～45ｍｍ2/ｓ。

(3)酸值:按GB/T 264⽅法进⾏试验。

酸值⾼会加速磷酸酯抗燃油的⽔解,从⽽缩短抗燃油的寿命,故酸值越⼩越好。

(4)倾点：按GB/T 3535⽅法进⾏试验。

确定油品的低温性能，判断油品是否被其他液体污染。

(5)⽔分：按GB/T 7600⽅法进⾏试验。

⽔分不但会导致磷酸酯抗燃油的⽔解劣化、酸值升⾼，造成系统部件腐蚀，⽽且会影响油的润滑特性。

如果运⾏磷酸酯抗燃油的⽔分含量超标，应迅速查明原因，采取有效的处理措施。

(6)闪点：按GB/T 3536⽅法进⾏试验。

运⾏磷酸酯抗燃油的闪点降低，说明油中混⼊了易挥发可燃性组分或发⽣了分解变质，应同时检测⾃燃点、黏度等项⽬，分析闪点降低的原因。

(7)⾃燃点：按DL/T 706⽅法进⾏试验。

当运⾏中磷酸酯抗燃油的⾃燃点降低，说明被矿物油或其他易燃液体污染，应查明原因，采取处理措施，必要时停机换油。

高压抗燃油油质标准
（2）每次检修启动前应做全面分析、启动24小时后测定颗粒污染物。

抗燃油质量标准
注：抗燃油取样口为EH油箱底部取样阀
汽轮机润滑油油质标准
表1运行中汽轮机油质量标准
常规检验周期和检验项目按表2进行。

表2运行中汽轮机油的常规检验周期和检验项目
注：1、机组大修后，在起动之前，必须对用油按表1所列第1、2、3、4、5、7项进行检验；添加十二烯基丁二酸(746)或1号防锈复合剂时，应增加第6项检验。

2、主机润滑油取样口为运行中的主机润滑油滤网下部放油门
两台小汽轮机取样口为油箱下部放油门
3、电动给水泵组取样口为
油质化验样表
广东佛山南海京能发电有限公司三号机EH抗燃油油质报告
润滑油油质化验样表
广东佛山南海京能发电有限公司
汽轮机润滑油油质化验报告
审核：报告人：。
