时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置，它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项，帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断，从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成，计时模块负责设定时间参数，控制模块负责根据时间参数控制开关状态，输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制：在工业自动化生产线上，时间继电器可以用来控制设备的启动和停止时间，实现生产过程的自动化。
2. 电力系统：时间继电器可以用来控制电力系统中的开关设备，如定时开关、定时报警等功能。
3. 安防系统：在安防监控系统中，时间继电器可以用来控制摄像头、警报器等设备的启动和停止，定时录像、定时报警等功能。
4. 家用电器：一些家用电器如洗衣机、烘干机等也会配备时间继电器，以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数，选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接，通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试，设置相应的参数，确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时，需要严格按照产品说明书的要求进行操作，避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查，保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象，应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时，用户应了解其原理和使用方法，合理设置工作参数，正确安装，并根据需要进行维护保养，确保时间继电器的正常运行，为各项工作提供准确可靠的时间控制。
时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。
它通常由控制电压、输出电压、控制电路和延时元件组成。
时间继电器可以用于自动控制、计时、计数等各种领域。
下面将详细介绍时间继电器的接线和检测方法以及工作原理。
一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。
在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。
2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。
在接线时，可以根据需要选择常闭接点或常开接点。
将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。
3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。
在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。
二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。
包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。
2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。
可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。
3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。
可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。
三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。
当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。
2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。
常见的延时元件包括热膨胀体、电容器、电感器等。
不同的延时元件具有不同的延时效果。
综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。
三相继电器工作原理接线图一、三相继电器简介三相继电器是一种用于控制三相电路的电器设备，通常用于工业控制系统中。
它能够通过控制电磁线圈的通断来控制高压或高功率电路的开关，以实现电路的开关、保护和控制功能。
二、三相继电器的结构三相继电器主要由电磁线圈、触点组、辅助触点、插座等部分组成。
其中，电磁线圈通过施加电流产生磁场，在被吸引时引动触点的动作，实现对电路的控制。
三、三相继电器的工作原理1.当施加在电磁线圈上的电流通过时，电磁线圈产生磁场，吸引触点吸合，闭合电路。
2.闭合的电路使得电流通过，驱动负载设备工作。
3.当从电磁线圈上断开电流时，磁场消失，触点弹开，断开电路，负载设备停止工作。
四、三相继电器的接线图根据不同的需要，三相继电器的接线方法也有所不同，以下是一种常见的接线图示例：L1 L2 L3│ │ │└── Coil A └── Coil B └── Coil C│ │ ││ ┌──────────┘ ┌────────────┘│ │ │ │NC C C C│ │ │ ││ └─────────────┘ ││ │ ││ ─────────────────────────to Load五、三相继电器的应用三相继电器广泛应用于各种需要对三相电路进行控制和保护的场合，例如工业生产线、电机控制系统、空调系统等。
其可靠的工作原理和简单的接线方法使得其在自动化控制领域中得到了广泛应用。
通过对三相继电器的工作原理及接线图的了解，我们可以更好地掌握其工作原理和使用方法，为实际应用提供有效的指导，确保电路的稳定运行和安全性。

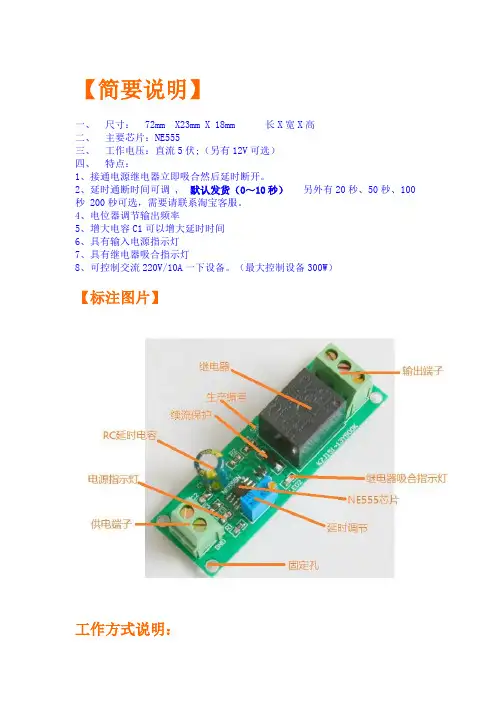

【简要说明】
一、尺寸：72mm X23mm X 18mm 长X宽X高
二、主要芯片：NE555
三、工作电压：直流5伏;（另有12V可选）
四、特点：
1、接通电源继电器立即吸合然后延时断开。
2、延时通断时间可调 ,默认发货（0～10秒）另外有20秒、50秒、100秒 200秒可选，需要请联系淘宝客服。
4、电位器调节输出频率
5、增大电容C1可以增大延时时间
6、具有输入电源指示灯
7、具有继电器吸合指示灯
8、可控制交流220V/10A一下设备。
（最大控制设备300W）
【标注图片】
工作方式说明：
延时断开型：通电后继电器立即吸合，然后根据调整的时间，延时断开。
如果电源不断，一直保持断开状态，直到断开电源重新通电，重复实现延时断开功能。
【接线举例】
【应用举例】
【原理图】
【PCB尺寸图】
【产品展示】【产品展示】。
继电器模块使用手册
By---阿亮电子一、产品实物图：
输入端
VCC:继电器模块工作电压正极
GND:继电器模块工作电压负极
IN:控制信号输入口
输出端
NO:继电器常开端
COM:继电器公共端
OFF:继电器常闭端
二、继电器接法示意图
如上图接好，继电器模块Power亮，IN输入高电平，继电器吸合（会听到继电器有声响）指示灯亮。
被控制的灯泡接通220V电路而被点亮。
从而通过继电器模块实现低压（5V、9V、12V、24V）来控制高压电源的通与断。
继电器模块一组常开（OFF和COM）一组常开（ON和COM）开关状态相反，常开在继电器未动作的时候是断开的，而常闭是接通的，继电器动作后，常开的接通，常闭的断开。
三、功能介绍：
1、模块采用小家电通用的继电器原装松乐SRD系列继电器10W次开关
2、控制型号TTL，控制信号电压3-24V。
3、带电源指示灯和工作指示灯（吸合亮、断开灭）
4、控制脚加下拉电路，防止继电器误动作
5、输出控制可接直流（DC30V）或者交流（220V市电）负载
6、输出采用大电流接线端子，且方便接线无需焊接
7、控制简单，模块供电，然后给控制高电平，驱动继电器吸合，低电平，继电器断开（NPN三极管）。
8、带有三极管驱动，单片机等普通IO即可控制
9、4个定位螺丝孔直径3mm，孔中心间距20mm x 40mm
10，线路板小巧，尺寸为：46mm x 26mm 高20mm
本店有1路隔离、2路、2路隔离、4路、4路隔离、8路隔离继电器模块出售。
淘宝店铺：阿亮电子工作室
淘宝地址：。

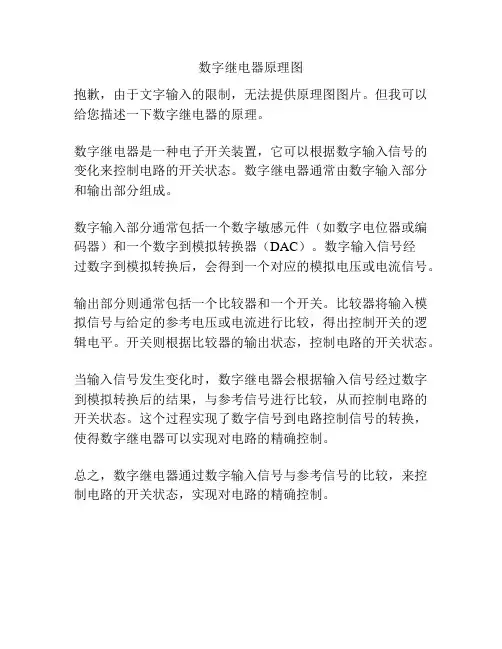

数字继电器原理图
抱歉，由于文字输入的限制，无法提供原理图图片。
但我可以给您描述一下数字继电器的原理。
数字继电器是一种电子开关装置，它可以根据数字输入信号的变化来控制电路的开关状态。
数字继电器通常由数字输入部分和输出部分组成。
数字输入部分通常包括一个数字敏感元件（如数字电位器或编码器）和一个数字到模拟转换器（DAC）。
数字输入信号经
过数字到模拟转换后，会得到一个对应的模拟电压或电流信号。
输出部分则通常包括一个比较器和一个开关。
比较器将输入模拟信号与给定的参考电压或电流进行比较，得出控制开关的逻辑电平。
开关则根据比较器的输出状态，控制电路的开关状态。
当输入信号发生变化时，数字继电器会根据输入信号经过数字到模拟转换后的结果，与参考信号进行比较，从而控制电路的开关状态。
这个过程实现了数字信号到电路控制信号的转换，使得数字继电器可以实现对电路的精确控制。
总之，数字继电器通过数字输入信号与参考信号的比较，来控制电路的开关状态，实现对电路的精确控制。
8进8出可编程时间继电器原理8进8出可编程时间继电器原理一、引言二、什么是可编程时间继电器？ - 继电器的基本概念 - 可编程时间继电器的定义三、8进8出可编程时间继电器的工作原理 - 时间控制模块 - 内部时钟模块 - 时间参数设置模块 - 输入输出模块 - 8进8出继电器模块 - 输入信号检测模块四、可编程时间继电器的应用场景 - 工业自动化领域 - 农业领域 - 家庭智能化五、结语一、引言在现代社会，继电器作为一种重要的电气控制装置，广泛应用于各个领域。
而可编程时间继电器作为继电器的一种高级形式，更加灵活方便，受到了越来越多人的关注。
本文将从浅入深，详细介绍8进8出可编程时间继电器的原理及应用。
二、什么是可编程时间继电器？继电器的基本概念继电器是一种电气控制装置，它利用电磁吸合原理，通过控制小电流将大电流打开或关闭，从而实现电气设备的自动控制。
可编程时间继电器的定义可编程时间继电器是在传统继电器的基础上进行改进，它具备了可以根据指定的时间段和需求进行自动开关的功能。
通过配置预设的时间参数和输入输出模块，可编程时间继电器可以实现复杂的时间控制和设备管理。
三、8进8出可编程时间继电器的工作原理时间控制模块可编程时间继电器内部包含了一个时间控制模块，负责管理时间参数的设置以及计时功能。
###### 内部时钟模块内部时钟模块是可编程时间继电器的核心之一，它通过集成的晶振和时钟电路，提供精确的时间计数和计时功能。
###### 时间参数设置模块时间参数设置模块允许用户自定义时间段及动作方式，可以设置每天的开关时间、周期性执行任务等。
输入输出模块可编程时间继电器还包含了输入输出模块，用于接收输入信号和控制输出信号。
###### 8进8出继电器模块 8进8出继电器模块是可编程时间继电器的核心之一，它通过8个输入和8个输出端口，实现了多路继电器的控制。
用户可以通过设置时间参数，控制特定输入端口与对应输出端口之间的触发关系。
脉冲继电器工作原理图脉冲继电器是一种能够通过脉冲信号控制开关状态的电器元件。
它在电气控制系统中起着重要的作用，广泛应用于工业自动化、电力系统、通信设备等领域。
本文将详细介绍脉冲继电器的工作原理图及其相关知识。
1. 脉冲继电器的结构。
脉冲继电器通常由电磁铁、触点、弹簧等部件组成。
其中，电磁铁是脉冲继电器的核心部件，它能够在接收到脉冲信号时产生磁场，从而吸引或释放触点，实现开关状态的切换。
触点则负责在不同状态下连接或断开电路，起到导通或断开电流的作用。
弹簧则用于保持触点的稳定状态，确保其可靠性和稳定性。
2. 脉冲继电器的工作原理。
脉冲继电器的工作原理图如下所示，当脉冲信号施加在电磁铁上时，电磁铁产生磁场，吸引触点闭合，电路导通；当脉冲信号消失时，电磁铁的磁场消失，触点打开，电路断开。
这样，脉冲信号的存在与消失就能够实现电路的开关控制。
脉冲继电器通过这种工作原理，能够实现对电路的快速、准确的控制，具有响应速度快、寿命长、可靠性高等特点。
3. 脉冲继电器的应用。
脉冲继电器广泛应用于各种自动化控制系统中，如工业生产线、自动化设备、电力系统、通信设备等。
它能够实现对电路的精确控制，满足不同工作状态下的需求，提高系统的稳定性和可靠性。
同时，脉冲继电器还能够实现对电路的远程控制，方便了设备的管理和维护。
4. 脉冲继电器的选型与安装。
在选型时，需要根据实际控制需求确定脉冲继电器的触点负载能力、工作电压、触发电流等参数，以确保其能够正常工作。
在安装时，需要注意保持继电器与控制设备之间的电气隔离，防止干扰和损坏。
此外，还需要注意继电器的散热和通风，确保其工作稳定。
5. 脉冲继电器的维护与保养。
为了确保脉冲继电器的正常工作，需要定期对其进行维护与保养。
首先，需要检查继电器的外观是否有损坏或腐蚀，保持其清洁干燥；其次，需要检查触点是否正常，及时清洁或更换；最后，需要检查电磁铁的工作状态，确保其磁场强度和电气特性正常。
总之，脉冲继电器作为一种重要的电器元件，在电气控制系统中具有广泛的应用前景。
继电器控制电路模块设计及原理图能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066 CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。
当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。
本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。
并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。
低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。
工作原理：如图所示。
V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。
同时，电源经R1给电容C1充电。
数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。
安全继电器工作原理说明书概述及解释说明1. 引言1.1 概述安全继电器是一种用于保护人员和设备安全的重要电气元件。
它在工业控制系统中起着至关重要的作用，能够监测和控制输入信号，并在发现异常情况时采取措施以确保系统的安全性。
由于其可靠性和高效性，安全继电器广泛应用于各个领域，如自动化生产线、机械设备和交通系统等。
本说明书旨在详细介绍安全继电器的工作原理，并提供解释说明其关键概念、术语以及使用方法与常见问题的解决方案。
通过阅读本文，读者将对安全继电器有一个更为深入的理解，从而能够更好地应用和操作该电气元件。
1.2 文章结构本文共分为五个部分。
首先，在引言部分对文章进行整体概述，并介绍了本说明书的目标和意义。
其次，在第二部分中，将详细讲解安全继电器的工作原理，包括其定义、背景知识、基本组成和分类等内容。
第三部分将对一些关键概念和术语进行解释说明，如输入电路与输出电路、逻辑控制与故障保护功能以及信号传输和处理机制等。
第四部分将介绍安全继电器的使用方法，并提供常见问题的解决方案，其中包括安装和接线注意事项、工作参数设置与调整方法以及常见问题排查等内容。
最后，在结论与展望部分总结了安全继电器工作原理说明书的重要性及优势，并展望了未来发展方向和趋势。
1.3 目的本说明书的目标是帮助读者深入理解安全继电器的工作原理，通过详细介绍其基本组成、分类和应用领域等内容，使读者能够更好地了解该电气元件在工业控制中的作用。
此外，本文还将通过解释说明一些关键概念和术语，为读者提供更清晰的理解。
另外，在介绍安全继电器的使用方法时，我们将列举一些常见问题，并给出相应的解决方案，以便读者在实际操作中能够迅速应对各种情况。
通过阅读本文，读者将不仅能够掌握安全继电器的基本原理和工作方式，还能了解其在实际应用中需要注意的要点，从而提高对安全继电器的应用能力和操作技巧。
2. 安全继电器工作原理2.1 安全继电器的定义和背景知识安全继电器是一种常用于保护电路或设备的控制元件。
sT3pA-B时间继电器工作原理时间继电器是一种常用的触点型继电器，通过在设定的时间延时后进行动作，广泛应用于各种自动控制系统中。
sT3pA-B时间继电器是一款高性能、可靠的时间继电器，具有精准的时间控制功能。
本文将介绍sT3pA-B时间继电器的工作原理及其应用。
工作原理sT3pA-B时间继电器采用先进的电子元件和微处理器控制技术，其工作原理如下：1.输入信号检测：当外部控制信号加到时间继电器的输入端时，时间继电器开始工作。
sT3pA-B时间继电器可以接受多种信号源，如按钮、开关、PLC等。
2.内部时钟计时：时间继电器内部集成了高精度的时钟芯片，通过计时器模块对控制信号进行计时。
用户可以通过调节时间继电器上的旋钮或设置参数来设定延时时间。
3.时间比较：当设定的延时时间到达时，时间继电器会进行时间比较。
如果计时时间达到设定值，则时间继电器输出动作信号。
4.输出动作：输出动作信号可以连接到执行元件，如继电器、电磁阀等，从而实现对被控对象的控制。
应用领域sT3pA-B时间继电器广泛应用于各种自动控制系统中，常见的应用包括：•定时开关：用于定时控制设备的开关，如定时开关灯、定时开启空调等。
•延时保护：用于设备的启动延时保护，防止电器在启动瞬间受到过载电流的损坏。
•循环定时：实现周期性循环作业，如循环定时加热、喷涂等工艺。
•定时提醒：用于定时提醒，如定时器铃声、提示等功能。
总结sT3pA-B时间继电器采用先进的技术，具有精准的时间控制功能，广泛应用于各种自动控制系统中。
通过深入了解时间继电器的工作原理和应用领域，可以更好地利用时间继电器实现自动化控制，并提高生产效率。
希望本文对读者了解sT3pA-B时间继电器有所帮助。
固态继电器工作原理及接线使用方法固态继电器(SolidStateRelay)简称SSR，是一种由集成电路和分立元器件组合而成的一体化无触点电子开关器件，它采用电子线路实现继电器的功能，依靠光电耦合器（或其他耦合方式）实现控制系统（输入回路）与被控制系统（输出回路）之间的电气隔离。
由于在开关过程中无机械接触部件，因此具有控制功率小、可靠性高、寿命长、无噪音、无火花、无电磁干扰、开关速度快和工作频率高等突出优点。
固态继电器自1974年问世以来，已在许多自动化控制装置中取代了电磁继电器，并且广泛用于电磁继电器无法应用的领域。
结构及原理常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如图29-1所示。
器件中多采用光电耦合器实现输入与输出之间的电气隔离。
输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。
整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。
普通固态继电器的内部等效电路如图29-2所示。
当给固态继电器的输入端IN接上合适的控制信号时，其输出端OUT就会从关断状态变为导通状态；控制信号撤消后，输出端OUT恢复关断状态。
从而实现了对输出端所接负载（注意负载应串入输出端回路）电源的无触点开或关自动控制。
固态继电器按输出端极性的不同，可分为直流式和交流式两大类。
直流固态继电器(DC-SSR)的电路原理参见图29-2(a)，其控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。
显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。
交流固态继电器(AC-SSR)的电路原理参见图29-2(b)，与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。
广州致远电子股份有限公司NDAM-28088通道继电器输出模块修订历史目录1. NDAM-2808简介 (1)1.1主要技术指标 (2)1.1.1继电器输出参数 (2)1.1.2系统参数 (2)1.2原理框图 (3)1.3端子信息 (4)1.3.1端子排列 (4)1.3.2端子描述 (4)1.4ID地址设定 (5)1.5信号指示灯 (6)1.6机械规格 (6)1.6.1机械尺寸 (6)1.6.2安装方法 (7)2. 继电器输出功能 (9)2.1继电器结构 (9)2.2继电器输出原理与接线 (9)2.3通道锁定与安全值输出 (10)3. NDAM-2808应用实例 (11)3.1安装设备 (11)3.2操作设备 (11)3.3NDAM-2808固件升级 (15)3.3.1软件方式升级 (15)3.3.2硬件方式升级 (16)4. NDAM-2808应用注意事项 (17)5. 免责声明 (18)1. NDAM-2808简介NDAM-2808具有8路继电器输出，输出光电和继电器双重隔离，所有的继电器都提供常开、常闭接口，能同时控制工业现场8路开关设备。
隔离耐压高达3000V DC。
适用于工业现场环境中对远程开关设备的智能与集中控制。
NDAM-2808模块的外观如图1.1所示。
图1.1 NDAM-2808模块外观1.1 主要技术指标1.1.1 继电器输出参数◆输出路数：8路◆继电器类型：单刀双掷◆输出接口：提供公共端COM、常开NO、常闭NC接口◆输出负载：125V AC@0.5A30V DC@1A◆接触电阻：初始值小于50mΩ◆绝缘强度：触点与线圈之间1000Vrms(1分钟)触点与触点之间750 Vrms(1分钟)◆机械寿命：100,000,000次◆电气寿命：200,000次@1A 30V DC◆最大操作时间：3ms◆最大释放时间：3ms1.1.2 系统参数◆CPU：32位RISC ARM◆操作系统：实时操作系统◆隔离耐压：3000 V DC◆内部总线供电，无需外接电源◆工作温度范围：-20℃～+85℃◆工业级塑料外壳，标准DIN导轨安装◆ESD保护1.2 原理框图8通道继电器输出模块NDAM-2808采用32位ARM处理器，使用实时操作系统实现软件控制，具有非常快速的数据响应能力，能够实时的响应主站或者上位机的操作命令，与系统主站进行可靠的数据通讯，准确的快速的控制工业现场的开关设备。
