最新油改气(CNG)汽车常见故障及排除流程图资料

CNG汽车故障排除方法和调试总汇CNG汽车是一种使用压缩天然气作为燃料的汽车。

与传统的汽油或柴油车相比，CNG汽车具有更低的排放和更高的燃烧效率。

然而，就像其他汽车一样，CNG汽车也可能出现故障。

为了确保CNG汽车的正常运行，以下是一些常见的故障排除方法和调试总汇。

1.检查CNG燃料供应：CNG燃料供应是CNG汽车正常运行的关键。

首先，检查CNG燃料槽是否有足够的燃料。

如果没有燃料，需要去加注CNG。

其次，检查燃料供应管道是否有堵塞或泄漏。

如果有堵塞，需要清洗或更换管道。

如果有泄漏，需要找到泄漏点并进行修复。

2.检查CNG燃料压力：CNG燃料的压力对CNG汽车的燃烧效率和性能有重要影响。

使用压力表检查CNG燃料压力是否正常。

如果压力过高或过低，需要调整CNG燃料系统的压力。

这可能需要更换或调整CNG燃料压力调节器。

3.检查点火系统：点火系统是CNG汽车正常燃烧所必需的。

检查点火线圈、火花塞和点火线是否正常工作。

如果发现故障，需要更换或修理相关部件。

4.检查空气流量计：空气流量计用于测量进入发动机的空气量。

检查空气流量计是否工作正常。

如果空气流量计出现故障，可能导致燃烧不完全或功率下降。

更换或修理空气流量计可以解决这个问题。

5.检查气体喷射嘴：气体喷射嘴用于喷射CNG燃料进入发动机燃烧室。

检查气体喷射嘴是否有堵塞或损坏。

清洗或更换气体喷射嘴可以解决这个问题。

6.检查ECU控制单元：CNG汽车的ECU控制单元用于监控和调整各个部件的工作。

检查ECU控制单元是否工作正常。

如果有故障，可能需要重新编程或更换ECU控制单元。

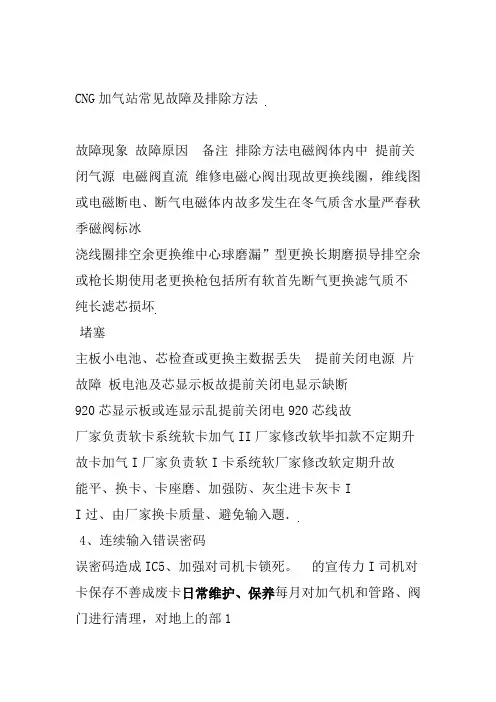

CNG加气站常见故障及排除方法
故障现象故障原因备注排除方法电磁阀体内中提前关闭气源电磁阀直流维修电磁心阀出现故更换线圈，维线图或电磁断电、断气电磁体内故多发生在冬气质含水量严春秋季磁阀标冰
浇线圈排空余更换维中心球磨漏”型更换长期磨损导排空余或枪长期使用老更换枪包括所有软首先断气更换滤气质不纯长滤芯损坏
堵塞
主板小电池、芯检查或更换主数据丢失提前关闭电源片故障板电池及芯显示板故提前关闭电显示缺断
920芯显示板或连显示乱提前关闭电920芯线故
厂家负责软卡系统软卡加气II厂家修改软毕扣款不定期升故卡加气I厂家负责软I卡系统软厂家修改软定期升故
能平、换卡、卡座磨、加强防、灰尘进卡灰卡I
I过、由厂家换卡质量、避免输入题．
4、连续输入错误密码
误密码造成IC5、加强对司机卡锁死。

的宣传力I司机对卡保存不善成废卡日常维护、保养每月对加气机和管路、阀门进行清理，对地上的部1
分进行检漏，保证加气机等设备清洁、整齐、安全；对于发现的漏点，及时处理。

对于较大的故障自己2
无法处理的，要及时上报站长，由站长联系外部修理：在对加气机的气路部分维修时，一定要关闭高、中、3
低压管路阀门，确认余压放散合格后，才准许维修人员进行气路维修；按有关规定对报警探头、压力表等安全附件进行检4
验，保证设备在规定检验的正常周期内：随时做好检修保养记录：5
6 在设备的故障维修时，应填写清楚设备名称、故障部位和原因、维修时间和检修人。

CNG汽车常见故障及排除燃气汽车常见问题诊断检查一．转气熄火情况一：信号线接反解决方案：插上调试软件后无转数信号和油气脉宽信号情况二：喷轨线圈坏损解决方案：使用万用表查其电阻是否正常情况三：信号线顺序接错解决方案：检查是否是按照蓝红绿黄的顺序接线情况四：压力过高解决方案：检查压力情况五：电脑板故障解决方案：更换电脑板测试，这种故障几率极低情况六：喷轨堵塞导致阀片无法打开解决方案：清洗喷轨情况七：在没安装压差传感器的情况下把调试软件中自动切换选择成“开”解决方案：关闭即会正常二．冷车转换困难易熄火情况一：水温设定过低导致温度过低使混合比过浓。

解决方案：提高水温设定情况二：检查压力是否过高导致喷轨无法正常打开解决方案：降低压力情况三：检查压力是否过低导致进气量不足解决方案：加大压力情况四：检查喷轨是否有内漏现象使进气支管内充满天燃气导致混合比过浓。

解决方案：更换或维修喷轨情况五：检查瓶阀是否冻结导致不通气或者瓶阀没打开导致不通气解决方案：更换或维修情况六：检查高压电磁阀是否冻结没气过来解决方案：更换高压电磁阀或维修三．车辆发吐行使不平稳情况一：检查原车烧油是否发吐。

解决方案：如原车烧油发吐检查其节气门、火花塞、缸线、点火线圈、氧传感器、空气流量计等原车电子系统数据是否异常、并排除故障。

如原车烧油无发吐现像则检查设置参数、压力、喷轨一致性、减压器是否稳定。

情况二：检查燃气线路是否有接触不良或者干扰，电脑是否与原车匹配。

解决方案：整理线路或更换电脑板情况三：检查点火提前器是否故障，或者提前度数过高。

解决方案：降低提前角度数，更换点火提前器。

情况四：检查过滤器是否时间过长未更换。

解决方案：更换过滤器情况五：检查喷轨内部是否过久没清洗导致阀片打开不正常。

解决方案：使用WD-40进行清洗四．转换后油气乱跳情况一：检查是否有干扰源头对电脑板进行干扰解决方案：检查干扰原进行排除情况二：检查线路接触是否良好。

解决方案：检查线路情况三：检查电脑板是否故障解决方案：如故障则更换五．车辆动力差情况一：设定参数错误。

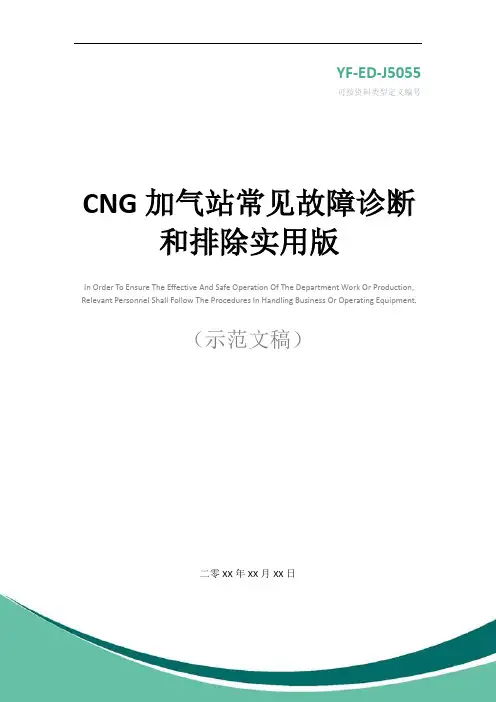

YF-ED-J5055可按资料类型定义编号CNG加气站常见故障诊断和排除实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日CNG加气站常见故障诊断和排除实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

进口CNG加气站上的主要设备，橇装式压缩机站和售气机，都是机电一体化设备。

自动化程度高工作安全可靠。

这类设备一般都没有设置手动操作系统，一旦出现故障，哪怕是很小的故障，都可能弓I起系统的保护性自动停机，而无法手动启动。

只有熟练的掌握这些设备的故障诊断和排除技术，才能及时排故，使设备恢复生产，确保加气站的正常运营。

l、压缩机润滑系统润滑系统出现故障，会给压缩机造成比较大的损坏，所以为了安全起见，控制系统都要让压缩机自动停机，并显示相应的故障代号或故障位置。

常见的故障可能有以下几种情况。

润滑油位过低油位传感器(开关)位置过高。

当油位过低的故障代码出现时，观察压缩机端面的玻璃视窗中的油位是否在中线以上。

否则应将油位开关的安装位置予以调整。

如果确实缺油，应及时补充。

要注意油位应不低于中线。

润滑系统油压过低油过滤器过脏，堵塞油路，压降增大，会使后续的管路油压降低。

应检查清理油过滤器或更换油过滤器元件。

油路系统漏油时油压必然降低，检查管路接头是否有漏油现象。

管路油压传感器失灵会产生虚假信息，检查压力传感器有无故障。

CNG燃料耗气量高的原因及排除方法A、原车技术性能差。

B、汽车滑行性能差，制动不回，各机械部分、传动系统调整不当阻力大，轮胎气压低等。

C、离合器打滑2、发动机A、发动机最大功率、最大扭矩不低于发动机标定值的90%B、各气缸压力应不低于0.8Mpa，各缸压力差不超过平均缸压的5%。

C、发动机怠速时进气管真空度应在标准范围内D、气门间隙偏小或过大E、空滤灰尘多而堵塞使混合气过浓F、发动机连接部位漏气，如进排气歧管、气缸垫、真空管、化油器或节气门座等。

G、化油器太脏、堵塞，节气门发卡。

H、发动机配气正时不对I、发动机在使用汽油时，各工况转速应稳定，突然加速或减速时不得有突爆，节气门不回火，机油压力稳定。

3、发动机点火系A、蓄电池空载电压大于12.4V，启动电压大于8.5V。

B、发电机正常工作峰值电压达到14V，起动机正常。

C、分电器或电子点火器性能良好D、火花塞性能良好、无烧蚀、间隙调整正确。

火花塞间隙为0.6-0.7㎜，每月定期检查其行呢和间隙。

E、高压线无损坏漏电现象、高压火花强、火花发蓝。

F、线路搭铁不良4、使用操作A、驾驶操作不熟练，发动机高速运转，应中速行驶，燃气汽车提前换档。

B、发动机水温未保持在正常工作温度，长期低温行驶。

C、气瓶、主气阀未全开，动力下降使气耗增加。

5、路况差道路窄、修路、堵车、停车次数多等，使行驶速度慢，滑行距离短、发动机制动、起动次数多、燃料消耗增加。

7.15.6、燃气装置A、检查减压器输出压力是否达到标准B、减压器结霜，检查两根循环水管和发动机水温是否相同，水循环是否不通、减压器温度低，造成混合气过浓。

C、高压电磁阀关闭不严漏气D、检查混合气是否过浓，混合器和化油器或节气门连接处的密封性。

E、管线、高压表、加气阀、气瓶接头等处有无漏气。

动力不足的原因及方法A、油气混烧，发动机压缩比低，气缸压力不够，各缸压力偏差大，发动机进气歧管真空度不够。

B、重新检查气门间隙是否偏小，间隙应达到原车标准的上限。

CNG汽车故障排除方法和调试总汇现在油价越来越高，瑞风的耗油量也比较大，论坛里改气的朋友也越来越多，但瑞风车到底适合多点还是单点还很不确定!我改的是多点，感觉不是很理想，不知道单点是什么情况！！现在我把CNG常见故障，和排除方法汇总一下，希望对改气但不了解CNG系统的朋友有所帮助！！1、发动机故障1 放炮，回火现象这种原因主要是车辆点火系统有故障造成的。

主要检查火花塞、缸线、点火线圈，发现问题及时更换。

2 动力不太好启动时困难，烧油时有影响检查或更换点火系统和重新调节燃气混合比！3 燃气时空挡熄火天然气浓度太稀，调节空气和天然气的混合比!如多次调节不能解决问题，要检查点火系统或CNG装置需要维修解决4 部分改装后，故障灯为何要亮这种情况属于原车行车电脑和CNG不匹配造成的。

原车电脑对使用CNG或汽油无法区别，当使用CNG时认为有故障，造成故障灯亮。

如在使用CNG后故障灯偶尔亮，这时又不影响CNG的使用；转换到汽油故障灯又熄灭，也不影响汽油的使用，这种情况属正常的。

反之如其它情况就需要做近一步详细的检查。

5 中高速驾驶不畅1、火花塞绝缘体破裂2、分电器盖裂漏电3、高压线未插到底4、真空提前点火失效5、混合器天然气输入管路堵塞、功率阀调整不当6、减压调节器加热循环水道堵塞7、进排气歧管垫漏气8、分电器点火提前角调整不当6 发动机发吐，或有节奏的“突突”声，热车不易起动，怠速不稳1、混合气过浓或过稀，从新调节混合比2、发动机故障气缸垫漏气或缸盖不平、个别气缸不工作、气门密封不严或烧蚀、气门间隙过大或过小。

3 、发动机点火系故障分电器凸轮磨损或轴松、分电器触点烧蚀或接触不良、点火线圈内部短路发热。

4、减压调节器循环水道不通，使输出天然气温度太低。

7 还有很多故障和排除方法这里就不多说了，有问题可以在群里提问2 单点系统的调试方法，这方法是我个人总结的哈1 首先让发动机运转10分钟左右，水温表显示水温达到70℃以上，发动机已处于热状态时，开始进行系统调试2 将发动机转速升至2000转至3000转之间，先将功率调节螺钉（就是减压阀连接节气门的气管上的螺钉），顺时针旋转至发动机转速有下降的现象，然后再将调节螺钉逆时针旋转至发动机转速上升，找出发动机转速上升和下降时的调节螺钉位置，然后再将调节螺钉逆时针旋转180°（半圈）。

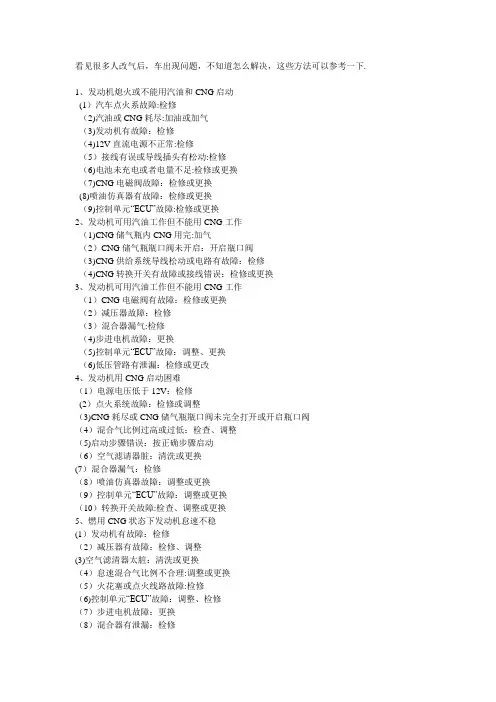

看见很多人改气后，车出现问题，不知道怎么解决，这些方法可以参考一下.1、发动机熄火或不能用汽油和CNG启动(1）汽车点火系故障:检修（2)汽油或CNG耗尽:加油或加气（3)发动机有故障：检修（4)12V直流电源不正常:检修（5）接线有误或导线插头有松动:检修（6)电池未充电或者电量不足:检修或更换（7)CNG电磁阀故障：检修或更换(8)喷油仿真器有故障：检修或更换（9)控制单元“ECU”故障:检修或更换2、发动机可用汽油工作但不能用CNG工作（1)CNG储气瓶内CNG用完:加气（2）CNG储气瓶瓶口阀未开启：开启瓶口阀（3)CNG供给系统导线松动或电路有故障：检修（4)CNG转换开关有故障或接线错误：检修或更换3、发动机可用汽油工作但不能用CNG工作（1）CNG电磁阀有故障：检修或更换（2）减压器故障：检修（3）混合器漏气:检修（4)步进电机故障：更换（5)控制单元“ECU”故障：调整、更换（6)低压管路有泄漏：检修或更改4、发动机用CNG启动困难（1）电源电压低于12V：检修(2）点火系统故障：检修或调整（3)CNG耗尽或CNG储气瓶瓶口阀未完全打开或开启瓶口阀（4）混合气比例过高或过低：检查、调整（5)启动步骤错误：按正确步骤启动（6）空气滤请器脏：清洗或更换(7）混合器漏气：检修（8）喷油仿真器故障：调整或更换（9）控制单元“ECU”故障：调整或更换（10）转换开关故障:检查、调整或更换5、燃用CNG状态下发动机怠速不稳(1）发动机有故障：检修（2）减压器有故障：检修、调整(3)空气滤清器太脏：清洗或更换（4）怠速混合气比例不合理:调整或更换（5）火花塞或点火线路故障:检修（6)控制单元“ECU”故障：调整、检修（7）步进电机故障：更换（8）混合器有泄漏：检修(9）低压管路泄漏:检修、更换6、用CNG时发动机可怠速运转但不能正常行驶（1）混合器松动或安装不当：紧固（2)减压器内赃物太多：检查、清洗（3）CNG供给不当：检查、调整（4）低压管扭结、阻滞：检查、修理（5）CNG储气瓶压力太低或瓶口阀未打开加气或开启瓶口阀（6）点火正时错误:调整（7）发动机缸压太低:检修(8)排气故障：检修7、CNG时发动机熄火(1)空气滤清器影响：清洗或更换（2)喷油仿真器喷油延时调节不当：调整（3）减压器调节不当:调整8、储气瓶瓶口阀和高压管路温度这低有冻结（1）钢压管漏气: 紧固9、减压器冻结（1）减压器循环水道阻塞或连接循环水管安装位置不当；清洗、调整（2）冷却系统泄漏:检修10、气表显示无故跳为油表或显示为零？改装时电路有问题，最好过来调试。
