《施⼯现场标准化图册》中建⼀局集团施⼯现场标准化图册（２０１４年１０⽉更新）⼆零⼀四年⼗⽉九⽇第⼀章施⼯区1、基础设施1.1 ⼤门 (01)1.1.1 门楼式⼤门 (01)1.1.2 ⽆门楼式⼤门 (05)1.1.3 门禁系统 (05)1.1.4 电动门 (07)1.2 围墙 (08)1.2.1 砖砌式围墙 (08)1.2.2 ⾦属式围墙 (11)1.3 门卫室 (13)1.4 道路 (14)1.5 车辆冲洗装置 (15)1.6 施⼯图牌 (17)1.7 导向牌 (18)1.8 公⽰牌 (18)1.9 喷淋降尘系统 (19)1.10 视频监控系统 (20)2、脚⼿架2.1 落地式脚⼿架 (21)2.2 悬挑式脚⼿架 (23)2.3 附着升降式脚⼿架 (25)2.4 卸料平台 (27)2.4.1 落地式卸料平台 (27)2.4.2 悬挑式卸料平台………………………………283、材料码放3.1 钢筋堆放 (30)3.2 ⼤模板存放 (30)3.3 其他材料码放 (31)3.4 ⽓瓶存放 (32)3.5 机电加⼯区 (32)4、安全防护4.1 安全通道防护 (33)4.2 临边防护 (35)4.2.1 基坑防护 (35)4.2.2 其他临边防护 (36)4.3 ⽔平洞⼝防护 (40)4.3.1 边长≤1500mm的洞⼝防护 (40)4.3.2 边长1500mm以上的洞⼝防护 (40)4.4 电梯井（管道井）⼝防护 (42)4.5 楼梯防护 (43)4.6 马道防护 (44)5、施⼯机械5.1 施⼯升降机 (46)5.1.1 施⼯升降机⾸层出料⼝防护棚 (46)5.1.2 施⼯升降机运料平台临边防护 (46)5.1.3 施⼯升降机运料平台防护门 (47)5.1.4 施⼯升降机验收牌 (49)5.1.5 施⼯升降机限载标志牌 (49)5.2 塔式起重机 (50)6.5 设备安全⽤电……………………………………686.5.1 设备与电源距离设置…………………………686.5.2 电焊机使⽤……………………………………697、消防设施7.1 消防泵房…………………………………………707.2 消防（⽕）栓……………………………………717.3 消防竖管…………………………………………727.4 消防器材…………………………………………737.5 ⽓瓶使⽤…………………………………………748、安全标志、标识8.1 安全标志................................................758.2 安全标语................................................778.3 平平安安标识..........................................778.4 安全⽂明警⽰标志....................................788.5 楼层提⽰牌.............................................798.6 楼层安全警⽰标志....................................798.7 机械设备标识牌.......................................808.8 管理制度牌.............................................808.9 安全操作规程牌.......................................818.10 验收牌 ................................................818.11安全讲评台.............................................828.12 项⽬部员⼯风采牌 .................................838.13 安全⽣产、竣⼯倒计时牌........................838.14 危险源公⽰牌 (84)5.2.1 塔式起重机防攀爬设施………………………505.2.2 塔式起重机附着操作平台……………………515.2.3 塔式起重机验收牌……………………………525.2.4 塔式起重机编号牌……………………………525.2.5 塔式起重机形象………………………………535.3 机械防护棚………………………………………545.3.1 物料提升机防护棚……………………………545.3.2 钢筋加⼯防护棚………………………………545.3.3 单体防护棚……………………………………575.4 电动吊篮…………………………………………585.5 ⼩型机具防护……………………………………595.5.1 砂轮切割机防护………………………………595.5.2 电焊机吊笼……………………………………596、临时⽤电6.1 配电室...................................................606.2 配电箱...................................................616.2.1 配电箱防护棚.......................................616.2.2 配电箱标识..........................................626.3 电缆敷设................................................636.3.1 埋地敷设.............................................636.3.2 楼层配电.............................................646.3.3 架空敷设.............................................656.3.4外电防护.............................................656.4 现场照明 (67)9、楼⾯形象展⽰区9.1 楼⾯形象 (85)9.2 ⼚房、市政等宽⼤项⽬品牌布 (87)9.3 安全⽂明施⼯宣传长廊 (88)9.4 企业⽂化宣传墙 (89)9.5 项⽬特⾊宣传内容 (89)9.6 其他形象展⽰ (90)9.6.1 设备形象 (90)9.6.2 彩旗 (90)9.6.3 宣传栏 (91)9.6.4 温馨提⽰牌 (91)10、临时设施10.1 ⽊⼯加⼯棚 (92)10.2 危险品库房 (92)10.3 茶烟亭 (94)10.4 移动式厕所 (95)10.5 现场垃圾站 (95)11、样板展⽰、成品保护11.1 钢筋加⼯样板 (96)11.2 模板展⽰ (97)11.3 墙砌筑抹灰样板 (98)11.4 成品保护 (98)第⼆章办公区1、办公楼1.1 外部形象 (100)1.2 侧⾯⼭墙................................................1021.3 项⽬部铭牌 (102) 1.4 宣传图牌 (103)1.5 门牌 (103)1.6 飘扬旗 (104)1.7 会议室 (105)1.8 项⽬经理办公室 (107)1.9 项⽬党⽀部书记办公室 (108)1.10 项⽬施⼯进度展板 (108)1.11 管理⼈员办公室 (109)2、功能性房间2.1 项⽬部⾷堂 (109)2.2 卫⽣间 (110)3、⼈员着装形象3.1 管理⼈员着装形象 (111) 3.2 现场⼯⼈着装 (112) 3.3 安全帽 (112)3.4 胸卡 (113)3.5 名⽚ (113)第三章⽣活区1、场地1.1 场地布置 (115)1.2 宿舍⼤门 (115)1.3 ⽣活区设置 (116)1.4 安全要求 (116)2、宿舍楼 (118)3、功能性房间3.1 宿舍区⾷堂 (121)3.2 卫⽣间/浴室 (122)。

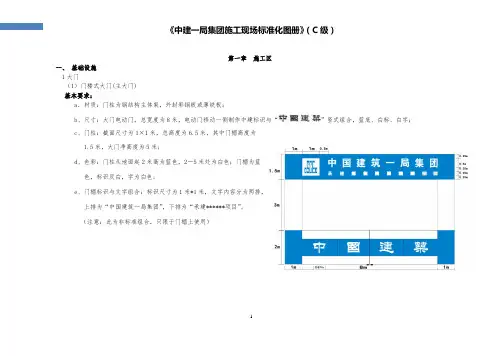

第一章施工区一、基础设施1大门（1）门楼式大门(主大门)基本要求：a．材质：门柱为钢结构主体架，外封彩钢板或薄铁板；b、尺寸：大门电动门，总宽度为8米，电动门移动一侧制作中建标识与“”竖式组合，蓝底、白标、白字；c、门柱：截面尺寸为1×1米，总高度为6.5米，其中门楣高度为1.5米，大门净高度为5米;d、色彩：门柱从地面起2米高为蓝色，2－5米处为白色；门楣为蓝色，标识反白，字为白色;e、门楣标识与文字组合：标识尺寸为1米*1米，文字内容分为两排，上排为“中国建筑一局集团”，下排为“承建******项目”。

（注意：此为非标准组合，只限于门楣上使用）1f. 门禁系统及门卫室：设置门禁系统，安装在大门左／右侧，闸机数量根据实际需要确定g.大门外侧2h. 大门内侧3（1）无门楼式大门（辅助门）基本要求：a．材质：：大门采用铁板焊制；b．规格：大门总宽度为6米（对开）或8米(四开)，高度为2米（根据墙体高度调整）；c. 色彩：大门颜色为白色；d. 文字组合：每扇门正腰刷一块1*3米或1*2米的中建蓝色（C100 M30，以下简称蓝色）上面用白色隶书体字（刘炳森手书）书写“”；e. 门柱：门柱为砖砌，6米宽大门门柱截面尺寸为0.8×0.8米，8米宽大门为1×1米，高度2.2米（根据墙体高度调整），其中0.2米为柱帽高度，柱帽为梯形，顶面积为0.6×0.6米。

门柱通体为蓝色。

4f.门禁系统及门卫室：安装在大门左／右侧，加强实名制管理工作，闸机数量根据实际需要制定。

注意事项：a. 门楼式大门门楣（灯箱）采用户外喷绘；b. 主大门两侧设置花坛或花盆，绿化施工现场环境；c. 铁板大门实际制作中，门体整体向上15cm安装（底部留15cm的空间），门柱高度增加20cm。

52. 围墙：分为砖砌式和金属式两种类型。

施工现场实行封闭式管理，围墙坚固、严密，高度符合行业和地方标准（如：北京地区围墙高度不低于2.5米）。

施工现场标准化图册说明1、本图册图例仅供参考，色彩和文字可根据企业标准制作。

2、本图册同一条目标注*号的两项，现场做法两者选一。

3、本图册黑体字局部为强制性标准，必须严格执行；其余条文为提高性标准，鼓励企业实行。

4、xx市中环路以内所有工程、中环路以外城市主干道两侧工程临边防护必须按照提高性标准〔施工过程：1.1.4、5.1.3〕执行。

5、本图册由xx市建筑平安监视管理站负责解释。

目录一、开工前1封闭管理 (4)2施工场地 (7)3材料管理 (15)4施工区 (20)5生活区 (24)6办公区 (35)7标志标牌 (36)二、施工过程1基坑工程 (44)2脚手架 (50)3高处作业吊篮 (53)4模板支架 (54)5高处作业 (55)6临时用电 (64)7塔式起重机 (66)8施工升降机/物料提升机 (67)9施工机具 (70)一、开工前1、封闭管理1.1现场大门1.1.1 施工现场应设置金属大门，并加有企业名称和工程工程标识。

1.1.2 现场采用定型化、工具式门柱和大门。

大门整洁、美观、结实且能够展示企业文化，能够循环利用。

备注：门头书写工程名称门柱书写企业文化内容大门显示企业名称1.2围挡1.2.1市区主要路段的工地应设置高于2.5m 围挡，一般路段的工地应设置高于1.8m围挡。

1.2.2 围挡应沿工地四周连续设置。

1.2.3围挡应巩固、稳定、整洁、美观。

1.2.4围挡有能够展示公益性内容，不得少于围挡面积的3/5。

1.3保卫室1.3.1大门口应设置保卫室，实行出入人员登记制度。

1.3.2保卫室应有监控设备。

1.4 一卡通门禁管理系统1.4.1 应设置门禁管理系统，严禁闲散人员进入施工现场。

1.4.2一卡通供职工就餐、考勤、进入施工场地，记录职工在工程过程中的信息。

1.5“三区〞隔离设置1.5.1 施工现场区域应与办公区、生活区划分清晰，并应采取相应的隔离措施。

2、施工场地2.1施工道路2.1.1根据施工平面图布局，设置施工道路、消防通道。

中建一局集团施工现场标准化图册（２０１４年１０月更新）二零一四年十月九日第一章 施工区1、基础设施1.1 大门 (01)1.1.1 门楼式大门 (01)1.1.2 无门楼式大门 (05)1.1.3 门禁系统 (05)1.1.4 电动门 (07)1.2 围墙 (08)1.2.1 砖砌式围墙 (08)1.2.2 金属式围墙 (11)1.3 门卫室 (13)1.4 道路 (14)1.5 车辆冲洗装置 (15)1.6 施工图牌 (17)1.7 导向牌 (18)1.8 公示牌 (18)1.9 喷淋降尘系统 (19)1.10 视频监控系统 (20)2、脚手架2.1 落地式脚手架 (21)2.2 悬挑式脚手架 (23)2.3 附着升降式脚手架 (25)2.4 卸料平台 (27)2.4.1 落地式卸料平台 (27)2.4.2 悬挑式卸料平台………………………………283、材料码放3.1 钢筋堆放 (30)3.2 大模板存放 (30)3.3 其他材料码放 (31)3.4 气瓶存放 (32)3.5 机电加工区 (32)4、安全防护4.1 安全通道防护 (33)4.2 临边防护 (35)4.2.1 基坑防护 (35)4.2.2 其他临边防护 (36)4.3 水平洞口防护 (40)4.3.1 边长≤1500mm的洞口防护 (40)4.3.2 边长1500mm以上的洞口防护 (40)4.4 电梯井（管道井）口防护 (42)4.5 楼梯防护 (43)4.6 马道防护 (44)5、施工机械5.1 施工升降机 (46)5.1.1 施工升降机首层出料口防护棚 (46)5.1.2 施工升降机运料平台临边防护 (46)5.1.3 施工升降机运料平台防护门 (47)5.1.4 施工升降机验收牌 (49)5.1.5 施工升降机限载标志牌 (49)5.2 塔式起重机 (50)6.5 设备安全用电……………………………………686.5.1 设备与电源距离设置…………………………686.5.2 电焊机使用……………………………………697、消防设施7.1 消防泵房…………………………………………707.2 消防（火）栓……………………………………717.3 消防竖管…………………………………………727.4 消防器材…………………………………………737.5 气瓶使用…………………………………………748、安全标志、标识8.1 安全标志................................................758.2 安全标语................................................778.3 平平安安标识..........................................778.4 安全文明警示标志....................................788.5 楼层提示牌.............................................798.6 楼层安全警示标志....................................798.7 机械设备标识牌.......................................808.8 管理制度牌.............................................808.9 安全操作规程牌.......................................818.10 验收牌 ................................................818.11安全讲评台.............................................828.12 项目部员工风采牌 .................................838.13 安全生产、竣工倒计时牌 ........................838.14 危险源公示牌 (84)5.2.1 塔式起重机防攀爬设施………………………505.2.2 塔式起重机附着操作平台……………………515.2.3 塔式起重机验收牌……………………………525.2.4 塔式起重机编号牌……………………………525.2.5 塔式起重机形象………………………………535.3 机械防护棚………………………………………545.3.1 物料提升机防护棚……………………………545.3.2 钢筋加工防护棚………………………………545.3.3 单体防护棚……………………………………575.4 电动吊篮…………………………………………585.5 小型机具防护……………………………………595.5.1 砂轮切割机防护………………………………595.5.2 电焊机吊笼……………………………………596、临时用电6.1 配电室...................................................606.2 配电箱...................................................616.2.1 配电箱防护棚.......................................616.2.2 配电箱标识..........................................626.3 电缆敷设................................................636.3.1 埋地敷设.............................................636.3.2 楼层配电.............................................646.3.3 架空敷设.............................................656.3.4 外电防护.............................................656.4 现场照明 (67)9、楼面形象展示区9.1 楼面形象 (85)9.2 厂房、市政等宽大项目品牌布 (87)9.3 安全文明施工宣传长廊 (88)9.4 企业文化宣传墙 (89)9.5 项目特色宣传内容 (89)9.6 其他形象展示 (90)9.6.1 设备形象 (90)9.6.2 彩旗 (90)9.6.3 宣传栏 (91)9.6.4 温馨提示牌 (91)10、临时设施10.1 木工加工棚 (92)10.2 危险品库房 (92)10.3 茶烟亭 (94)10.4 移动式厕所 (95)10.5 现场垃圾站 (95)11、样板展示、成品保护11.1 钢筋加工样板 (96)11.2 模板展示 (97)11.3 墙砌筑抹灰样板 (98)11.4 成品保护 (98)第二章 办公区1、办公楼1.1 外部形象 (100)1.2 侧面山墙................................................1021.3 项目部铭牌 (102)1.4 宣传图牌 (103)1.5 门牌 (103)1.6 飘扬旗 (104)1.7 会议室 (105)1.8 项目经理办公室 (107)1.9 项目党支部书记办公室 (108)1.10 项目施工进度展板 (108)1.11 管理人员办公室 (109)2、功能性房间2.1 项目部食堂 (109)2.2 卫生间 (110)3、人员着装形象3.1 管理人员着装形象 (111)3.2 现场工人着装 (112)3.3 安全帽 (112)3.4 胸卡 (113)3.5 名片 (113)第三章 生活区1、场地1.1 场地布置 (115)1.2 宿舍大门 (115)1.3 生活区设置 (116)1.4 安全要求 (116)2、宿舍楼 (118)3、功能性房间3.1 宿舍区食堂 (121)3.2 卫生间/浴室 (122)。

集团施工现场VI标准化图集1.大门围挡形象区1.1大门在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。

办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。

1.1.1办公区大门1.1.1.1办公区大门A适用范围：①国家、省（含自治区、直辖市）重点工程、政治工程；②集团重点工程；③集团一级项目（建筑面积15万平方米以上或合同额在5亿元以上的施工项目）、二级项目（建筑面积8万平方米以上15万平方米以下，群体工程和住宅小区10万平方米以上15万平方米以下，或合同额3亿元以上5亿元以下的施工项目），三级项目建筑面积4万平方米以上8万平方米以下，群体工程和住宅小区4万平方米以上10万平方米以下，或合同额1亿元以上3亿元以下的施工项目，分级规定详见《北京建工集团施工项目管理指导意见》；④集团区域市场形象工程、标杆工程；⑥位于大中型城市核心区域及繁华区域的工程。

说明：1、大门造型根据集团LOGO变形而来，主体为高矮不同的两组红色柱子，每组3根。

警卫室位于较矮的红色柱子一侧，整体为白色。

2、大门造型柱采用方钢骨架，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂宫墙红油漆。

在闸机靠近围挡一侧，建设截面尺寸1m×1m高3.1m的门柱，工艺做法及颜色与大门造型柱相同。

大门警卫室为活动板房外包白色铝塑板。

3、闸机人行入口宽度和闸机数量根据场地实际进行设置。

4、大门较高的造型柱上贴挂集团标识中英文全称竖式组合，颜色为金色，材质为金属字。

警卫室贴挂集团中英文简称居中式组合，颜色为宫墙红色，材质为亚克力。

5、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字，宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。

1.1.1.2办公区大门B适用范围：①集团四级项目（建筑面积1万平方米以上4万平方米以下或合同额0.5亿元以上1亿元以下的施工项目），五级项目（建筑面积1万平方米以下或合同额0.5亿元以下的施工项目），分级规定详见《北京建工集团施工项目管理指导意见》；②除办公区大门A类适用范围以外的其它项目。

目录一、安全标志及安全宣传牌 (1)二、安全防护 (8)三、临时施工用电 (32)四、施工设备、机具 (40)五、文明施工 (59)一、安全标志及安全宣传牌1、安全标志牌的使用安全标志分为禁止标志、警告标志、指令标志和提示标志等四种。

①、禁止标志牌的基本形式是白色长方形衬底，涂写红色圆形带斜杠的禁止标志，下方文字辅助标志衬底色为红色，字体为白色黑体字。

内容根据图标及现场实际情况自定。

禁止标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见下图所示：××××②、警告标志牌的基本形式是白色长方形衬底，涂写黄色正三角形及黑色标志符警告标志，下方为黑框白底，黑色黑体字。

内容根据图标及现场实际情况自定。

警告标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：××××③、指令标志牌为白色长方形衬底，涂写蓝色圆形标志，标志符为白色，下方文字辅助标志衬底色为蓝色，字体为黑体字，白色字。

内容根据图标及现场实际情况自定。

指令标志牌尺寸为400mm×500mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：××××④、提示标志牌的基本形状是绿色长方形，标志符为白色，左侧为黑体白色字。

内容根据图标及现场实际情况自定。

提示标志牌尺寸为250mm×400mm，采用 PVC板或塑料板制成。

标志牌具体尺寸详见右图所示：卡通安全标志系列2、安全宣传牌在施工道路两侧或施工场所必须设置安全宣传牌。

在吊装频繁区域、高层建筑物周边和交叉作业区域下方必须设置安全宣传牌。

安全宣传牌为蓝底白字，采用PVC 或铝塑板制作。

安全宣传牌内容根据施工现场实际情况自行设置，可参考的内容有：树立忧患意识，学会应急本领；安全生产时时尽职，保护环境人人有责；安全就是生命，安全就是节约；安全就是效益，安全带来幸福；工完料尽场地清，文明施工保安全；坚持文明施工，确保安全生产；严禁违章操作，确保安全生产；安全来自警惕，事故源于麻痹；安全是生命之本，违章是事故之源；安全是幸福的桥梁，事故是痛苦的深渊。

中建国际投资（江苏）有限公司施工现场临时用电标准化图册（2016年第一版）2016年12月编制说明为进一步贯彻落实《中建国际投资安全生产管理办法》，实现江苏公司施工现场临时用电管理的标准化，进而推动各项目安全文明施工管理的规范化和标准化进程，树立公司“慎微笃行、精筑致远”的品牌形象，工程管理部结合公司各项制度及现场实际情况，编制了江苏公司《施工现场临时用电标准化图册》（2016年第一版）。

（以下简称《图册》）。

《图册》适用于江苏公司所有房建施工项目、公路施工项目、市政施工项目等投资类项目。

《图册》在编写过程中得到了各项目和有关领导同事的大力支持。

今后，《图册》还将不断的完善和深化。

执行过程中，仍希望各项目和有关领导同事及时反馈建议和意见。

目录1 配电箱开关箱1.1 总配电箱 (01)1.2 总配电箱内主要电器...... . (09)1.3 分配电箱 (17)1.4 分配电箱内主要电器 (25)1.5 开关箱 (31)1.6 开关箱内主要电器 (39)2电线电缆2.1三芯回路电缆 (44)2.2五芯回路电缆 (45)2.3电缆选用 (46)2.4零线、地线 (47)1. 1总配电箱标准要求1、总配电箱应采用冷轧钢板或阻燃绝缘材料制作，箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、总配电箱应装设端正、牢固。

固定式配电箱的中心点与地面的垂直距离应为1.4~1.6m。

1. 1总配电箱标准要求3 、总配电箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱。

4 、总配电箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。

1. 1总配电箱标准要求5 总配电箱的电器安装板上必须分设N线端子板和PE线端子板。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

施工现场标准化管理图册标准化规范化制度化和精细化为规范施工现场管理，提高施工现场整体管理水平，贯彻落实施工现场标准化管理，依据国家相关法律法规、标准规范，结合现场实际情况，编制了这份《施工现场标准化管理图册》
本标准化图册坚持“中国建筑，和谐环境为本；生命至上，安全运营第一”的安全价值理念，以实现公司施工现场管理标准化、规范化、制度化和精细化为目标。

将标准化贯穿于施工现场管理的始终。

图册主要内容包括：施工现场标志、标识，施工现场安全防护和施工现场临时设施三部分。

本图册有关标准为强制性标准，各施工现场必须严格执行。

资料具体内容见文章。
