第一章蓄电池分析

第一章汽车蓄电池及其检测维修一. 填空题1. 汽车蓄电池是一种以化学能形式储存电能的装置。

2. 蓄电池按照电解液性质不同可分为酸性蓄电池和碱性蓄电池两种。

3. 汽车上最常用的是_酸性蓄电池蓄电池。

4.普通铅酸蓄电池循环使用寿命约为300次。

5. 铅酸蓄电池正极板上活性物质是多孔性的二氧化铅，厚2.2mm。

铅酸蓄电池负极板上的活性物质是海绵状纯铅，厚1.8 mm。

6. 铅酸蓄电池的电解液是由蒸馏水和硫酸按一定比例配制而成。

相对密度一般为1.26±0.01g/cm3。

7. 普通铅酸蓄电池是由正极板、负极板、隔板、电解液、外壳、联条和接线柱等主要部件组成。

8. 汽车铅酸蓄电池电解液温度降低时，其内阻将会增大。

9. 影响汽车铅酸蓄电池容量的因素有极板的构造、放电电流、电解液温度和电解液密度。

10. 12－QW－105型蓄电池的含义是12V 电源启动型免维护，容量为105Ah11. 从汽车上拆下蓄电池时，应先拆负极，后拆正极。

12. 汽车酸铅蓄电池的启动容量分为常温和低温容量两种。

二. 选择题１. 蓄电池是将（A ）的装置。

A.化学能转化为电能B. 热能转化为化学能2. 免维护蓄电池汽车行驶（ B ）km无需添加蒸馏水。

A.800B. 800003. 如果需要更换汽车铅酸蓄电池时，应先拆除（B）。

A.蓄电池正极线B.蓄电池负极搭铁线4. 起动铅蓄电池各单格内电解液面高出极板（ B ）mm。

A.5～10B.10～155. 从免维护蓄电池上部的密度观察玻璃窗口观察，如果呈现（ A ）颜色，表示蓄电池的容量状况良好。

A. 绿色B.白色三、判断题1. 蓄电池极板组中负极板总是比正极板少一片。

（×）2. 配制电解液时应将硫酸徐徐倒入蒸馏水中。

（√）3. 干荷电蓄电池的主要特点是正极板具有较高的储电能力。

（×）四. 简答题1.简述蓄电池的作用答：起动时，向起动机提供200A～600A（汽油机）或1000A以上（柴油机）的起动电流，起动发动机；单独向用电设备供电；协助发电机向用电设备供电；可以被充电；起稳定汽车电网电压的作用。

蓄电池使用手册
第一章：蓄电池简介
1.1 蓄电池的定义和作用
蓄电池，又称为蓄电池或电瓶，是一种能够储存电能的装置。

它通过将化学能转化为电能，稍后再将其放出，以满足电力设备供
电的需求。

蓄电池在众多领域中都有广泛的应用，包括汽车、太阳
能光伏系统、船只等。

1.2 蓄电池的分类
蓄电池可以根据其化学成分、外形结构和用途进行分类。

其中，最常见的蓄电池类型有铅酸蓄电池、锂离子电池和镍氢电池等。

第二章：蓄电池的使用与保养
2.1 蓄电池的储存和搬运
2.1.1 储存前的准备
在长时间不使用蓄电池之前，应该将其充满电，并存放在干燥、通风良好的环境中。

此外，还应定期检查蓄电池的接线，确保其正
常工作。

2.1.2 蓄电池的搬运
在搬运蓄电池时，应遵循以下注意事项：
- 使用合适的工具和装备，以确保安全搬运。

- 避免将蓄电池摔落或碰撞，以防损坏。

- 尽量避免磁性物品和金属物品接触蓄电池。

2.2 蓄电池的安装和连接
2.2.1 安装前的准备
在安装蓄电池之前，应确保以下几点：
- 确定蓄电池的安装位置和方向，以便于接线和维护。

- 清洁和检查安装位置，确保无积尘和腐蚀物。

2.2.2 连接蓄电池
在连接蓄电池时，应按照以下步骤进行操作：。

第一章：基本概念1 电解质1.1定义：在溶液中能够形成自由运动之离子的物质叫电解质。

1.2电解质的电离：H2SO4为弱电解质：分步电离H2SO4 H++HSO4-K1=1×103 （主要反应）HSO4-H++SO4-K2=1.1×10-22电池的电动势与开路电压2.1电动势的定义：电池在断路状态下，正、负极间的平衡电势之差（E）。

铅蓄电池的E：2ePbO2+Pb+2H++2HSO-2PbSO4+2H2OE=1.923-0.059lgα(H2O)/α(H2SO4)E与H2SO4的活度有关。

2.2铅蓄电池的开路电压与其电动势接近V开=ρH2SO4+0.84铅蓄电池的开路电压与荷电状态呈一定的线性关系，因此可通过测开路电压来判定电池的自放电。

3电极的极化及超电势当有电流通过电极时，电极电势（φ）将偏离平衡电势值（φe），电流越大，电极的电势偏离平衡值越大，这种偏离现象称为电极的极化，偏离值为超电势η，η（△φ）=φ-φ e4极化分类电化学极化，浓度极化，欧姆过电势。

5铅酸电池的组成正极：PbO2 负极：Pb 隔膜：AGM外壳：ABS（丙烯腈-J=烯-苯乙烯共聚物）PP（聚丙烯）PS（聚苯乙烯）6铅酸电池的工作电压（负荷电压或放电电压）及充电电压当电池在放电时应注意其电压变化，电压提前达终点的应标识隔离。

当电池在充电时应注意其充电电压变化，应防止充电电压过高，造成电池失水或壳体变形。

7电池的容量7.1理论容量：活性物质的质量按法拉弟定律计算出的最高理论值。

7.2额定容量：（保证容量）国家或相关部门颁布的标准容量。

7.3实际容量：实际输出的容量。

7.4标称容量：（公称容量）标明电池的容量范围。

8电池的内阻8.1分类：欧姆内阻、极化内阻8.2内阻的特性：①电池放电时，内阻会变化②低倍率放电时，内阻对电池性能影响不显著，高倍率放电时电池全内阻明显增大。

9铅蓄电池的分类铅蓄电池固定型移动式传统固定式（富液式）密封型全密封阀控式（贫液式）300Ah以上起动型其他型式：电动车、摩托车等密封型全密封阀控式（300Ah以下）10发展历史①1859年，Gaston plante 发明了铅酸电池。

第一章铅酸蓄电池的常识1. 电池的构成? 任何一种电池均有四个主要的部件组成：两个不同材料的电极、电解液、隔膜和外壳。

? 对于铅酸蓄电池来说，正极活性物质是二氧化铅（PbO2，暗红色），负极活性物质是铅（Pb，灰色），正负极集流体都是板栅，电解质是硫酸（H2SO4）。

? 动力电池：隔膜是聚氯乙烯（PVC），外壳是聚丙烯（PP）。

? 起动电池：隔膜是聚丙烯(PP)或聚乙烯（PE），外壳是聚丙烯（PP）。

? 阀控式密封电池：隔膜是玻璃纤维（AGM），外壳是ABS（丙烯腈-丁二烯-苯乙烯三元共聚物）。

2. 铅酸蓄电池的工作原理? PbO2 + Pb ＋2H2SO4 ＝2PbSO4 + 2H2O? 随着放电的进行，硫酸不断减少，与此同时电池中又有水生成，这样就使电池中的电解液浓度不断降低；反之，在充电时，硫酸将不断生成，因此电解液浓度将不断增加。

3. 铅酸蓄电池的电性能? 电池的开路电压：电池在断路时（即没有电流通过两极时），电池两极的电极电位之差，称为电池的开路电压。

? 电池的开路电压只取决于所组成电池的电极材料与电解液的活度和放电的温度，与电池的几何形状和尺寸大小无关。

在电解液密度一定的范围内，铅酸电池的开路电压与电解液的密度有下列关系：开路电压=d＋0.85，d是在电池电解液的温度下电解液的密度（g/cm3）。

? 根据铅酸电池中进行的反应可知，放电时随着PbO2和Pb的消耗，H2SO4也消耗，即随着放电的进行，H2SO4减少，水增加，则酸的密度降低。

因此可以根据电池的开路电压估计电池的荷电状态，也可以根据电池的开路电压估计电解液的密度。

? 电池的内阻：是指电流通过电池内部受到的阻力，又叫全内阻。

? 它包括欧姆内阻和极化内阻。

电池的欧姆内阻包括电极本身的电阻、电解质溶液的电阻、离子通过隔膜微孔时受到的阻力和正负极与隔离层的接触电阻等。

? 欧姆内阻还与电池的几何尺寸、装配的紧密程度和电池的结构等因素有关，一般电池装配越紧密、电极间距离越小，欧姆内阻就越小；对于同一类的相同结构的电池，几何尺寸大的其欧姆内阻比几何尺寸小的电池要小。

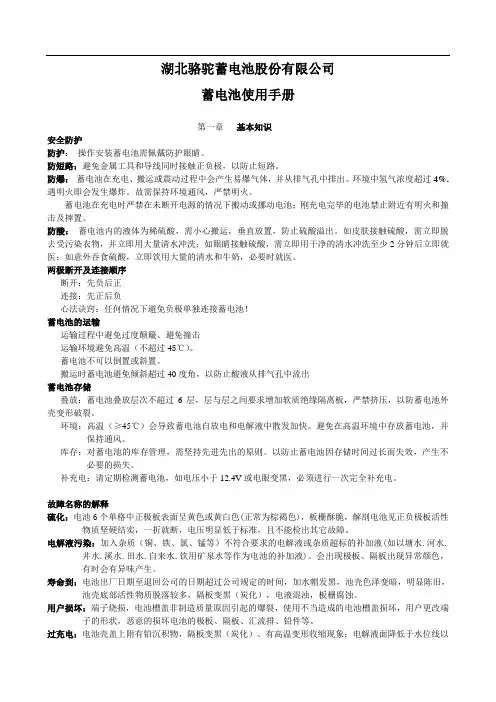

湖北骆驼蓄电池股份有限公司蓄电池使用手册第一章基本知识安全防护防护：操作安装蓄电池需佩戴防护眼睛。

防短路：避免金属工具和导线同时接触正负极，以防止短路。

防爆：蓄电池在充电、搬运或震动过程中会产生易爆气体，并从排气孔中排出。

环境中氢气浓度超过4%. 遇明火即会发生爆炸。

故需保持环境通风，严禁明火。

蓄电池在充电时严禁在未断开电源的情况下搬动或挪动电池；刚充电完毕的电池禁止附近有明火和撞击及摔置。

防酸：蓄电池内的液体为稀硫酸，需小心搬运，垂直放置，防止硫酸溢出。

如皮肤接触硫酸，需立即脱去受污染衣物，并立即用大量清水冲洗；如眼睛接触硫酸，需立即用干净的清水冲洗至少2分钟后立即就医；如意外吞食硫酸，立即饮用大量的清水和牛奶，必要时就医。

两极断开及连接顺序断开：先负后正连接：先正后负心法诀窍：任何情况下避免负极单独连接蓄电池！蓄电池的运输运输过程中避免过度颠簸、避免撞击运输环境避免高温（不超过45℃）。

蓄电池不可以倒置或斜置。

搬运时蓄电池避免倾斜超过40度角，以防止酸液从排气孔中流出蓄电池存储叠放：蓄电池叠放层次不超过6层，层与层之间要求增加软质绝缘隔离板，严禁挤压，以防蓄电池外壳变形破裂。

环境：高温（≥45℃）会导致蓄电池自放电和电解液中散发加快。

避免在高温环境中存放蓄电池，并保持通风。

库存：对蓄电池的库存管理，需坚持先进先出的原则。

以防止蓄电池因存储时间过长而失效，产生不必要的损失。

补充电：请定期检测蓄电池，如电压小于12.4V或电眼变黑，必须进行一次完全补充电。

故障名称的解释硫化：电池6个单格中正极板表面呈黄色或黄白色(正常为棕褐色)，板栅酥脆，解剖电池见正负极板活性物质坚硬结实，一折就断，电压明显低于标准，且不能检出其它故障。

电解液污染：加入杂质（铜、铁、氯、锰等）不符合要求的电解液或杂质超标的补加液(如以塘水.河水.井水.溪水.田水.自来水.饮用矿泉水等作为电池的补加液)。

会出现极板、隔板出现异常颜色，有时会有异味产生。

汽车电器习题库第一章蓄电池一、填空题1.汽车上有两个电源：一个是，一个是。

2.铅蓄电池主要由、、、、、等组成。

3.正负极板是由和组成。

4.充电终了时，正负极板上的硫酸铅已大部分转变为和。

5.铅蓄电池的端电压是直流电压表测得之间的电压值。

6.铅蓄电池的容量可分为和。

7.铅蓄电池的起动容量可分为和。

8.无需维护的铅蓄电池又叫。

9.铅蓄电池消耗水的途径有二：一是二是。

10.无需维护铅蓄电池在使用过程中主要是。

11.无需维护铅蓄电池的使用寿命一般在以上，是原有铅蓄电池的2倍多。

12.大电流放电的时间不能，每次起动时间不能超过，每次启动间隔不低于。

13.在使用中，尽量避免铅蓄电池的和长期处于，也不能长期处于状态下工作。

14.冬季使用铅蓄电池时，要特别注意保持，以免电解液相对密度，致使。

15.定期检查铅蓄电池，发现电解液相对密度不足时，可补加，液面过低时，应补加。

16.汽车电气设备共同的特点有四个：、、、。

17.铅酸蓄电池每个単格电池的标称电压为 V，正极板上的活性物质是，呈棕红色；负极板上的活性物质是海绵状的，呈青红色。

18.某铅酸蓄电池型号为6-QAW-65D，其标准电压为 V，额定容量为 Ah。

19.影响蓄电池容量的因素主要有、、和。

20.蓄电池的内阻大小反映了蓄电池带负载的能力。

在相同条件下，内阻越小，输出电流，带负载能力。

铅蓄电池的内阻包括电阻、电阻、电阻、电阻。

21．通常蓄电池的充电方法有充电、充电及充电三种。

22．配置电解液时，须先将放入容器，然后将缓慢地加入水中，并不断搅拌，严禁将倒入中；以免发生爆溅，伤害人体和腐蚀设备。

23．当往车上装蓄电池时，应先接电缆，再接电缆，以防工具搭铁引起短路。

24．在一个单格蓄电池中，负极板的片数总比正极板一片。

（填“多”或“少”）。

25、蓄电池放电程度的大小，可用密度计测量电解液的或用万用表测量蓄电池的正负极柱之间的来判断。

26、电解液由和按一定比例配制而成，充满电的蓄电池其电解液密度一般为 g/cm3。

汽车电气设备构造与维修实训教案第一章：汽车电气设备概述1.1 汽车电气设备的作用介绍汽车电气设备在汽车运行中的重要性理解电气设备对汽车性能的影响1.2 汽车电气设备的基本组成讲解发电机、起动机、点火系统、照明系统等基本组成部分分析各组成部分的功能及相互关系1.3 汽车电气设备的的发展趋势探讨新能源汽车电气设备的特点与挑战展望未来汽车电气设备的发展方向第二章：蓄电池构造与维修2.1 蓄电池的构造原理讲解蓄电池的内部结构、工作原理及性能指标理解蓄电池在汽车电气系统中的作用2.2 蓄电池的检查与维护介绍蓄电池的检查方法，如电压、容量等传授蓄电池维护技巧，如清洁、充电等2.3 蓄电池故障诊断与处理分析蓄电池常见故障原因及影响教授蓄电池故障排除方法及注意事项第三章：发电机与启动机构造与维修3.1 发电机的构造原理讲解发电机的内部结构、工作原理及性能指标理解发电机在汽车电气系统中的作用3.2 发电机的检查与维护介绍发电机的检查方法，如电压、电流等传授发电机维护技巧，如轴承润滑、电压调节等3.3 启动机的构造原理与维修讲解启动机的内部结构、工作原理及性能指标分析启动机故障原因及影响教授启动机故障排除方法及注意事项第四章：点火系统构造与维修4.1 点火系统的构造原理讲解点火系统的组成、工作原理及性能指标理解点火系统在汽车发动机中的作用4.2 点火系统的检查与维护介绍点火系统的检查方法，如火花塞、点火线圈等传授点火系统维护技巧，如更换火花塞、调整点火提前角等4.3 点火系统故障诊断与处理分析点火系统常见故障原因及影响教授点火系统故障排除方法及注意事项第五章：照明系统构造与维修5.1 照明系统的构造原理讲解照明系统的组成、工作原理及性能指标理解照明系统在汽车中的作用5.2 照明系统的检查与维护介绍照明系统的检查方法，如灯泡、线路等传授照明系统维护技巧，如更换灯泡、检查线路连接等5.3 照明系统故障诊断与处理分析照明系统常见故障原因及影响教授照明系统故障排除方法及注意事项第六章：汽车电路图识读与分析6.1 汽车电路图的基本组成讲解汽车电路图的常见符号、线路表示方法理解电路图在汽车电气维修中的重要性6.2 汽车电路图的识读方法介绍汽车电路图的识读步骤，如查找元件、分析线路等传授汽车电路图快速识别技巧6.3 汽车电路图分析与应用分析实际汽车电路图，如发电机、点火系统等教授电路图在汽车电气维修中的应用方法第七章：汽车电气设备故障诊断与检测7.1 汽车电气设备故障诊断方法讲解汽车电气设备故障诊断的常用方法，如直观诊断、仪器检测等理解故障诊断方法的选择与运用7.2 汽车电气设备故障检测工具与设备介绍汽车电气设备故障检测工具与设备的使用方法掌握故障检测工具与设备的选择与操作7.3 汽车电气设备故障案例分析分析实际汽车电气设备故障案例，如发电机不发电、启动机无法启动等教授故障案例在汽车电气维修中的应用方法第八章：汽车电气设备维修工艺与操作8.1 汽车电气设备维修工艺讲解汽车电气设备维修的基本工艺，如拆装、焊接、绝缘等理解维修工艺在汽车电气维修中的重要性8.2 汽车电气设备维修操作介绍汽车电气设备维修的常用操作方法，如线路维修、元件更换等掌握维修操作的步骤与注意事项8.3 汽车电气设备维修实例分析实际汽车电气设备维修实例，如发电机维修、点火系统维修等教授维修实例在汽车电气维修中的应用方法第九章：新能源汽车电气设备构造与维修9.1 新能源汽车电气设备概述讲解新能源汽车电气设备的特点与挑战理解新能源汽车电气设备在汽车运行中的重要性9.2 新能源汽车电气设备构造与原理介绍新能源汽车电气设备的基本组成，如电机、电池管理系统等讲解各组成部分的功能及相互关系9.3 新能源汽车电气设备维修技巧与注意事项分析新能源汽车电气设备维修的难点与要点教授新能源汽车电气设备维修的方法与注意事项第十章：汽车电气设备维修案例分析10.1 汽车电气设备维修案例概述讲解汽车电气设备维修案例的选取与分析方法理解维修案例在汽车电气维修中的指导作用10.2 汽车电气设备维修案例分析分析实际汽车电气设备维修案例，如发电机维修、点火系统维修等教授维修案例在汽车电气维修中的应用方法10.3 汽车电气设备维修经验与启示总结汽车电气设备维修的常见问题与解决方法分享汽车电气设备维修的经验与启示第十一章：汽车电气安全与环保11.1 汽车电气设备安全知识讲解汽车电气设备操作中的安全注意事项理解电气设备故障可能带来的安全隐患11.2 汽车电气设备环保要求介绍汽车电气设备维修中对环境保护的要求掌握废旧材料和有害物质的正确处理方法11.3 安全与环保在汽车电气维修中的应用分析实际汽车电气维修中的安全与环保案例教授如何在汽车电气维修中实施安全与环保措施第十二章：汽车电气设备维修职业道德与规范12.1 汽车电气设备维修职业道德讲解汽车电气设备维修职业道德的重要性理解维修工作中的责任与义务12.2 汽车电气设备维修规范介绍汽车电气设备维修的标准流程与规范掌握维修操作的标准化方法与技巧12.3 职业道德与规范在汽车电气维修中的应用分析实际汽车电气维修中的职业道德与规范案例教授如何在汽车电气维修中实施职业道德与规范第十三章：汽车电气设备维修技术发展动态13.1 新技术在汽车电气设备中的应用讲解最新汽车电气设备技术的发展趋势理解新技术对汽车电气设备维修的影响13.2 汽车电气设备维修技术的创新介绍汽车电气设备维修技术中的创新点掌握新型维修技术的方法与技巧13.3 维修技术发展动态在汽车电气维修中的应用分析实际汽车电气维修中新技术的应用案例教授如何在汽车电气维修中应用维修技术发展动态第十四章：汽车电气设备维修实战演练14.1 汽车电气设备维修实操环境布置讲解汽车电气设备维修实操的环境要求与布置理解实操环境对维修工作的重要性14.2 汽车电气设备维修实操过程介绍汽车电气设备维修实操的步骤与方法掌握实操过程中的注意事项与技巧14.3 汽车电气设备维修实战案例分析实际汽车电气设备维修的实战案例教授如何在汽车电气维修中实施实战演练第十五章：汽车电气设备维修评估与售后服务15.1 汽车电气设备维修评估讲解汽车电气设备维修评估的方法与指标理解评估对汽车电气维修质量的重要性15.2 汽车电气设备维修售后服务介绍汽车电气设备维修售后服务的流程与要求掌握售后服务的技巧与方法15.3 维修评估与售后服务在汽车电气维修中的应用分析实际汽车电气维修中评估与售后服务的案例教授如何在汽车电气维修中实施评估与售后服务重点和难点解析本教案全面介绍了汽车电气设备构造与维修实训的知识，分为十五个章节。

汽车电器习题及答案第一部分习题部分第一章蓄电池一、填空题1．蓄电池单格电压为 2 伏，12伏的蓄电池由 6 个单格组成。

2．通常蓄电池的充电方法有定电压充电、定电流充电及脉冲快速充电三种。

3．配置电解液时，须先将蒸馏水放入容器，然后将浓硫酸缓慢地加入水中，并不断搅拌，严禁将蒸馏水倒入浓硫酸中；以免发生爆溅，伤害人体和腐蚀设备。

4．蓄电池的工作特性包括放电特性、充电特性。

5．当往车上装蓄电池时，应先接起动机电缆，再接搭铁电缆，以防工具搭铁引起强烈点火花。

6．在一个单格蓄电池中，负极板的片数总比正极板多一片。

（填“多”或“少”）。

7．将蓄电池的正负极板各插入一片到电解液中，即可获得 12V 的电动势。

二、单项选择题1．对蓄电池进行充电时，如果选择的是定压充电方法，12V电池需要的充电电压应为（ D ）。

A、7.5VB、10VC、12.5VD、15V2．把正、负极板各一片浸入电解液中，可获得几伏的电势？（ C ） A、lV B、1.5V C、2V D、3V3．连接条的作用是将蓄电池的各个单格电池连接起来，＋12V和24Ⅴ蓄电池各用了多少个连接条？（ C ）A、5，10B、6， 10C、5， 11；D、6，11 4．蓄电池提高极板活性物质表面积的方法有（ A ）。

A、增加极板片数B、减少极板片数C、加稀硫酸D、加蒸馏水 5．冬季，在不结冰的前提下，应尽可能采用（ C ）相对密度的电解液。

A、稍高 B、较高C、较低D、稍低 6．从汽车上拆卸蓄电池时，应先拆（ B ），后拆（ A ）。

A、起动线缆B、搭铁C、较低D、稍低7．蓄电池放电是将化学能转变为电能的过程，其电流流动方向为（ C ）A、电池正极→负极→负载；B、负极→负载→正极；C、电池正极→负载→电池负极。

8．蓄电池充电是将电能转化为化学能的过程，其电流流动方向为（ D ）A、充电电源正极→蓄电池正极→蓄电池负极→充电电源负极； B、充电电源负极→蓄电池正极→蓄电池负极→充电电源正极；C、充电电源正极→负载→蓄电池负极→蓄电池正极→充电电源负极；D、充电电源正极→蓄电池正极→电解液→蓄电池负极→充电电源负极。
