雷达数据处理与解释

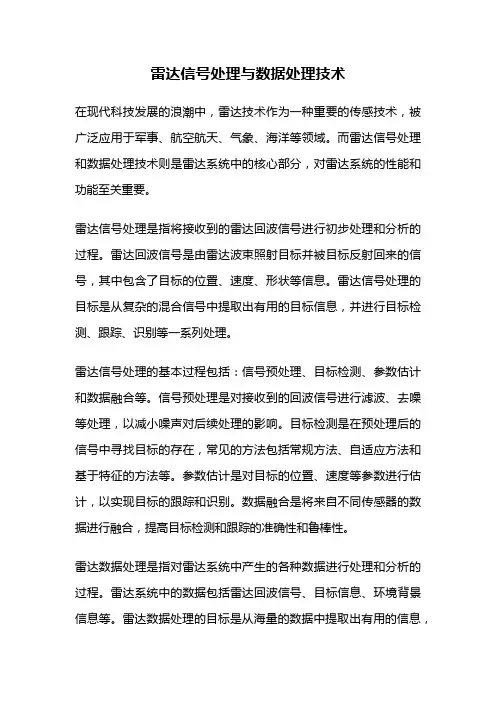

雷达信号处理与数据处理技术在现代科技发展的浪潮中，雷达技术作为一种重要的传感技术，被广泛应用于军事、航空航天、气象、海洋等领域。

而雷达信号处理和数据处理技术则是雷达系统中的核心部分，对雷达系统的性能和功能至关重要。

雷达信号处理是指将接收到的雷达回波信号进行初步处理和分析的过程。

雷达回波信号是由雷达波束照射目标并被目标反射回来的信号，其中包含了目标的位置、速度、形状等信息。

雷达信号处理的目标是从复杂的混合信号中提取出有用的目标信息，并进行目标检测、跟踪、识别等一系列处理。

雷达信号处理的基本过程包括：信号预处理、目标检测、参数估计和数据融合等。

信号预处理是对接收到的回波信号进行滤波、去噪等处理，以减小噪声对后续处理的影响。

目标检测是在预处理后的信号中寻找目标的存在，常见的方法包括常规方法、自适应方法和基于特征的方法等。

参数估计是对目标的位置、速度等参数进行估计，以实现目标的跟踪和识别。

数据融合是将来自不同传感器的数据进行融合，提高目标检测和跟踪的准确性和鲁棒性。

雷达数据处理是指对雷达系统中产生的各种数据进行处理和分析的过程。

雷达系统中的数据包括雷达回波信号、目标信息、环境背景信息等。

雷达数据处理的目标是从海量的数据中提取出有用的信息，并进行目标识别、目标定位、目标追踪等应用。

雷达数据处理的基本过程包括：数据预处理、特征提取、目标识别和数据分析等。

数据预处理是对原始数据进行滤波、降噪等处理，以提高后续处理的效果。

特征提取是从预处理后的数据中提取出与目标特征相关的信息，常见的特征包括幅度、相位、频率等。

目标识别是根据特征信息判断目标的类别和属性，常见的方法包括模式识别、机器学习等。

数据分析是对识别出的目标信息进行统计和分析，以得出结论和预测。

雷达信号处理和数据处理技术的发展，为雷达系统的性能和功能提供了强大的支持。

通过不断创新和改进，雷达系统在目标检测和跟踪、目标识别和定位等方面取得了显著的进展。

然而，随着雷达技术的不断发展，也面临着更多的挑战和需求。

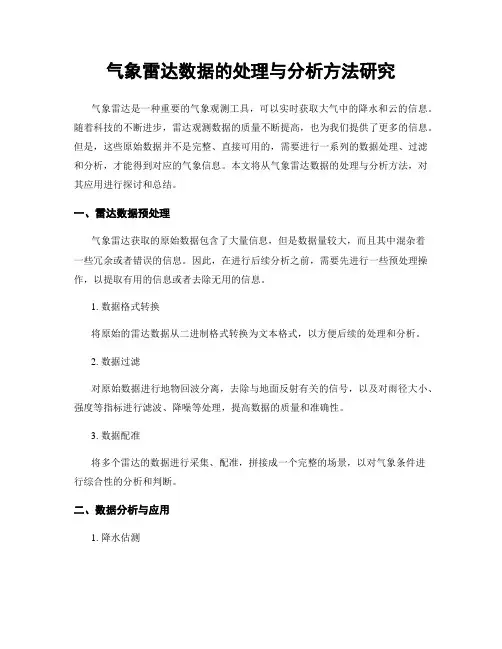

气象雷达数据的处理与分析方法研究气象雷达是一种重要的气象观测工具，可以实时获取大气中的降水和云的信息。

随着科技的不断进步，雷达观测数据的质量不断提高，也为我们提供了更多的信息。

但是，这些原始数据并不是完整、直接可用的，需要进行一系列的数据处理、过滤和分析，才能得到对应的气象信息。

本文将从气象雷达数据的处理与分析方法，对其应用进行探讨和总结。

一、雷达数据预处理气象雷达获取的原始数据包含了大量信息，但是数据量较大，而且其中混杂着一些冗余或者错误的信息。

因此，在进行后续分析之前，需要先进行一些预处理操作，以提取有用的信息或者去除无用的信息。

1. 数据格式转换将原始的雷达数据从二进制格式转换为文本格式，以方便后续的处理和分析。

2. 数据过滤对原始数据进行地物回波分离，去除与地面反射有关的信号，以及对雨径大小、强度等指标进行滤波、降噪等处理，提高数据的质量和准确性。

3. 数据配准将多个雷达的数据进行采集、配准，拼接成一个完整的场景，以对气象条件进行综合性的分析和判断。

二、数据分析与应用1. 降水估测气象雷达在降水监测与预报中担任着重要的角色。

常见的降水估测方法有积分反射率-降水强度关系法、基于反射率的距平法、极端值回归法等，这些方法都基于对雷达数据进行计算、拟合、回归等处理操作，以得到对应的降水强度和区域分布情况。

2. 利用径向速度估测风场除了对降水的估测外，气象雷达的另一个重要应用是估算大气中的风场信息。

大气中的颗粒物在运动过程中会受到风的作用，从而产生一个径向的速度分量。

气象雷达利用这个办法可以对风速进行反演，从而实现大气中风场的监测与估算。

3. 识别云和降水利用雷达数据，可以将云和降水分别进行识别和判别。

其中，云的特征主要体现在反射率的大小、垂直延伸程度、水平移动速度等方面，而降水主要体现在反射率的空间分布、体积、持续时间等方面。

4. 暴雨监测预警对于暴雨等极端天气的监测预警，气象雷达也有着重要的应用。

激光雷达的数据处理与应用一、激光雷达概述激光雷达（LIDAR）是一种利用激光束扫描物体并测量距离、速度和方向的遥感技术。

它有着高精度、高分辨率、远距离、全天候、三维数据等优点，广泛应用于机器人、自动驾驶、测绘、地质勘探、城市规划等领域。

二、激光雷达数据处理激光雷达所采集的数据一般为三维点云数据，是由一个光束扫描得到的数据集合。

点云数据的处理主要包括数据去噪、地面提取、特征提取、点云配准等步骤。

1. 数据去噪数据去噪是点云处理过程中的重要一步，可以提高后续处理的效率和数据的准确性。

常见的数据去噪方法有Hampel滤波、高斯滤波、形态学滤波等。

2. 地面提取激光雷达所采集的点云数据中包含了地面、建筑物、植被等信息。

在机器人、自动驾驶等应用场景中，地面信息是非常重要的。

地面提取可以采用基于聚类、分割、曲面拟合等方法，例如RANSAC算法、最小二乘法等。

3. 特征提取在机器人、自动驾驶等场景中，需要从点云数据中提取出一些特征信息，例如建筑物的角点、墙面等信息。

特征提取可以采用Harris角点检测、SIFT、SURF等方法。

4. 点云配准激光雷达常常需要在不同的时间、位置、角度下采集数据，不同数据之间需要进行配准。

点云配准可以采用基于特征的配准、基于ICP（Iterative Closest Point）的配准等方法。

三、激光雷达应用激光雷达的广泛应用使其逐渐成为人工智能、机器人、自动驾驶等领域的重要技术之一。

下面列举几个典型的应用案例。

1. 机器人导航激光雷达可以用于机器人的导航和避障。

机器人通过激光雷达获取周围环境信息，结合自身运动状态，利用SLAM （Simultaneous Localization And Mapping）算法构建环境地图，实现自主导航。

2. 自动驾驶激光雷达是自动驾驶系统中不可或缺的部分。

它可以获取周围环境信息，包括道路、车辆、行人等，实现自动驾驶车辆的感知与决策。

3. 测绘激光雷达可以用于地形测量、海洋勘探、空中摄影等测绘领域。

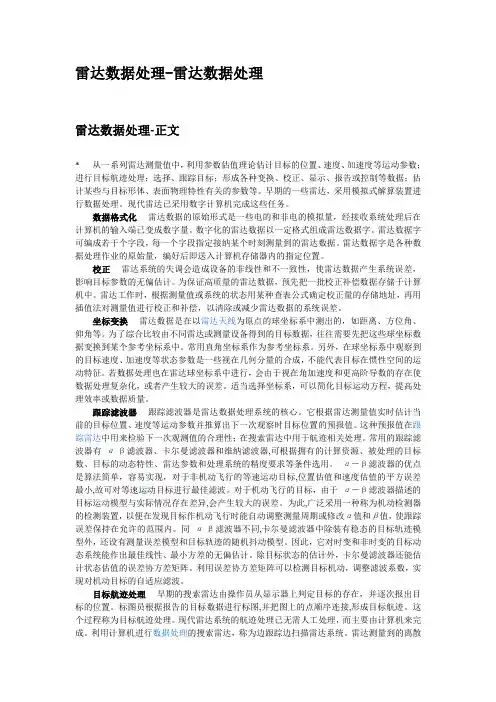

雷达数据处理-雷达数据处理雷达数据处理-正文*从一系列雷达测量值中，利用参数估值理论估计目标的位置、速度、加速度等运动参数；进行目标航迹处理；选择、跟踪目标；形成各种变换、校正、显示、报告或控制等数据；估计某些与目标形体、表面物理特性有关的参数等。

早期的一些雷达，采用模拟式解算装置进行数据处理。

现代雷达已采用数字计算机完成这些任务。

数据格式化雷达数据的原始形式是一些电的和非电的模拟量，经接收系统处理后在计算机的输入端已变成数字量。

数字化的雷达数据以一定格式组成雷达数据字。

雷达数据字可编成若干个字段，每一个字段指定接纳某个时刻测量到的雷达数据。

雷达数据字是各种数据处理作业的原始量，编好后即送入计算机存储器内的指定位置。

校正雷达系统的失调会造成设备的非线性和不一致性，使雷达数据产生系统误差，影响目标参数的无偏估计。

为保证高质量的雷达数据，预先把一批校正补偿数据存储于计算机中。

雷达工作时，根据测量值或系统的状态用某种查表公式确定校正量的存储地址，再用插值法对测量值进行校正和补偿，以清除或减少雷达数据的系统误差。

坐标变换雷达数据是在以雷达天线为原点的球坐标系中测出的，如距离、方位角、仰角等。

为了综合比较由不同雷达或测量设备得到的目标数据，往往需要先把这些球坐标数据变换到某个参考坐标系中。

常用直角坐标系作为参考坐标系。

另外，在球坐标系中观察到的目标速度、加速度等状态参数是一些视在几何分量的合成，不能代表目标在惯性空间的运动特征。

若数据处理也在雷达球坐标系中进行，会由于视在角加速度和更高阶导数的存在使数据处理复杂化，或者产生较大的误差。

适当选择坐标系，可以简化目标运动方程，提高处理效率或数据质量。

跟踪滤波器跟踪滤波器是雷达数据处理系统的核心。

它根据雷达测量值实时估计当前的目标位置、速度等运动参数并推算出下一次观察时目标位置的预报值。

这种预报值在跟踪雷达中用来检验下一次观测值的合理性；在搜索雷达中用于航迹相关处理。

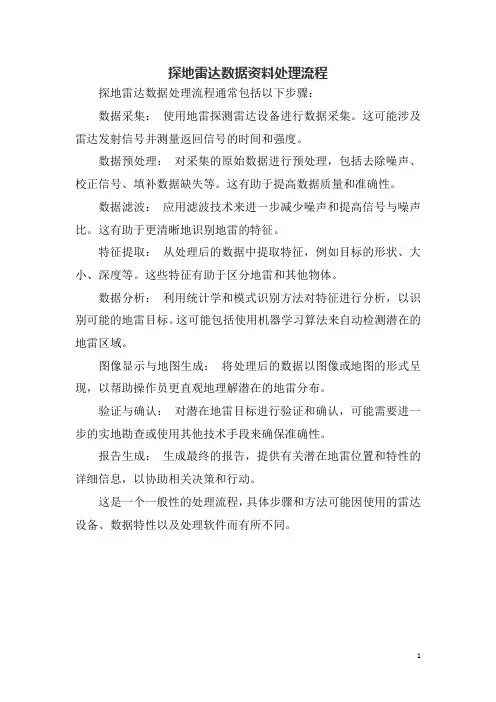

探地雷达数据资料处理流程
探地雷达数据处理流程通常包括以下步骤：
数据采集：使用地雷探测雷达设备进行数据采集。

这可能涉及雷达发射信号并测量返回信号的时间和强度。

数据预处理：对采集的原始数据进行预处理，包括去除噪声、校正信号、填补数据缺失等。

这有助于提高数据质量和准确性。

数据滤波：应用滤波技术来进一步减少噪声和提高信号与噪声比。

这有助于更清晰地识别地雷的特征。

特征提取：从处理后的数据中提取特征，例如目标的形状、大小、深度等。

这些特征有助于区分地雷和其他物体。

数据分析：利用统计学和模式识别方法对特征进行分析，以识别可能的地雷目标。

这可能包括使用机器学习算法来自动检测潜在的地雷区域。

图像显示与地图生成：将处理后的数据以图像或地图的形式呈现，以帮助操作员更直观地理解潜在的地雷分布。

验证与确认：对潜在地雷目标进行验证和确认，可能需要进一步的实地勘查或使用其他技术手段来确保准确性。

报告生成：生成最终的报告，提供有关潜在地雷位置和特性的详细信息，以协助相关决策和行动。

这是一个一般性的处理流程，具体步骤和方法可能因使用的雷达设备、数据特性以及处理软件而有所不同。

1。

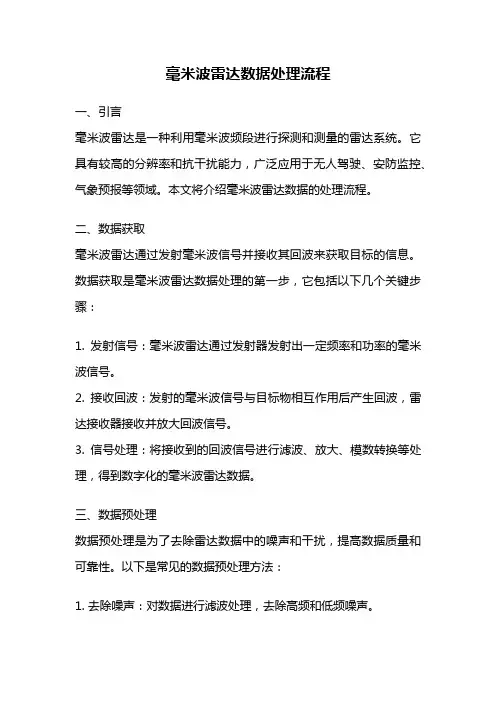

毫米波雷达数据处理流程一、引言毫米波雷达是一种利用毫米波频段进行探测和测量的雷达系统。

它具有较高的分辨率和抗干扰能力，广泛应用于无人驾驶、安防监控、气象预报等领域。

本文将介绍毫米波雷达数据的处理流程。

二、数据获取毫米波雷达通过发射毫米波信号并接收其回波来获取目标的信息。

数据获取是毫米波雷达数据处理的第一步，它包括以下几个关键步骤：1. 发射信号：毫米波雷达通过发射器发射出一定频率和功率的毫米波信号。

2. 接收回波：发射的毫米波信号与目标物相互作用后产生回波，雷达接收器接收并放大回波信号。

3. 信号处理：将接收到的回波信号进行滤波、放大、模数转换等处理，得到数字化的毫米波雷达数据。

三、数据预处理数据预处理是为了去除雷达数据中的噪声和干扰，提高数据质量和可靠性。

以下是常见的数据预处理方法：1. 去除噪声：对数据进行滤波处理，去除高频和低频噪声。

2. 幅度校正：对数据进行幅度校正，消除因距离衰减引起的信号强度误差。

3. 目标检测：通过阈值分割、边缘检测等方法检测目标物体，并提取目标的位置和尺寸信息。

四、数据解析数据解析是将预处理后的数据转化为目标的物理量信息，例如目标的距离、速度、角度等。

以下是常见的数据解析方法：1. 距离解析：通过测量回波的时间延迟，计算目标与雷达的距离。

2. 速度解析：通过测量回波的多普勒频移，计算目标的速度。

3. 角度解析：通过多个接收天线或扫描天线阵列，测量回波的到达方向，计算目标的角度。

五、目标跟踪目标跟踪是对雷达探测到的目标进行持续追踪和识别。

目标跟踪的主要任务是将连续的雷达数据与目标进行关联，确定目标的轨迹和运动状态。

以下是常见的目标跟踪方法：1. 卡尔曼滤波：利用卡尔曼滤波器对目标的状态进行估计和预测，实现目标的跟踪。

2. 粒子滤波：通过一组随机粒子对目标的状态进行采样和估计，实现目标的跟踪。

3. 关联算法：通过匹配目标的特征或轨迹，将连续的雷达数据与目标进行关联，实现目标的跟踪。

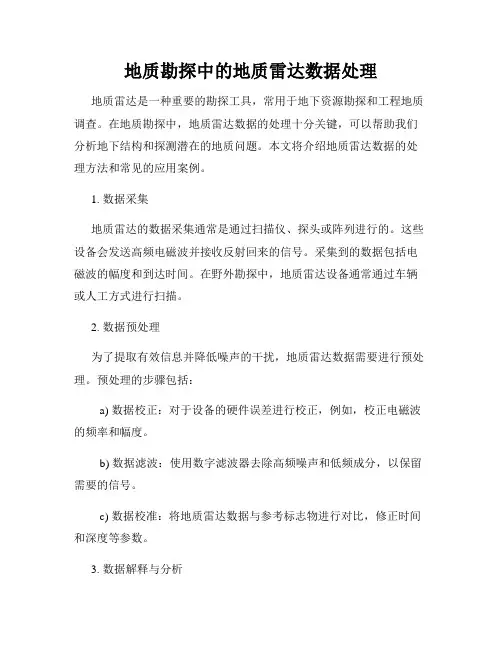

地质勘探中的地质雷达数据处理地质雷达是一种重要的勘探工具，常用于地下资源勘探和工程地质调查。

在地质勘探中，地质雷达数据的处理十分关键，可以帮助我们分析地下结构和探测潜在的地质问题。

本文将介绍地质雷达数据的处理方法和常见的应用案例。

1. 数据采集地质雷达的数据采集通常是通过扫描仪、探头或阵列进行的。

这些设备会发送高频电磁波并接收反射回来的信号。

采集到的数据包括电磁波的幅度和到达时间。

在野外勘探中，地质雷达设备通常通过车辆或人工方式进行扫描。

2. 数据预处理为了提取有效信息并降低噪声的干扰，地质雷达数据需要进行预处理。

预处理的步骤包括：a) 数据校正：对于设备的硬件误差进行校正，例如，校正电磁波的频率和幅度。

b) 数据滤波：使用数字滤波器去除高频噪声和低频成分，以保留需要的信号。

c) 数据校准：将地质雷达数据与参考标志物进行对比，修正时间和深度等参数。

3. 数据解释与分析在地质雷达数据处理的过程中，数据解释与分析是十分重要的环节。

根据数据特征和采集目的，可以进行以下分析：a) 反射和回波分析：分析地下反射或回波的特征和模式，确定可能的地下结构或矿物。

b) 地震学分析：利用地质雷达数据进行地震学分析，研究地下地质构造的特征，如断层、褶皱等。

4. 数据可视化为了更好地理解和展示地质雷达数据，常常需要将其可视化。

常见的地质雷达数据可视化方法包括：a) 剖面图：将采集到的数据在横向和纵向上绘制出来，形成地下剖面图。

b) 等深线图：根据反射强度和深度等绘制等深线，用来表示地下结构的分布。

c) 三维模型：利用地质雷达数据生成地下三维模型，以更直观地展示地下结构。

5. 应用案例地质雷达数据处理在各个地质领域都有广泛的应用。

以下是两个常见的应用案例：a) 矿产勘探：地质雷达可以用来确定矿床的位置、储量和含矿岩石的特征，有助于指导矿产开采。

b) 工程勘察：地质雷达可检测地下障碍物（如管道、洞穴、地下水等），为工程建设提供基础数据。

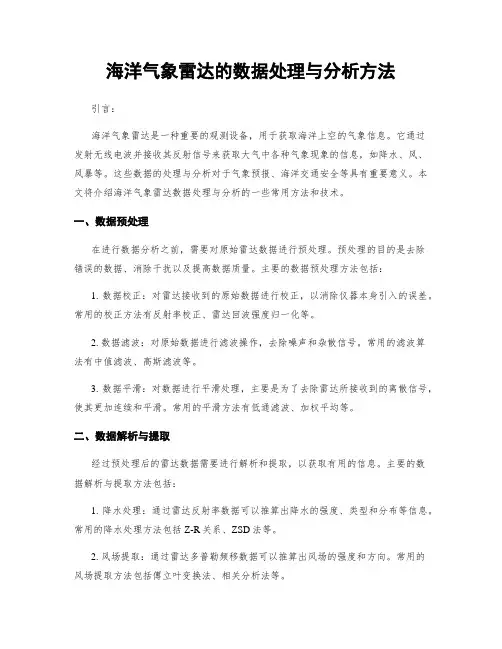

海洋气象雷达的数据处理与分析方法引言：海洋气象雷达是一种重要的观测设备，用于获取海洋上空的气象信息。

它通过发射无线电波并接收其反射信号来获取大气中各种气象现象的信息，如降水、风、风暴等。

这些数据的处理与分析对于气象预报、海洋交通安全等具有重要意义。

本文将介绍海洋气象雷达数据处理与分析的一些常用方法和技术。

一、数据预处理在进行数据分析之前，需要对原始雷达数据进行预处理。

预处理的目的是去除错误的数据、消除干扰以及提高数据质量。

主要的数据预处理方法包括：1. 数据校正：对雷达接收到的原始数据进行校正，以消除仪器本身引入的误差。

常用的校正方法有反射率校正、雷达回波强度归一化等。

2. 数据滤波：对原始数据进行滤波操作，去除噪声和杂散信号。

常用的滤波算法有中值滤波、高斯滤波等。

3. 数据平滑：对数据进行平滑处理，主要是为了去除雷达所接收到的离散信号，使其更加连续和平滑。

常用的平滑方法有低通滤波、加权平均等。

二、数据解析与提取经过预处理后的雷达数据需要进行解析和提取，以获取有用的信息。

主要的数据解析与提取方法包括：1. 降水处理：通过雷达反射率数据可以推算出降水的强度、类型和分布等信息。

常用的降水处理方法包括Z-R关系、ZSD法等。

2. 风场提取：通过雷达多普勒频移数据可以推算出风场的强度和方向。

常用的风场提取方法包括傅立叶变换法、相关分析法等。

3. 气旋检测：利用雷达数据可以检测出海洋上的气旋和风暴等天气现象。

常用的气旋检测方法包括相位相关法、速度剖面法等。

三、数据分析与应用在得到目标数据后，需要进一步进行数据分析和应用。

主要的数据分析与应用方法包括：1. 气象预报：通过分析雷达数据，可以预测未来一段时间内的降水、风暴等气象现象，提供天气预报服务。

常用的气象预报方法包括回归分析法、机器学习算法等。

2. 海洋交通安全：通过分析风场、海浪等信息，可以提供海洋交通安全预警服务。

常用的海洋交通安全方法包括海浪预测、风场预测等。

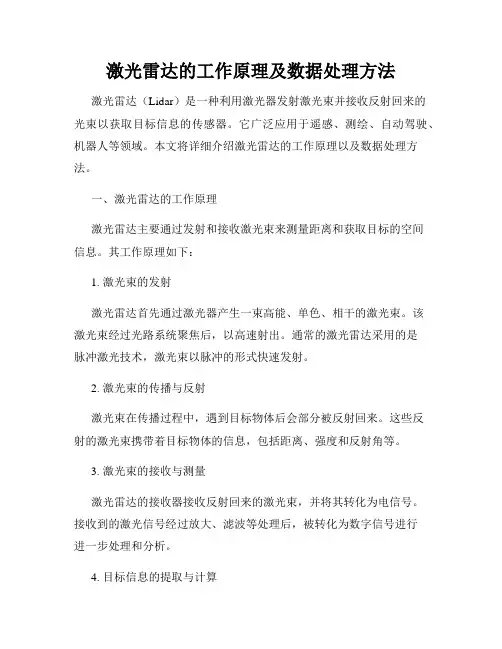

激光雷达的工作原理及数据处理方法激光雷达（Lidar）是一种利用激光器发射激光束并接收反射回来的光束以获取目标信息的传感器。

它广泛应用于遥感、测绘、自动驾驶、机器人等领域。

本文将详细介绍激光雷达的工作原理以及数据处理方法。

一、激光雷达的工作原理激光雷达主要通过发射和接收激光束来测量距离和获取目标的空间信息。

其工作原理如下：1. 激光束的发射激光雷达首先通过激光器产生一束高能、单色、相干的激光束。

该激光束经过光路系统聚焦后，以高速射出。

通常的激光雷达采用的是脉冲激光技术，激光束以脉冲的形式快速发射。

2. 激光束的传播与反射激光束在传播过程中，遇到目标物体后会部分被反射回来。

这些反射的激光束携带着目标物体的信息，包括距离、强度和反射角等。

3. 激光束的接收与测量激光雷达的接收器接收反射回来的激光束，并将其转化为电信号。

接收到的激光信号经过放大、滤波等处理后，被转化为数字信号进行进一步处理和分析。

4. 目标信息的提取与计算通过对接收到的激光信号进行时间测量，可以计算出激光束从发射到接收的时间差，进而得到目标物体与激光雷达之间的距离。

同时，激光雷达还可以通过测量反射激光的强度，获取目标物体的表面特征信息。

二、激光雷达的数据处理方法激光雷达获取的数据通常以点云（Point Cloud）的形式呈现。

点云数据是由大量的离散点构成的三维坐标信息，可以反映目标物体的形状、位置和细节等。

对于激光雷达数据的处理，常见的方法包括：1. 数据滤波激光雷达采集的原始数据中，通常会包含一些噪声点或异常点。

为了提高数据的质量，需要进行数据滤波处理。

滤波算法可以通过去除离群点、消除重复点和平滑曲线等方式，提取出目标物体的真实形态。

2. 点云配准当使用多个激光雷达设备或连续采集点云数据时，需要将不同位置或时间的点云进行配准。

点云配准可以通过地面特征或边缘特征的匹配，将多个点云数据对齐，形成一个整体的场景。

3. 物体分割和识别通过对点云数据的分割和分类，可以将不同的目标物体提取出来，并进行识别和分析。

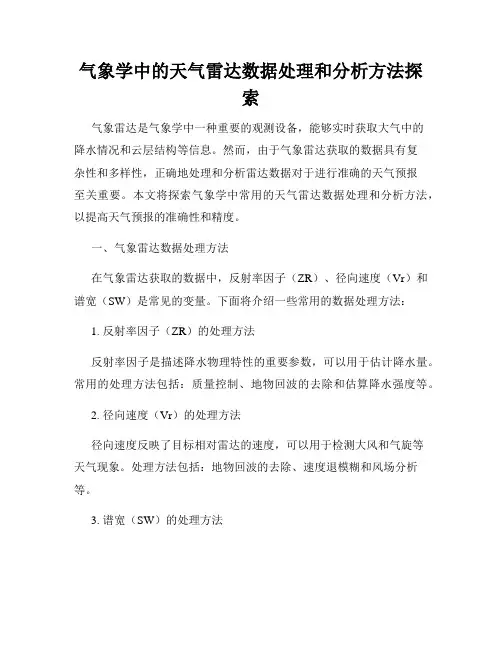

气象学中的天气雷达数据处理和分析方法探索气象雷达是气象学中一种重要的观测设备，能够实时获取大气中的降水情况和云层结构等信息。

然而，由于气象雷达获取的数据具有复杂性和多样性，正确地处理和分析雷达数据对于进行准确的天气预报至关重要。

本文将探索气象学中常用的天气雷达数据处理和分析方法，以提高天气预报的准确性和精度。

一、气象雷达数据处理方法在气象雷达获取的数据中，反射率因子（ZR）、径向速度（Vr）和谱宽（SW）是常见的变量。

下面将介绍一些常用的数据处理方法：1. 反射率因子（ZR）的处理方法反射率因子是描述降水物理特性的重要参数，可以用于估计降水量。

常用的处理方法包括：质量控制、地物回波的去除和估算降水强度等。

2. 径向速度（Vr）的处理方法径向速度反映了目标相对雷达的速度，可以用于检测大风和气旋等天气现象。

处理方法包括：地物回波的去除、速度退模糊和风场分析等。

3. 谱宽（SW）的处理方法谱宽反映了目标的速度离散程度，对天气现象的分析有一定的意义。

常用的处理方法包括：去除地物回波的影响、谱宽径向滤波和谱宽的趋势分析等。

二、天气雷达数据分析方法基于气象雷达数据进行天气分析可以为天气预报提供重要的依据。

下面将介绍几种常用的数据分析方法：1. 雷达回波的特征提取通过对雷达回波的特征提取，可以获得各种天气系统的信息。

常用的特征包括：回波高度、回波面积、回波强度、回波核心和回波分布等。

2. 雷达数据的降水估算通过对雷达数据的处理和分析，可以估算出降水量。

常用的降水估算方法包括：反射率—降水强度关系的建立、多普勒雷达的降水估算和混合反射率—降水估算等。

3. 雷达数据的图像分析利用雷达数据生成图像，可以直观地观测天气系统的发展和演变趋势。

图像分析方法包括：降水图像分析、风场图像分析和回波分布图像分析等。

三、数据处理与分析工具为了有效地处理和分析天气雷达数据，需要借助一些专业的工具。

以下是几种常用的工具：1. 雷达数据处理软件例如，NEXRAD Level Ⅱ数据可以使用雷达数据处理软件进行质控和仰角分解等处理。

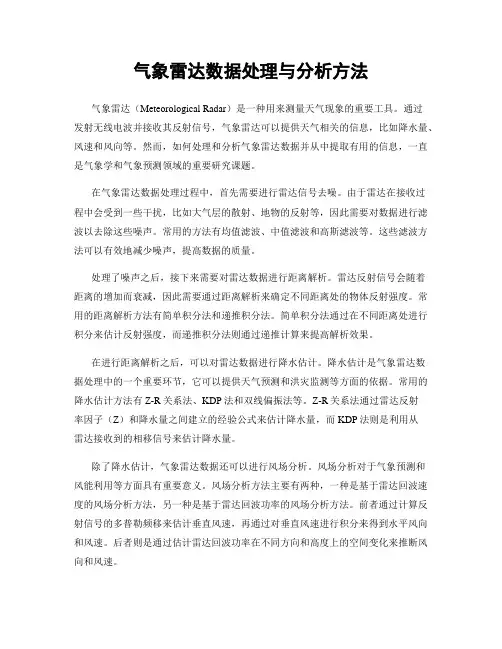

气象雷达数据处理与分析方法气象雷达（Meteorological Radar）是一种用来测量天气现象的重要工具。

通过发射无线电波并接收其反射信号，气象雷达可以提供天气相关的信息，比如降水量、风速和风向等。

然而，如何处理和分析气象雷达数据并从中提取有用的信息，一直是气象学和气象预测领域的重要研究课题。

在气象雷达数据处理过程中，首先需要进行雷达信号去噪。

由于雷达在接收过程中会受到一些干扰，比如大气层的散射、地物的反射等，因此需要对数据进行滤波以去除这些噪声。

常用的方法有均值滤波、中值滤波和高斯滤波等。

这些滤波方法可以有效地减少噪声，提高数据的质量。

处理了噪声之后，接下来需要对雷达数据进行距离解析。

雷达反射信号会随着距离的增加而衰减，因此需要通过距离解析来确定不同距离处的物体反射强度。

常用的距离解析方法有简单积分法和递推积分法。

简单积分法通过在不同距离处进行积分来估计反射强度，而递推积分法则通过递推计算来提高解析效果。

在进行距离解析之后，可以对雷达数据进行降水估计。

降水估计是气象雷达数据处理中的一个重要环节，它可以提供天气预测和洪灾监测等方面的依据。

常用的降水估计方法有Z-R关系法、KDP法和双线偏振法等。

Z-R关系法通过雷达反射率因子（Z）和降水量之间建立的经验公式来估计降水量，而KDP法则是利用从雷达接收到的相移信号来估计降水量。

除了降水估计，气象雷达数据还可以进行风场分析。

风场分析对于气象预测和风能利用等方面具有重要意义。

风场分析方法主要有两种，一种是基于雷达回波速度的风场分析方法，另一种是基于雷达回波功率的风场分析方法。

前者通过计算反射信号的多普勒频移来估计垂直风速，再通过对垂直风速进行积分来得到水平风向和风速。

后者则是通过估计雷达回波功率在不同方向和高度上的空间变化来推断风向和风速。

此外，气象雷达数据还可以用于探测天气现象，比如雷暴、冰雹和龙卷风等。

这些天气现象对人们的生活和生产具有重要影响，因此对其进行准确判断和预测十分关键。

地质勘探中的地质雷达数据解释方法地质雷达是一种常用的地质勘探工具，它可以通过发送电磁波并测量其反射信号来获取地下物质的信息。

在地质雷达数据解释中，为了准确地分析和识别地下特征，需要采用一些特定的方法和技巧。

本文将介绍几种常见的地质雷达数据解释方法。

一、地质雷达数据采集与处理地质雷达数据采集阶段是整个数据解释过程的基础。

在野外勘探中，需要将地质雷达设备沿特定路径移动，通过不断发射和接收信号，采集地下反射信号。

采集到的数据需要进行后处理，包括去除噪声、校正和滤波等。

二、直接波去除与覆盖剖面提取在地质雷达数据中，直接波是由雷达信号直接穿透地下并返回接收器的波。

在解释数据时，需要将直接波从数据中去除，以便更好地分析反射波。

直接波去除的方法包括基于时域分析的滤波和基于相对位置的波形相加法。

另外，覆盖剖面提取是解释地质雷达数据的常用方法之一。

通过对相邻剖面进行对比分析，可以提取出覆盖面的位置和特征。

覆盖剖面提取有助于识别地下的人工结构和地下管线等信息。

该方法通常结合其他地质数据进行分析，以提高数据解释的准确性。

三、反射波解读与地下介质分析反射波是地质雷达数据中最主要的信息来源，通过解读反射波可以获取地下介质的性质和结构。

反射波解读通常包括波形解读和振幅解读两个方面。

波形解读是指通过分析波形的特征来推断地下介质的性质。

地质雷达数据波形反映了地下界面的反射特征，通过分析波形的形状、频率和振幅等信息，可以判断地下介质的类型、深度和形态。

振幅解读是指通过分析反射波的振幅变化来推测地下介质的性质。

地质雷达数据中，反射波的振幅受到地下介质的电导率、介电常数以及反射界面的形态等因素的影响。

通过振幅解读，可以推测地下介质的含水量、密度以及岩性变化等信息。

四、层析成像与全波形反演地质雷达数据的层析成像是一种常用的数据解释方法，其原理是通过数学反演，根据地下介质对雷达波的反射和折射特性，重建地质边界的几何形态和电性参数。

全波形反演是一种基于地质雷达数据的正演模拟和观测数据拟合的方法。

探地雷达数据采集以及解释山东大学岩土中心第1章．探地雷达简介1．1工作基本原理探地雷达（Ground Penetrating Radar，简称GPR）是利用频率介于106～109Hz的无线电波来确定地下介质的一种地球物理探测仪器。

随着微电子技术和信号处理技术的不断发展，探地雷达技术被广泛应用于工程地质勘察、建筑结构调查、公路工程质量检测、地下管线探测等众多领域。

探地雷达的基本原理如图1所示。

发射天线将高频短脉冲电磁波定向送入地下，电磁波在传播过程中遇到存在电性差异的地层或目标体就会发生反射和透射，接收天线收到反射波信号并将其数字化，然后由电脑以反射波波形的形式记录下来。

对所采集的数据进行相应的处理后，可根据反射波的旅行时间、幅度和波形，判断地下目标体的空间位置、结构及其分布。

探地雷达是在对反射波形特性分析的基础上来判断地下目标体的，所以其探测效果主要取决于地下目标体与周围介质的电性差异、电磁波的衰减程度、目标体的埋深以及外部干扰的强弱等。

其中，目标体与介质间的电性差异越大，二者的界面就越清晰，表现在雷达剖面图上就是同相轴不连续。

可以说，目标体与周围介质之间的电性差异是探地雷达探测的基本条件。

图1 探地雷达基本原理1．2电磁波传播特征探地雷达的电磁脉冲在介质中的传播速度为：v=其中c为电磁波在空气中的传播速度，ε为介质的介电常数，常见介质的介电常数如表1所示。

材质相对介电常数材质相对介电常数粉质粘土 6 水81干砂3～5 灰岩4～8湿砂20～30 花岗岩4～7金属300 砂岩 6PVC塑料 3.3 页岩5～15混凝土 6.4 淤泥5～30空气 1 海水80粘土5～40表1各种常见介质的介电常数电磁波脉冲在地质界面上的反射系数为：k=根据电磁脉冲的传播规律，在地质界面上如果反射系数为负，则相位与发射脉冲相反，若反射系数为正，则相位与反射脉冲一致。

如图2和图3，可以清除看到反射波相位的变化规律。

图2图31．3雷达的分辨率对于地质雷达的探测方式．它的分辨率也是一个必须了解的内容．地质雷达的分辨率包括垂直分辨率和水平分辨率。

激光雷达数据处理及应用激光雷达是一种通过发射脉冲激光并接收反射激光来获取目标物体三维空间信息的传感器。

它具有高精度、高分辨率、长距离探测、不受光照影响等优点，在许多领域有广泛的应用。

激光雷达数据处理及应用主要包括数据采集、数据预处理、目标检测与跟踪、地图构建与定位等过程。

数据采集是激光雷达数据处理的首要环节。

激光雷达通过发射脉冲激光并接收反射激光来获取目标物体的距离、强度和角度等信息。

其工作原理是利用激光脉冲发射器发射激光脉冲，经过一段时间后，接收器接收到反射激光并记录时间。

通过测量激光脉冲发射和接收的时间差，可以计算出物体与传感器的距离。

激光雷达将每个脉冲激光的距离、强度和角度信息存储为点云数据，用于后续的数据处理。

数据预处理是激光雷达数据处理的重要环节。

激光雷达采集的原始数据存在噪声、多路径干扰等问题，需要进行滤波和去除无效数据。

常用的滤波算法包括高斯滤波、中值滤波和统计滤波等。

滤波可以减少噪声和干扰，提高数据的质量和准确性。

此外，还需要去除无效数据，如陷阱点、地面点和动态物体点等。

去除无效数据可以降低误检率，提高目标检测与跟踪的性能。

目标检测与跟踪是激光雷达数据处理的关键环节。

目标检测是指在点云数据中识别出目标物体的位置和形状。

常用的目标检测算法包括基于聚类的方法、基于特征提取和分类的方法以及深度学习方法等。

目标跟踪是指在连续的点云数据中跟踪目标物体的运动状态。

常用的目标跟踪算法包括卡尔曼滤波器、粒子滤波器和扩展目标跟踪等。

目标检测与跟踪可以提取目标物体的位置、速度和加速度等信息，用于后续的应用，如自动驾驶、智能安防等。

地图构建与定位是激光雷达数据处理的重要环节。

地图构建是指利用激光雷达数据构建环境的三维模型。

常用的地图构建算法包括基于栅格和基于点云的方法。

地图构建可以提供环境的三维表示，用于路径规划和导航。

定位是指利用激光雷达数据确定传感器在空间中的位置和姿态。

常用的定位方法包括基于里程计、基于特征匹配和基于滤波器的方法。

地质雷达数据处理解释系统使用说明书
嘿，朋友！今天咱就来好好唠唠这个地质雷达数据处理解释系统咋用。

你想想啊，这就好比你有了一个超级厉害的工具包，里面装满了各
种神奇的玩意儿，能帮你解开地下世界的秘密。

首先，你得把采集到的数据导进去，就像给这个系统喂饱饭一样。

比如说，你在野外辛苦采集了一堆地质雷达的数据，这就是系统的“粮食”呀！
然后呢，系统就开始大显身手啦！它会像个聪明的侦探一样，对这
些数据进行分析处理。

比如说，它能找出那些隐藏在数据里的异常点，就好像在一堆乱石中找到那颗闪闪发光的宝石一样。

“哎呀，这系统真能这么厉害？”你可能会问。

嘿，那当然啦！它的
本事可大着呢！它能把那些复杂的数据转化成直观的图像，让你一眼
就能看出地下的情况。

这就好比把一本深奥的天书变成了通俗易懂的
漫画。

在使用的过程中，你可得细心点儿，就像呵护宝贝一样对待它。

要
是不小心弄错了什么，那可就麻烦啦！
你看，这个地质雷达数据处理解释系统就是我们探索地下世界的得
力助手，有了它，我们就能更好地了解地下的奥秘。

所以啊，一定要好好利用这个系统，让它为我们的地质研究、工程建设等发挥出最大的作用。

别小瞧它，它可是个厉害的角色呢！
我的观点就是：地质雷达数据处理解释系统是非常实用且强大的，我们要熟练掌握它的使用方法，让它为我们的工作和研究带来更多的便利和成果。

如何进行航空激光雷达数据处理与分析导论在现代航空技术的发展中，激光雷达成为了一项重要的航空测量工具。

航空激光雷达能够高效地获取地面上的三维点云数据，并在许多领域中发挥重要作用，如地形测量、城市规划、环境监测等。

然而，激光雷达获取的原始数据量庞大，需要进行数据处理与分析才能得到有用的信息。

本文将介绍如何进行航空激光雷达数据处理与分析，以及相关应用。

一、航空激光雷达数据获取航空激光雷达通过向地面发射激光束，并测量激光束在回波过程中的时间与空间信息来获取地面上各个点的三维坐标。

激光束的回波经过接收系统采集，并记录下来形成原始数据。

这些原始数据一般包含了点的位置信息、强度信息以及反射信号强度等。

二、数据处理与去噪航空激光雷达获取的原始数据需要进行一系列的处理与去噪，以获得高质量的点云数据。

首先，需要对原始数据进行精确的时间校准，以确保激光束回波的时间与位置信息准确无误。

接下来，可以进行去噪处理，通过滤波算法删除噪声点，使得点云数据更加清晰。

常用的滤波算法包括高斯滤波、中值滤波等。

三、点云数据的配准与拼接航空激光雷达获取的点云数据常常是由多个激光束扫描形成的，这些点云数据需要进行配准与拼接，以获得完整的地面点云模型。

配准是指将不同位置的点云数据统一到同一坐标系下，常见的配准方法有ICP（Iterative Closest Point）算法、特征点匹配等。

拼接是指将不同位置的点云数据拼接成一个整体。

这些操作能够将点云数据转化为一张高分辨率的地面表面模型。

四、点云数据的分类与分割在进行航空激光雷达数据处理与分析时，有时需要根据不同的应用需求对点云数据进行分类和分割。

点云数据的分类是指将点云数据划分为不同的类别，如建筑物、植被、道路等。

常见的分类方法包括基于颜色、形状、纹理等特征的分类算法。

点云数据的分割是指将点云数据划分为不同的部分，如地面、树木、电线等。

分割算法可以通过分析点云数据的空间结构、密度等特征来实现。

探地雷达数据解译研究探地雷达数据解译研究随着现代科技的发展，探地雷达成为一种重要的地质勘探工具，广泛应用于资源勘查、工程建设、环境保护等领域。

然而，探地雷达所获取的原始数据需要经过解译分析才能获得有效信息，因此，对探地雷达数据的解译研究显得尤为重要。

探地雷达数据解译研究的目的是通过对雷达信号的处理与分析，识别地下目标的性质、位置和形态，为后续的勘查工作提供参考依据。

在数据解译过程中，常会遇到的挑战是如何准确地区分不同的地下目标，以及如何消除干扰噪声的影响。

解译探地雷达数据的第一步是对原始数据进行预处理。

预处理的目的是去除噪声、调整数据的动态范围，并进行数据校正。

常用的预处理方法包括地震通道校正、背景去除、数据滤波等。

通过预处理，可以提高探地雷达数据的质量和稳定性，减少后续解译过程中的误差。

接下来，需要对预处理后的数据进行解释。

解释的过程包括数据分析、特征提取和目标识别等步骤。

在数据分析阶段，可以通过对数据的波形、幅度、频谱等特征进行分析，来探测地下目标的存在和性质。

特征提取则是将数据中的有用信息提取出来，以便后续的目标识别和定量分析。

目标识别是解译的核心内容，通过对数据进行基于模型或模式的比较分析，可以识别出地下目标的类型、位置和形态。

在探地雷达数据解释的过程中，常常会遇到的问题是数据的解释与验证。

为了验证解释的正确性和可靠性，需要采用多种手段与地质勘查的实地观测相结合。

通过与勘查数据的对比，可以检验解释的准确性及其与实际地质情况的一致性。

探地雷达数据解译研究的意义在于提高勘探效率和准确性，减少勘探成本和风险。

首先，对于资源勘查和工程建设等领域，通过探地雷达数据的解译，可以提供准确的地质信息，指导决策和规划。

其次，在环境保护方面，探地雷达数据解译能够用于地下水资源的评估和监测，以及地质灾害的预警和防治。

此外，对探地雷达数据解译技术的研究，还有助于推动雷达技术的发展和应用，促进地球科学领域的跨学科研究。

fmcw雷达fft转换后的数据处理FFT（Fast Fourier Transform）是一种将时域信号转换为频域信号的算法，它在FMCW（Frequency Modulated Continuous Wave）雷达中广泛应用于数据处理。

在FMCW雷达中，我们可以通过FFT将接收到的回波信号从时域转换为频域，进而分析和提取出所需的信息。

我们需要了解FMCW雷达的基本原理。

FMCW雷达发送连续的调频信号，即频率随时间线性变化的信号。

当这个信号被发射并与目标物体相互作用后，目标物体会反射回一部分信号。

通过接收器接收到的回波信号，我们可以分析回波信号的频谱，从而获取目标物体的距离、速度和方向等信息。

在实际应用中，我们通常使用采样器对接收到的回波信号进行数字化。

接下来，我们可以使用FFT算法对数字化后的信号进行处理，并将其从时域转换为频域。

FFT算法对时域信号进行分解，得到一系列离散的频谱数据点，即将信号从时间域转换到频率域。

在FFT转换之后，我们可以通过对频域数据进行进一步处理来提取目标信息。

以下是一些常用的数据处理方法：1.距离测量：在FMCW雷达中，通过分析频谱上的峰值位置，我们可以计算目标物体与雷达的距离。

峰值位置的索引与目标物体距离成正比。

2.速度测量：目标物体的速度可以通过频谱的频移来计算。

频移是指目标物体引起的频率偏移，而频率偏移则与目标物体的速度成正比。

3.目标检测与跟踪：通过对FFT转换后的数据进行阈值处理或者特征提取，我们可以检测和跟踪目标物体。

例如，通过寻找频谱中的峰值或突变点，我们可以确定是否存在目标物体，并对其进行跟踪。

4.多目标定位：对于存在多个目标物体的场景，我们可以通过对频谱数据进行分析，提取出各个目标物体的距离和速度信息，从而实现多目标定位。

5.噪声滤除：在实际应用中，回波信号常常存在一定的噪声。

通过对FFT转换后的频域数据进行滤波，我们可以去除或减少噪声的干扰。

总之，FFT转换后的数据处理在FMCW雷达中具有重要的意义。

气象雷达数据的处理与应用气象雷达作为一种重要的气象观测工具，能够提供有关大气中云雨等气象目标的位置、强度、速度等信息。

这些数据对于天气预报、气象研究、航空安全等领域都具有重要意义。

然而，要从原始的气象雷达数据中获取有用的信息，需要进行一系列复杂的数据处理和分析工作，并且将处理后的数据应用到实际的业务和研究中。

气象雷达数据的获取通常通过雷达发射电磁波，并接收由目标物反射回来的回波信号。

这些回波信号包含了丰富的信息，但也存在着各种噪声和干扰。

因此，数据处理的第一步就是对原始数据进行预处理，包括去除噪声、校准雷达参数、校正地物杂波等。

去除噪声可以采用滤波算法，如中值滤波、均值滤波等，以减少随机噪声对数据的影响。

校准雷达参数则是确保雷达测量的准确性，比如对发射功率、接收灵敏度等进行校准。

地物杂波的校正则是识别并去除由山脉、建筑物等固定地物反射产生的杂波信号。

在预处理之后，需要对数据进行分析和提取有用的特征。

这包括对回波强度的分析，以确定降水的强度和类型；对回波速度的分析，以获取大气中的风场信息；对回波的频谱特征进行分析，以了解降水粒子的大小和分布等。

对于回波强度的分析，可以通过设定不同的阈值来划分降水的强度等级，如小雨、中雨、大雨等。

回波速度的分析通常采用多普勒效应原理，通过测量回波信号的频率变化来计算目标物的移动速度，从而得到风场信息。

气象雷达数据的处理还包括数据的合成和拼图。

由于单个雷达的观测范围有限，为了获得更全面的气象信息，需要将多个雷达的数据进行合成和拼图。

这需要对不同雷达的数据进行坐标转换、时间同步和数据融合，以形成一个统一的大范围的气象观测图像。

在数据合成和拼图过程中，还需要考虑不同雷达之间的观测差异和误差，采用合适的算法进行校正和融合。

处理后的气象雷达数据有着广泛的应用。

在天气预报方面，它可以帮助预报员更准确地预测降水的发生时间、位置、强度和持续时间，以及风暴的移动路径和发展趋势。

通过实时监测雷达回波的变化，结合数值天气预报模式，可以提前发布预警信息，为公众和相关部门提供及时的气象服务，减少气象灾害带来的损失。
