长螺旋钻孔灌注桩施工工艺

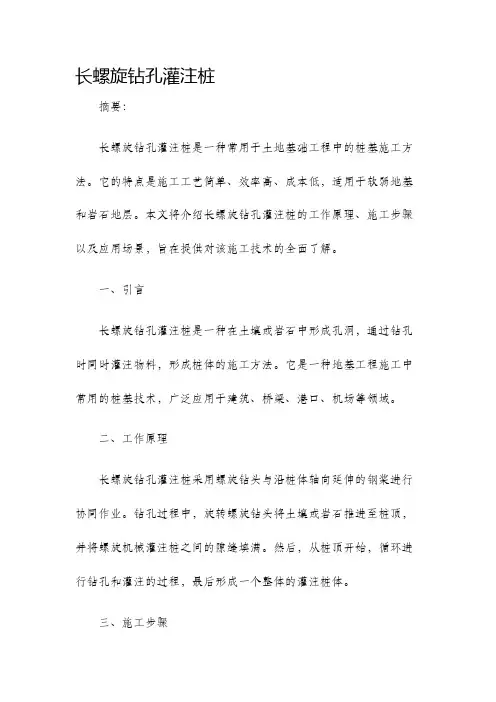

长螺旋钻孔灌注桩摘要：长螺旋钻孔灌注桩是一种常用于土地基础工程中的桩基施工方法。

它的特点是施工工艺简单、效率高、成本低，适用于软弱地基和岩石地层。

本文将介绍长螺旋钻孔灌注桩的工作原理、施工步骤以及应用场景，旨在提供对该施工技术的全面了解。

一、引言长螺旋钻孔灌注桩是一种在土壤或岩石中形成孔洞，通过钻孔时同时灌注物料，形成桩体的施工方法。

它是一种地基工程施工中常用的桩基技术，广泛应用于建筑、桥梁、港口、机场等领域。

二、工作原理长螺旋钻孔灌注桩采用螺旋钻头与沿桩体轴向延伸的钢桨进行协同作业。

钻孔过程中，旋转螺旋钻头将土壤或岩石推进至桩顶，并将螺旋机械灌注桩之间的隙缝填满。

然后，从桩顶开始，循环进行钻孔和灌注的过程，最后形成一个整体的灌注桩体。

三、施工步骤长螺旋钻孔灌注桩的施工过程通常包括以下几个步骤：1. 确定施工位置和孔径：根据设计要求和地质情况，确定灌注桩的施工位置和孔径。

2. 钻孔：使用螺旋钻孔机将土壤或岩石钻孔，同时旋转钻孔头，将土壤或岩石推进至桩顶。

3. 钻孔深度检测：在钻孔完成后，使用测斜仪等工具对钻孔深度进行检测，保证符合设计要求。

4. 钢筋安装：在钻孔内安装螺旋钢筋，以增强桩体的承载能力。

5. 灌注混凝土：使用泵送机将混凝土从桩顶注入钻孔中，同时通过振捣棒将混凝土振实，确保灌注桩体的质量。

6. 钻孔提升：在灌注混凝土凝固之后，使用提升机将钻孔设备从钻孔中提出。

四、应用场景长螺旋钻孔灌注桩适用于多种地质条件和工程要求，主要用于以下几个方面：1. 软弱地基处理：长螺旋钻孔灌注桩可通过灌注混凝土提高地基的承载能力，解决土壤沉降和不稳定问题。

2. 岩石地层处理：长螺旋钻孔灌注桩可以穿过较坚硬的岩石地层，提供更好的桩基支撑。

3. 斜坡防护：长螺旋钻孔灌注桩可用于斜坡的稳定和防护工程。

4. 地下空间工程：长螺旋钻孔灌注桩可以应用于地下室、地下管廊等工程中，提供稳定的地基支撑。

五、结论长螺旋钻孔灌注桩是一种施工简单、效率高、成本低的地基工程技术。

长螺旋钻孔灌注桩施工工艺长螺旋钻孔压灌桩成桩工艺是国内近年开发且使用较广的一种新工艺，适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土,属非挤土成桩工艺，该工艺有穿透力强、低噪音、无振动、无泥浆污染、施工效率高、质量稳定等特点。

长螺旋钻孔灌注桩施工基本概况：长螺旋钻孔压灌桩成桩施工时，为提高混凝土的流动性，一般宜掺入粉煤灰。

每方混凝土的粉煤灰掺量宜为70-90kg,坍落度应控制在160~200mm，这主要是考虑保证施工中混合料的顺利输送。

坍落度过大，易产生泌水、离析等现象，在泵压作用下，骨料与砂浆分离，导致堵管。

坍落度过小，混合料流动性差，也容易造成堵管。

另外所用粗骨料石子粒径不宜大于30mm。

长螺旋钻孔压灌桩成桩，应准确掌握提拔钻杆时间，钻至预定标高后，开始泵送混凝土，管内空气从排气阀排出，待钻杆内管及输送软、硬管内混凝土达到连续时提钻。

若提钻时间较晚，在泵送压力下钻头处的水泥浆液被挤出，容易造成管路堵塞。

应杜绝在泵送混凝土前提拔钻杆，以免造成桩端处存在虚土或桩端混合料离析、端阻力减小。

提拔钻杆中应连续泵料，特别是在饱和砂土、饱和粉土层中不得停泵待料，避免造成混凝土离析、桩身缩径和断桩，目前施工多采用商品混凝土或现场用两台0.5m3的强制式搅拌机拌制。

灌注桩后插钢筋笼工艺近年有较大发展，插笼深度提高到现在20~30m，较好地解决了公开水位以下压灌桩的配筋题目。

但后插钢筋笼的导向题目没有得到很好地解决，施工时应注意根据具体条件采取综合措施把握钢筋笼的垂直度和保护层有效厚度。

长螺旋钻孔灌注桩施工工艺：1、钻孔机就位时应校正，要求保持平整、稳固，使在钻进时不发生倾斜或移动。

在钻架上应有控制深度标尺，以便在施工中进行观测、记录。

2、钻孔时，先调直桩架挺杆，对好桩位；启动钻机钻0.5～1.0m深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔口，达到设计深度后停钻，提钻，检查成孔质量；即可移动钻机至下一桩位。

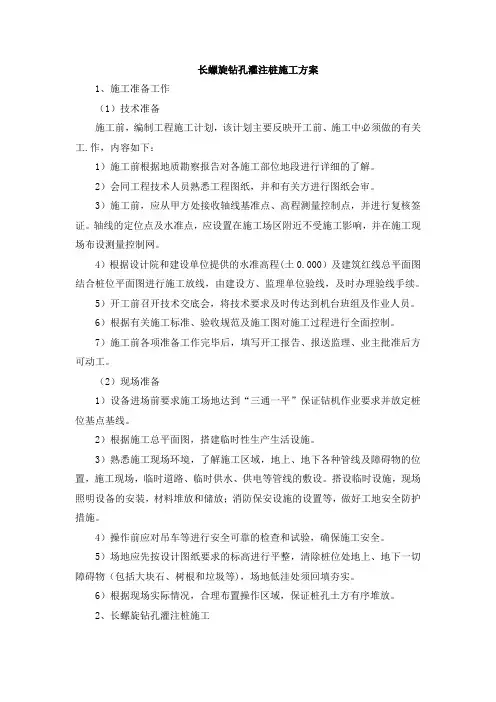

长螺旋钻孔灌注桩施工方案1、施工准备工作（1）技术准备施工前，编制工程施工计划，该计划主要反映开工前、施工中必须做的有关工.作，内容如下：1）施工前根据地质勘察报告对各施工部位地段进行详细的了解。

2）会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审。

3）施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。

轴线的定位点及水准点，应设置在施工场区附近不受施工影响，并在施工现场布设测量控制网。

4）根据设计院和建设单位提供的水准高程(土0.000）及建筑红线总平面图结合桩位平面图进行施工放线，由建设方、监理单位验线，及时办理验线手续。

5）开工前召开技术交底会，将技术要求及时传达到机台班组及作业人员。

6）根据有关施工标准、验收规范及施工图对施工过程进行全面控制。

7）施工前各项准备工作完毕后，填写开工报告、报送监理、业主批准后方可动工。

（2）现场准备1）设备进场前要求施工场地达到“三通一平”保证钻机作业要求并放定桩位基点基线。

2）根据施工总平面图，搭建临时性生产生活设施。

3）熟悉施工现场环境，了解施工区域，地上、地下各种管线及障碍物的位置，施工现场，临时道路、临时供水、供电等管线的敷设。

搭设临时设施，现场照明设备的安装，材料堆放和储放；消防保安设施的设置等，做好工地安全防护措施。

4）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。

5）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等)，场地低洼处须回填夯实。

6）根据现场实际情况，合理布置操作区域，保证桩孔土方有序堆放。

2、长螺旋钻孔灌注桩施工（1）施工工艺流程平整场地→桩位放样→组装设备→钢筋笼制作及存放→钻孔机就位→钻至设计深度停止钻进→边提升钻杆边用混凝土泵经由内腔向孔内泵注超流态混凝土→提出钻杆放入钢筋笼→成桩→剔凿桩头→桩顶保护措施（2）施工步骤3、测量定位放线（1）进入现场后，首先根据建设单位提供的坐标控制点和高程控制点，利用全站仪、经纬仪、水准仪接收和闭合测量复核，并将坐标和高程引测至施工现场。

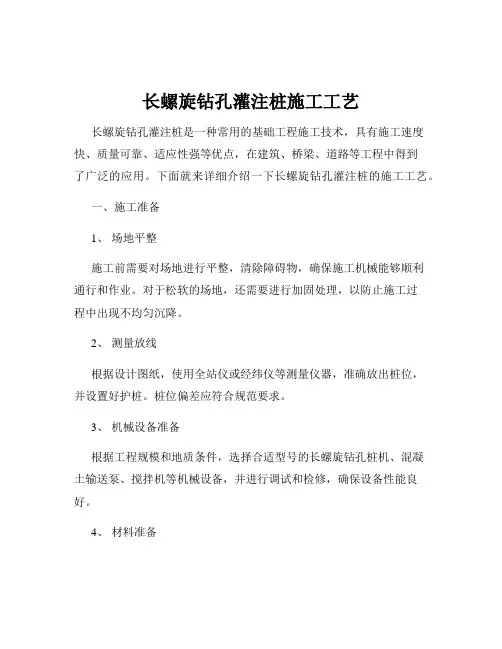

长螺旋钻孔灌注桩施工工艺长螺旋钻孔灌注桩是一种常用的基础工程施工技术，具有施工速度快、质量可靠、适应性强等优点，在建筑、桥梁、道路等工程中得到了广泛的应用。

下面就来详细介绍一下长螺旋钻孔灌注桩的施工工艺。

一、施工准备1、场地平整施工前需要对场地进行平整，清除障碍物，确保施工机械能够顺利通行和作业。

对于松软的场地，还需要进行加固处理，以防止施工过程中出现不均匀沉降。

2、测量放线根据设计图纸，使用全站仪或经纬仪等测量仪器，准确放出桩位，并设置好护桩。

桩位偏差应符合规范要求。

3、机械设备准备根据工程规模和地质条件，选择合适型号的长螺旋钻孔桩机、混凝土输送泵、搅拌机等机械设备，并进行调试和检修，确保设备性能良好。

4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保材料质量符合要求。

5、人员培训对施工人员进行技术交底和安全培训，使其熟悉施工工艺和操作规程，掌握质量控制要点和安全注意事项。

二、钻进成孔1、桩机就位将长螺旋钻孔桩机移动到指定的桩位，调整桩机的水平和垂直度，使钻杆对准桩位中心。

2、钻进启动桩机，钻杆在动力头的驱动下旋转钻进。

钻进过程中，应根据地质情况控制钻进速度和钻进压力。

遇到硬土层时，应放慢钻进速度，增加钻进压力；遇到软土层时，应加快钻进速度，减小钻进压力。

同时，要注意观察钻杆的垂直度和钻进情况，及时调整。

3、清孔当钻至设计深度后，停止钻进，进行清孔。

清孔的目的是清除孔底的沉渣和虚土，提高桩端承载力。

清孔时，可通过钻杆的内管向孔底注入高压空气或清水，将孔底的沉渣和虚土吹出孔外。

三、灌注混凝土1、混凝土制备根据设计要求，确定混凝土的配合比，并在搅拌机中进行搅拌。

混凝土的坍落度应控制在 180～220mm 之间。

2、泵送混凝土将搅拌好的混凝土通过混凝土输送泵输送到钻杆的内管中。

在泵送混凝土前，应先泵送适量的水泥砂浆，以润滑管道。

3、灌注混凝土当混凝土充满钻杆的内管后，开始缓慢提升钻杆，并同时向孔内灌注混凝土。

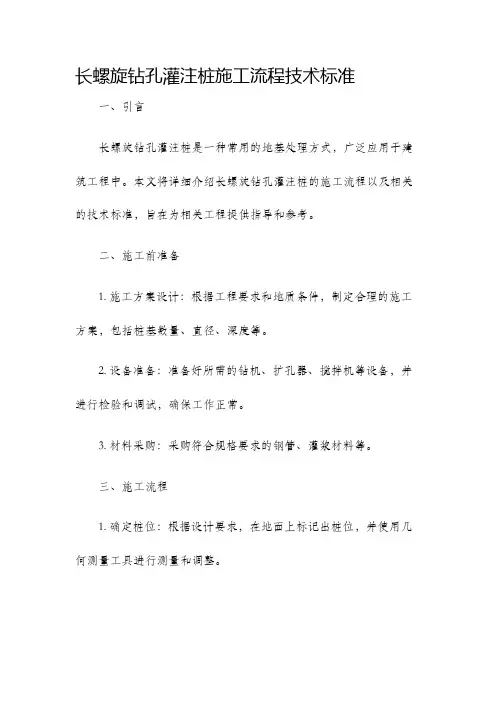

长螺旋钻孔灌注桩施工流程技术标准一、引言长螺旋钻孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程中。

本文将详细介绍长螺旋钻孔灌注桩的施工流程以及相关的技术标准，旨在为相关工程提供指导和参考。

二、施工前准备1. 施工方案设计：根据工程要求和地质条件，制定合理的施工方案，包括桩基数量、直径、深度等。

2. 设备准备：准备好所需的钻机、扩孔器、搅拌机等设备，并进行检验和调试，确保工作正常。

3. 材料采购：采购符合规格要求的钢管、灌浆材料等。

三、施工流程1. 确定桩位：根据设计要求，在地面上标记出桩位，并使用几何测量工具进行测量和调整。

2. 钻孔：使用钻机进行钻孔工作，根据设计要求确定桩的深度和直径。

操作人员需严格按照施工方案和技术要求进行操作，确保钻孔的垂直度和稳定性。

3. 清孔：钻孔完成后，使用清孔器进行孔内土方的清理工作，确保孔壁光滑和孔内无杂物。

4. 检查孔底：使用相应的检查工具检查孔底的土质情况，确认无水、无松散土等不利因素。

5. 钢筋布置：根据设计要求，在孔内安放钢筋，确保钢筋的正确布置和质量符合要求。

注意钢筋与孔壁的间隔和保持。

四、灌浆灌注1. 灌浆材料准备：根据设计要求和标准，选择符合要求的灌浆材料，并按照所需比例进行配比和搅拌。

2. 灌浆灌注：使用搅拌机将灌浆材料从孔口注入孔内，同时使用钻杆下压，确保灌浆材料充分填满孔内，消除空洞和气泡，并与钢筋紧密结合。

3. 灌注控制：在灌注过程中，要注意控制灌注速度、灌注压力和灌注量，确保灌浆材料的充实度和均匀性。

4. 检测灌注质量：对灌注桩进行质量检测，包括灌浆材料的强度、孔内的密实度等，确保灌注桩的质量符合要求。

五、施工验收1. 检查施工质量：对已完成的长螺旋钻孔灌注桩进行质量检查，包括孔深、孔径、灌浆材料的密实度和均匀性等。

2. 检测桩身质量：对桩身进行质量检测，包括钢筋的布置和质量、灌浆材料的强度和密实度等。

3. 检验验收标准：根据相关的技术标准和规范，对施工质量进行验收，确保符合要求。

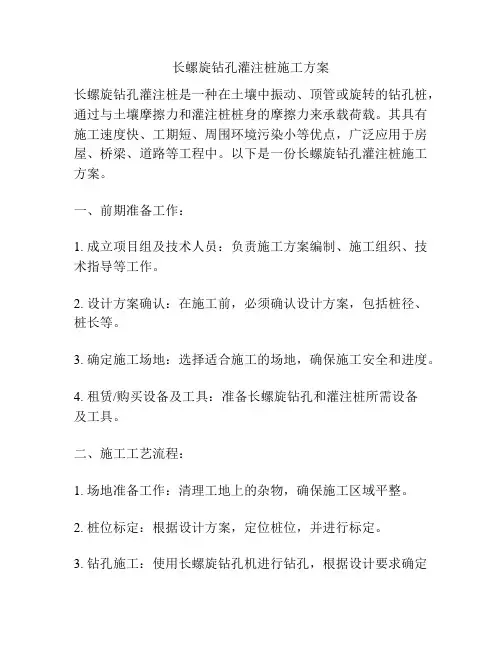

长螺旋钻孔灌注桩施工方案长螺旋钻孔灌注桩是一种在土壤中振动、顶管或旋转的钻孔桩，通过与土壤摩擦力和灌注桩桩身的摩擦力来承载荷载。

其具有施工速度快、工期短、周围环境污染小等优点，广泛应用于房屋、桥梁、道路等工程中。

以下是一份长螺旋钻孔灌注桩施工方案。

一、前期准备工作：1. 成立项目组及技术人员：负责施工方案编制、施工组织、技术指导等工作。

2. 设计方案确认：在施工前，必须确认设计方案，包括桩径、桩长等。

3. 确定施工场地：选择适合施工的场地，确保施工安全和进度。

4. 租赁/购买设备及工具：准备长螺旋钻孔和灌注桩所需设备及工具。

二、施工工艺流程：1. 场地准备工作：清理工地上的杂物，确保施工区域平整。

2. 桩位标定：根据设计方案，定位桩位，并进行标定。

3. 钻孔施工：使用长螺旋钻孔机进行钻孔，根据设计要求确定钻孔直径和深度。

4. 编制钻孔记录：记录钻孔的深度、孔壁情况等。

5. 钻孔清理：通过高压清洗或冲击注水等方式，将钻孔内的泥浆及杂质清除。

6. 灌注桩施工：利用混合料泵将混凝土或特殊灌浆材料注入钻孔，同时旋转顶压桩身。

7. 标定灌注桩顶面高程：在施工过程中，对灌注桩顶面进行高程标定，以保证施工质量。

8. 完成灌注桩施工：当灌注桩桩身涌出混凝土或特殊灌浆材料时，表示灌注桩施工完成。

9. 质量检查：对已完成的灌注桩进行质量检查，包括桩径、桩身水平、桩顶面高程等方面。

10. 施工现场清理：将工地清理整洁，恢复原貌。

三、安全措施：1. 施工现场设置警示牌和安全标志，保证施工区的安全；2. 所有人员必须佩戴安全帽、安全鞋等个人防护用品；3. 施工现场设置安全防护网，防止坍塌事故；4. 工人必须接受施工安全培训，并具备相应的技术资格。

总结：长螺旋钻孔灌注桩施工方案包括前期准备工作、施工工艺流程和安全措施等方面的内容。

通过合理的组织和安排工作，可以确保施工的顺利进行，保证工程质量和安全。

然而，具体的施工方案应根据实际情况进行调整和完善。

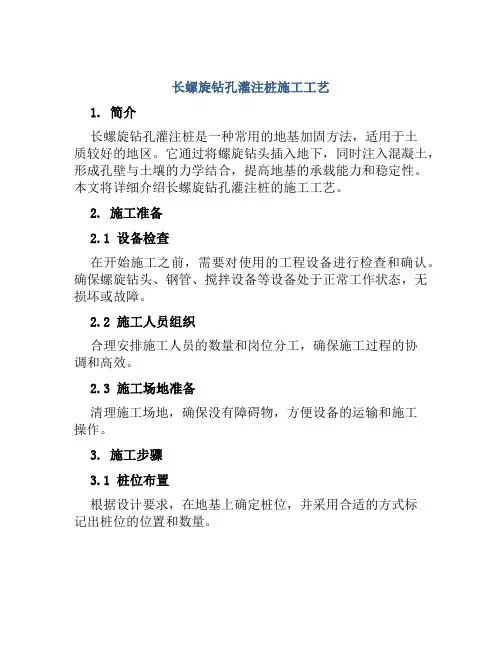

长螺旋钻孔灌注桩施工工艺1. 简介长螺旋钻孔灌注桩是一种常用的地基加固方法，适用于土质较好的地区。

它通过将螺旋钻头插入地下，同时注入混凝土，形成孔壁与土壤的力学结合，提高地基的承载能力和稳定性。

本文将详细介绍长螺旋钻孔灌注桩的施工工艺。

2. 施工准备2.1 设备检查在开始施工之前，需要对使用的工程设备进行检查和确认。

确保螺旋钻头、钢管、搅拌设备等设备处于正常工作状态，无损坏或故障。

2.2 施工人员组织合理安排施工人员的数量和岗位分工，确保施工过程的协调和高效。

2.3 施工场地准备清理施工场地，确保没有障碍物，方便设备的运输和施工操作。

3. 施工步骤3.1 桩位布置根据设计要求，在地基上确定桩位，并采用合适的方式标记出桩位的位置和数量。

3.2 钻孔施工1.使用螺旋钻头将地面钻孔，逐渐向下穿过土层，直至达到设计的灌注桩的深度。

2.在钻孔过程中，要时刻注意孔壁是否稳固，如遇到松软土层，可根据需要使用套管进行加固。

3.根据设计要求，确定钻孔的直径和孔间距，并在施工过程中严格控制。

4.钻孔完毕后，清理孔内产生的碎屑和泥浆，确保孔内干净。

3.3 搅拌混凝土1.根据设计要求，准备混凝土配合比和所需材料。

2.启动搅拌设备，将混凝土原料进行搅拌，直至达到均匀的浇筑状态。

3.在搅拌过程中，注意控制混凝土的流动性和坍落度，确保灌注桩的质量。

3.4 灌注桩1.在钻孔完成后，采用输送设备将混凝土送入钻孔中。

2.同时，通过缓慢抬升钻杆，将混凝土逐渐注入孔内，避免空气和泥浆的混入。

3.在注入混凝土的过程中，需要保持恒定的注入速度和压力，以确保混凝土与孔壁的紧密接触。

4.注入混凝土至钻孔顶部后，再抬升钻杆一段距离，再次注入混凝土，直至孔口的混凝土浇筑完毕。

3.5 后期处理1.灌注桩完成后，要进行养护，以确保混凝土的强度和稳定性。

2.根据设计要求，进行后期处理，如修整桩顶和加装桩帽等，确保桩的外观和稳定性。

4. 施工质量控制4.1 施工记录在施工过程中，要及时记录各个环节的数据和关键参数，为施工质量控制和后期评估提供依据。

第1篇一、工程概况本项目位于XX地区，建筑场地面积为XX平方米，地质条件复杂，地基承载力低。

为确保工程质量和安全，本方案采用长螺旋钻孔灌注桩基础施工技术。

以下为长螺旋钻孔灌注桩施工方案的具体内容。

二、施工准备1. 施工人员准备（1）组织专业施工队伍，确保施工人员具备丰富的长螺旋钻孔灌注桩施工经验。

（2）对施工人员进行安全技术交底，确保施工过程中遵守安全操作规程。

2. 施工材料准备（1）钢筋：按照设计要求准备钢筋，确保钢筋质量符合国家标准。

（2）水泥：选用优质水泥，确保水泥质量符合国家标准。

（3）砂、石：选用优质砂、石，确保其质量符合国家标准。

（4）混凝土：根据设计要求，配制合适配比的混凝土。

3. 施工设备准备（1）长螺旋钻机：选用性能稳定、操作简便的长螺旋钻机。

（2）搅拌机：选用符合国家标准的混凝土搅拌机。

（3）运输车辆：准备足够的运输车辆，确保混凝土和材料及时运输。

（4）其他设备：准备挖掘机、吊车、水准仪、经纬仪等辅助设备。

三、施工工艺1. 施工流程（1）场地平整：对施工场地进行平整，确保场地坚实、平整。

（2）测量放样：根据设计图纸，进行测量放样，确定桩位。

（3）钻孔：采用长螺旋钻机进行钻孔，确保钻孔质量。

（4）清孔：钻孔完成后，进行清孔，清除孔底沉渣。

（5）钢筋笼制作与吊装：根据设计要求制作钢筋笼，并进行吊装。

（6）混凝土浇筑：采用混凝土输送泵进行混凝土浇筑，确保混凝土质量。

（7）养护：混凝土浇筑完成后，进行养护，确保混凝土强度。

2. 施工要点（1）钻孔：采用长螺旋钻机进行钻孔，确保钻孔垂直、孔径符合设计要求。

钻孔过程中，严格控制钻进速度，防止孔壁坍塌。

（2）清孔：钻孔完成后，采用高压水枪进行清孔，清除孔底沉渣，确保孔底沉渣厚度不超过规定值。

（3）钢筋笼制作与吊装：钢筋笼制作应严格按照设计要求进行，确保钢筋笼的尺寸和形状符合设计要求。

吊装过程中，注意钢筋笼的平稳，防止变形。

（4）混凝土浇筑：混凝土浇筑前，对混凝土进行充分搅拌，确保混凝土质量。
