苏一光全站仪控制测量操作步骤新

苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

一光全站仪操作方法
一光全站仪操作方法如下：
1. 确保充电或安装好电池，打开仪器的电源开关。

2. 设置测量模式：根据需要选择角度测量、距离测量或坐标测量模式。

3. 定位设备：将全站仪放置在测量点上，可以使用三脚架或其他支撑物来稳定仪器。

4. 进行初始设定：使用仪器的触摸屏、键盘或遥控器进行仪器的初始设定，包括测量精度、仪器高度、仪器水平等。

5. 镜面调试：使用仪器内置的调试程序或功能，在仪器屏幕上观察反射镜像，进行调整以使其垂直和水平。

6. 开始测量：根据需要进行测量，根据仪器屏幕或指示灯上的指示，对准目标进行测量。

7. 存储数据：可以选择将测量数据存储在仪器内部的存储器中，或通过连接电脑来进行数据传输。

8. 收起设备：测量完成后，关闭仪器的电源开关，收起仪器和支撑物，将仪器放回其保护盒中。

需要注意的是，在使用全站仪时需要注意保护仪器免于震动和碰撞，避免仪器受到损坏。

同时，在测量时也要注意目标的稳定性和准确性，确保测量结果的可靠性。

以上是一光全站仪的基本操作方法，具体的操作步骤可能会因仪器型号和厂家而有所不同，使用时可以参考仪器的使用手册或向厂家咨询。

苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量?读数系统? 光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632?? ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ?? 最小：1ｍｍ精度 RTS632/635 ??±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

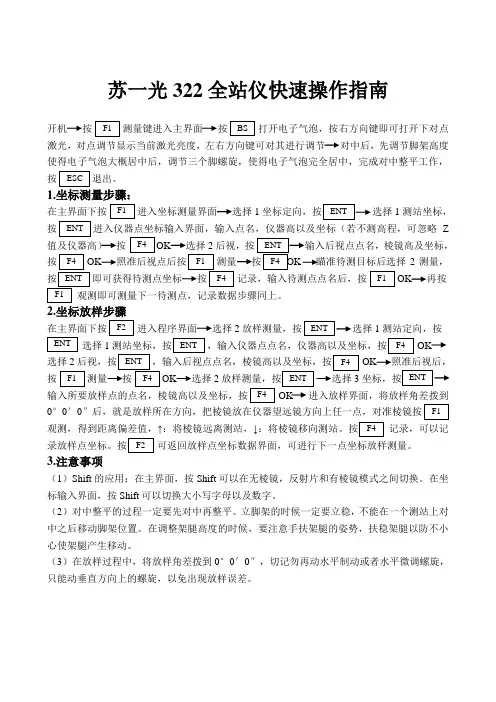

苏一光322全站仪快速操作指南 开机 按 测量键进入主界面 按 打开电子气泡，按右方向键即可打开下对点激光，对点调节显示当前激光亮度，左右方向键可对其进行调节 对中后，先调节脚架高度使得电子气泡大概居中后，调节三个脚螺旋，使得电子气泡完全居中，完成对中整平工作，按 退出。

1.坐标测量步骤：在主界面下按 进入坐标测量界面 选择1坐标定向，按 选择1测站坐标，按 进入仪器点坐标输入界面，输入点名，仪器高以及坐标（若不测高程，可忽略Z 值及仪器高） 按 OK 选择2后视，按 输入后视点点名，棱镜高及坐标，按 OK 照准后视点后按 测量 按 OK 瞄准待测目标后选择2测量，按 即可获得待测点坐标 按 记录，输入待测点点名后，按 OK 再按观测即可测量下一待测点，记录数据步骤同上。

2.坐标放样步骤在主界面下按 进入程序界面 选择2放样测量，按 选择1测站定向，按 选择1测站坐标，按 ，输入仪器点点名，仪器高以及坐标，按 OK 选择2后视，按 ，输入后视点点名，棱镜高以及坐标，按 OK 照准后视后，按 测量 按 OK 选择2放样测量，按 选择3坐标，按 输入所要放样点的点名，棱镜高以及坐标，按 OK 进入放样界面，将放样角差拨到0°0′0″后，就是放样所在方向，把棱镜放在仪器望远镜方向上任一点，对准棱镜按 观测，得到距离偏差值，↑：将棱镜远离测站，↓：将棱镜移向测站。

按 记录，可以记录放样点坐标。

按 可返回放样点坐标数据界面，可进行下一点坐标放样测量。

3.注意事项（1）Shift 的应用：在主界面，按Shift 可以在无棱镜，反射片和有棱镜模式之间切换。

在坐标输入界面，按Shift 可以切换大小写字母以及数字。

（2）对中整平的过程一定要先对中再整平。

立脚架的时候一定要立稳，不能在一个测站上对中之后移动脚架位置。

在调整架腿高度的时候，要注意手扶架腿的姿势，扶稳架腿以防不小心使架腿产生移动。

（3）在放样过程中，将放样角差拨到0°0′0″，切记勿再动水平制动或者水平微调螺旋，只能动垂直方向上的螺旋，以免出现放样误差。

苏光全站仪操作步骤1.设置全站仪：将全站仪放置在一个稳定的三脚架上，并调整三脚架使其水平。

根据实际需要，调整全站仪的平台，使其指向北方。

2.仪器检查：打开仪器电源，进行自检。

检查电量和存储器容量，确保仪器工作正常。

同时，检查仪器各个部件是否完好，如镜头、液晶显示屏等。

3.环境设置：在开始测量之前，根据实际情况设置测量环境参数。

包括温度、大气压力、折射率等参数。

4.数据录入：根据需要，在全站仪的内存中录入测量点的基本信息，包括点名、坐标等。

如果需要进行数据导入和导出，可以通过USB接口或SD卡进行。

5.瞄准测量点：按照要求进行测量点的瞄准。

使用全站仪的望远镜，找到目标点，并通过调节照准器使其尽量在十字丝的交叉处。

6.角度测量：通过按下相应的按键，在全站仪上测量水平角和垂直角。

全站仪会自动测量相应的角度，并在液晶显示屏上显示出来。

7.距离测量：根据需要选择测距模式，包括斜距测量、直距测量等。

然后按下相应的按键，在全站仪上进行测量，全站仪会自动计算出距离，并在液晶显示屏上显示出来。

8.数据记录：在测量完成后，按下相应的按键，将测量数据记录下来。

可以选择将数据存储在内存中，或者通过USB接口或SD卡进行导出。

10.结束工作：完成测量任务后，关闭全站仪电源，收起三脚架，并将全站仪放回到安全的存放位置。

同时，将测量数据进行备份，以便后续使用。

以上是苏光全站仪的操作步骤，通过按照这些步骤进行操作，可以进行准确、高效的测量工作。

使用全站仪进行测量需要一定的专业知识和技巧，建议在操作之前充分了解全站仪的使用说明书，并接受相关培训。

★★★内部资料苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″陕西华茂监理公司第十八项目部苏一光全站仪培训资料马玉宝编写视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-.999ｍ最小：1ｍｍ精度 RTS632/635 (3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式12数据传输接口 RS －232C 机载电池电源 可充电镍－氢电池 电压 直流7.2Ｖ连续工作时间 连续测距/ 角度测量 约4 小时角度测量 约12小时使用环境棗工作环境温度 － 20°～＋45℃ 尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ 重量 5.5ｋｇ第二节 仪器外观各部件名称一、部件名称陕西华茂监理公司第十八项目部苏一光全站仪培训资料 马玉宝编写3二、屏幕显示 1. 屏幕显示符号说明 符号 名 称符号名 称VZ 天顶距 PT# 点号VH 高度角 ST/BS/SS 测站/ 后视/ 碎部点标识 V% 坡度 Ins.Hi(I.HT) 仪器高 HR/HL 水平角（顺时针增/ 逆时针增） Ref.Hr(R.HT) 棱镜高 SD/HD/VD 斜距/ 平距/ 高差 ID 编码登记号 N 北向坐标 PCODE 编码E 东向坐标 P1/P2/P3 第一/ 二/ 三页 Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4（P1)→F4(P2)→F4(P3) F2（左右）HL→HRF3（设角）→ F1（输入）→0度0分30秒→F4（确认）记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右）每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2（A左+A右）B左=90°-B1 B右=B3-270° B的竖直角=1/2（B左+B右）二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1（粗测）→F4（确定）F2（棱镜）→F1（输入）(如-30)→F4（确定）F3（大气）→F1（输入）（20度，760毫米水银柱）→F4（确定）按MENU→F2（数据采集）→F1（输入文件名）→F4（确定）→F3(是) F1（测站设置）→F4（N E Z ）→F1(输入)（500,500,75）→F4（确定）→F1（输入点号）（如S13）→F4（确定）向下选择Ins.Hi=1.538→F4(确定)→F3（记录）F2（后视设置）→F1(输入)（后视点，如M03）→F4（确定）向下选择（镜高）（如0.15米）→F4（确认）F2（后视）→F3(NE)→F1(输入)(如504.421,501.792）→F4（确认）→F3(是)→F3（测量）（照准后）→F1(VH)F3(碎部)→F3（测量）（照准后）→F3（NEZ）按esc退至NEZ界面（可用DISP健切换HR SR VZ等界面）F1(测距) F2（保存）3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角，计算未如图，已知A 点坐标为A （xa ，ya ），测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ，求B 点的坐标（xb ，yb ）。

苏州一光610系列全站仪碎步测量操作简要流程一,室内工作1,检查仪器的各项性能,带好备用电池及相关配套设备.2,将测区所涉及到的点(已知点,后视点的信息(坐标,以文件的形式存于仪器《内存》菜单中.二,操作流程1,在测区内寻找合适的地面点作为测站点,在其上架设仪器,整平,对中,按(POWER键开机。

2,按(F3《内存》键,进入一起内存菜单。

3,按数字键(1选择《1. 文件》子菜单。

4,按数字键(1选择《1. 文件选取》子菜单.在文件选取子菜单中有两项内容: A:《文件选取》,当我们将光标移至此选项时,按(F1《列表》键,在一起给出的10个文件中选中存有我们所需数据的文件,按(ENT确定之。

在碎步测量时应尽量选择一个无数据的空文件以便单独存储我们采集到的碎步点坐标。

B:《查找坐标》,该项内容是此类仪器所特有的,它是指如果我们有些点不再刚才所选的文件中,并且这些点是以座标(测站点或后视点文件的形式存于某一文件中我们可以通过此操作调出此文件,这样在调用点时就有两个文件可以选择.当我们对A,B两项进行操作后也就选定了我们所存点的文件,之后按(ENT键进行确认。

5,按(ESC键直至退回开机界面.6,按(F1《测量》键。

7,进入坐标测量有菜单有三种方式:A:按(Func键翻页至P2页。

按(F1《程序》键。

B:按(Func键翻页至P1页。

按(F4《坐标》键C:按(Func键翻页至P3页。

按(F3《记录》键。

在着三种方式中前两种虽然进入程序不同,但下一步内容是一样的。

8,按数字键(1选择《1,坐标测量》菜单。

9,按数字键(3选择《3。

EDM》。

对当前的测距条件进行相关设置。

由于该仪器内置温度计与气压计,因而无须对温度和气压进行手动改正。

设置完毕后按(ESC 键退回《坐标测量》界面。

10,按数字键(1,选择《1。

测站定向》菜单。

11,按数字键(1,选择《1。

测站坐标》菜单。

此时,我们有两种方法输入测站点坐标:文件调用法和直接输入法。

苏一光全站仪控制测量操作步骤新审批稿苏一光全站仪是一种专门用于测量工程建设中的角度、距离和高程的精密仪器。

它广泛应用于建筑、公路、桥梁、铁路等工程项目中。

掌握全站仪的测量操作步骤对于正确、准确地进行工程测量非常重要。

下面将介绍苏一光全站仪的控制测量操作步骤。

一、仪器的准备与设置1.选择测量地点：根据测量任务的要求，选择合适的位置进行测量。

确保测点的稳定性和安全性。

2.仪器的放置：将全站仪放置在稳固的三脚架上，并用水平尺进行调平，确保仪器的水平度。

3.仪器的电源：连接全站仪的电源，并确保电池电量充足。

4.设置仪器参数：根据实际测量需求，设置仪器的参数，如测量单位、测量模式等。

二、指向目标和测量1.指向目标：通过操作仪器上的调节器，使全站仪的视轴指向目标点。

可以使用目标板等辅助工具来帮助指向。

确保视轴与目标点垂直。

2.锁定目标：通过按下仪器上的锁定按钮，锁定目标点。

目标点会被记录在仪器的内存中。

3.开始测量：按下测量按钮，开始测量。

全站仪会自动测量目标点的角度、距离和高程，并将数据显示在仪器的屏幕上。

4.测量后续点：根据测量任务的要求，继续指向并测量其他目标点，按照同样的步骤进行操作。

三、数据处理和记录1.数据导出：将测量的数据导出到计算机或存储设备中，以备后续的数据处理和分析。

2.数据处理：使用专业的测量软件对测量数据进行处理和分析，得出所需的测量结果。

3.结果记录：将测量结果记录在测量报告中，包括目标点的坐标、角度、距离等信息。

同时，还需要记录测量的时间、地点、气象条件等环境因素。

四、仪器的维护和保养1.仪器清洁：每次使用后，应该对仪器进行清洁，清除灰尘和污垢，保持仪器的外观整洁。

2.仪器校准：定期对全站仪进行校准，确保仪器的测量精度和准确性。

3.仪器存放：将全站仪放置在干燥、通风的环境中，远离水源和酸碱等化学物质。

避免仪器受潮和腐蚀。

以上是苏一光全站仪控制测量操作的一般步骤。

在实际操作中，还需要根据具体的测量任务和环境条件来进行调整和适应。

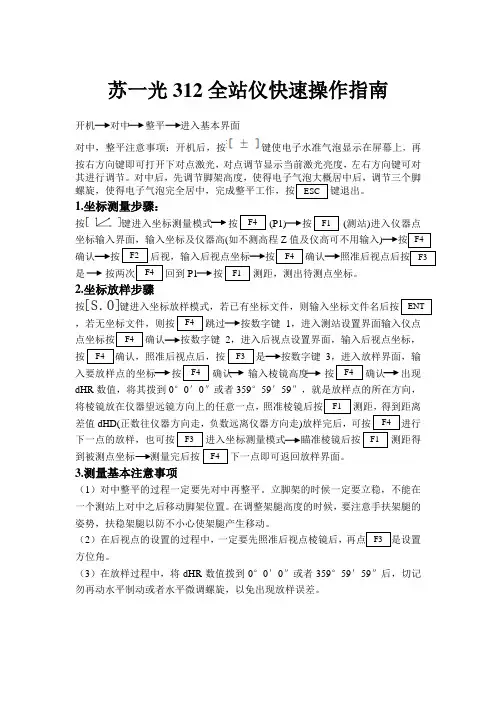

苏一光312全站仪快速操作指南开机 对中 整平 进入基本界面 对中，整平注意事项：开机后，按键使电子水准气泡显示在屏幕上，再按右方向键即可打开下对点激光，对点调节显示当前激光亮度，左右方向键可对其进行调节。

对中后，先调节脚架高度，使得电子气泡大概居中后，调节三个脚螺旋，使得电子气泡完全居中，完成整平工作，按 键退出。

1.坐标测量步骤： 按键进入坐标测量模式 按 (P1) 按 (测站)进入仪器点坐标输入界面，输入坐标及仪器高(如不测高程Z 值及仪高可不用输入) 按 确认 按 后视，输入后视点坐标 按 确认 照准后视点后按 是 按两次 回到P1 按 测距，测出待测点坐标。

2.坐标放样步骤按键进入坐标放样模式，若已有坐标文件，则输入坐标文件名后按 ，若无坐标文件，则按 跳过 按数字键1，进入测站设置界面输入仪点点坐标按 确认 按数字键2，进入后视点设置界面，输入后视点坐标，按 确认，照准后视点后，按 是 按数字键3，进入放样界面，输入要放样点的坐标 按 确认 输入棱镜高度 按 确认 出现dHR 数值，将其拨到0°0′0″或者359°59′59″，就是放样点的所在方向，将棱镜放在仪器望远镜方向上的任意一点，照准棱镜后按 测距，得到距离差值dHD(正数往仪器方向走，负数远离仪器方向走)放样完后，可按 进行下一点的放样，也可按 进入坐标测量模式 瞄准棱镜后按 测距得到被测点坐标 测量完后按 下一点即可返回放样界面。

3.测量基本注意事项（1）对中整平的过程一定要先对中再整平。

立脚架的时候一定要立稳，不能在一个测站上对中之后移动脚架位置。

在调整架腿高度的时候，要注意手扶架腿的姿势，扶稳架腿以防不小心使架腿产生移动。

（2）在后视点的设置的过程中，一定要先照准后视点棱镜后，再点 是设置方位角。

（3）在放样过程中，将dHR 数值拨到0°0′0″或者359°59′59″后，切记勿再动水平制动或者水平微调螺旋，以免出现放样误差。

实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-999999.999ｍ最小：1ｍｍ精度 RTS632/635 (3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流7.2Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量 5.5ｋｇ第二节仪器外观各部件名称一、部件名称1. 屏幕显示符号说明2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

苏一光全站仪使用方法-CAL-FENGHAI.-(YICAI)-Company One1苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便温度设定范围 -40℃～ +60℃步长 1℃大气压改正 600hPa-1500hPa 步长 1hPa测距最小读数精密测量模式1mm 跟踪测量模式10mm棱镜常数改正～ +角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″视场角 1°30′最短视距ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/ｍ最小：1ｍｍ精度 RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次秒，跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围ｍ～∝1视场角 5°显示屏类型 LCD，四行，图形式数据传输接口 RS－232C机载电池电源可充电镍－氢电池电压直流Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－ 20°～＋45℃尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ重量ｋｇ第二节仪器外观各部件名称一、部件名称2二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ天顶距PT#点号VH高度角ST/BS/SS测站/ 后视/ 碎部点标识V%坡度仪器高HR/HL 水平角（顺时针增/ 逆时针增）棱镜高SD/HD/VD斜距/ 平距/ 高差ID编码登记号N北向坐标PCODE编码E东向坐标P1/P2/P3第一/ 二/ 三页Z高程342. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

RTS632B操作流程主机键盘：1、开机要转动一下望远镜竖直镜头过零，进入开机界面，如下图所示：2、全站仪工作前，要对中、整平；RTS632BL是一个激光下对点，在对中过程中，需要打开，按键盘的“”键，再按“F3”，便可打开激光下对点。

还要进行测距的一些设置，查看棱镜常数和修改测距次数，按“”键，按“F4”键，再按“棱镜”下面的“F1”，可以修改棱镜常数，一般为-30或0（根据所选棱镜情况，棱镜上面有标示）；然后退回，再选择“次数”对应的“F4”，可以修改测距的次数，一般为3次。

3、测量点。

按“MENU”键----“F1：数据采集”-----“选择测量文件”，输入一个或选择之前新建好的----“确定”-----①“F1：测站设置”----“输入点号”---“输入仪高”，就是全站仪高度----按“测站”对应的F4---按“坐标”对应的F3---输入测站点的坐标（N，E，Z）就是（X,Y,Z）---“确定”--“记录”--“是”---“是”--②“F2：后视点设置”----输入后视点名、和镜高，即对中杆高度---“后视”----“NEAZ”----输入“N，E”值，即X，Y----“确定”---系统提示> 照准？检测是否-----然后望远镜照准后视点位置后，点击“是”-----可以点一下“测量”----“坐标”---测量一下后视点，检核一下，是否测的坐标和输入的后视点坐标一致。

③采集坐标：“F3：碎部点”---输入“点号”、“镜高”---“测量”---“坐标”。

4、点放样。

按“MENU”键----“F2：放样”---选择或新建一个坐标文件。

放样前也得进行测站设置和后视点设置；步骤与前面的3、 步一样。

然后进行放样，：“F3：放样”---“坐标”---输入要放样点的坐标（N,E,Z），即（X,Y,Z）---“确定”---出现一个计算值，选择“角度”---“距离”--出现下面菜单左右转动望远镜，使“dHR”的值变成0°0′0″，关上水准制动；此时，望远镜所指的方向就是要放样点的方向，然后拿棱镜的人朝着望远镜的方向上走，再进行“测距”，使“dHD”的值接近于0就可以了，此时棱镜的位置就是要放样的点。

苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。

测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。

RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

一、性能特点键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。

全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。

内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。

多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便温度设定范围-40℃～+60℃步长1℃大气压改正600hPa-1500hPa 步长1hPa测距最小读数精密测量模式1mm 跟踪测量模式10mm棱镜常数改正～+角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率4″视场角1°30′最短视距ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直）79 ｍｍ最小显示读数1″/5″可选探测方式水平角：双竖直角：单精度RTS632 ２″级RTS635 ５″级距离测量测程单个棱镜RTS632/635 1800m三棱镜RTS632/635 2500m数字显示最大：+/ｍ最小：1ｍｍ精度RTS632/635 ±(3 ｍｍ＋2ppm·D)测量时间RTS632/635 精测单次秒，跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器30″／ 2 ｍｍ圆水准器8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率1″光学对中器成像正像放大倍率 3 ×调焦范围ｍ～∝视场角5°显示屏类型LCD，四行，图形式数据传输接口RS－232C 机载电池电源可充电镍－氢电池电压直流Ｖ连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度－20°～＋45℃尺寸及重量外形尺寸160 ×155 ×360 ｍｍ重量ｋｇ第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号 名 称 符号 名 称VZ 天顶距 PT#点号VH 高度角 ST/BS/SS测站/ 后视/ 碎部点标识2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。

苏州一光仪器有限公司110+系列中文数字键全站仪快速操作手册产品3执行标准：GB/T 2766 全站仪引言感谢您购买苏一光RTS110+系列全站仪。

本手册仅介绍仪器使用的部分常用基本功能，仪器各项功能的详细说明和操作步骤请仔细阅读说明书。

如本操作手册的文字、图片与实际有出入，请以实际为准，且本公司保留在不再通知您的情况下，对该操作手册作进一步修订、更改的权力。

注意：所有测量开始前请先完成仪器的整平和置中，并确保仪器电池的电量充足，具体步骤请参见使用说明书。

扫描二维码下载并查看RTS110+使用说明书：常规注意事项：使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损害仪器。

将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋、并确保基座连接照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点当提仪器时，请务必抓紧仪器的把手。

高温环境不要将仪器放置在高温环境中的时间过长，否则会影响仪器的性能。

温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应该将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查在作业前请确认电池中所剩电量，电量不足请及时充电。

取出电池建议当仪器处于开机状态时不要取下电池。

否则，所有存储的数据可能会丢失。

故请仪器关机后取下和安装电池。

.遵循仪器上标签的安全提示，确保安全使用本产品。

.严禁将激光束照射他人眼睛，否则会造成严重伤害。

.禁止直接观看激光束发射源，以免对眼睛造成永久性伤害。

.禁止盯看激光束，以免对眼睛造成永久性伤害。

.严禁用望远镜等光学仪器观看激光束，否则会对眼睛造成 永久性伤害。
