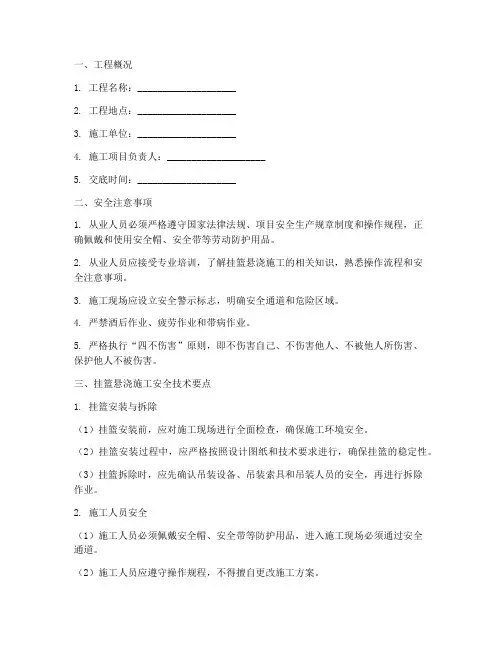

一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 施工项目负责人:____________________5. 交底时间:____________________二、安全注意事项1. 从业人员必须严格遵守国家法律法规、项目安全生产规章制度和操作规程,正确佩戴和使用安全帽、安全带等劳动防护用品。
2. 从业人员应接受专业培训,了解挂篮悬浇施工的相关知识,熟悉操作流程和安全注意事项。
3. 施工现场应设立安全警示标志,明确安全通道和危险区域。
4. 严禁酒后作业、疲劳作业和带病作业。
5. 严格执行“四不伤害”原则,即不伤害自己、不伤害他人、不被他人所伤害、保护他人不被伤害。
三、挂篮悬浇施工安全技术要点1. 挂篮安装与拆除(1)挂篮安装前,应对施工现场进行全面检查,确保施工环境安全。
(2)挂篮安装过程中,应严格按照设计图纸和技术要求进行,确保挂篮的稳定性。
(3)挂篮拆除时,应先确认吊装设备、吊装索具和吊装人员的安全,再进行拆除作业。
2. 施工人员安全(1)施工人员必须佩戴安全帽、安全带等防护用品,进入施工现场必须通过安全通道。
(2)施工人员应遵守操作规程,不得擅自更改施工方案。
(3)施工过程中,应密切注意施工现场动态,发现安全隐患立即停止作业,并及时报告。
3. 施工设备安全(1)施工设备应定期进行检查、维护和保养,确保设备运行正常。
(2)施工设备操作人员应熟悉设备性能,掌握操作规程。
(3)施工设备应设置安全防护装置,确保操作人员安全。
4. 施工环境安全(1)施工现场应保持整洁,施工材料堆放整齐,不得占用消防通道。
(2)施工现场应设置消防设施,确保消防通道畅通。
(3)施工现场应加强防雷、防雨、防暑降温等措施,确保施工人员安全。
四、应急处置措施1. 突发事故处理(1)发生事故时,应立即启动应急预案,组织救援。
《连续梁挂篮悬臂浇注制梁作业安全技术交底》一、挂篮悬臂浇筑制梁作业〔一〕主要危急源、危害因素高处坠落、触电、机械损害、起重损害、物体打击、挂篮倾覆、作业台架失稳、违章作业、治理缺失等。
〔二〕危急源及危害因素产生缘由〔1〕挂篮拼装和撤除不符合设计要求。
〔2〕挂篮锚固不牢。
〔3〕挂篮移位无限位装置。
〔4〕预应力张拉未设防护屏障。
〔5〕制梁作业无防风措施;雨季施工无防雷击措施。
〔6〕跨越大路、铁路施工时无防护措施。
〔7〕施工现场违章用电。
〔8〕高处作业人员不按规定佩戴劳动防护用品;酒后或疲乏作业。
二、挂篮悬臂浇筑制梁专项施工方案(1)挂篮设计制作安装方案〔有资质的单位及人员设计、检算〕。
(2)挂篮施工专项技术方案〔专家评估〕。
〔3〕挂篮施工专项安全方案〔专家评估〕。
〔4〕道路〔既有铁路〕施工安全防护方案〔产权单位组织评估〕。
备注:跨越大路、铁路作业时,应事先与相关的行政主管部门联系,商定有关施工期间的安全事项,订并协作协议,公布公告,按有关规定设置安全防护设施和警示标志。
三、关于挂篮的设计、制造、使用要求〔一〕挂篮设备的设计、制造、使用应符合以下规定:〔1〕必需由有相应资质的厂家进展设计、制造。
〔2〕设备设计、制造厂家应制定明确的非标设备研制方案和验收大纲,由设备制造单位组织相关专家审定。
设备的制造过程验收和出厂验收应由设备制造单位依据验收大纲进展。
(3)设备进场时应对各构件规格、型号、尺寸和数量进展认真核对,检查构件有无缺损,外表有无损坏和锈蚀,配件和专用工具是否齐备等,并做好记录。
(4)设备的安装和安装后的检查、调试均应由设备制造厂家派出专业技术人员全程跟踪指导。
(5)非标设备正式投入使用前应进展载荷试验。
备注:挂篮和挂篮锚固构造均应有足够的安全系数,作业平台满铺脚手板,安装好栏杆。
挂篮移动后,必需锚固稳妥,方可连续施工。
〔二〕挂篮设计除应符合强度、刚度和稳定性要求外,尚应符合以下规定:(1)挂篮总重量的变化不应超过设计重量的10%。
一、施工准备1、挂篮悬浇施工既属于高空作业,又有部分交叉作业,同时还含有危险性极高的预应力张拉作业,因此施工时必须做好安全保障措施,确保施工机具、施工人员以及工程实体的安全。
2、进入施工区域的人员必须戴好安全帽,高空作业人员必须系好安全带,特种设备操作人员必须持证上岗。
施工人员上挂篮前,必须经过安全教育、培训、交底,作业人员熟悉挂篮操作性能、操作规程和安装程序,严格执行施工工艺要求和技术要求。
所有参与挂篮施工的人员必须进行体检,有恐高症、心脏病、酒后等不得参加挂篮施工。
上下层同时作业要做好防护设施,禁止在直线上下作业,防止上方落物伤人。
3、新进场的挂篮必须要有探伤报告。
旧的挂篮必须对关键部位进行探伤试验。
4、挂篮安装前应对挂篮的主要部件(如刚吊杆、主梁、横梁及锚固钢筋等)进行严格检查,并留下详细记录。
5、施工中使用的机械设备(如汽车吊、塔吊等)应经质量技术监督部门检测合格,并有特种设备检验报告放可使用。
点我:送工程实用干货。
所有机械设备要定期检查、定期维修保养,并留下维修保养记录。
挂篮施工属于大型钢结构件上作业,施工用电严格按JGJ46-2005要求执行。
所有用电设备安装、维修或拆除临时用电工程必须由专业电工完成;严禁私拉乱接,一闸多机,严格按“三级配电二级保护”“即:一机、一闸、一漏、一箱”实行。
每日电工对现场临时用电进行巡视检查,并做好记录;禁止将配电箱、开关箱置于地面随意拖拉;配电箱内必须保持整洁、干燥,不得放置任何杂物,禁止放置易燃易爆和金属导电器材。
6、挂篮安装前、应根据施工现场环境、起重机性能、位置和吊重物件情况等,编制实施性吊装方案,并对施工作业人员进行安全技术交底。
7、吊装作业时要有通讯设备,由专人负责,专人指挥。
操作人员和指挥人员必须考核合格,持证上岗;吊装作业前,应对起重机械的制动器、吊钩、钢丝绳和安全装置进行检查,发现性能异常,应在操作前排除;汽车吊作业时严禁操作人员擅自离开驾驶室,定期对起重设备进行维修保养,并形成记录;禁止人员在起重臂旋转半径范围内停留或行走;吊装时必须有统一的指挥、统一的信号,严格遵守“十不吊”规定,起吊挂篮部件及其他重物时,应先提升10-20cm,进行起吊试验,检查确认良好后方可继续起吊,严禁单点起吊。

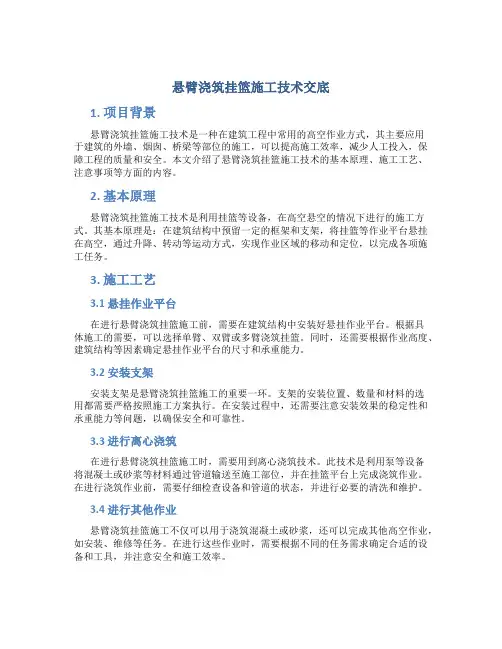

悬臂浇筑挂篮施工技术交底1. 项目背景悬臂浇筑挂篮施工技术是一种在建筑工程中常用的高空作业方式,其主要应用于建筑的外墙、烟囱、桥梁等部位的施工,可以提高施工效率,减少人工投入,保障工程的质量和安全。
本文介绍了悬臂浇筑挂篮施工技术的基本原理、施工工艺、注意事项等方面的内容。
2. 基本原理悬臂浇筑挂篮施工技术是利用挂篮等设备,在高空悬空的情况下进行的施工方式。
其基本原理是:在建筑结构中预留一定的框架和支架,将挂篮等作业平台悬挂在高空,通过升降、转动等运动方式,实现作业区域的移动和定位,以完成各项施工任务。
3. 施工工艺3.1 悬挂作业平台在进行悬臂浇筑挂篮施工前,需要在建筑结构中安装好悬挂作业平台。
根据具体施工的需要,可以选择单臂、双臂或多臂浇筑挂篮。
同时,还需要根据作业高度、建筑结构等因素确定悬挂作业平台的尺寸和承重能力。
3.2 安装支架安装支架是悬臂浇筑挂篮施工的重要一环。
支架的安装位置、数量和材料的选用都需要严格按照施工方案执行。
在安装过程中,还需要注意安装效果的稳定性和承重能力等问题,以确保安全和可靠性。
3.3 进行离心浇筑在进行悬臂浇筑挂篮施工时,需要用到离心浇筑技术。
此技术是利用泵等设备将混凝土或砂浆等材料通过管道输送至施工部位,并在挂篮平台上完成浇筑作业。
在进行浇筑作业前,需要仔细检查设备和管道的状态,并进行必要的清洗和维护。
3.4 进行其他作业悬臂浇筑挂篮施工不仅可以用于浇筑混凝土或砂浆,还可以完成其他高空作业,如安装、维修等任务。
在进行这些作业时,需要根据不同的任务需求确定合适的设备和工具,并注意安全和施工效率。
4. 注意事项4.1 施工前培训在进行悬臂浇筑挂篮施工前,需要对施工人员进行相应的培训,使其了解工艺流程、注意事项和应急措施等内容,提高安全意识和工作能力,以应对各种意外情况。
4.2 安全措施悬臂浇筑挂篮施工存在一定的危险性,所以需要采取一系列安全措施来保障施工过程中施工人员的安全。
悬臂浇筑挂篮工程施工技术交底悬臂浇筑挂篮施工技术交底一、挂篮、模板、钢筋及预应力筋㈠挂篮的设计要求:挂篮质量与梁段混凝土的质量比值宜控制在0.3—0.5之间,特殊情况下也不应超过0.7。
主要设计参数:挂篮总重控制在设计限重之内;允许最大变形(包括吊带变形的总和):20mm;施工时、行走时的抗倾覆安全系数:2;自锚固系统的安全系数:2;斜拉水平限位系统安全系数:2;上水平限位安全系数:2。
㈡挂篮加工试拼及加载试验:挂篮所使用的材料必须是可靠的,有疑问时应进行材料力学性质试验。
挂篮试拼后,必须进行荷栽试验。
㈢挂篮支承平台除要有足够的强度外,还应有足够的平面尺寸,以满足梁段的现场作业需要。
㈣现浇梁模板的制作与安装必须正确、牢靠,安装误差应符合规范的规定。
后吊杆和下限位拉杆孔道应严格按计划尺寸准确预留。
㈤钢筋制作及安装,除应符合规范规定外,还应注意以下几点:1在进行腹板和底板钢筋安装时,应将底板钢筋与腹板钢筋连接牢固,最好采用焊接。
2 底板上、下两层钢筋网应形成一个整体。
3 顶板底层横向钢筋最好采用通长筋。
4 钢筋与管道相碰时,只能移动,不得切断钢筋。
5若挂篮下限位器、下锚带、斜拉杆等部位影响下一步操作,必须切断钢筋时,应待该工序完工后,将割断的钢筋联好再补孔。
㈥粱段的预应力筋、管道、钢筋、预埋件的加工及安装应符合规范规定。
二、混凝土悬臂浇筑㈠在梁段混凝土浇筑前,应对挂篮(托架或膺架)、模板、预应力筋管道、钢筋、预埋件、混凝土材料、配合比、机械设备、混凝土接缝处理情况进行全面检查,经签认后方准浇筑。
㈡连续粱悬臂浇筑施工时,要有保证粱体施工稳定的措施。
㈢桥墩两侧梁段悬臂施工进度应对称、平衡,实际不平衡偏差不得超过设计要求值。
㈣悬臂浇筑段前端底板和桥面的标高,应根据挂篮前端的垂直变形及预拱度设置,施工过程中要对实际高程进行监测,如与设计值有较大出入时,应会同有关部门查明原因进行调整。
㈤箱形截面混凝土浇筑顺序应按设计要求办理,当采用两次浇筑时,各梁段的施工应错开。
一、交底目的为确保施工现场挂篮施工安全,提高施工人员的安全意识,防止安全事故的发生,特进行挂篮安全技术交底。
二、挂篮施工概述1. 挂篮施工定义:挂篮施工是指采用吊篮方法,就地分段悬臂作业,浇筑较大跨径的悬臂梁桥。
2. 挂篮施工特点:结构轻、拼制简单方便、无压重、施工效率高。
三、挂篮施工安全注意事项1. 施工前准备(1)施工人员必须经过专业培训,熟悉挂篮施工的操作规程和安全注意事项。
(2)施工前应检查挂篮的完好性,确保其符合施工要求。
(3)对施工人员进行安全教育,提高安全意识。
2. 施工过程安全(1)施工人员必须穿戴好个人防护用品,如安全帽、安全带、防护眼镜等。
(2)施工过程中,必须按照操作规程进行作业,不得擅自改变施工顺序。
(3)施工过程中,应随时检查挂篮的稳定性,发现异常情况立即停止施工,报告负责人。
(4)施工过程中,严禁在挂篮上放置重物或进行高空作业。
(5)施工过程中,应确保施工区域内的交通畅通,设置安全警示标志。
3. 挂篮拆除安全(1)拆除前应制定详细的拆除方案,确保拆除过程安全有序。
(2)拆除过程中,应按照拆除顺序进行,不得擅自改变拆除顺序。
(3)拆除过程中,应随时检查拆除工具的完好性,确保其符合施工要求。
(4)拆除过程中,应确保施工区域内的交通畅通,设置安全警示标志。
四、应急处置措施1. 人员受伤:立即停止施工,对受伤人员进行救治,并报告相关部门。
2. 挂篮故障:立即停止施工,采取措施排除故障,确保安全后再继续施工。
3. 事故发生:立即停止施工,启动应急预案,进行事故调查和处理。
五、总结通过本次挂篮安全技术交底,使施工人员充分了解挂篮施工的安全注意事项,提高安全意识,确保施工现场挂篮施工安全。
六、附件1. 挂篮施工操作规程2. 挂篮施工安全检查表3. 挂篮施工应急预案请各施工人员认真学习并严格执行以上安全交底内容,共同确保施工现场安全。
(注:以上模板仅供参考,具体交底内容应根据实际工程情况进行调整。
挂篮施工技术交底1. 施工概述本次施工采用挂篮施工技术进行桥梁悬臂梁施工。
挂篮施工是一种悬臂施工方法,通过悬挂在已完成的梁段上,进行新梁段的浇筑和施工。
挂篮施工具有施工设备简单、施工速度快、施工质量容易控制等优点。
2. 施工准备在进行挂篮施工前,需要做好以下准备工作:1.详细了解和熟悉桥梁的设计图纸和相关技术要求。
2.对施工人员进行技术培训和安全教育,确保施工人员了解挂篮施工的操作规程和安全注意事项。
3.准备施工所需的各种材料、设备和工具,并进行检查和验收。
4.做好施工现场的布置和临时设施的搭建,包括施工平台、脚手架、安全防护等。
5.制定详细的施工计划和应急预案,确保施工顺利进行。
3. 挂篮制作与安装1.挂篮应根据设计图纸进行制作,确保挂篮的结构安全可靠。
2.挂篮制作完成后,进行验收,确保挂篮的质量符合要求。
3.安装挂篮时,应按照设计要求进行,确保挂篮的稳定性和安全性。
4.挂篮安装完毕后,进行试压测试,确保挂篮的承载能力满足施工要求。
4. 施工流程1.搭设施工平台:在已完成的梁段上搭设施工平台,施工平台应稳定可靠,能够承受施工人员的重量和施工材料的重量。
2.安装挂篮:按照设计要求安装挂篮,确保挂篮的稳定性和安全性。
3.浇筑新梁段:在挂篮上进行新梁段的浇筑,注意控制混凝土的质量和施工质量。
4.养护新梁段:对新浇筑的梁段进行养护,确保梁段的强度和质量。
5.移动挂篮:待新梁段达到一定强度后,移动挂篮进行下一梁段的施工。
6.施工质量检查:对施工过程进行质量检查,确保施工质量符合要求。
5. 安全措施1.施工人员应遵守施工规程和安全规定,佩戴安全帽、安全带等个人防护装备。
2.施工现场应设置安全警示标志和警戒线,提醒人员注意安全。
3.定期对施工设备进行检查和维护,确保设备的安全运行。
4.制定应急预案,应对突发事件和紧急情况。
其他是关于挂篮施工技术交底的详细内容,希望对您有所帮助。
