构造变动引起的变化特点：
原始结构破坏，出现层间揉皱和滑动镜面， 在构造复杂的地段煤呈碎粒状、鳞片状和粉 末状，煤的光泽变暗，灰分增高；煤层增厚 带和变薄带相间出现，并沿主要构造线呈狭 长条带分布；煤岩层出现不协调褶曲，有时 煤岩互相穿插，致使煤层呈各种不规则状态。
16
(四) 煤层顶板和底板
顶板：赋存在煤层之上的临近岩层 底板：赋存在煤层之下的临近岩层
岩石 最坚固、致密的石英岩及玄武岩。其它最坚固的岩石 很坚固的花岗岩类：
花岗岩（致密的）及花岗岩类岩石；
坚固的石灰岩；不坚固的花岗岩；坚固的砂岩；
一般的砂岩；铁矿石 砂质页岩；泥质页岩 坚固的页岩：不坚固的砂岩及石灰岩；软的砾岩 各种（不坚固的）页岩；致密的泥灰岩 软的页岩；很软的石灰岩；石膏；冻土；无烟煤；
矿井生产能力，一般是指矿井的设计年产量，以万 T/a表示。我国把矿井划分为大、中、小三种类型， 称井型。
大型矿井：生产能力为120万T/a、150万T/a、 180万T/a、240万T/a、300万T/a、400万T/a、 500万T/a及以上的矿井，300万T/a及其以上的矿 井又称特大型矿井。
19
每一个单独的弯曲称为褶曲
有2种基本形式: 向斜：岩层向下弯曲，核部是老岩层，两
翼是新岩层 背斜：岩层向上弯曲，核部是新岩层，两
翼是老岩层 褶曲要素（基本组成部分）： 核部、翼部、 轴面、 枢纽
20
背斜
向斜
21
22
（二）断层构造 岩层或煤层受力超过其强度极限发生变形
破坏的类型，可以分为两类：
断层（两侧岩块有显著位移）和节理（裂 隙）。
断层是影响矿井安全生产的最主要的地质构 造。 1、断层要素

注：阶段间采用下行开采顺序可以减少建井 初期工程量和资金投入，缩短建井工期，并且有 利于阶段内煤层保持稳定。
4、区段间开采顺序 与阶段间开采顺序相同，分为区段间下行开采 顺序和区段间上行开采顺序。 区段间采用下行开采顺序有利于区段内煤层保 持稳定，特别是在煤层倾角较大的情况下。 5、煤层间、厚煤层分层间及煤组间开采顺序
后退式开采：分带工作面向运输大巷方向推进的 开采顺序。 前进式开采：分带工作面背向运输大巷方向推进 的开采顺序。
注：前进式与后退式的主要区别是工作面生产期 间回采巷道是预先掘出来还是在推进过程中形成。
采区、盘区或带区内工作面开采顺序比较
开采顺序 优点 缺点 1、不能预先探明煤层的赋存 情况； 2、形成和维护回采巷道需要 专门的护巷技术，采煤和 形成回采巷道相互影响； 3、新风要先经过采空区内的 回采巷道进入工作面，容 易漏风。
矿井设计生产能力：设计中规定的矿井在单 位时间内采出的煤炭数量，以“Mt/a”表示。 矿井井型：根据矿井设计生产能力不同划分 的矿井类型。
矿井井型的划分 特大型矿井 大型矿井
设计生产能力（Mt/a） 3.0、4.0、5.0、6.0 及以上 1.2、1.5、1.8、2.4 0.45、0.6、0.9 0.3 及以下
1、煤层分类：
按煤层倾角分类
近水平煤层 缓倾斜煤层 <8° 8°~ 25 °
中倾斜煤层
急倾斜煤层 按煤层厚度分类 薄煤层 中厚煤层 厚煤层 按煤层稳定性分类 稳定煤层 不稳定煤层
25°~ 45 °
>45°
<1.3m 1.3m ~ 3.5m >3.5m
中等稳定煤层 极不稳定煤层
2、影响开采的因素
二、矿区开发 矿区：统一规划和开发的煤田或其中一部分。

1区段
Ⅰ 阶段
Ⅱ 阶段
Ⅲ 阶段
Ⅰ 阶段 Ⅱ 阶段
1区段 2区段
阶段划分为
3区段
采区，采区
划分为区段。
Ⅲ 阶段
适用于倾角＞
2021
12 °的煤层24
（二）阶段内的再划分
采区（district）与区段（district sublevel）
采区：把阶段或开采水平沿走向划分为具有 独立生产系统的开采块段。
J1
1
J2
J3
2021
28
J1 阶段 J2 阶段 J 3阶段
（二）阶段内的再划分
J1 阶段 J2 阶段 J3 阶段
2021
29
（二）阶段内的再划分 3、分段式划分
在阶段内不划分采区，沿倾向划分为若干平行走向的长条 带，每一个长条带称为分段，每一个分段布置一个工作面。
走向长壁工作面：工作面沿倾斜布置，沿走推进。
2021
14
倾斜巷道
斜井— 在地层中开凿的直通地面的倾斜巷道 主斜井：用于提升煤炭、通风、行人、排水。 副斜井：用于辅助运输、通风、行人、排水。 通风斜井：用于通风、行人、排水。
2021
15
倾斜巷道
上山采区：位于开采水平以上的采区 下山采区：位于开采水平以下的采区 上山：位于开采水平以上的采区倾斜巷道。 下山：位于开采水平以下采区的倾斜巷道。
2021
12
水平巷道
平硐 — 在地层中开凿的直通地面的水 平巷道。
石门 —无直接地面出口，垂直或斜交 于煤层走向，在岩层中开掘的水平巷道
煤门 — 无直接地面出口，垂直或斜交
于煤层走向，在煤层中开掘的水平巷道
2021
13
水平巷道

三种工艺方式：
1、爆破采煤工艺方式（炮采工艺方式） 解放后至60年代初 2、普通机械化采煤工艺方式 60年代初至70年代中期 3、综合机械化采煤工艺方式 70年代中期以来
普通机械化采煤工艺
1.工作面的布置 （1）落煤、装煤——由滚筒采煤机来
完成。
（2）运输——由可弯曲的刮板输送机 运煤。
3）倾角：煤层面与水平面之间的夹角。
顶板：1）伪顶
2）直接顶（顶板管理的重点）
3）基本顶
底板：1）直接底
2）老底
按煤层的厚度分：
1）薄煤层，厚度＜1.3m 2）中厚煤层，厚度1.3m-3.5m 3)厚煤层，厚度＞3.5m 按煤层倾角分：
1）近水平煤层，倾角＜8° 2）缓倾斜煤层，倾角8°-25° 3）倾斜煤层，倾角25°-45° 4）急倾斜煤层，倾角＞45°
排矸系统 运煤系统 材料运输系统
一 、采煤方法及其分类 （一）基本概念
采煤方法：采煤工艺与回采巷道布置及其在时间 上、空间上的相互配合的总称。
采煤方法包括采煤系统和采煤工艺。 （二）采煤方法的分类 1.壁式体系采煤法 2.柱式体系采煤法
采煤工艺：采煤工作面各工序所用方法、设备 及其在时间上、空间上的相互配合。
（中间岩石新 两边岩石老）
背斜：等高线凸出方向是标高降低的方向。
（中间岩石老 两边岩石新）
断层要素： 1、 断层面 2、 断盘 3、 断层线 4、 断距 断层分类： 正断层：上盘相对下降，下盘相对上升。 逆断层：上盘相对上升，下盘相对下降。 平移断层：断层两盘沿水平方向相对移动。
准备巷道：为一个采区会两个以上的回采 工作面服务的巷道，如采区上（下）山、 采区车场、采区煤仓、采区石门等。
回采巷道：为一个采煤工作面服务的巷道， 如区段上、下平巷和开切眼等。

地下开采技术是指通过在地下矿层进行挖掘，以获取煤炭资源的一种技术。该技术具有开采效率高、资源利用率高、对环境影响较小等优点，因此在煤炭工业中得到了广泛应用。
地下开采的工艺流程包括矿床开拓、采准、切割和回采四个阶段。其中，回采是核心阶段，采准和切割是为回采服务的准备阶段。
总结词
地下开采的工艺流程包括矿床开拓、采准、切割和回采四个阶段。矿床开拓是整个开采过程中的基础，目的是为了建立通往地下的运输通道。采准是在开拓的基础上，为回采工作准备好场地，安装设备，为回采提供必要的条件。切割是在采准的基础上，将矿体切割成适合回采的矿块或矿段。回采是整个工艺流程的核心阶段，通过回采可以获得煤炭资源。
安全培训教育
对从业人员进行安全生产培训教育，提高员工的安全意识和技能水平。
安全检查与隐患排查
定期进行安全检查和隐患排查，及时发现并处理存在的安全隐患。
应急救援预案
制定应急救援预案，配备相应的应急救援设备和人员，确保在发生事故时能够及时有效地进行救援。
地下开采技术
地下开采技术是指通过在地下矿层进行挖掘，以获取煤炭资源的一种技术。其特点包括开采效率高、资源利用率高、对环境影响较小等。
综采工艺
在极薄煤层中，采用爆破方式采煤，需要注意安全管理和顶板控制。
爆破采煤工艺
根据煤层厚度和地质条件，选择适合的采煤机，确保采煤效率和安全性。
采煤机选择
A
B
C
D
随着矿井深度增加，地温、地压、岩石力学等条件变得更加复杂，开采难度和危险性增加。
深部矿井面临的问题
采用强度高、耐久性好的支护材料和方法，确保巷道的稳定性和安全性。
总结词：地下开采的安全管理是保障作业人员生命安全和身体健康的重要措施，包括建立健全安全管理制度、加强安全培训和检查等方面。

谢谢！
煤矿开采的基本概念
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

PPT文档演模板
第一讲绪论煤矿开采学的基本概念
采区式
•走向长壁工作面：工作面沿倾斜布置，沿走向推进。
PPT文档演模板
第一讲绪论煤矿开采学的基本概念
2.分段式划分
• 在阶段范围内不再划分为采区，而是沿倾向将煤层划分为若干平 行于走向的长条带，每个长条带称为分段，每个分段斜长布置一 个采煤工作面。
• 适用条件：分段式划分仅适用于地质构造条件简单、走向长度较 小的井田。
• 教学重点 井田内划分 矿山井巷名称 矿井主要生产系统
• 教学难点 井田内划分
PPT文档演模板
第一讲绪论煤矿开采学的基本概念
•一、煤田开发的基本概念

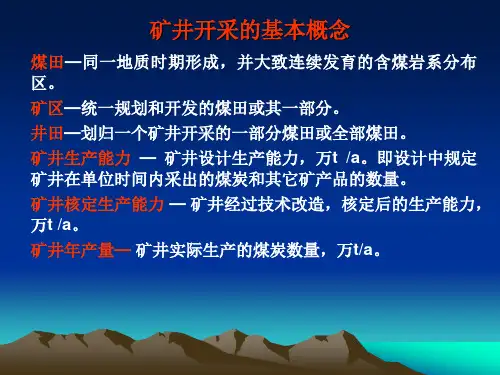

(一)煤田和矿区 煤田：在地质历史发展过程中，同一地质 时期形成，并大致连续发育的含煤岩系分 布区称为煤田。
