图纸会审会议纪要(2)图纸会审会议纪要范例会议议题: 瑞京路(西洋坪路至瑞京路已建段)道路工程施工图纸会审工程名称: 瑞京路(西洋坪路至瑞京路已建段)道路工程(K1+330.739~K2+228.781m)时间： xx年12月10日下午地点：漳州市胜利西路向荣大厦17A号楼主持人：高振柱人:×参加单位及人员(附会议签到表)：1. 建设单位：漳州国源房 ___有限公司陈庆凤、韩总、高振柱、×××、余炳煌2. 监理单位：福建安华建设工程监理 ___有限公司朱培坚3. 设计单位：福建省九龙建设集团设计院漳州分院叶丽兰、杨学文、叶志强4.地质勘察单位：福建省水文地质工程勘察研究院张国荣5. 施工单位：厦门市聚雄市政工程有限公司王治国、吴本银、郑传琛会议议程及内容：一、设计院对瑞京路(西洋坪路至瑞京路已建段)道路工程(K1+330.739~K2+228.781m)进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:1、深层搅拌桩施工所采用的固化剂为425号普通硅酸盐水泥，是否应明确为325或425的水泥。

答复：采用425号水泥。

2、旧港道回填采用薄轮加法进行施工，该施工方法的施工工艺能否给予详细提供。

答复：由于路基范围内现场旧港道及南侧场地已回填，不存在路堤稳定性的问题，可按一般路基分层碾压施工。

3、渠化岛上的障碍墩采用什么材料?答复：采用花岗岩。

4、过路管槽部分：1)管道与过路管槽交叉部分的发石卷采用什么材料。

2)过路管槽搭板与路面相接一面应预埋传力杆，传力杆的大小和间距要给予明确。

3)墙体上供管线穿越的预留洞位置不明确。

答复：1)发石卷材料采用与墙同，为M7.5浆砌条石;2)取消过路管槽搭板与路面相接一面应预埋传力杆;3)本次管槽只实施路沿处，不预留孔洞。

5、路面结构应由原设计62cm改为61cm，(有笔误)。

答复：62cm正确，含1厘米沥青表处下封层。

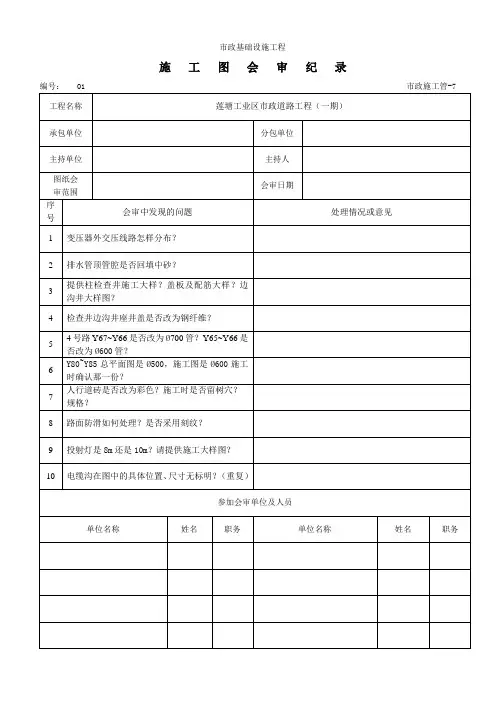

图纸会审记录一、工程名称：晋城市泽州路与新市街交叉口改造工程二、时间：2012年5月18日三、地点：晋城市建设局城建科四、参加人员：宋延明、赵秦宇、邹建平、李小波五、会审记录内容：首先设计单位就本工程的设计思想及设计用途进行了简要的说明，并对施工中的应该注意的问题进行了要求。

之后，就阳城县市政工程公司对图纸提出的问题，建设单位和设计单位进行了具体的答复，具体内容如下：1、问：在图纸设计说明中车行道路面结构层总厚度49cm，实际车行道路面结构层总厚度50cm，因以后者为准，请予以确认。

答：是50cm。

2、问：在图纸设计说明中罩面路段沥青路面铣刨厚度为5cm，恢复沥青路面厚度为5cm，但在罩面路段车行道沥青路面结构图中沥青路面厚度为4cm，以哪个为准？答：罩面沥青路面厚度以5cm为准。

3、问：城市主干道交通岛都取消了，本次设计的交通岛是否取消？若交通岛取消，交通设施管线如何布置？答：交通岛取消，交通设施管线由交警部门与施工单位洽商布置。

4、问：人行道砖采用哪种材质？答：采用与原人行道相同材质。

5、问：在图纸设计说明中人行道垫层采用15cm厚C15混凝土，但在人行道结构图中垫层采用10cm厚C15混凝土、15cm厚三七灰土，以哪个为准？答：以人行道垫层采用15cm厚C15混凝土为准。

6、问：芙蓉大酒店门前增加1.5米人行道，人行道横坡重新放坡还是顺接？答：顺接。

7、问：在新市街以东道路加宽中，竖向图显示北侧加宽50cm,南侧不动；横道图显示两侧各增加25cm，以哪个为准？答：新市街以东道路加宽原则上两侧各增加25cm，也可根据实际情况适当调整。

8、问：6#水源井改造电力工程井室到水泵房电缆线按15年使用年限，拟采用以下方案：采用铠装电缆（铜芯3*95+1*35）100m，铠装电缆穿DN300钢管做套管，长65m，增加一根100m四芯屏蔽电缆信号线,屏蔽线采用DN100钢管做套管，长100m，De32PE管因埋深太浅，采用DN100钢管做套管，长100m，所有套管做三油两布防腐处理后，回填矿砂0.7m,加保护板，套管埋深1.2米。

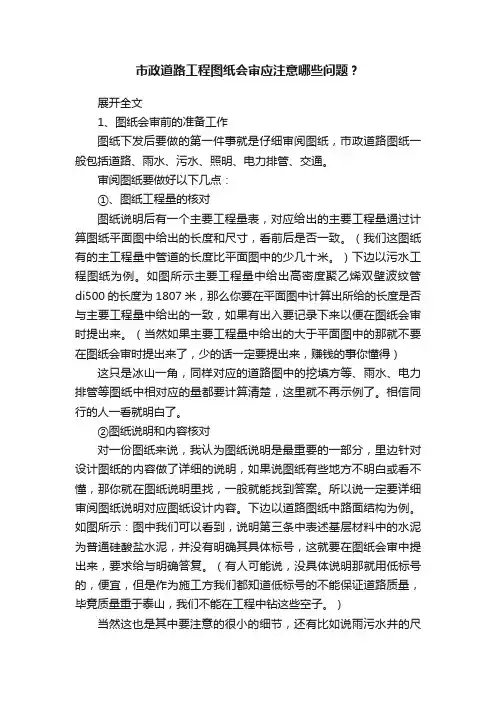

市政道路工程图纸会审应注意哪些问题？展开全文1、图纸会审前的准备工作图纸下发后要做的第一件事就是仔细审阅图纸，市政道路图纸一般包括道路、雨水、污水、照明、电力排管、交通。

审阅图纸要做好以下几点：①、图纸工程量的核对图纸说明后有一个主要工程量表，对应给出的主要工程量通过计算图纸平面图中给出的长度和尺寸，看前后是否一致。

（我们这图纸有的主工程量中管道的长度比平面图中的少几十米。

）下边以污水工程图纸为例。

如图所示主要工程量中给出高密度聚乙烯双壁波纹管di500的长度为1807米，那么你要在平面图中计算出所给的长度是否与主要工程量中给出的一致，如果有出入要记录下来以便在图纸会审时提出来。

（当然如果主要工程量中给出的大于平面图中的那就不要在图纸会审时提出来了，少的话一定要提出来，赚钱的事你懂得）这只是冰山一角，同样对应的道路图中的挖填方等、雨水、电力排管等图纸中相对应的量都要计算清楚，这里就不再示例了。

相信同行的人一看就明白了。

②图纸说明和内容核对对一份图纸来说，我认为图纸说明是最重要的一部分，里边针对设计图纸的内容做了详细的说明，如果说图纸有些地方不明白或看不懂，那你就在图纸说明里找，一般就能找到答案。

所以说一定要详细审阅图纸说明对应图纸设计内容。

下边以道路图纸中路面结构为例。

如图所示：图中我们可以看到，说明第三条中表述基层材料中的水泥为普通硅酸盐水泥，并没有明确其具体标号，这就要在图纸会审中提出来，要求给与明确答复。

（有人可能说，没具体说明那就用低标号的，便宜，但是作为施工方我们都知道低标号的不能保证道路质量，毕竟质量重于泰山，我们不能在工程中钻这些空子。

）当然这也是其中要注意的很小的细节，还有比如说雨污水井的尺寸是否前后一致，断面图中标高是否有误等等，这是一项细活，在图纸会审前一定要仔细检查核对，确保工程利益。

2、图纸会审中前期已经梳理出来的问题，在图纸会审中一定要据理力争（前期一定要对相应内容查看规范要求，确保胸有成竹。

市政道路工程应准备的资料1、开工时，要做的事情：①、施工方案报审②、检测单位资质报审③、混凝土厂家资质报审④、施工技术交底记录别忘了做2、施工过程中，材料和设备的合格证要及时收齐，要及时进行进场材料和设备的报审。

3、施工过程中，测量资料要跟上。

4、要搞清楚本工程的公司技术负责人、公司安全负责人、项目经理、项目技术负责人、质检员、安全员、施工员、测量员、试验员、材料员、资料员等名单。

签字时不可签错！5、每次开会要记得写会议纪要，虽然是监理的事。

6、如果出现施工现场不按图纸做的情况，一定要弄清资料是按现场做，还是按图纸做。

7、做出的资料要及时打印出来，及时盖章、签字。

8、送检之前，去检测单位拿个送检指南。

具体步骤1、编写工程的施工方案、临时用电方案、事故应急救援预案，所有的方案都要向监理报审，方案报审表如下：施工组织设计（方案）报审表（市政监-2）。

2、填开工报告，用表如下：工程开工/复工报审表；开工报告3、等规划局来工地现场交桩时，填测量交接桩记录测量交接桩记录4、等开完工程的图纸会审会议，填图纸会审记录，用表如下：施工图会审记录5、填所有工序的施工技术交底:施工技术交底记录（市政施管-9）6、试验资料（每次送检时都要填写:见证记录）：⑴开工时，要及时做的试验：①水泥、砂、碎石、石屑、钢筋、砖、管材、沥青等原材料试验②不同强度的水泥混凝土配合比试验③不同强度的水泥砂浆配合比试验④不同型号的水泥稳定土（水泥稳定碎石或水泥稳定石粉）配合比试验⑤不同型号的沥青混合料配合比试验⑻水泥混凝土路面浇筑完成后，要抽芯做劈裂抗拉强度试验。

⑼沥青混凝土路面铺筑完成后，要抽芯做稳定度试验。

7、雨水管道沟槽开挖后，进行沟槽开挖报验，用表如下：报验申请表；沟槽开挖与地基处理检验批质量验收记录。

8、雨水管道沟槽开挖好后，接着铺筑管道的碎石垫层，然后浇筑管道的混凝土平基，用表如下：报验申请表管道基础检验批质量验收记录隐蔽工程质量验收记录（市政质检.0.12）9、平基浇好后，接着安装主管，用表如下:报验申请表（市政监-4）管道铺设检验批质量验收记录（市政质检.3.12）钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接检验批质量验收记录（市政质检.3.10）隐蔽工程质量验收记录（市政质检.0.12）10、管道安装好后，接着浇筑管道的管座混凝土，用表如下：报验申请表（市政监-4）管道基础检验批质量验收记录（市政质检.3.4）隐蔽工程质量验收记录（市政质检.0.12）11、安装主管的同时，安装支管，砌筑雨水口，用表如下：报验申请表（市政监-4）雨水口及支、连管检验批质量验收记录12、装管的同时，施工检查井（分混凝土检查井和砖砌检查井，有的检查井下面的井室是混凝土，上面的井筒是砌砖），用表如下:⑴混凝土检查井用表：①钢筋报验：报验申请表给排水构筑物钢筋检验批质量验收记录（一）给排水构筑物钢筋检验批质量验收记录（二）隐蔽工程质量验收记录②模板报验：报验申请表给排水构筑物模板检验批质量验收记录③混凝土报验:报验申请表普通混凝土浇注记录给排水构筑物现浇混凝土检验批质量验收记录井室检验批质量验收记录隐蔽工程质量验收记录(2)砖砌检查井用表：报验申请表井室检验批质量验收记录隐蔽工程质量验收记录13、检查井砌筑完成，等结构物混凝土和砂浆强度达到要求后，接着回填管道沟槽，用表如下：报验申请表回填施工记录表沟槽回填检验批质量验收记录隐蔽工程质量验收记录。

中建八局《图纸会审快速审查指南》内容摘抄：第一部分总则1.1 编制目的1.1.1 为规范房屋建筑和市政基础设施工程施工图设计文件审查工作，明确审查内容，统一审查尺度，依据国家、部委、企业有关的规定，结合实际情况，编制本指南。

1.1.2 本指南适用于房屋建筑工程、市政公用工程（含城市道路、城市桥梁、城市隧道、城市给水、城市排水）的新建、改建、扩建工程初步设计文件的审查。

1.1.3 本指南规定的审查内容依据现行相关法规（本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称）和工程建设标准编写；1.1.4 各专业除按本指南内容审查外，尚需审查下列内容：1.工程设计使用的工程勘察文件是否已审查且合格。

2.是否使用属于淘汰或禁止使用的建筑材料。

使用限制使用的建筑材料时，是否符合相应的限制条件。

3.勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设设计文件（包括图纸和计算书）上加盖相应的图章和签字。

4.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准要求。

5.是否符合作为设计依据的政府有关部门的批准文件要求。

6.是否符合住建部《房屋建筑和市政基础设施工程危及生产安全施工工艺、设备和材料淘汰目录》、局《公路水运工程淘汰危及生产安全施工工艺、设备和材料目录清单（2021 版）》的规定。

1.1.5 除按《实施工程建设强制性标准监督规定》(2021 修正二)建设部令[2000]81 号第五条“建设工程勘察、设计文件中规定采用的新技术、新材料，可能影响建设工程质量和安全，又没有国家技术标准的，应当由国家认可的检测机构进行试验、论证，出具检测报告，并经国务院有关主管部门或者省、自治区、直辖市人民政府有关主管部门组织的建设工程技术专家委员会审定后，方可使用。

”规定进行了审定（或备案）的情况外，审查中发现的不符合强制性条文或违反法规的问题，应进行改正。

对于审查中发现的其他问题，如设计未严格执行本指南的规定，应有充分依据。

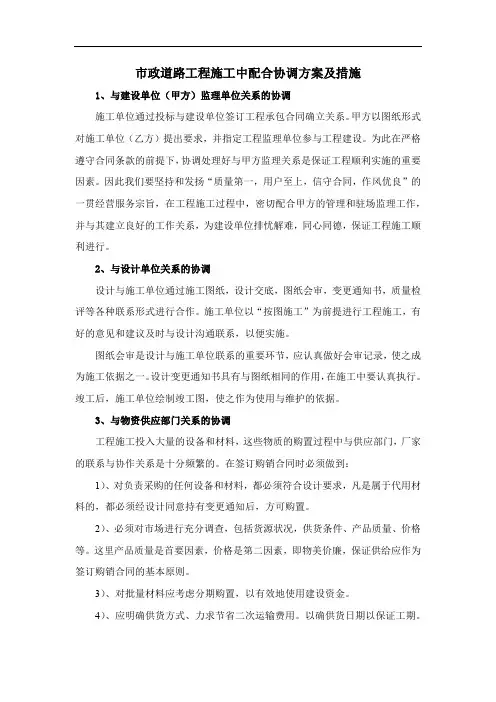

市政道路工程施工中配合协调方案及措施1、与建设单位（甲方）监理单位关系的协调施工单位通过投标与建设单位签订工程承包合同确立关系。

甲方以图纸形式对施工单位（乙方）提出要求，并指定工程监理单位参与工程建设。

为此在严格遵守合同条款的前提下，协调处理好与甲方监理关系是保证工程顺利实施的重要因素。

因此我们要坚持和发扬“质量第一，用户至上，信守合同，作风优良”的一贯经营服务宗旨，在工程施工过程中，密切配合甲方的管理和驻场监理工作，并与其建立良好的工作关系，为建设单位排忧解难，同心同德，保证工程施工顺利进行。

2、与设计单位关系的协调设计与施工单位通过施工图纸，设计交底，图纸会审，变更通知书，质量检评等各种联系形式进行合作。

施工单位以“按图施工”为前提进行工程施工，有好的意见和建议及时与设计沟通联系，以便实施。

图纸会审是设计与施工单位联系的重要环节，应认真做好会审记录，使之成为施工依据之一。

设计变更通知书具有与图纸相同的作用，在施工中要认真执行。

竣工后，施工单位绘制竣工图，使之作为使用与维护的依据。

3、与物资供应部门关系的协调工程施工投入大量的设备和材料，这些物质的购置过程中与供应部门，厂家的联系与协作关系是十分频繁的。

在签订购销合同时必须做到：1）、对负责采购的任何设备和材料，都必须符合设计要求，凡是属于代用材料的，都必须经设计同意持有变更通知后，方可购置。

2）、必须对市场进行充分调查，包括货源状况，供货条件、产品质量、价格等。

这里产品质量是首要因素，价格是第二因素，即物美价廉，保证供给应作为签订购销合同的基本原则。

3）、对批量材料应考虑分期购置，以有效地使用建设资金。

4）、应明确供货方式、力求节省二次运输费用。

以确供货日期以保证工期。

4、与质监部门关系的协调质量监督部门代表国家对工程建设质量进行全面的监督，参与工程验收并核定工程质量等级。

施工单位应尊重其业务职权，用积极的态度配合质监工作，认真处理提出的质量安全问题，认真积累和整理有关试验，试运转，隐蔽工程记录，质检验评表格等。

图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。

图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否符合当地要求。

(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足。

(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册施工单位是否具备。

(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。

(13)施工安全、环境卫生有无保证。

(14)图纸是否符合监理大纲所提出的要求。

4、会审的程序：图纸会审应开工前进行。

如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。

4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

图纸会审攻略及图纸会审问题汇总关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

2、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审常见问题提示一、图纸审查顺序：1、整体审查先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

2、图纸会审顺序：(1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸钉无矛盾；索引符号是否存在漏标；大样图是否齐全等。

(3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

(5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核刘图纸和说明有无矛盾．规定是否明确，要求是否可行，做法是否合理等。

(6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。

(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。

二、地基与基础1、PHC管桩(1)施工顺序宜为：施工前先进行试桩，然后继续进行工程桩施工，待工程桩施工结束后再进行静载试验。

(2)存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。

2、冲（钻）孔灌注桩(1)取芯孔、超声波检测预埋管用后应进行封闭或灌芯，并应有相应的设计变更。

市政设计交底与图纸会审的内容及流程一、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图纸是施工单位和监理单位开展工作最直接的依据。

现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。

设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。

监理和各有关单位应当充分重视。

二、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

各专业图纸之间必须核对。

3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。

进行设计交底与图纸会审的工程图纸，必须经建设单位确认。
