电气控制与PLC应用知识点汇总

电气控制与plc原理及应用重点电气控制与plc原理及应用重点电气控制是工业生产过程中不可或缺的一个环节。

它不仅能提高工业生产的效率，降低生产成本，还能保证工业设备的安全运行。

电气控制的核心是PLC（可编程逻辑控制器）系统。

PLC是一种专门用于自动化控制的设备，它能快速、精确地执行从传感器采集到的数据，并通过程序调度命令工业设备进行相应的运行。

由此可见，PLC技术在工业生产中具有非常广泛的应用，下面我们来详细介绍一下电气控制与plc原理及应用的重点。

一、电气控制的基础电气控制的基础在于掌握组态软件（如：SIEMENS)和PLC输入输出信号的设置及参数调节等相关基础知识。

这方面需要具备一定的电气知识和PLC编程技能。

因此，学习电气控制的前提是对电路相关概念和原理有一定的了解。

例如：电路的故障诊断、电路等效原理、电气继电器等等。

二、PLC的基本概念和原理1.可编程性：PLC系统是可编程的，它能够根据不同的程序控制工业设备的运行。

与传统的机械控制、电气控制和伺服控制相比，PLC的编程和修改成本更低，且更易实现。

2.输入与输出：PLC系统的输入通常来自于外界传感器及请求器等，而输出则是直接输出给例如电机、电磁阀等工业设备控制信号。

3.逻辑控制：PLC具有逻辑控制功能，其逻辑与各种成本高昂的传动控制系统相比更加可靠、反应速度更快。

三、PLC的应用与优势PLC技术因其可编程性和极高的灵活性，成为自动化领域中广泛应用的控制系统之一。

下面介绍几个重要的应用领域：1.电厂、水处理厂及电力站等公用设施的自动化控制。

2.物流、制造业及成品厂等工业生产自动化领域。

3.交通运输、楼宇自动化等领域的控制系统。

PLC技术的优势不仅在于提高生产效率、降低生产成本，而且还可以提高工作环境和生产安全性，降低工伤率和设备损坏率。

四、PLC在电气控制中的实践应用PLC可应用于控制数控机床、落地插座、交通信号灯、输送带以及珍珠奶茶机等各类工业设备。

电气控制与plc原理及应用电气控制与PLC原理及应用电气控制是指通过使用电力来控制机械运动和工业过程的过程。

在现代工业中，电气控制系统被广泛应用于各种自动化设备中，其中PLC（可编程逻辑控制器）是最常见和重要的控制设备之一。

本文将介绍电气控制与PLC的基本原理以及在工业中的应用。

一、电气控制的基本原理电气控制是通过使用电力来控制机械设备的运动和工业过程的过程。

它包括使用电流、电压和电阻等电学元件来控制电机、阀门和其他执行器的运动。

电气控制系统通常由以下几个基本组成部分组成：1. 电源：提供电能给电气控制系统。

2. 控制器：接收输入信号并产生输出信号，以控制执行器的运动。

3. 传感器：接收来自被控制对象的信息，并将其转换为电信号，以供控制器使用。

4. 执行器：根据控制器的输出信号来执行相应的动作，如驱动电机转动、开关阀门等。

二、PLC的基本原理PLC是一种专门用于工业自动化控制的可编程控制器。

它具有高可靠性、灵活性和可编程性的特点，广泛应用于各种自动化设备中。

PLC的基本原理是通过接收输入信号、进行逻辑运算、产生输出信号来控制机械设备的运动。

PLC通常由以下几个主要组成部分组成：1. 中央处理器（CPU）：负责执行用户编写的程序，并控制输入输出模块之间的数据交换。

2. 输入模块：接收来自传感器的信号，并将其转换为数字信号，供CPU使用。

3. 输出模块：根据CPU的控制信号，将数字信号转换为控制信号，控制执行器的运动。

4. 编程设备：用于编写、修改和下载PLC程序的设备，如编程器、计算机等。

三、PLC在工业中的应用PLC在工业中的应用非常广泛，涵盖了各个行业和领域。

以下是一些常见的应用领域：1. 制造业：PLC广泛应用于制造业中的生产线自动化控制。

它可以控制机械设备的运动、监测生产过程中的参数，并实现自动化生产。

2. 汽车工业：PLC被广泛应用于汽车工业中的生产线控制。

它可以控制汽车装配线上的机器人、传送带和其他设备，实现自动化生产。

《电气控制与PLC 应用技术》一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数（1010）2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

（1）整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

（2）小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。

解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

电气控制PLC原理及应用知识总结电气控制PLC（Programmable Logic Controller）是一种专门用于自动化控制的工控设备，其工作原理是基于可编程数字逻辑控制器。

通过它可以对工业过程进行监测、控制以及自动化执行。

电气控制PLC的工作原理是基于逻辑图来实现的，逻辑图包括输入端、输出端和逻辑元件。

PLC通过读取输入端的信号，经过逻辑元件的处理，输出控制信号到输出端，从而实现对工业过程的控制。

电气控制PLC的应用主要体现在以下几个方面：1. 自动化生产线控制：PLC可以用于控制自动化生产线上的各个环节，实现物料的输送、加工、检测、包装等工艺过程的自动控制。

2. 机械设备控制：PLC可以用于控制各种机械设备，如起重机、输送带、风机、泵等，实现设备的运行、停止、调速等功能。

3. 交通信号控制：PLC可以用于控制交通信号灯的切换，根据交通流量和信号定时规划，实现交通流畅和安全。

4. 智能楼宇控制：PLC可以用于控制楼宇内的电梯、空调、照明等设备，通过集中管理实现楼宇的能耗节约和智能化控制。

5. 公共设施控制：PLC可以用于控制公共设施，如水泵、水处理设备、供暖系统等，实现对公共设施运行的监控和自动化控制。

电气控制PLC的优势主要体现在以下几个方面：1. 高度可靠性：PLC有很高的可靠性和稳定性，能够在恶劣的工作环境下长时间稳定运行，不易受外界环境影响。

2. 可编程性：PLC可以通过编程进行逻辑控制，可以根据实际需求进行修改和调试，灵活性高。

3. 扩展性：PLC可以方便地扩展和增加输入输出模块，以满足不同应用的需求。

4. 易于维护：PLC的维护和故障排除相对较简单，大多数部件可以进行模块化更换和维修，极大地缩短了停机时间。

5. 丰富的功能：PLC具备多种功能模块，如计时、计数、模拟量处理、通信功能等，能够满足不同应用的需求。

6. 易于集成：PLC可以与其他控制设备和系统进行集成，如传感器、HMI （Human Machine Interface）、数据采集系统等，形成完整的自动化控制系统。

低压电器通常是指在交流额定电压1200V 、直流额定电压1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品。

配电系统对电器的要求是：在系统发生故障的情况下，动作准确，工作可靠，有足够的热稳定性和电稳定性。

控制电器主要用于电力拖动控制系统和用电设备的通断控制，对控制电器的要求是：工作准确可靠，操作频率高，寿命长等。

熔断器的常用型号有：RL6、RL7、RT12、RT14、RT15、RT16（NT ）、RT18、RT19（AM3）、RO19、RO20、RTO 等，在选用时可根据使用场合酌情选择。

1．刀开关的选用：①按用途和安装位置选择合适的型号和操作方式。

②额定电压和额定电压必须符合电路要求。

③校验刀开关的动稳定性和热稳定性，如不满足要求，就应选大一级额定电流的刀开关。

电气原理图电器布置图电气控制系统图电气安装接线图用规定的图形符号，按主电路和辅助电路相互分开并依据各电器元件动作顺序等原则所绘制的线路图，称为电气原理图。

它包括所有电器元件的导电部件和接线端点，不表示电气元件的形状、大小和安装方式。

交换率 A ·B=B ·A2、结合率 A ·（B ·C ）=（A ·B ）·CA+（B+C ）=（A+B ）+C3、分配率 A ·（B+C ）=A ·B+A ·CA+（B ·C ）=（A+B ）·（B+C ）4、重迭率 A ·A=A ，A+A=A5、吸收率 A+A ·B=A ， A ·(A+B)=AA+A ·B=A+B ， A+A ·B=A+B、非非率 A=AR 熔体额定电流 熔断器额定电流 设计代号 熔断器 类型代号7、反演率A+B=A·B，A·B=A+BPLC的基本结构：1、CPU模块（有微处理器和存储器组成）2、信号板3、信号模块4、通信模块（S7-1200最多可以添加三块RS-485或RS232，可以使用ASCⅡ通信协议，USS驱动协议，modbus RTU主站协议和modbus RTU从站协议）5、SIMATIC HMI精简系列面板6、编程软件。

电气控制和PLC的原理和应用1. 电气控制的原理•电气控制是指利用电气信号来控制设备或系统的运行。

其原理主要基于以下几个方面：–电路原理：电气控制是通过电路来实现的，通常包括开关、继电器、接触器、变压器等器件的组合连接。

–信号传输：电气控制信号通过导线或电缆传输，通过合适的连接方式将不同设备、传感器或执行器连接在一起。

–逻辑控制：利用逻辑电路来处理和判断输入信号，并产生相应的输出信号，实现对设备或系统的控制。

2. PLC的原理•PLC（可编程逻辑控制器）是一种电气控制设备，其原理基于以下几个方面：–输入/输出：PLC通过输入模块接收外部信号，通过输出模块发送控制信号给设备或系统。

–中央处理器：PLC内部有一台中央处理器（CPU），负责处理输入信号、处理逻辑和控制输出信号。

–存储器：PLC内部有存储器，用于存储程序和数据，程序可以通过编程软件进行编写和修改。

–通讯接口：PLC可以通过通信接口与其他设备或系统进行数据交换和通讯。

3. 电气控制和PLC的应用•电气控制和PLC在工业自动化领域有广泛应用，下面列举了一些常见的应用场景：1.自动化生产线控制–将不同设备和工作站连接起来，通过PLC进行控制和协调，实现整条生产线的自动化运行。

–可以通过传感器来监测生产状态和产品质量，根据需要进行自动调整和控制。

2.工业机械控制–电气控制和PLC可以应用于各种工业机械设备，如机床、搬运设备、包装机器等。

–可以通过PLC实现对机器运行状态的监控和控制，包括速度、压力、温度等参数的调节。

3.智能建筑控制–电气控制和PLC可以应用于智能建筑系统，如楼宇自动化、照明控制、空调控制等。

–可以通过PLC实现对建筑设备的集中控制和监测，提高能源利用效率和系统运行稳定性。

4.环境控制系统–电气控制和PLC可以应用于环境控制系统，如污水处理、水处理、空气处理等。

–可以通过PLC实现对水泵、风机、阀门等设备的控制和调节，实现对环境参数的监测和控制。

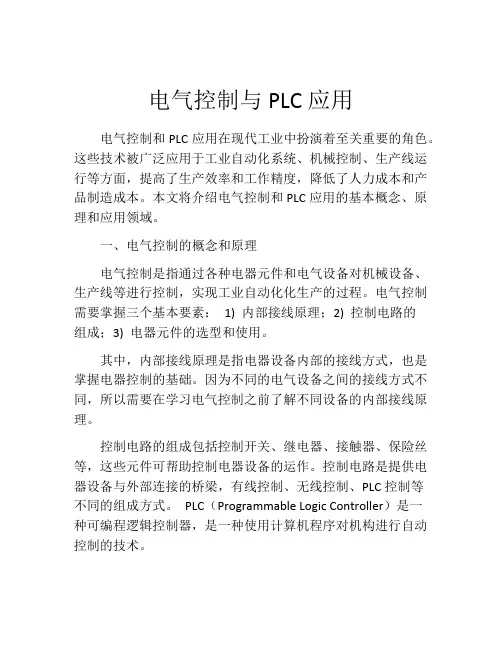

电气控制与PLC应用电气控制和PLC应用在现代工业中扮演着至关重要的角色。

这些技术被广泛应用于工业自动化系统、机械控制、生产线运行等方面，提高了生产效率和工作精度，降低了人力成本和产品制造成本。

本文将介绍电气控制和PLC应用的基本概念、原理和应用领域。

一、电气控制的概念和原理电气控制是指通过各种电器元件和电气设备对机械设备、生产线等进行控制，实现工业自动化化生产的过程。

电气控制需要掌握三个基本要素：1) 内部接线原理；2) 控制电路的组成；3) 电器元件的选型和使用。

其中，内部接线原理是指电器设备内部的接线方式，也是掌握电器控制的基础。

因为不同的电气设备之间的接线方式不同，所以需要在学习电气控制之前了解不同设备的内部接线原理。

控制电路的组成包括控制开关、继电器、接触器、保险丝等，这些元件可帮助控制电器设备的运作。

控制电路是提供电器设备与外部连接的桥梁，有线控制、无线控制、PLC控制等不同的组成方式。

PLC（Programmable Logic Controller）是一种可编程逻辑控制器，是一种使用计算机程序对机构进行自动控制的技术。

电器元件的选型和使用是指选择合适的元件来控制电器设备的运作。

在选择元件时，需要考虑电气设备的特性、使用环境、工作方式和成本等因素。

二、PLC应用的概念和原理PLC是一种可编程的电子设备，主要用于工业自动化领域中的控制和数据采集。

PLC的主要功能是判断输入信号是否满足特定条件，执行程序运算，控制输出信号，从而对机器设备进行操作和控制。

PLC的应用可以提高工业设备的自动化程度，提高生产效率和产品质量。

PLC的基本工作原理就是把用户的程序通过编程语言（如Ladder语言）编写在PLC的内部。

程序首先读取输入模块的输入信号，根据调用的控制算法执行运算，判断输入信号是否满足特定条件，然后执行输出模块的操作，以控制设备的运行状态。

PLC是一种非常普遍的控制设备，它广泛应用于各个领域，特别是工业自动化方面的应用最广。

第一章基础知识§1-1 PLC的产生和发展§1-1-1 什么是可编程序控制器（PC）可编程序控制器是一种以计算机（微处理器）为核心的，集微机技术、自动化技术、通信技术与一体的通用工业控制装置。

可编程序控制器是一种数字运算操作的电子系统，专为工业环境下应用而设计。

它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种机械或生产过程。

可编程序控制器及其有关外部设备，都按易于与工业系统连成一个整体、易于扩充其功能的原则设计。

§1-1-2 PLC的产生与发展在PLC出现之前，工业生产控制是用继电器实现的。

复杂的控制系统中，可能要使用成百上千个各式各样的继电器，接线、安装的工作量很大。

且可靠性差，灵活性差。

世界上第一台PC的诞生美国的汽车制造厂家通用汽车公司（GM公司）美国数字设备公司（DEC公司）第一代：从第一台PLC诞生到上个世纪70年代初。

①cpu使用中小规模集成电路，采用磁芯存储器。

②功能简单（只有计数/定时功能）③可靠性差，略强于继电器控制。

④机种单一，没形成系列。

第二代；70年代初至70年代末①cpu使用微处理器，采用半导体存储器EPROM。

②功能增强（增加逻辑/数据运算、数据处理、自诊断等功能）③有了计算机接口和模拟量控制功能。

④可靠性提高⑤整机功能向系列化，标准化发展，并由专用向通用方向过渡第三代；70年代末到80年代中期①cpu使用8或16微处理器甚至多位处理器，采用半导体存储器EPROM\CMOSRAM等。

②增加浮点数运算，平方，三角函数等运算。

③增加查表，列表功能。

④自诊断及容错技术提高。

⑤梯形图语言及语句表成熟。

⑥大型PLC体积减小，可靠性提高，成本下降。

⑦大型PLC向模块化，多功能化方向发展。

第四代；80年代中期至90年代中期①增加高速计数，中断，A/D,D/A,PID等功能。

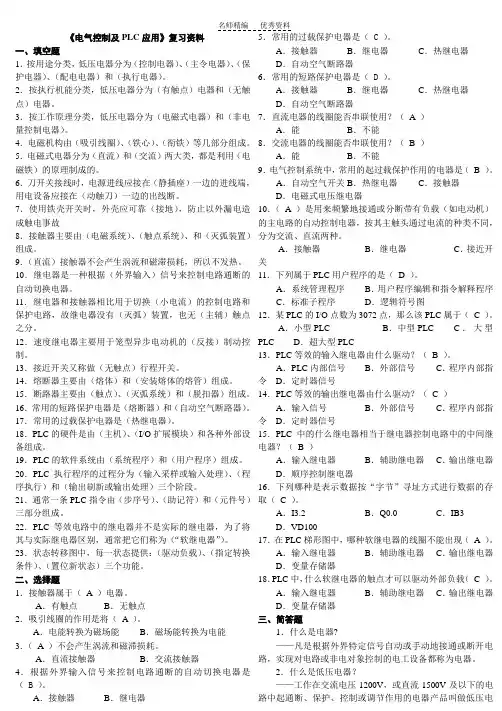

《电气控制及PLC应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。

2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。

3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。

4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。

6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。

7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。

9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。

11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。

12．速度继电器主要用于笼型异步电动机的（反接）制动控制。

13．接近开关又称做（无触点）行程开关。

14．熔断器主要由（熔体）和（安装熔体的熔管）组成。

15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。

16．常用的短路保护电器是（熔断器）和（自动空气断路器）。

17．常用的过载保护电器是（热继电器）。

18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。

19．PLC的软件系统由（系统程序）和（用户程序）组成。

20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。

21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。

22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。

23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。

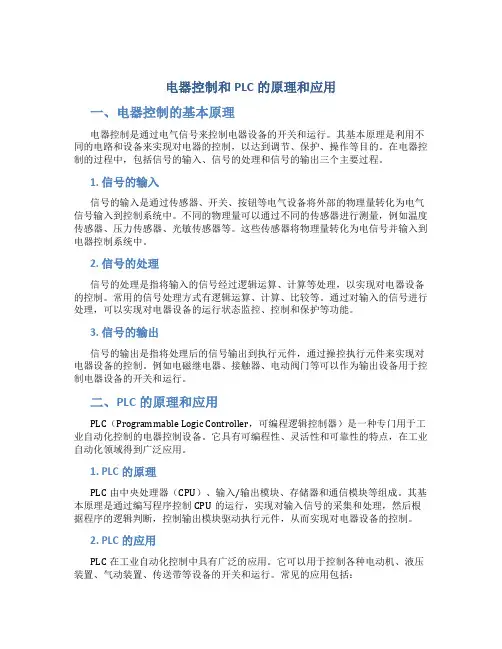

电器控制和PLC的原理和应用一、电器控制的基本原理电器控制是通过电气信号来控制电器设备的开关和运行。

其基本原理是利用不同的电路和设备来实现对电器的控制，以达到调节、保护、操作等目的。

在电器控制的过程中，包括信号的输入、信号的处理和信号的输出三个主要过程。

1. 信号的输入信号的输入是通过传感器、开关、按钮等电气设备将外部的物理量转化为电气信号输入到控制系统中。

不同的物理量可以通过不同的传感器进行测量，例如温度传感器、压力传感器、光敏传感器等。

这些传感器将物理量转化为电信号并输入到电器控制系统中。

2. 信号的处理信号的处理是指将输入的信号经过逻辑运算、计算等处理，以实现对电器设备的控制。

常用的信号处理方式有逻辑运算、计算、比较等。

通过对输入的信号进行处理，可以实现对电器设备的运行状态监控、控制和保护等功能。

3. 信号的输出信号的输出是指将处理后的信号输出到执行元件，通过操控执行元件来实现对电器设备的控制。

例如电磁继电器、接触器、电动阀门等可以作为输出设备用于控制电器设备的开关和运行。

二、PLC的原理和应用PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电器控制设备。

它具有可编程性、灵活性和可靠性的特点，在工业自动化领域得到广泛应用。

1. PLC的原理PLC由中央处理器（CPU）、输入/输出模块、存储器和通信模块等组成。

其基本原理是通过编写程序控制CPU的运行，实现对输入信号的采集和处理，然后根据程序的逻辑判断，控制输出模块驱动执行元件，从而实现对电器设备的控制。

2. PLC的应用PLC在工业自动化控制中具有广泛的应用。

它可以用于控制各种电动机、液压装置、气动装置、传送带等设备的开关和运行。

常见的应用包括：•生产线控制：PLC可以实现对生产线上设备的控制和协调，提高生产效率和质量。

•环境控制：PLC可以用于控制空调、照明、通风系统等，实现对室内环境的精确控制。

电气控制与PLC应用_知识点汇总1、低压电器一般由两个基本部分组成，即感受机构和执行机构。

感受机构感受外界信号的变化，做出有规律的反应；而执行机构则根据指令信号，实现电路的通断控制。

P82、直流电磁机构，由于其铁心不发热、只有线圈发热，所以其铁心通常由整块铸铁铸成，线圈匝数多、导线细，制成细长型，且不设线圈骨架，使线圈与铁心直接接触，便于线圈的散热。

P83、交流电磁机构，由于其铁心存在磁滞损耗和涡流损耗，其铁心和线圈均发热，所以其铁心通常用硅钢片叠成以减小铁损，而其线圈匝数少、导线粗，制成短粗型，且设有骨架，使铁心与线圈隔离，有利于铁心和线圈的散热。

P84、在可靠性要求高或操作频繁的场合，一般不采用交流电磁机构。

P95、直流电磁机构适合于动作频繁的场合，且吸合后电磁吸力大，工作可靠性高。

P106、当直流电磁机构的励磁线圈断电时，会在励磁线圈中感应生成很大的反电动势，易使线圈电压过高而损坏。

为此必须增加线圈放电回路，一般采用反串联二极管并加限流电阻来实现。

P107、根据电流性质的不同，电弧可分为直流电弧和交流电弧。

由于交流电弧有自然过零点，所以容易被熄灭。

而直流电弧没有过零点，故电弧不易熄灭。

P128、电器的主要技术参数指电器的额定值，额定值即电器长期正常工作的使用值。

P149、通断能力是指在规定的条件下，能在给定的电压下，接通和分断的预期电流值。

接通能力是指开关闭合电路不会造成触点熔焊的能力，断开能力是指开关断开时电路能可靠灭弧的能力。

P1510、主令电器是用来接通或断开控制电路，以发布信号或命令来改变控制系统工作状态的电器。

主令电器应用十分广泛，种类很多，常用的有按钮、行程开关、万能转换开关和主令控制器等。

P1611、按钮在控制电路中通过手动发出控制信号去控制继电器、接触器或电气联锁电路等，而不是直接控制主电路的通断。

控制按钮触点允许通过的电流很小，一般不超过5A。

p1612、复位功能按钮的颜色为蓝。

第一节低压电器概述一、电器：高压电器：低压电器：二、低压电器的分类1．按用途方式1）低压配电电器低压配电电器主要用于低压供电系统。

分断能力强、限流效果好，动稳定和热稳定性能好。

刀开关、自动开关、隔离开关、转换开关等。

2）低压控制电器低压控制电器主要用于电力拖动控制系统。

有一定的通断能力、操作频率高，电气和机械寿命长。

接触器、继电器、控制器等。

3）低压主令器用于发送控制指令的电器。

操作频率高，抗冲击，电气和机械寿命长。

按钮、主令开关、行程开关、万能开关等。

4）低压保护电器用于对电路和电气设备进行安全保护的电器。

有一定的通断能力、反应灵敏、可靠性高。

熔断器、热继电器、电压继电器、电流继电器等。

2．按操作方式1）手动电器：刀开关、按钮、转换开关2）自动电器：低压断路器、接触器、继电器三、电磁式电器组成1.电磁机构组成：铁芯，衔铁，线圈原理：线圈通入电流，产生磁场，经铁芯、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁芯。

总结： a.衔铁动作与否取决于线圈两端的电压。

b.直流电磁机构的衔铁动作不改变线圈电流。

c.交流电磁机构的衔铁动作改变线圈电流。

U型电磁铁：6～7倍E型电磁铁：10～15倍衔铁卡住不能吸合，或者频繁动作，交流电压线圈可能烧毁。

对于可靠性要求高，或频繁动作的控制系统采用直流电磁机构，而不采用交流电磁机构。

2.触点系统1)触点（执行元件）作用：分断和接通电路的作用。

2)触点接触形式：点接触、线接触、面接触3．灭弧装置灭弧措施：降低电弧温度和电场强度磁吹式灭弧装置（广泛应用于直流接触器中）：磁吹灭弧装置：利用电弧电流本身灭弧，电弧电流愈大，吹弧能力也越强。

灭弧栅（常用作交流灭弧装置）灭弧罩（用于交流和直流灭弧）：采用一个用土和石棉水泥做的耐高温的灭弧罩，用以降温和隔弧。

页脚电动力吹弧第二节接触器一、交流接触器1．结构触头系统：主触头、辅助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧2．工作原理：线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消失，触头恢复常态。

可编辑修改精选全文完整版常用器件接触器一：接触器的结构和工作原理1、接触器的作用用来频繁地接通和分断交直流主回路或大容量控制电路.主要控制对象是电动机能远距离控制,具有欠〔零〕压保护.2、接触器的结构：〔1〕电磁系统——电磁系统包括动铁心〔衔铁〕、静铁心和电磁线圈三部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作.〔2〕触头系统——a、触头又称为触点,是接触器的执行元件,用来接通或断开被控制电路.b、触头的分类：①按分为控制的电路分为：主触头——主触头用于接通或断开主回路,允许通过较大的电流.辅助触头——辅助触头用于接通或断开控制回路,只能通过较小的电流②按其原始状态分为：〔线圈断电后所有触头复位,即回复到原始状态.〕常开触头〔动合触点〕——原始状态时<即线圈未通电>断开线圈通电后闭合的触头常闭触头〔动断触点〕——原始状态时闭合,线圈通电后断开的触头.〔3〕灭弧装置——触头在分段电流瞬间,触头间的气隙中产生电弧,电弧的温度能将触头烧损,并可能造成其他事故,因此,应采用适当措施迅速熄灭电弧.常采用灭弧罩、灭弧栅和磁吹灭弧装置.3 接触器的工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者是联动的、当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下释放,使触头复原,即常开触头断开,常闭触头闭合.4接触器的图形符号、文字符号二：交、直流接触器的特点接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器.①当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热.为减少铁损,铁心用硅钢片冲压而成.为便于散热,线圈做成短而粗的圆筒状绕在骨架上.为防止交变磁通使衔铁产生强烈振动和噪声,交流接触器铁心端面上都安装一个铜制的短路环.交流接触器的灭弧装置通常采用灭弧罩和灭弧栅.②直流接触器线圈通以直流电流,主触头接通、切断直流主电路.a直流接触器铁心中不产生涡流和磁滞损耗,所以不发热.铁心可用整块钢制成.为散热良好,通常将线围绕制成长而薄的圆筒状.b 250A以上的直流接触器采用串联双绕组线圈.c 直流接触器灭弧较难,一般采用灭弧能力较强的磁吹灭弧装置.继电器一、作用：用于控制和保护电路中,作信号转换用输入电路：输入量〔如电流、电压、温度、压力等〕变化到一定值时继电器动作.输出电路：执行元件接通或断开控制回路.继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤中间继电器⑥速度继电器中间继电器一、作用：是将一个输入信号变成多个输出信号或将信号放大〔即增大触头容量〕的继电器.二、常用的中间继电器有JZ7系列——以JZ7－62为例：JZ为中间继电器的代号,7为设计序号,有6对常开触头,2对常闭触头.时间继电一、定义：是一种按照时间原则进行控制的继电器.二、分类①空气阻尼式时间继电器——它由电磁机构、工作触头与气室三部分组成,它的延时是靠空气的阻尼作用来实现的.②电动式时间继电器③电子式时间继电器热继电器一、定义是专门用来对连续运行的电动机进行过载与断相保护,以防止电动机过热而烧毁的保护电器.l. 热继电器的结构与工作原理2.工作原理双金属片作为温度检测元件,由两种膨胀系数不同的金属片压焊而成,它被加热元件加热后因两层金属片伸长率不同而弯曲、加热元件串接在电动机定子绕组中,在电动机正常运行时,热元件产生的热量不会使触点系统动作.当电动机过载,流过热元件的电流加大,经过一定的时间,热元件产生的热量使双金属片的弯曲程度超过一定值,通过导板推动热继电器的触点动作〔常开触点闭合,常闭触点断开〕.通常用其串接在接触器线圈电路的常闭触点来切断线圈电流,使电动机主电路失电.故障排除后按手动复位按钮,热继电器触点复位,可以重新接通控制电路熔断器,1 工作原理当通过熔断器的电流超过一定数值并经过一定的时间后,电流在熔体上产生的热量使熔体某处熔化而分断电路,从而保护了电路和设备.继电接触控制系统的基本控制电路1 过载保护——用热继电器FR作为过载保护的电器当电动机长时间过载,热元件动作,热继电器的常闭触点断开控制电路,使接触器线圈断电释放,其主触头断开主电路,电动机停止运转,实现过载保护.2欠压和失压保护——它是依靠接触器自身的电磁机构来实现的.条件是主电路与控制电路共用同一电源.3 点动控制线路一、线路〔a〕：按下SB,KM线圈通电,电机启动.手松开按钮SB时,接触器KM线圈又断电,其主触点断开,电机停止转动二、线路〔b〕是带手动开关SA的点动控制线路.当需要点动控制时,只要把开关SA断开,由按钮SB来进行点动控制.当需要正常运行时,只要把开关SA合上,将KM的自锁触点接入即可实现连续控制.4 多地控制线路1、在大型生产设备上,为使操作人员在不同方位均能进行起、停操作,常常要求组成多地控制线路.2、原则：①多个起动按钮并联,②多个停止按钮串联.自耦变压器降压启动的特点：自耦变压器绕组一般具有多个抽头以获得不同的变化.在获得同样大小的起动转矩的前提下,自耦变压器降压起动从电网索取的电流要比定子串电阻降压起动小得多,或者说,如果两者要从电网索取同样大小的起动电流,则采用自耦变压器降压起动的起动转矩大.缺点：自耦变压器价格较贵,而且不允许频繁起动5 反接制动控制线路1〕、控制原理①反接制动是利用改变电动机电源的相序,使定于绕组产生相反方向的旋转磁场,因而产生制动转矩.反接制动常采用转速为变化参量进行控制.②反接制动时,转子与旋转磁场的相对速度接近于两倍的同步转速,所以定子绕组中流过的反接制动电流相当于全电压直接起动时电流的两倍,因此反接制动特点之一是制动迅速,效果好,冲击大,通常仅适适用于10kw以下的小容量电动机.为了减小冲击电流,通常要求在电动机主电路中串接限流电阻.6短路保护1〕过流保护一、电动机不正确地起动或负载转距剧烈增加会引起电动机过电流运行.长时间过电流运行,可造成电动机损坏.①原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些.②常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路.③笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了.所以过电流保护一般只用在直流电动机和绕线式异步电动机上.整定过电流动作值一般为起动电流的1.2倍.2〕过载保护一、电动机长期超载运行,绕组温升将超过其允许值,造成绝缘材料变脆,寿命减少,严重时会使电机损坏.过载电流越大,达到允许温升的时间就越短.常用的过载保护元件是热继电器.二、由于热惯性的原因,热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作,所以在使用热继电器作过载保护的同时,还必须设有短路保护.选作短路保护的熔断器熔体的额定电流不应超过4倍热继电器发热元件的额定电流.3〕零电压、欠电压保护一、定义：电网失电后恢复供电时,电动机自行起动,可能使生产设备损坏,也可能造成人身事故.对供电系统电网来说,同时有许多电动机与其他用电设备自行起动也会引起不允许的过电流与瞬间网络电压下降.1、零电压保护——防止电网失电后恢复供电时电动机自行起动的保护叫做零电压保护.2、欠电压保护——在电源电压降到允许值以下时,需要采用保护措施,与时切断电源,这就是欠电压保护3、在控制线路的主电路和控制电路由同一个电源供电时,具有电气自锁的接触器兼有欠电压和零电压保护作用4、在控制线路的主电路和控制电路不由同一个电源供电时,零压、欠压保护元件常用5、欠压继电器：其线圈跨接在定子两相电源线上,其常开触头串接在控制电动机的接触器线圈的电路中.典型机械设备电气控制系统分析一C650车床的电气控制的要求电气控制电路分析1、主轴电动机的控制1〕主轴正反转控制KM1、KM2控制主轴电动机正反转KM3主触点短接反接制动电阻R,实现全压直接起动运转具体实现由按钮SB3、SB4和接触器KM1、KM2组成主轴电动机正反转控制电路,并由接触器KM3主触点短接反接制动电阻R,实现全压直接起动运转.2〕主轴的点动控制SB2与接触器KMl控制具体实现SB2与接触器KMl控制,并在主轴电动机M1主电路中串入电阻R减压起动和低速运转,获得单方向的低速点动,便于对刀操作.3〕主轴电动机反接制动的停车控制停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS 具体实现主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS,构成电动机正反转反接制动控制电路,在KS控制下实现反接制动停车.4〕主轴电动机负载检测与保护环节采用电流表检测主轴电动机定子电流.为防止起动电流的冲击,采用时间继电器KT的常闭通电延时断开触点连接在电流表的两端,为此KT延时应稍长于M1的起动时间.2、刀架快速移动的控制刀架助快速移动由快速移动电动机M3拖动,由刀架快速移动手柄操作.当扳动刀架快速移动手柄时,压下行程开关SQ,接触器KM5线圈通电吸合,使M3电动机直接起动,拖动刀架快速移动.当将快速移动手柄扳回原位的.SQ不受压,KM5断电释放,M3断电停止,刀架快速移动结束.3、冷却泵电动机的控制由按钮SB5、SB6和接触器KM4构成电动机单方向起动、停止电路,实现对冷却泵电动机M2的控制.电气设计一电气控制线路的设计中应注意的几个问题1选择控制电源2减少通电电器的数量,采用标准件并尽可能选用相同型号.3合理使用电器触点,以提高可靠性.4正确连接电器的触点和电器的线圈.5尽量缩短连接导线的数量和长度.6控制线路在工作时,除必要的电器通电外,其余的尽量不通电以节约电能.7控制线路中应避免出现寄生电路.8避免电器依次动作.9电器连锁和机械连锁共用.10注意小容量与电器触点的容量可编程序控制器1, PLC的中文全称：中文全称为可编程逻辑控制器2、PLC的硬件组成：PLC的硬件主要由中央处理器〔CPU〕、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成.3 PLC的工作方式是：PLC的工作方式：采用周期循环扫描、集中输入与集中输出的工作方式4 PLC的输出通常有三种形式：继电器输出、双向晶闸管输出、晶体管输出5、简述PLC的结构与工作原理？PLC由硬件系统和软件系统组成.PLC的工作原理：PLC采用"顺序扫描,不断循环〞的工作方式.〔1〕每次扫描过程,集中对输入信号进行采样,集中对输出信号进行刷新；〔2〕输入刷新过程,当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入.只有程序进行下一次扫描时,新状态才被读入；〔3〕一个扫描周期分为输入采样,程序执行,输出刷新；〔4〕元件映象寄存器的内容是随着程序的执行变化而变化的；〔5〕扫描周期的长短由三条决定,〔a〕CPU执行指令的速度〔b〕指令本身占有的时间〔c〕指令条数；〔6〕由于采用集中采样,集中输出的方式.存在输入/输出滞后的现象,即输入/输出响应延迟.电气控制与PLC课程总结__B120204__B12020303__王贵斌。

电器控制与PLC知识要点1、说明下列指令意义：MOV 传送指令 RST 复位指令ORB 串联电路块并联指令 LD 取指令MPP 出栈指令 RET 返回指令2、PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

3、PLC采用循环扫描工作方式，操作系统执行一次循环错做所需的时间称为扫描周期。

4、同种数据类型的组合称之为数组，不同类型的数据的组合是结构。

5、 S7中有三种计数器分别是加计数器 (S_CU)、减计数器 (S_CD)、可逆计数器(S_CUD)。

6、如图示：若闭合X1，则Y3Y2Y1Y0中 Y1 、 Y3 亮。

6、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

7说明FX2N—48MR型号的的意义，并说出它的输入输出点数带有48个I/O点（24入、24出），M表示主机，R表示该单元为继电器输出型。

8、功能块FB和功能FC有何区别？答：功能块（FB）有一个数据结构与该功能块的参数完全相同的数据块，称为背景数据块，背景数据块依附于功能块，它随着功能块的调用而打开，随着功能块的结束而关闭。

存放在背景数据块中的数据在功能块结束时继续保持。

功能（FC）则不需要背景数据块，功能调用结束后数据不能保持。

9、置位、复位指令与rs触发器指令有何区别？答：在LAD中置位／复位指令要放在逻辑串最右端，而不能放在逻辑串中间。

在LAD中，RS 触发器可以用在逻辑串最右端，结束一个逻辑串，也可用在逻辑串中，影响右边的逻辑操作结果。

10、简述可编程控制器的工作过程。

PLC采用的是循环扫描工作方式。

在PLC中，用户程序按照先后顺序存放在PLC中，工作时CPU从第一条指令开始执行，直到遇到结束符后又返回第一条，如此周而复始，不断循环。

PLC在运行过程中，总是处在不断循环的顺序扫描过程中。

PLC上电后，就在系统程序的监控下，周而复始地按固定顺序对系统内部的各种任务进行查询、判断和执行，这个过程实质上是一个不断循环的顺序扫描过程。

电气控制与PLC技术电气控制与PLC技术是现代工业自动化领域中至关重要的内容，它涉及到工业生产中各种机电设备的控制与运行，对于提高生产效率、降低人工成本具有重要意义。

本文将对电气控制与PLC技术进行较为全面的介绍，希望能够对读者有所帮助。

一、电气控制的基本概念和原理1. 电气控制的定义和作用电气控制是指利用电气原理和设备，对机电设备进行控制和调节的过程。

通过电气控制，可以实现对设备的启动、停止、速度调节、方向控制等操作，从而实现对生产过程的精确控制和管理。

2. 电气控制的基本原理电气控制的基本原理包括接线原理、控制原理和调节原理。

在电气控制中，通过合理的接线设计和控制逻辑，可以实现对电气设备的稳定和灵活控制。

3. 电气控制的常见设备常见的电气控制设备包括接触器、继电器、断路器、变频器、传感器等，它们在工业生产中起着重要的作用。

通过这些电气控制设备的应用，能够实现对各种机电设备的精确控制。

二、PLC技术的基本原理和应用1. PLC技术的概念和发展历程PLC（可编程逻辑控制器）是一种广泛应用于工业控制领域的数字化电气设备，它具有高可靠性、程序可编程等特点，被广泛应用于自动化生产线、机械设备控制等方面。

PLC技术的发展历程经历了从硬连线控制到软件可编程控制的演变过程，大大提高了工业生产的自动化水平。

2. PLC技术的基本原理PLC技术的基本原理是通过PLC控制器对各种机电设备进行逻辑控制和动作控制。

PLC控制器内部包括输入模块、中央处理器、输出模块等组成部分，通过程序编制和逻辑控制，实现对生产线的自动化控制和运行。

3. PLC技术的应用领域PLC技术被广泛应用于自动化生产线、输送设备、包装设备、冶金设备、化工设备等领域。

通过PLC技术的应用，能够实现对各种机电设备的高效控制和管理，提高生产线的自动化水平和生产效率。

三、电气控制与PLC技术的结合应用1. 电气控制与PLC技术的优势电气控制和PLC技术的结合应用，可以充分发挥两者的优势。

Plc知识点1.电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。

工作电压在交流1200V 或直流1500V以下的电器为低压电器，例如继电器、接触器、刀开关、熔断器、启动器等。

2.接触器与保护电器组合可构成各种电磁启动器，用于电动机的保护和控制。

3.电压线圈（并联，匝数多，导线细），电流线圈（串联匝数少导线粗），交流线圈（短而粗，有骨架）直流线圈（细而长无骨架）短路环用于改善振动和噪音4.速度继电器动作转速一般不低于120r/min，复位转速通常在100r/min,数值可调节。

工作时允许转速1000~3600r/min。

5.低压保护电器是用于保护电设备的电器，例如熔断器、热继电器、低压断路器、刀开关等。

6.低压断路器又称为空气开关QF，它可用来分配电能，不用频繁地启动异步电动机，对电源线路及电动机等实行保护。

当发生严重的过载或短路及欠电压等故障时能自动切断电源，其功能相当于熔断器式断路器与过流、欠压、热继电器等的组合，而且在分断故障电流后一般不需要更换零部件，因而获得了广泛应用。

7.低压主令电器是用来发布命令、改变控制系统工作状态的控制电器。

可以直接用于控制电路，也可以通过电磁式电器的转换实现对电路的控制，例如控制按钮、行程开关、万能转换开关等。

8.热继电器的工作原理：热继电器主要由热元件、双金属片和触头三部分组成。

电动机正常运行时，双金属片的弯曲程度不足以使热继电器动作，而当电动机过载时，热元件中电流增大，加上时间效应，使双金属片接受的热量就会大大增加，从而使弯曲程度加大，最终使双金属片推动导板使热继电器的触头动作，切断电动机的控制电路。

热继电器只能作过载保护而不能作短路保护，而熔断器只能作短路保护而不能作过载保护。

9.电气控制系统图包括电气系统图和框图、电气原理图电气接线图和接线表三种形式。

电气原理安装接线图是真实存在的。
