水轮机复习题

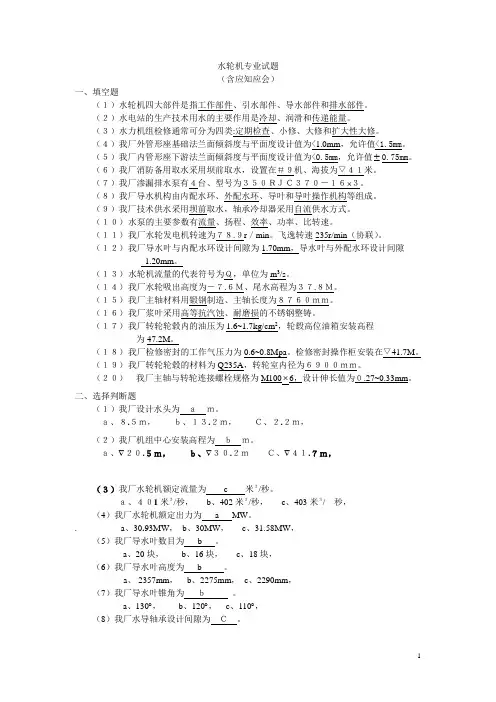

水轮机专业试题（含应知应会）一、填空题（１）水轮机四大部件是指工作部件、引水部件、导水部件和排水部件。

（２）水电站的生产技术用水的主要作用是冷却、润滑和传递能量。

（３）水力机组检修通常可分为四类:定期检查、小修、大修和扩大性大修。

（４）我厂外管形座基础法兰面倾斜度与平面度设计值为<1.0mm，允许值<1.5mm。

（５）我厂内管形座下游法兰面倾斜度与平面度设计值为<0.5mm，允许值±0.75mm。

（６）我厂消防备用取水采用坝前取水，设置在＃９机、海拔为▽４１米。

（７）我厂渗漏排水泵有４台、型号为３５０ＲＪＣ３７０－１６⨯３。

（８）我厂导水机构由内配水环、外配水环、导叶和导叶操作机构等组成。

（９）我厂技术供水采用坝前取水，轴承冷却器采用自流供水方式。

（１０）水泵的主要参数有流量、扬程、效率、功率、比转速。

（１１）我厂水轮发电机转速为７８.９r／min。

飞逸转速235r/min（协联）。

（１２）我厂导水叶与内配水环设计间隙为1.70mm，导水叶与外配水环设计间隙1.20mm。

（１３）水轮机流量的代表符号为Ｑ，单位为m3/s。

（１４）我厂水轮吸出高度为－７.６Ｍ、尾水高程为３７.８Ｍ。

（１５）我厂主轴材料用锻钢制造、主轴长度为８７６０ｍｍ。

（１６）我厂浆叶采用高等抗汽蚀、耐磨损的不锈钢整铸。

（１７）我厂转轮轮毂内的油压为1.6~1.7kg/cm2，轮毂高位油箱安装高程为47.2M。

（１８）我厂检修密封的工作气压力为0.6~0.8Mpa。

检修密封操作柜安装在▽41.7M。

（１９）我厂转轮轮毂的材料为Q235A，转轮室内径为６９００ｍｍ。

（２０）我厂主轴与转轮连接螺栓规格为M100⨯6，设计伸长值为０.27~0.33mm。

二、选择判断题（１）我厂设计水头为ａｍ。

ａ、８.５ｍ，ｂ、１３.２ｍ，Ｃ、２.２ｍ，（２）我厂机组中心安装高程为ｂｍ。

ａ、∇２０.５ｍ，ｂ、∇３０.２ｍＣ、∇４１.７ｍ，（３）我厂水轮机额定流量为c米３/秒。

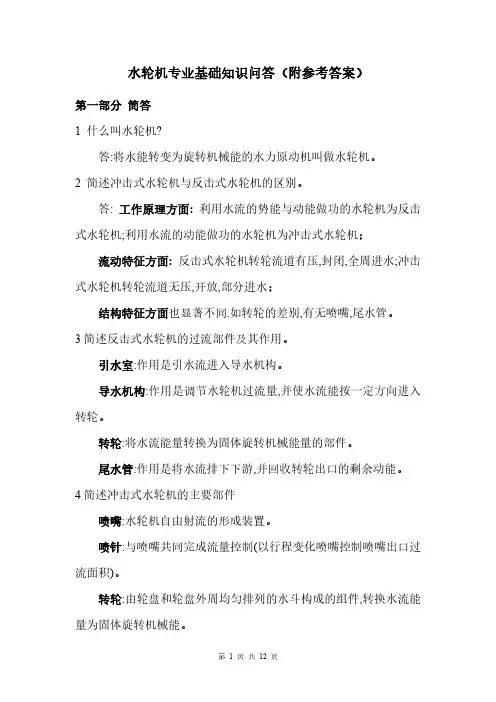

水轮机专业基础知识问答（附参考答案）第一部分简答1什么叫水轮机?答:将水能转变为旋转机械能的水力原动机叫做水轮机。

2简述冲击式水轮机与反击式水轮机的区别。

答:工作原理方面:利用水流的势能与动能做功的水轮机为反击式水轮机;利用水流的动能做功的水轮机为冲击式水轮机；流动特征方面:反击式水轮机转轮流道有压,封闭,全周进水;冲击式水轮机转轮流道无压,开放,部分进水；结构特征方面也显著不同.如转轮的差别,有无喷嘴,尾水管。

3简述反击式水轮机的过流部件及其作用。

引水室:作用是引水流进入导水机构。

导水机构:作用是调节水轮机过流量,并使水流能按一定方向进入转轮。

转轮:将水流能量转换为固体旋转机械能量的部件。

尾水管:作用是将水流排下下游,并回收转轮出口的剩余动能。

4简述冲击式水轮机的主要部件喷嘴:水轮机自由射流的形成装置。

喷针:与喷嘴共同完成流量控制(以行程变化喷嘴控制喷嘴出口过流面积)。

转轮:由轮盘和轮盘外周均匀排列的水斗构成的组件,转换水流能量为固体旋转机械能。

折向器:自由射流流程内部件,可遮断射流,以防止转轮飞逸。

5简述我国关于水轮机标准直径的定义。

混流式:转轮叶片进水边上最大直径。

浆叶式(轴流式,斜流式,贯流式):浆叶转动轴线与转轮室相交处直径。

冲击式:射流中心线与转轮相切处节圆直径。

6简述水轮机主要工作参数工作水头H:水轮机的进口和出口处单位重量水流的能量差值。

流量Q:单位时间内通过水轮机的水流体积。

转速n:水轮机转轮单位时间内旋转的次数。

出力P:水轮机轴端输出的功率。

效率η:水轮机的输入与输出功率之比。

7简述水轮机中水流运动的分解水轮机流道内水流空间运动,可用若干个简单运动表示的方法就是其水流运动的分解。

例如转轮中水流运动,为水流质点绝对运动(或绝对速度),为水流质点沿叶片的相对运动(或相对速度),为水流质点随转轮所用的周向牵连运动(或牵连速度).其相应的矢量关系图即为速度三角形。

8简述水轮机工况的概念水轮机的运行状态或运行条件称为水轮机的工况.水轮机的不同工况相应一组不同的工作参数。

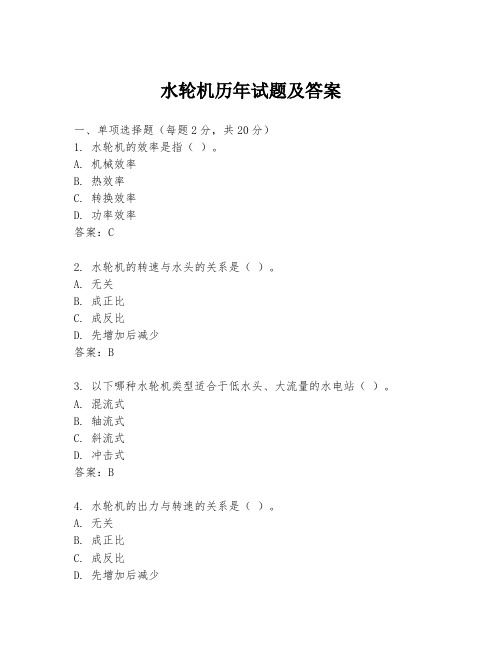

水轮机历年试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 热效率C. 转换效率D. 功率效率答案：C2. 水轮机的转速与水头的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B3. 以下哪种水轮机类型适合于低水头、大流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：B4. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少5. 水轮机的出力与流量的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B6. 以下哪种水轮机类型适合于高水头、小流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：D7. 水轮机的出力与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B8. 水轮机的效率与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：D9. 水轮机的出力与水头的关系是（）。

B. 成正比C. 成反比D. 先增加后减少答案：B10. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B二、多项选择题（每题3分，共15分）1. 水轮机的主要组成部分包括（）。

A. 转轮B. 导水机构C. 传动机构D. 发电机答案：A, B2. 影响水轮机效率的因素包括（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D3. 水轮机的类型主要有（）。

A. 混流式B. 轴流式D. 冲击式答案：A, B, C, D4. 水轮机的出力与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, C, D5. 水轮机的效率与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D三、判断题（每题1分，共10分）1. 水轮机的效率总是100%。

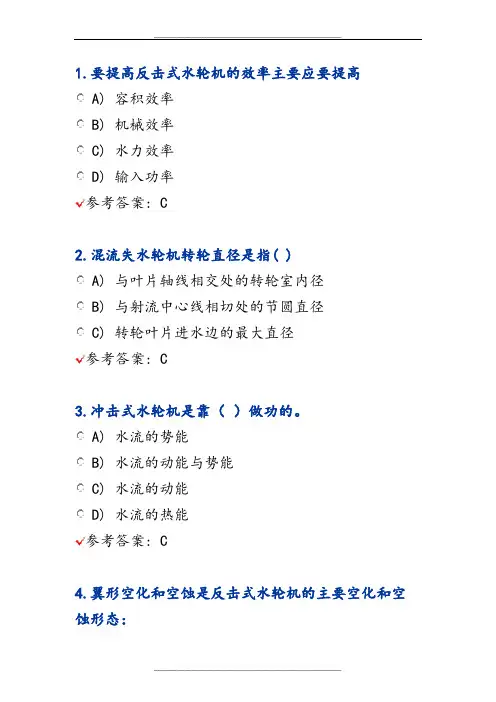

1.要提高反击式水轮机的效率主要应要提高A) 容积效率B) 机械效率C) 水力效率D) 输入功率参考答案: C2.混流失水轮机转轮直径是指( )A) 与叶片轴线相交处的转轮室内径B) 与射流中心线相切处的节圆直径C) 转轮叶片进水边的最大直径参考答案: C3.冲击式水轮机是靠（）做功的。

A) 水流的势能B) 水流的动能与势能C) 水流的动能D) 水流的热能参考答案: C4.翼形空化和空蚀是反击式水轮机的主要空化和空蚀形态：A) 对B) 错参考答案: A5.下列止漏环一般应用在多泥沙的电站是：（）A) 间隙式B) 迷宫式C) 梳齿式D) 阶梯式参考答案: A6.空蚀对金属材料表面的侵蚀破坏，起主要作用的是A) 电化作用B) 机械作用C) 化学作用参考答案: B7.那种水轮机适应水头范围在20~700mA) 轴流式B) 混流式C) 水斗式D) 斜流式参考答案: B8.轴流式水轮机转轮直径是指其转轮叶片进水边的最大直径:A) 对B) 错参考答案: A9.下列不属于反击式水轮机的是？:A) 混流式水轮机B) 轴流式水轮机C) 贯流式水轮机D) 斜击式水轮机参考答案: D10.转轮是水轮机将水流能量转换为机械能的工作部件:A) 对B) 错参考答案: A11.要保证几何相似，原型与模型水轮机转化形状必须相同，表面糙度和其他部件也相同:A) 对B) 错参考答案: B12.轴流式水轮机的析出高度是指（）A) 下游水面至导水机构的下环平面的距离B) 下游水面至转轮叶片旋转中心线的距离C) 下游水面至转轮叶片旋转轴线与转轮室内表面的距离D) 下游水面至转轮叶片最高点的距离参考答案: B13.翼型的空化和空蚀主要发生在什么地方（）A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C14.水轮机的总效率包括:A) 水力效率B) 容积效率C) 机械效率D) 摩擦效率参考答案: ABC15.下面选项中全部属于反击式水轮机的是A) 混流式、轴流式、斜流式B) 混流式、轴流式、斜击式C) 斜流式、贯流式、水斗式D) 轴流式、水斗式、斜击式参考答案: A16.动力相似是指两水轮机形成的液流中各相应点所受的力（）A) 大小相同B) 数量相同C) 名称相同D) 方向一致参考答案: BCD17.翼型的空化和空蚀主要发生在什么地方A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C18.冲击式水轮机包括:A) 水斗式B) 斜击式C) 双击式D) 贯流式参考答案: ABC19.反击式水轮机一般可以分为轴流式,混流式,斜流式和( )A) 贯流式B) 斜击式C) 水斗式参考答案: A20.导致尾水管壁强烈振动，并产生强烈噪音是由于尾水管上部____引起的。

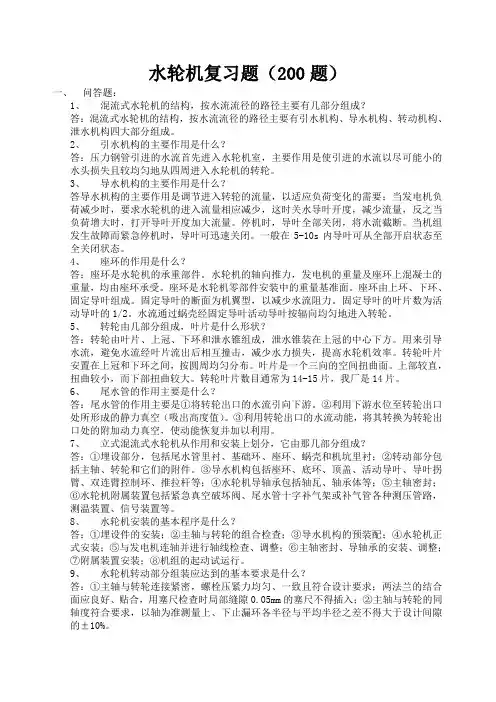

水轮机复习题200题水轮机复习题200题水轮机复习题(200题) 一、问答题: 1、混流式水轮机的结构，按水流流径的路径主要有几部分组成, 答:混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。

2、引水机构的主要作用是什么, 答:压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。

3、导水机构的主要作用是什么, 答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要;当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。

停机时，导叶全部关闭，将水流截断。

当机组发生故障而紧急停机时，导叶可迅速关闭。

一般在5-10s内导叶可从全部开启状态至全关闭状态。

4、座环的作用是什么, 答:座环是水轮机的承重部件。

水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。

座环是水轮机零部件安装中的重量基准面。

座环由上环、下环、固定导叶组成。

固定导叶的断面为机翼型，以减少水流阻力。

固定导叶的叶片数为活动导叶的1/2。

水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。

5、转轮由几部分组成，叶片是什么形状, 答:转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。

用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。

转轮叶片安置在上冠和下环之间，按圆周均匀分布。

叶片是一个三向的空间扭曲面。

上部较直，扭曲较小，而下部扭曲较大。

转轮叶片数目通常为14-15片，我厂是14片。

6、尾水管的作用主要是什么, 答:尾水管的作用主要是?将转轮出口的水流引向下游。

?利用下游水位至转轮出口处所形成的静力真空(吸出高度值)。

?利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。

7、立式混流式水轮机从作用和安装上划分，它由那几部分组成, 答:?埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬;?转动部分包括主轴、转轮和它们的附件。

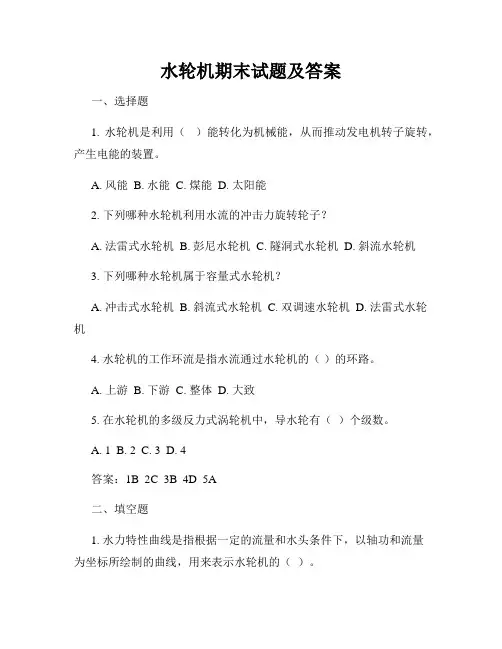

水轮机期末试题及答案一、选择题1. 水轮机是利用（）能转化为机械能，从而推动发电机转子旋转，产生电能的装置。

A. 风能B. 水能C. 煤能D. 太阳能2. 下列哪种水轮机利用水流的冲击力旋转轮子？A. 法雷式水轮机B. 彭尼水轮机C. 隧洞式水轮机D. 斜流水轮机3. 下列哪种水轮机属于容量式水轮机？A. 冲击式水轮机B. 斜流式水轮机C. 双调速水轮机D. 法雷式水轮机4. 水轮机的工作环流是指水流通过水轮机的（）的环路。

A. 上游B. 下游C. 整体D. 大致5. 在水轮机的多级反力式涡轮机中，导水轮有（）个级数。

A. 1B. 2C. 3D. 4答案：1B 2C 3B 4D 5A二、填空题1. 水力特性曲线是指根据一定的流量和水头条件下，以轴功和流量为坐标所绘制的曲线，用来表示水轮机的（）。

答案：特性2. 水轮机的（）是指在一定的流量和水头条件下，水轮机所能开出的最大功率。

答案：额定功率3. 对于高水头大流量水轮机，通常采用（）布置方式。

答案：八字形4. 水轮机运行时要保持（）的合适水头，以确保机组的正常工作。

答案：稳定5. 水轮机通过掌握（）的知识，了解水轮机的基本原理和运行方式。

答案：水利工程答案：1. 特性 2. 额定功率 3. 八字形 4. 稳定 5. 水利工程三、简答题1. 请简述水轮机的工作原理。

答案：水轮机利用水流的流动动能转化为机械能，从而推动发电机的转子旋转，产生电能。

其工作原理是：水通过导水管、喷嘴等装置使水流获得一定的速度和压力，然后将高速的水流喷射到水轮机的叶片上，叶片受到水流的冲击力而开始旋转，通过轮毂和轴传递旋转力矩，并将水轮机上的动能转化为机械能。

2. 构成水轮机的主要部件有哪些？请简述其作用。

答案：水轮机的主要部件包括导水管、喷嘴/喷門、水轮、轮毂、轴、转子等。

- 导水管：负责将水引导到水轮机叶片上，控制水流的流量和水头。

- 喷嘴/喷門：控制水流进入水轮机的速度和压力。

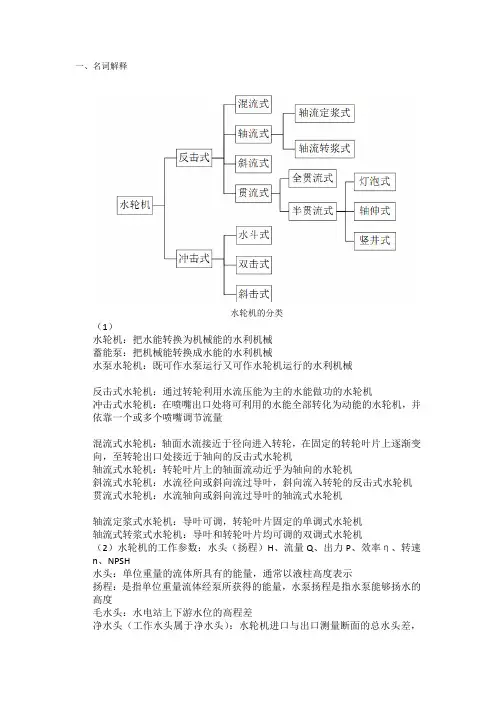

一、名词解释水轮机的分类（1）水轮机：把水能转换为机械能的水利机械蓄能泵：把机械能转换成水能的水利机械水泵水轮机：既可作水泵运行又可作水轮机运行的水利机械反击式水轮机：通过转轮利用水流压能为主的水能做功的水轮机冲击式水轮机：在喷嘴出口处将可利用的水能全部转化为动能的水轮机，并依靠一个或多个喷嘴调节流量混流式水轮机：轴面水流接近于径向进入转轮，在固定的转轮叶片上逐渐变向，至转轮出口处接近于轴向的反击式水轮机轴流式水轮机：转轮叶片上的轴面流动近乎为轴向的水轮机斜流式水轮机：水流径向或斜向流过导叶，斜向流入转轮的反击式水轮机贯流式水轮机：水流轴向或斜向流过导叶的轴流式水轮机轴流定浆式水轮机：导叶可调，转轮叶片固定的单调式水轮机轴流式转浆式水轮机：导叶和转轮叶片均可调的双调式水轮机（2）水轮机的工作参数：水头（扬程）H、流量Q、出力P、效率η、转速n、NPSH水头：单位重量的流体所具有的能量，通常以液柱高度表示扬程：是指单位重量流体经泵所获得的能量，水泵扬程是指水泵能够扬水的高度毛水头：水电站上下游水位的高程差净水头（工作水头属于净水头）：水轮机进口与出口测量断面的总水头差，即水轮机做功用的有效水头，用H n表示设计水头：水轮机在最高效率点运行时的净水头，用H d表示最大水头：在运行范围内，水轮机净水头的最大值，用H max表示最小水头：在运行范围内，水轮机净水头的最小值H min表示加权平均水头：在电站运行范围内，考虑不同负荷下运行时间的水头的加权平均值设计流量：在设计水头下，水轮机以额定转速、额定出力运行时所对应的水流量水轮机飞逸转速：水轮机处于失控状态，轴端负荷力矩为零时的最高转速，用n run表示比转速：水轮机输入功率：水轮机进口水流所具有的的水力功率，用P in表示水轮机输出功率（出力）：水轮机主轴输出的机械功率，用P out表示水轮机额定输出功率：在额定水头和额定转速下，水轮机连续发出的功率，用P r表示转轮输出功率：水轮机转轮传给主轴的功率叶轮输出功率：泵叶轮进口到出口由叶轮传递给水流的水力功率转轮输入功率：水流从水轮机转轮进口至出口传递给转轮的水力功率叶轮输入功率：泵主轴传递给叶轮的功率效率：水轮机输出功率与输入功率之比水轮机机械效率：水轮机输出功率与转轮输出功率之比水轮机水力效率：水轮机转轮输出功率与水轮机输入功率之比最优效率：最优工况下的效率，即最高效率点加权平均效率：在规定运行范围内，效率的加权平均值（3）叶片：反击式水轮机转轮或水泵叶轮进行能量转换，具有型线的部件。

水轮机复习题（200题）一、问答题：1、混流式水轮机的结构，按水流流径的路径主要有几部分组成？答：混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。

2、引水机构的主要作用是什么？答：压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。

3、导水机构的主要作用是什么？答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要；当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。

停机时，导叶全部关闭，将水流截断。

当机组发生故障而紧急停机时，导叶可迅速关闭。

一般在5-10s内导叶可从全部开启状态至全关闭状态。

4、座环的作用是什么？答：座环是水轮机的承重部件。

水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。

座环是水轮机零部件安装中的重量基准面。

座环由上环、下环、固定导叶组成。

固定导叶的断面为机翼型，以减少水流阻力。

固定导叶的叶片数为活动导叶的1/2。

水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。

5、转轮由几部分组成，叶片是什么形状？答：转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。

用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。

转轮叶片安置在上冠和下环之间，按圆周均匀分布。

叶片是一个三向的空间扭曲面。

上部较直，扭曲较小，而下部扭曲较大。

转轮叶片数目通常为14-15片，我厂是14片。

6、尾水管的作用主要是什么？答：尾水管的作用主要是①将转轮出口的水流引向下游。

②利用下游水位至转轮出口处所形成的静力真空（吸出高度值）。

③利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。

7、立式混流式水轮机从作用和安装上划分，它由那几部分组成？答：①埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬；②转动部分包括主轴、转轮和它们的附件。

水轮机期末考试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：B2. 水轮机的转速n与水头H和叶轮直径D之间的关系是（）。

A. n与H成正比，与D成反比B. n与H成反比，与D成正比C. n与H和D都成正比D. n与H和D都成反比答案：A3. 混流式水轮机的特点是（）。

A. 轴流式和斜流式的结合B. 轴流式和混流式的结合C. 轴流式和贯流式的结合D. 斜流式和贯流式的结合答案：A4. 水轮机的导水机构的主要作用是（）。

A. 引导水流B. 调节水头C. 调节转速D. 调节出力答案：A5. 水轮机的调节系统的主要功能是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C6. 水轮机的空化现象会导致（）。

A. 效率提高B. 效率降低C. 效率不变D. 无影响答案：B7. 水轮机的叶片调节机构的主要作用是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C8. 水轮机的导轴承的主要作用是（）。

A. 支撑转子B. 传递扭矩C. 调节转速D. 调节出力答案：A9. 水轮机的尾水管的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：C10. 水轮机的蜗壳的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：A二、多项选择题（每题3分，共15分）11. 水轮机的主要组成部分包括（）。

A. 导水机构B. 转轮C. 导轴承D. 蜗壳答案：ABCD12. 水轮机的效率包括（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：BCD13. 水轮机的调节系统包括（）。

A. 调速器B. 油压装置C. 导叶D. 转轮答案：ABC14. 水轮机的空化现象会导致（）。

A. 效率降低B. 叶片损坏C. 噪音增加D. 振动增加答案：ABCD15. 水轮机的尾水管的主要作用包括（）。

水轮机训练（一）一、选择题1．水轮机的效率η（）(A)>1; (B)<1; (C)=1; (D)≤1。

2．水轮机是实现（）转换的主要部件。

（A）水能；（B）电能；（C）动能；（D）机械能。

3．水斗式水轮机属于（）水头水轮机。

（A）低；（B）高； (C)中；（D）中高。

4．可逆式水力机组主要作用是（）（A）调频；（B）调相；（C）生产季节性电能；（D）削峰添谷。

5．目前水头大于700m时，惟一可采用的一种机型是（）。

（A）混流式水轮机；（B）轴流转浆式水轮机；（C）斜流式水轮机；（D）水斗式水轮机。

6．水斗式水轮机与混流式水轮机相比较，其特点是（）。

（A）适用高水头，打流量；（B）平均效率高；（C）应用水头范围窄；（D）结构简单，工程造价低。

7．水斗试水轮机喷管相当于反击型水轮机的（）。

（A）导水机构；（B）导叶操作机构；（C）导叶；（D）泻水锥。

8．反击式水轮机能量转换主要是（）。

（A）水流动能的转换；（B）水流势能的转换；（C）水流压力的转换；（D）水头损失和压力的转换。

9．属于水轮机排水部分的是（）。

（A）尾水管；（B）导轴承；（C）止漏装置；（D）蜗壳。

10．水轮机的设计水头是（）。

（A）水轮机正常运行水头；（B）水轮机发出额定出力的最低水头；（C）水轮机发出最大出力的最低水头；（D）保证水轮机安全、稳定运行的最低工作水头。

11．ZD510-LH-180属于（）水轮机。

（A）轴流转桨式；（B）轴流定桨式；（C）混流式；（D）斜流式。

12．SF表示（）。

（A）水轮发电机；（B）气轮发电机；（C）立式发电机；（D）卧式发电机。

13．不属于反击式水轮机的是（）。

（A）混流式水轮机；（B）轴流式水轮机；（C）斜流式水轮机；（D）水斗式水轮机。

14．水轮机额定出力是在（）下水轮机主轴输出的功率。

（A）最大水头、最大流量、额定转速；（B）设计水头、设计流量、额定转速；（C）设计水头、最大流量、额定转速；（D）最小水头、设计流量、额定转速。

水轮机复习题▪HL110-WJ-60表示混流式水轮机，转轮型号为110（比转速），卧轴，金属蜗壳，转轮标称直径为60cm▪CJ22-L-100/（1×10）表示水斗式水轮机，转轮型号为22（比转速），立轴，转轮标称直径为100cm，单喷嘴，喷嘴射流直径为10cm3.水轮机的工作水头近似地等于电站的毛水头减去引水系统的水头损失。

水轮机的额定水头为水轮机在额定转速下输出功率时所需的最小水头。

4.水轮机转轮最优工况运行的条件：水流切向进口和法向出口。

5.水轮机汽蚀的类型和破坏作用以及防止和消除汽蚀的措施类型：翼型汽蚀、间隙汽蚀、空腔汽蚀、局部汽蚀破坏作用：机械作用、化学作用、电化作用消除汽蚀的措施：改善水轮机的水力设计、提高加工工艺水平，采用抗汽蚀性能好的材料、改善运行条件并采用适当的运行措施、采用零汽蚀检修工艺与方法。

一般在选择水轮机转轮时，要考虑在保证水轮机能量特性的前提下，应尽可能选用汽蚀系数较小的水轮机。

6.混流式水轮机为什么要有5%功率限制线？混流式水轮机5%功率限制线，表示只允许水轮机在该线的左边工作。

因为水轮机在单位转速等于常数时，单位功率随着单位流量的增大而增大，但增大到某一极限值后，再增大流量，功率反而会由于效率的急剧下降而减少，且使运行工况恶化。

7.反击式水轮机的组成部分：引水部件、导水部件、转轮、泄水部件、非过流部件。

8.尾水管的作用反击式水轮机都设有尾水管，其作用是：回收转轮出口处水流的动能；把水流排向下游；当转轮的安装位置高于下游水位时，将此位能转化为压力能予以回收。

9.当机组实际转速上升率超过规定的允许值时，应采取的办法：（1）加快甩负荷时的导叶关闭速度，减小导叶全关闭时间，但这受压力钢管强度条件的限制。

（2）在卧式机组中需增设飞轮来增加机组转动系统的转动惯量，使机组甩负荷时的转速上升率不超过允许值。

10.卧式水轮发电机组发电机轴的中心找正（定心）方法：一种是用直尺和塞尺找正，另一种是用三只百分表进行找正。

水轮发电机组值班上下复习题答案水轮发电机组值班（上）第一篇水电厂辅助设备及厂用电系统第一章水力发电概论复题一、填空题：1、河段水能数值的大小取决于水的落下高度和水量的大小。

（也就是落差和水量两个要素。

）2、从天然水能到生产电能的过程中，各种损失有蒸发、渗漏损失、水头损失、功率损失。

3、水电厂的开发方式有抬水式开发、引水式开发、混合式开发、潮汐式水电厂、抽水蓄能电厂、XXX。

4、水电厂的水工建筑物有拦水建筑物—坝、泄水建筑物、闸门、用水建筑物—水电厂进水建筑物和厂房。

5、闸门从其结构来看，其类型有平板闸门和弧形闸门。

6、水库的特征水位有死水位、正常蓄水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位。

7、水电厂在系统中的运行原则是8、泄水建筑物的作用是宣泻洪水。

9、泄水建筑物按泄流方式可分为溢洪道和深水泄水道。

10、水电厂的装机容量从设计角度包括最大工作容量、备用容量、重复容量。

二、选择题1、水电站的出力公式为：（b）a）P=9.81QH；（b）P=9.81ηQH；（c）P=KQH；（d）E=0.WH2、XXX在电力系统中的主要作用是（d）a）抽水；（b）发电；（c）蓄能；（d）削峰填谷。

3、按坝的受力情况和结构特点分为（c、d）a）溢流坝；（b）混凝土坝；（c）拱坝；（d）重力坝。

4、多年调节水电厂在系统中一般（b、d）a）担任XXX；（b）担任峰荷；（c）侒包管出力事情；（d）可担任备用义务。

5、防洪限制水位是指（c）a）水库削落的最低水位；（b）允许充蓄并能保持的高水位；（c）汛期防洪要求限制水库兴利允许蓄水的上限水位；（d）水库承担下游防洪任务，在调节下游防护对象的防洪标准洪水时，坝前达到的最高水位。

三、判断题1、水轮机效率(ηr )和发电机效率(ηc)之积就是水电厂效率。

（√）2、XXX只有在落潮时才能发电。

（×）3、XXX因为抽水用的电比放水时发出的电要多，所以XXX在电力系统中没有什么作用。

（完整版）技能鉴定水轮发电机机械检修初级工复习题《水轮发电机机械检修》初级工理论复习题一、选择题（请将正确答案的代号填入括号内）1.>物体由于运动而具有的能量称为( )。

(A)动能；(B)势能；(C)机械能；(D)惯能。

答案：A2.>物体由于受外界影响(如升高、变形等)而具有的能量称为( )。

(A)动能；(B)势能；(C)机械能；(D)惯能。

答案：B3.>金属之所以是良导体是因为一切金属( )。

(A)内部存在大量的自由电子；(B)内部的电子比其他物质多；(C)内部的电荷多；(D)内部存在大量的原子。

答案：A4.>螺纹逆时针旋入称为( )旋螺纹。

(A)右；(B)左；(C)上；(D)下。

答案：B5.>推力轴承所用的油类为( )。

(A)透平油；(B)绝缘油；(C)空压机油；(D)齿轮箱油。

答案：A6.>装在发电机定子上部的为( )机架。

(A)上；(B)下；(C)斜；(D)主要。

答案：A7.>转子磁极挂装后，磁极键上端部( )。

(A)搭焊；(B)不搭焊；(C)不一定搭焊；(D)点焊。

答案：C8.>半伞式水轮发电机的主要特点是存在的导轴承和不存在的导轴承分别为( )。

(A)上导轴承和中导轴承；(B)上导轴承和下导轴承；(C)下导轴承和上导轴承；(D)中导轴承和上导轴承。

答案：B9.>国内常用的转子支架结构型式有( )种。

(A)一；(B)二；(C)三；(D)四。

答案：D10.>水轮发电机主轴的结构型式有( )。

(A)一种；(B)二种；(C)三种；(D)四种。

答案：B11.>伞型水轮发电机的上机架为( )机架。

(A)负荷；(B)非负荷；(C)空载；(D)承载。

答案：B12.>当两人各在测力器两侧，同时用50N力对拉，测力计上的示值是( )。

(A)100N；(B)50N；(C)25N；(D)0N。

答案：B13.>圆锥销的公称直径是指( )直径。

一、判断题(共 10 分，每小题 1 分，对的打√ ，错的打×)1．水轮机的工作水头小于水电站的毛水头。

√2．水轮机的效率是机组的出力与输入水轮机的水流功率之比。

×3．反击式水轮机流道中的压力是保持不变的。

×4．冲击式水轮机流道中的压力等于大气压力。

√5．水轮机转轮中的水流运动是牵连运动与相对运动的合成。

√6．空化是在常温状态下由于液体内部压力降低而发生的汽化现象。

√7．翼型空化发生在所有水轮机中。

×8．泥沙多的水流容易发生空化。

√9．水轮机尺寸越大效率越低。

×10．蜗壳中实际的水流不是轴对称的。

√1．冲击式水轮机有轴流式、混流式与斜流式。

( × )2．水轮机分为反击型与冲击型两大类。

( √ ) 13．转桨式水轮机的高效区比定桨式宽广。

( √ )4．轴流式转轮水流进、出口圆周速度是相等的。

( √ )5．纯净的水是不容易发生空化的。

( √ )6．水轮机的空化系数盯与水轮机的工况无关。

( × )7．翼型空化是翼型上压力最低点的压力等于或低于液体的汽化压力时发生的。

( √ ) 8．灯泡式引水是贯流式水轮机的一种引水方式。

( √ )9．水轮机选型中应把最优工况点作为设计工况点。

( × )10．水轮机尺寸越大，其效率越高。

( √ )1．水轮机与发电机称为水电站的主机。

( √ )2．可逆式水轮机既可作为水泵运行，也可作为水轮机运行。

( √ )3．贯流式水轮机用于高水头电站。

( × )4．喷嘴是冲击式水轮机的必要部件。

( √ )5．转轮中水流的轴面速度肯定是轴向的。

(× )6．轴流式水轮机转轮区的轴面流向是轴向的。

( √ )7．无撞击进口是指转轮进口处水流的绝对速度与叶片进口骨线方向一致。

( × ) 8．水轮机的空化系数与水轮机的工况有关。

( √ )9．高水头电站的水轮机一般用混凝土蜗壳。

( × )10．尾水管的损失越大，其恢复系数越小。

水轮机考试题计算及答案一、选择题（每题5分，共20分）1. 水轮机的效率是指（）。

A. 水轮机输出功率与输入功率之比B. 水轮机输出功率与水的机械能之比C. 水轮机输出功率与水的动能之比D. 水轮机输出功率与水的势能之比答案：B2. 水轮机的转速与水头的关系是（）。

A. 正比B. 反比C. 无关D. 先增后减答案：A3. 以下哪个参数不是水轮机的主要参数？（）A. 流量B. 转速C. 效率D. 功率答案：D4. 影响水轮机效率的主要因素不包括（）。

A. 叶轮形状B. 叶轮材料C. 水头D. 转速答案：B二、填空题（每题5分，共20分）1. 水轮机的输出功率可以通过公式_______计算得出。

答案：P=ρgQHη2. 水轮机的转速与水头的关系可以用公式_______表示。

答案：n=√(2gH/ρ)3. 某水轮机的流量为20m³/s，水头为50m，其理论输出功率为_______kW。

答案：50004. 当水轮机的效率为90%时，其实际输出功率为_______kW。

答案：4500三、计算题（每题10分，共20分）1. 已知某水轮机的流量为30m³/s，水头为100m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×30×100×0.9=2940000kW2. 已知某水轮机的转速为500r/min，流量为20m³/s，水头为50m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×20×50×0.9=8820000kW四、简答题（每题10分，共20分）1. 请简述水轮机效率的影响因素。

答案：水轮机效率的影响因素包括叶轮形状、水流条件、机械摩擦和漏气等。

2. 请简述水轮机转速与水头的关系。

答案：水轮机转速与水头成正比，即水头越高，转速越大。
