光电检测技术第一章：信息技术主要包括：1.电子信息技术、2.光学信息技术、3.光电信息技术。
图1-2光电系统框图图1-2中，光源产生的光是信息传递的媒介。
某光源与照明用光学系统一起获得测量所需的光载波，如点照明、平行光照明等。
某光学变换：光载波与被测对象相互作用而将被测量载荷到光载波上。
某光学变换是用各种调制方法来实现的。
某光信息：光学变换后的光载波上载荷的各种被测信息。
某光电转换：光信息经光电器件实现由光向电的信息转换。
某电信息处理：解调、滤波、整形、判向、细分，或计算机处理等。
光学变换与光电转换是光电测量的核心部分。
某光学变换通常是用各种光学元件和光学系统来实现的，如平面镜、光狭缝、光楔、透镜、角锥棱镜、偏振器、波片、码盘、光栅、调制器、光成像系统、光干涉系统等，实现将被测量转换为光参量（振幅、频率、相位、偏振态、传播方向变化等）。
某光电转换是用各种光电变换器件来完成的，如光电检测器件、光电摄像器件、光电热敏器件等。
第二章：2.人眼对光的视觉效能也称为视见函数。
人眼的视网膜上布满了大量的感官细胞：杆状细胞和锥状细胞。
某杆状细胞灵敏度高，能感受微弱光刺激。
某锥状细胞感光灵敏度低，但能很好地区别颜色和辨别被视物的细节。
3.光度学中，为了表示人眼对不同波长辐射的敏感度差别，定义了一个函数V(λ)，称为“视见函数”（“光谱光视效能”）。
在明视情况，即光亮度大于3cd/m2时，人眼的敏感波长λ＝555nm 的视见函数（光谱光视效率）规定为1，即V(555)＝1。
4..照度(EV)：照度是投射到单位面积上的光通量，或者说接受光的面元上单位面积被辐射的光通量。
若辐射光通量为dΦV，接收面元的面积是dA，那么照度EV=dΦV/dA，单位为勒克斯l某=lm·m-2。
5.光通量Φv：光通量又称为光功率，单位：流明［lm］。
光通量是按人眼视觉强度来度量的辐射量。
与电磁辐射的辐射通量Φe相对应。
光通量与辐射通量之间的关系可以用下式表示：0.78VKme()V()dV(λ)是视见函数；0.38Km是光功当量，它表示人眼在明视条件下，在波长为555nm时，光辐射所产生的光感觉效能，按照国际温标IPTS-68理论计算值Km=680(lm/W)。

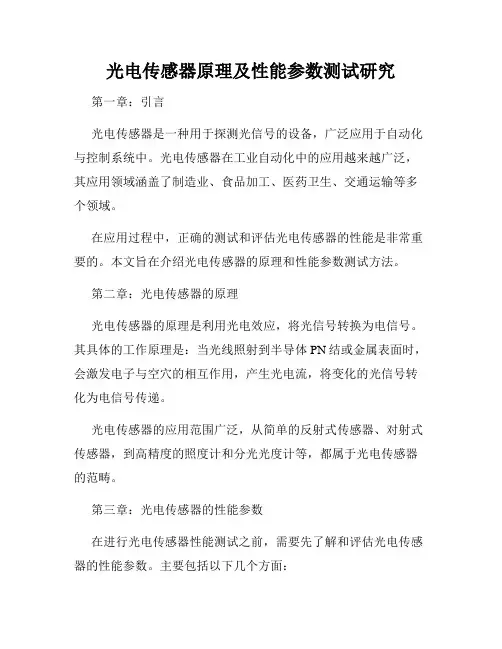

光电传感器原理及性能参数测试研究第一章：引言光电传感器是一种用于探测光信号的设备，广泛应用于自动化与控制系统中。
光电传感器在工业自动化中的应用越来越广泛，其应用领域涵盖了制造业、食品加工、医药卫生、交通运输等多个领域。
在应用过程中，正确的测试和评估光电传感器的性能是非常重要的。
本文旨在介绍光电传感器的原理和性能参数测试方法。
第二章：光电传感器的原理光电传感器的原理是利用光电效应，将光信号转换为电信号。
其具体的工作原理是：当光线照射到半导体PN结或金属表面时，会激发电子与空穴的相互作用，产生光电流，将变化的光信号转化为电信号传递。
光电传感器的应用范围广泛，从简单的反射式传感器、对射式传感器，到高精度的照度计和分光光度计等，都属于光电传感器的范畴。
第三章：光电传感器的性能参数在进行光电传感器性能测试之前，需要先了解和评估光电传感器的性能参数。
主要包括以下几个方面：1. 灵敏度：灵敏度是光电传感器的一个重要指标。
一般来说，光电传感器的灵敏度越高，其检测信号的能力就越好。
而灵敏度的大小又与该传感器所使用的光电元件、电路以及信号处理技术都有关系。
2. 分辨率：分辨率是指光电传感器可以检测到的最小变化量。
在实际应用中，分辨率越高，表示传感器可以检测到更小的变化信号。
3. 响应时间：响应时间是光电传感器从接收到信号到输出信号的时间。
响应时间越短，表示传感器的检测能力越强。
4. 动态范围：光电传感器的动态范围是指其可检测的最高和最低光强度之间的范围。
在实际应用中，一个光电传感器的动态范围越宽，其适用范围就越广。
第四章：光电传感器性能参数测试在进行光电传感器性能参数测试之前，需要选择专业的测试仪器和测试方法。
下面分别介绍一下如何进行灵敏度测试和分辨率测试。
1. 灵敏度测试方法根据光电传感器的不同应用，灵敏度测试可以采用仪器不同的测试方法。
一般来说，可以采用一下两种方法：（1）光源法采用一定的光源，将其光线照射到被测光电传感器上，通过更改光源的亮度和位置，来检测传感器对不同光强的变化情况。
