沥青混合料中沥青含量试验离心分离法

第
页，共 页 JJ0909a
沥青混合料沥青含量试验检测记录表(离心分离法)
试验室名称： 工程部位/用途 试验依据 样品描述 试验条件 主要仪器设备及编号 试验层次 试验 次数 1 2 平均值 孔径(mm) 筛余质量(g) 平均筛余质量(g) 分计筛余(%) 累计筛余(%) 通过量(%) 规范上限(%) 规范下限(%) 备注 试验： 复核： 日期： 年 月 日 1 2 混合料试样 质量m(g) 沥青种类 容器中集料质量 环形滤纸增加质量 m1(g) m2(g) 漏入抽提液中 矿粉质量m3(g) 干矿料合计质量 ma(g) 混合料类型 沥青质量 m-ma(g) 沥青含量(%) 油石比(%) 委托/任务编号 样品编号 样品名称 试验日期 记录编号：

沥青混合料沥青含量试验检测记录表（离心分离法）
试验室名称：记录编号：
工程部位/用途委托/任务编号
试验依据样品编号
样品描述样品名称
试验条件试验日期
主要仪器设备及编号
沥青混合料类型试验层位
试验次数123混合料试样质量（g）
环形滤纸试验前质量（g）
环形滤纸试验后质量（g）
容器中集料质量（g）
抽提液总量（ml）
取出的燃烧干燥的抽提液数量（ml）
坩埚中燃烧干燥的残渣质量（g）
抽提液中矿粉质量（g）
干矿料合计质量（g）
沥青质量（g）
沥青用量测值 （%）
沥青用量测定值 （%）
油石比（%）
备 注:
试验：复核：日期：年月日。

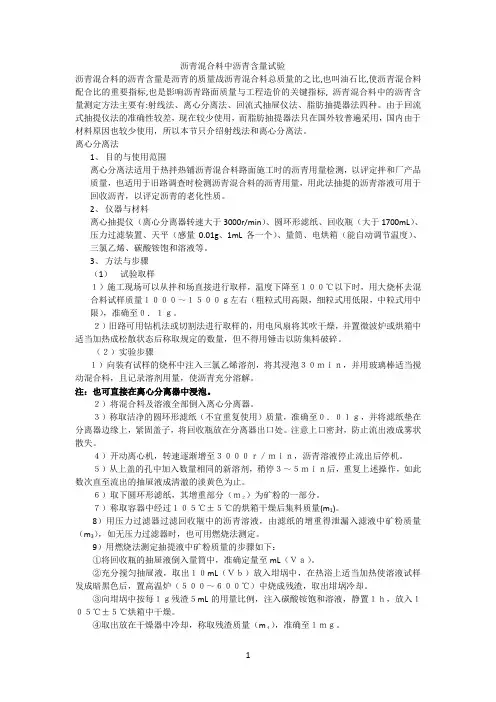

沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。

由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。

离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min ）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL 各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。

3、方法与步骤（1）试验取样1）施工现场可以从拌和场直接进行取样，温度下降至10 0C以下时，用大烧杯去混合料试样质量1 0 0 0〜1 5 0 0 g左右（粗粒式用高限，细粒式用低限，中粒式用中限）,准确至0.1g。

2）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。

（2）实验步骤1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡3 0min，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

2）将混合料及溶液全部倒入离心分离器。

3）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至0.01g,并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。

注意上口密封，防止流出液成雾状散失。

4）开动离心机，转速逐渐增至3 0 0 0 r/min，沥青溶液停止流出后停机。

沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。

由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。

离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。

3、方法与步骤（1）试验取样１）施工现场可以从拌和场直接进行取样，温度下降至１００℃以下时，用大烧杯去混合料试样质量１０００～１５００ｇ左右（粗粒式用高限，细粒式用低限，中粒式用中限），准确至０．１ｇ。

２）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。

（２）实验步骤１）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡３０ｍｉｎ，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

２）将混合料及溶液全部倒入离心分离器。

３）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至０．０１ｇ，并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。

注意上口密封，防止流出液成雾状散失。

４）开动离心机，转速逐渐增至３０００ｒ／ｍｉｎ，沥青溶液停止流出后停机。

５）从上盖的孔中加入数量相同的新溶剂，稍停３～５ｍｉｎ后，重复上述操作，如此数次直至流出的抽屉液成清澈的淡黄色为止。

沥青混合料沥青含量的检测发表时间：2018-08-28T10:27:14.547Z 来源：《建筑学研究前沿》2018年第10期作者：王甬[导读] 在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。

宁波市华欣建材测试有限公司 315100 摘要：随着我国社会经济不断发展，当今沥青混合料在日常社会生产中应用愈加广泛。

对于沥青混合料来说，沥青含量会直接影响混合料的性能，这就需要加强沥青混合料的检测工作，确定沥青具体含量，保障混合料性能。

基于此，本文重点探究沥青混合料沥青含量检测方法。

关键词：沥青混合料；沥青含量；检测；方法引言在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。

如果沥青用量不符合设计标准，会严重影响路面质量，也会影响到路面施工中的经济成本。

如果混合料中的沥青用量过高，会导致泛油问题也就是路面起包块，也会增加混合料使用成本。

相反，如果沥青混合料中的沥青较少，会提高路面缝隙、提高渗水性，减少了公路路面使用寿命。

由此可见，为了能够全面提高公路路面施工质量，需要保障沥青用量符合实际标准，通过开展检测工作确定沥青使用比例，避免出现混合料不符合标准的情况。

沥青混合料沥青含量检测方法主要有以下几点：1、离心分离法离心分离法更加适用于热拌热铺沥青混合料公路当中，可以通过试验工作掌握沥青使用比例，对沥青产品质量和配比进行快速评定。

所以，该项技术也适用于旧路面工程调查，检测旧路面沥青用量，采用该方法抽提沥青溶液可以将沥青回收，评定沥青老化程度和使用性能。

1.1准备工作（1）在拌和场从运料卡车当中获取沥青混合料试样，并放入到金属盘中进行拌和，等到混合料温度下降到100℃以下时，采用大烧杯获取混合料试样1000-1500g，选择汇总粗粒使用高限、细粒采用低限、中粒用中限，获取精准度为0.1g；（2）如果试样公路采用了钻机法或者切割法获取，则可以采用电风扇吹风让其干燥，微波炉和烘箱中需要进行加热处理，待到成松散状态即可取样，但是不能采用锤击的方法，避免造成集料破碎。

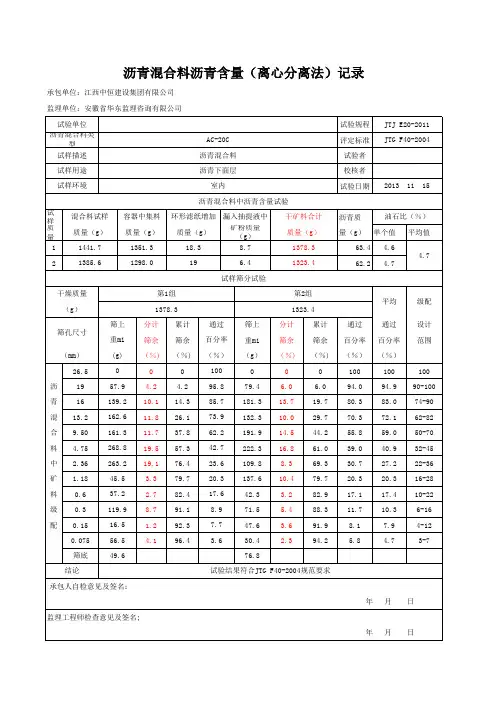

团有限公司 监理单位：安徽省华东监理咨询有限公司 试验单位 沥青混合料类型 试样描述 试样用途 试样环境 AC-20C 沥青混合料 沥青下面层 室内 沥青混合料中沥青含量试验 试样 质量 1 2 混合料试样 质量（g） 1318.8 1323.1 容器中集料 质量（g） 1231.4 1236.2 环形滤纸增加 漏入抽提液中 质量（g） 18.6 16.8 矿粉质量（g） 9.6 9.5 试样筛分试验 干燥质量 （g） 筛上 筛孔尺寸 重mi （mm） 26.5 沥 青 混 合 料 中 矿 料 级 配 19 16 13.2 9.50 4.75 2.36 1.18 0.6 0.3 0.15 0.075 筛底 结论 承包人自检意见及签名： 年 监理工程师检查意见及签名; 年 月 日 月 日 (g) 0 44.1 167.5 127.2 205.3 191.5 197.8 74.3 70.5 66.8 3.8 60.5 50.4 第1组 1259.6 分计 筛余 （％) 0 3.5 13.3 10.1 16.3 15.2 15.7 5.9 5.6 5.3 0.3 4.8 累计 筛余 （％) 0 3.5 16.8 26.9 43.2 58.4 74.1 80.0 85.6 90.9 91.2 96.0 通过 百分率 （％） 100 96.5 83.2 73.1 56.8 41.6 25.9 20.0 14.4 9.1 8.8 4.0 筛上 重mi （g） 0 61.9 190.6 123.7 132.6 234.8 218.4 29.0 77.0 49.2 36.6 59.3 49.2 试验结果符合JTG F40-2004规范要求 第2组 平均 1262.5 分计 筛余 （％) 0 4.9 15.1 9.8 10.5 18.6 17.3 2.3 6.1 3.9 2.9 4.7 累计 筛余 （％) 0 4.9 20.0 29.8 40.3 58.9 76.2 78.5 84.6 88.5 91.4 96.1 通过 百分率 （％） 100 95.1 80.0 70.2 59.7 41.1 23.8 21.5 15.4 11.5 8.6 3.9 通过 百分率 （％） 100 95.8 81.6 71.7 58.3 41.4 24.9 20.8 14.9 10.3 8.7 4.0 100 90-100 74-90 62-82 50-70 32-45 22-36 16-28 10-22 6-16 4-12 3-7 设计 范围 级配 干矿料合计 质量（g） 1259.6 1262.5 沥青质 量（g） 59.2 60.6 油石比（％） 单个值 4.7 4.8 平均值 4.8 试验规程 评定标准 试验者 校核者 试验日期 2013 11 15 JTJ E20-2011 JTG F40-2004

抽提后
沥青混合料中矿料总质量（g）
沥青混合料中沥青质量（g）
沥青混合料中沥青含量（%）
平均沥青含量（%）
石油比(%)
容器和干燥集料总质量（g）
容器中留下的集料干燥质量（g）
滤纸和矿粉总质量（g）
滤纸在试验前后的增质量（g）
泄露入抽提液中的矿粉质量（g）
1
1441.1
3.60
2019.5
3396.9
1377.4

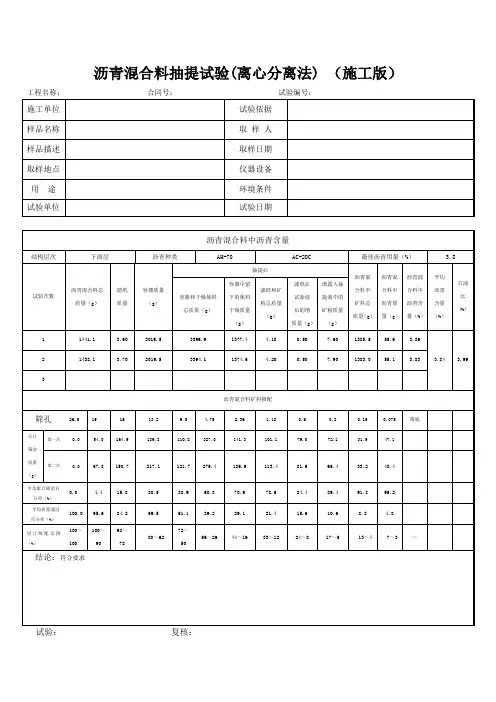

沥青混合料抽提试验(离心分离法)（施工版）
工程名称：合同号：试验编号：
施工单位
试验依据
样品名称
取样人
样品描述
取样日期
取样地点
仪器设备
用途
环境条件
试验单位
试验日期
沥青混合料中沥青含量
结构层次
下面层
沥青种类
AH-70
AC-20C
最佳沥青用量（%）
3.8
试验次数
沥青混合料总质量（g）
滤纸质量
容器质量（g）
试验：复核：
沥青混合料矿料级配检验曲线图（施工版）
工程名称：合同号：试验编号：
施工单位
试验依据
样品名称
取样人
样品描述
取样日期
取样地点
仪器设备
用途
环境条件
试验单位
试验日期
混合料名称
密级配沥青混凝土
规定级配名称
AC-20
结论：符合要求
试验：复核：
4.10
0.50
7.60
1385.5
55.6
3.86
3.84
3.99
2
1438.1
3.70
2019.5
3394.1

2022-2023年试验检测师之道路工程综合提升练习题提供答案解析单选题（共20题）1. 设计混凝土配合比时,水灰比是根据（）确定的。

设计混凝土配合比时,水灰比是根据（）确定的。

A.混凝土强度B.混凝土工作性C.混凝土耐久性D.混凝土强度与耐久性【答案】 D2. 沥青混合料矿料级配检验时,最重要的筛孔不包括的（）。

沥青混合料矿料级配检验时,最重要的筛孔不包括的（）。

A.是0.075mmB.是1.18mmC.是2.36mmD.是4.75mm【答案】 B3. 离心分离法测定沥青混合料中沥青含量试验中,应考虑推漏入抽提液中的矿粉含量,如果忽略该部分矿粉质量,则测得结果较实际值（）离心分离法测定沥青混合料中沥青含量试验中,应考虑推漏入抽提液中的矿粉含量,如果忽略该部分矿粉质量,则测得结果较实际值（）A.偏大B.偏小C.基本相同D.没有可比性【答案】 A4. 根据《公路工程质量检验评定标准》,水泥混凝土面层属于（）。

根据《公路工程质量检验评定标准》,水泥混凝土面层属于（）。

A.分项工程B.分部工程C.单位工程D.单项工程【答案】 A5. 摆式仪测定路面摩擦系数过程中，下面不正确的做法是（）。

摆式仪测定路面摩擦系数过程中，下面不正确的做法是（）。

A.将仪器置于路面轮迹带测点上，并使摆的摆动方向与行车方向一致B.校准滑动长度，使符合126mm的规定C.用喷水壶浇洒测点，使路面处于湿润状态D.每个测点测定3个值，每个测点由5个单点组成，以5次测定结果的平均值作为该测点的代表值【答案】 D6. AC-13型细粒式沥青混合料，经过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为()。

AC-13型细粒式沥青混合料，经过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为()。

A.4.8%B.4.9%C.5.1%D.5.4%【答案】 B7. 细集料筛分试验中用摇筛机摇筛后，还应手工逐个手筛，直到每分钟筛出量不超过筛上剩余量的（）时为止。

7.试验注意事项：
7.1 2011版中试验仪器和操作步骤与2000版标准有所不同，应注意区分；
7.2注意溶液溶解时间浸泡30min；
7.3向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，使沥青充分溶解；
7.4注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净；
7.5离心机转速为3000r/min，抽提时间为180s；

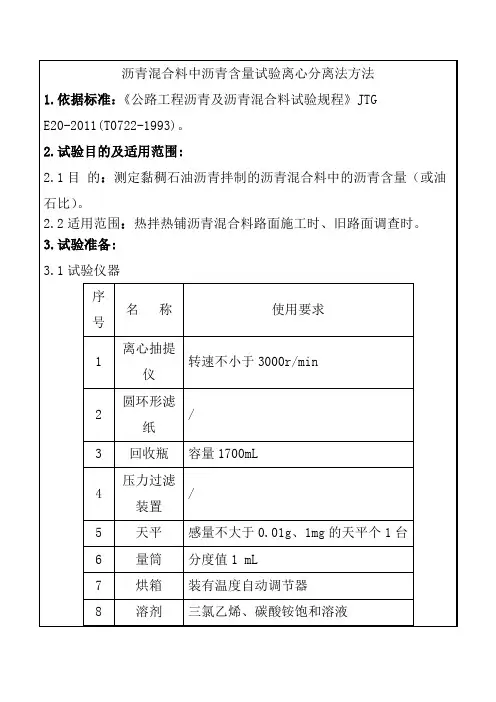

3.1试验仪器
序号
名称
使用要求
1
离心抽提仪
转速不小于3000r/min
2
圆环形滤纸
/
3
回收瓶
容量1700mL
4
压力过பைடு நூலகம்装置
/
5
天平
感量不大于0.01g、1mg的天平个1台
6
量筒
分度值1 mL
7
烘箱
装有温度自动调节器
8
溶剂
三氯乙烯、碳酸铵饱和溶液
9
其他
小铲、金属盘、大烧杯
3.2试样制备
3.2.1按正确的取样方法，在拌和厂从运料车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样1000-1500g（粗粒式沥青混合料用高限，中粒式用中限，细粒式用下限）准确至0.1 g；
式中：ma－沥青混合料中矿料部分的总质量，g；
m1—容器中留下的集料干燥质量，g；
m2—圆环形滤纸在试验前后的增重，g；
m3—泄漏入抽提液中的矿粉质量，g，用燃烧法按下式计算；
式中：Va—抽提液的总质量（mL）
Vb—取出的燃烧干燥的抽提液质量（mL）
m4—坩埚中燃烧干燥的残渣质量（g）
5.2沥青混合料中的沥青含量按下式计算。

沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。

由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。

离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。

3、方法与步骤（1）试验取样１）施工现场可以从拌和场直接进行取样，温度下降至１００℃以下时，用大烧杯去混合料试样质量１０００～１５００ｇ左右（粗粒式用高限，细粒式用低限，中粒式用中限），准确至０．１ｇ。

２）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。

（２）实验步骤１）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡３０ｍｉｎ，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

２）将混合料及溶液全部倒入离心分离器。

３）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至０．０１ｇ，并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。

注意上口密封，防止流出液成雾状散失。

４）开动离心机，转速逐渐增至３０００ｒ／ｍｉｎ，沥青溶液停止流出后停机。

５）从上盖的孔中加入数量相同的新溶剂，稍停３～５ｍｉｎ后，重复上述操作，如此数次直至流出的抽屉液成清澈的淡黄色为止。

沥青混合料中沥青含量试验（离心分离法）
1 目的与适用范围目的与适用范围目的与适用范围目的与适用范围 1.1本方法采用离心分离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（或油石比）。 1.2 本方法适用于热拌热铺沥青混合料路面施工的沥青用量检测，以评定拌和厂产品质量。此法 也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评 定沥青的老化性质。 2 仪具与材料仪具与材料仪具与材料仪具与材料 2.1 离心抽提仪：由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出 口。容器盖与容器之间用耐油的圆环形滤纸密封。滤液通过滤纸排出后从出口流出收入回收瓶中， 仪器必须安放稳固并有排风装置。Байду номын сангаас2.2 圆环形滤纸。 2.3 回收瓶：容量1700 mL以上。 2.4 压力过滤装置。 2.5 天平：感量不大于0.01g、1mg的天平各一台。 2.6 量筒：最小分度1 mL。 2.7 电烘箱：装有温度自动调节器。 2.8 三氯乙烯：工业用。 2.9 碳酸铵饱和溶液：供燃烧法测定滤纸中的矿粉含量用。
沥青混合料中沥青含量试验（离心分离法）
式中： m —沥青混合料的总质量（ g）； P b—沥青混合料的沥青含量（%）； P a—沥青混合料的油石比（%）。 5 报告 同一沥青混合料试样至少平行试验两次，取平均值作为试验结果。两次试验结果 的差值应少于0.3%，当大于0.3%但小于0.5%时，应补充平行试验一次，以3次试验 的平均值作为试验结果，3次试验的最大值与最小值之差不得大于0.5%。
沥青混合料中沥青含量试验（燃烧炉法）
1、 目的与适用范围 1.1 青混合料进行筛分分析。 1.2 本方法适用于热拌沥青混合料以及从路面取样的沥青混合料在生产、施工过程中 的质量控制。 2 仪具与材料技术要求 2.1 燃烧炉：由燃烧室、称量装置、自动数据采集系统、控制装置、空气循环装置、 试样 篮及其附件组成。 2.1.1 燃烧室的尺寸应能容纳3500g以上的沥青混合料试样,并有警示钟和指示灯，当 试样质量的变化在连续3min内不超过试样质量的0.01%时，可以发出提示声音。燃烧 室的门在试验过程中应锁死。 2.1.2 称量装置：该标准方法的称量装置为内置天平，感量0.lg，能够称量至少 3500g的试样（不包括试样篮的质量）。 2.1.3 有一套内置的计算机程序来计算试样篮质量的变化，并且能够输人集料损失的修正系 数，进行自动计算、显示试验结果，并可以将试验结果打印出来。 2.1.4 燃烧炉：应具有强制通风降低烟雾排放的设施，在试验过程中燃烧炉的烟雾必 须排放到室外，不得有明显的烟味进入到试验室里。

31.5
26.5
19
16
13.2
9.5
4.75
水洗后干筛法 筛分
2.36 1.18 0.6
0.3
0.15
0.075
筛底
干筛后 总量
（ｇ）
损耗(g)
筛上 重mi (g)
损耗率(%)
扣除损耗后质量(g) 备注：
分计 筛余 (%)
累计 通过 筛上 筛余 百分率 重mi (%) (%) (g)
分计 筛余 (%)
S42 4
xxxxxxxxxxxxxxxxxxx建设项目
沥青混合料沥青含量、筛分试验（离心分离法）
承包单位： 监理单位：
合 同 段： 本表编号：
号
试验规程
试验日期
取样日期
混合料类型
取样地点
试验室负责人
试验编号
混合料 质量 (g)
筒+滤纸质量 (g)
抽提后筒+滤 纸质量 (g)
结论：
平均
累计 通过 通过 筛余 百分率 百分率 (%) (%) (%)
设计要求级配
～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～
试验：
复核：
监理工程师：
日期：
矿粉 质量 (g)
试验 后矿 料质 量(g)
矿料 总质
量 (g)
沥青 质量 (g)
油石比 测值 (%)
油石比 测定值
(%)
三次试验 油石比 测定值 (%)
沥青 含量 测定 值(%)
干燥试样总量(g)
第1组
混合料筛分 第2组
洗后筛上总量(g) 洗后0.075mm筛下量(g)
0.075mm通过率(%)
筛孔尺寸(mm)

三氯乙烯溶剂加Biblioteka 剂次数（次）每次用量（ml）
圆环形滤纸
试验前质量（g）
试验后质量（g）
增加质量m2（g）
盘+离心分离后集料干燥质量（g）
离心分离后集料干燥质量m1（g）
抽提液总量Va（ml）
燃烧抽提液量Vb（ml）
坩锅号
坩锅质量（g）
燃烧温度（℃）
坩锅+燃烧残留物质量（g）
燃烧残留物质量m4（g）
泄入抽提液中矿粉质量m3（g）m3=m4·Va/Vb
沥青混合料沥青含量试验（离心分离法）记录
试表记-71
试验依据标准
JTG E20-2011
试验检测类型
合同段号
任务单编号
沥青混合料级配类型
试验日期
年月日
称量器具型号、编号
称量器具型号、编号
离心抽提仪型号、编号
高温电炉型号、编号
试样编号
盘号
盘质量（g）
盘+沥青混合料试样质量（g）
沥青混合料试样质量m（g）
混合料中集料总质量ma（g）ma=m1+m2+m3
混合料中沥青含量Pb（%）Pb=(m-ma)/ma
混合料中沥青含量平均值（%）
混合料油石比Pa（%）Pa=(m-ma)/ma
混合料油石比平均值（%）
备
注
试验：校核：

2023年试验检测师（含助理）-道路工程考试备考题库附带答案第1卷一.全考点押密题库(共50题)1.(单项选择题)(每题 1.00 分)离心分离法测定沥青混合料中沥青含量试验中，应考虑推漏入抽提液中的矿粉含量，如果忽略该部分矿粉质量，则测得结果较实际值（）。

A. 偏大B. 偏小C. 基本相同D. 没有可比性正确答案：A,2.(单项选择题)(每题 2.00 分) 某一级公路路面基层施工，根据《公路工程质量检验评定标准》的要求需要进行无机结合料稳定材料强度验收评定。

某路段设计强度为4.0MPa，测定1组试件的平均强度为5.0MPa，变异系数CV为13%，本组试验有效。

请结合试验内容完成下面题目（已知：保证率为99%，97.5%，95%和90%时，Za分别为2.33，1.96，1.645和1.282）。

该工程的保证率系数Za为（）。

A. 2.33C. 1.645D. 1.282正确答案：C,3.(判断题)(每题 1.00 分)砂浆强度、轴线偏位、井底高程均是井砌筑的实测项目。

（）正确答案：A,4.(判断题)(每题 1.00 分)SMA混合料所用的结合料要求必须是改性沥青。

（）正确答案：B,5.(多项选择题)(每题 2.00 分)击实试验采用干土法(土不重复使用)准备试样时应注意的是（）。

A. 按四分法至少准备5个试样B. 按2%-3%含水率递增分别加入不同的水分C. 用手拣除大于40mm的粗石子D. 拌匀后闷料一夜备用正确答案：A,B,D,6.(单项选择题)(每题 1.00 分)承载板法测土的回弹模量时，每次加载时间为（）。

A. 1hB. 10minC. 5minD. 1min正确答案：D,7.(判断题)(每题 1.00 分)当水泥稳定类材料强度要求较高时，可采用提高水泥剂量或强度等级的措施实现。

（）一般项目的合格率应不低于（），否则检查项目评定为不合格。

A. 75%B. 80%C. 85%D. 90%正确答案：B,9.(判断题)(每题 1.00 分)CBR试验根据3个平行试验结果计算得的承载比变异系数大于20%时，则去掉一个偏离大的值，取其余2个结果的平均值。

沥青混合料中沥青含量试验离心分离法1目的与适用范围1.1 本方法采用离心分离法测定黏稠石油沥青拌制的沥青混合料中的沥青含量(或油石比)。

1.2本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。

此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2仪具与材料技术要求2.1离心抽提仪：由试样容器及转速不小于3 000r/min的离心分离器组成，分离器备有滤液出口。

容器盖与容器之间用耐油的圆环形滤纸密封。

滤液通过滤纸排出后从出口流出收人回收瓶中。

仪器必须安放稳固并有排风装置。

2.2圆环形滤纸。

2.3回收瓶：容量1700mL以上。

2.4 压力过滤装置。

2.5天平：感量不大于0.01g、1mg的天平各1台。

2.6量筒：分度值1mL。

2.7电烘箱：装有温度自动调节器。

2.8三氯乙烯：工业用。

2.9碳酸铵饱和溶液:供燃烧法测定滤纸中的矿粉含量用。

2.10其他：小铲、金属盘、大烧杯等。

3方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法，在拌和厂从运料车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000~1500g(粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限)，准确至0.1g。

3.1.2当试样在施工现场用钻机法或切割法取得时，应用电风扇吹风使其完全干燥，置烘箱中适当加热后成松散状态取样，不得用锤击，以防集料破碎。

3.2试验步骤3.2.1向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

3.2.2将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的黏附物全部洗人分离器中。

3.2.3称取洁净的圆环形滤纸质量，准确至0.01g注意滤纸不宜多次反复使用，有破损者不能使用，有石粉黏附时应用毛刷清除干净。

浅谈沥青混合料中沥青含量试验摘要:沥青混合料中沥青含量试验(离心分离法),本文主要是对采用本方法测定粘稠石油沥青拌制的沥青混合料中沥青含量或油石比试验的步骤及注意事项。

关键词：沥青含量方法步骤注意事项由于沥青用量在沥青混合料路面施工中起着重要作用，沥青用量的多少不仅直接影响路面的质量，还关系到路面施工的经济成本。

沥青用量太高的路面不仅会因泛油导致路面起包块，还会增加工程造价不经济。

反之，沥青用量太低也会造成空隙率大、易渗水降低了路面的使用寿命等各种重要指标。

一、使用范围本方法适用于热拌热捕沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，此法也适用于旧路调查时检测沥青混合料的沥青用量用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

同时我们还可以，用抽提出的集料来进行对已施工好的路面混合料颗粒级配分析试验。

因此，离心抽提法可同时完成几项试验事项。

二、仪具与材料1、离心抽提仪：是由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出口，容器盖与容器之间用耐油的圆形滤纸密封。

滤液通过滤纸排出后从出口流出收入回收瓶中，仪器必须安放稳固并有排风装置。

2、天平感量不大于0.01g3、天平感量不大于0.01g4、血浆分离器用于测定泄漏入抽提液中的矿粉质量5、干燥器及小纸、大烧杯及玻璃棒三氯乙烯（工业用）6、圆形滤纸。

7、回收瓶：容量1700以上。

8、量筒：最小分度1ml。

9、电烘箱：装有温度自动调节器。

10、三氯乙烯：工业用。

11、其它：小铲，金属盘，大烧杯等。

三、方法与步骤将取来的试样放在浅盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取沥青混合料试样1000~1500g左右，准确至0.1g,粗粒式沥青混合料用高限、中粒式沥青混合料用中限、细粒式沥青混合料用低限，向装有试样的烧杯中注入适量的三氯乙烯溶济，将沥青混合料全部浸没，浸泡时间不少于30分钟，在其期间用玻璃棒适当搅拌混合料使沥青充分溶解，称取洁净的圆环形滤纸的质量准确至0.01g滤纸不宜多次反复使用,有破损者不能使用,有石粉粘附时应用毛刷清除干净。

635.20 637.00
957.7 1036.0
61.8 65.2
1019.5 1101.2
42.4
4.16
4.3
48.8
4.43
各级筛孔分计筛余质量（g )
试样总质量（g）
筛孔尺寸（mm）
31.5 26.5 19.0 16.0 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 底盘
95 80 68 56 33 26 18 12
9
5
4
检查结论： 符合JTG F40-2004《公路沥青路面施工技术规范》及《设计文件》要求。
试验
复核
主管
监理意见：
签名：
年
月
日
合同段： LM-1 100.0
S301府店一级公路路面整治工程
沥青矿质混合料级配曲线
取样位置： 摊铺现场
试验编号：LM1-LH-021
90.0
80.0
70.0
60.0
通过量（%）
50.0
40.0
30.0
20.0
10.0
0.0 0.075 0.15 0.3 0.6 1.18 2.36 4.75 9.5 13.2 16.0 19.0 26.5 31.5
通过量
筛孔尺寸（mm）
设计级配
规定上限
规定下限
级配类型
AC-20
混合料 试样编号 总质量
（g）
离心杯+ 滤径（mm）
26.5
离心杯+ 滤 纸+矿粉质量
（g)
容器中集料 干燥质量 （g）
矿粉 容器中干燥集
质量 料+矿粉质量
