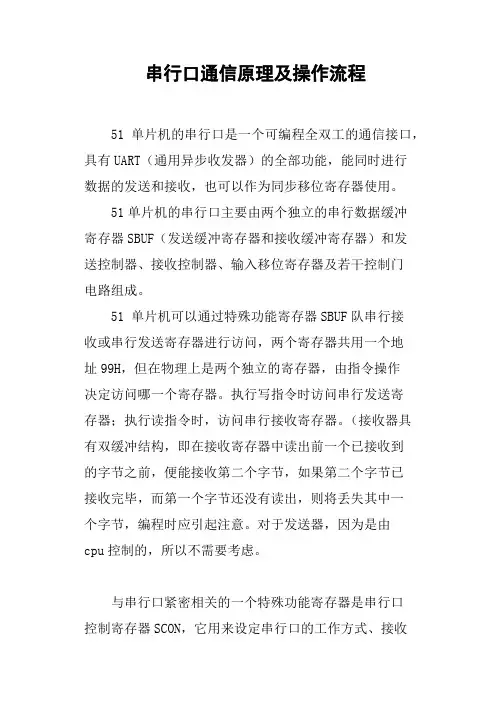

串行口通信原理及操作流程51单片机的串行口是一个可编程全双工的通信接口，具有UART（通用异步收发器）的全部功能，能同时进行数据的发送和接收，也可以作为同步移位寄存器使用。
51单片机的串行口主要由两个独立的串行数据缓冲寄存器SBUF（发送缓冲寄存器和接收缓冲寄存器）和发送控制器、接收控制器、输入移位寄存器及若干控制门电路组成。
51 单片机可以通过特殊功能寄存器SBUF队串行接收或串行发送寄存器进行访问，两个寄存器共用一个地址99H，但在物理上是两个独立的寄存器，由指令操作决定访问哪一个寄存器。
执行写指令时访问串行发送寄存器；执行读指令时，访问串行接收寄存器。
（接收器具有双缓冲结构，即在接收寄存器中读出前一个已接收到的字节之前，便能接收第二个字节，如果第二个字节已接收完毕，而第一个字节还没有读出，则将丢失其中一个字节，编程时应引起注意。
对于发送器，因为是由cpu控制的，所以不需要考虑。
与串行口紧密相关的一个特殊功能寄存器是串行口控制寄存器SCON，它用来设定串行口的工作方式、接收/发送控制以及状态标志等。
串行口控制寄存器SCON串行口控制寄存器SCON在特殊功能寄存器中，字节地址为98H，可位寻址，单片机复位时SCON全部被清零。
位序号D7D6D5D4D3D2D1D0位符号SM0SM1SM2RENTB8RB8T1R1SM0,SM1为工作方式选择位。
串行口有四种工作方式，它们由SM0、SM1设定。
其中方式一最为常用。
SM2为多机通信控制位。
REN为允许串行接收位。
TB8为方式2、3中方式数据的第九位。
RB8为方式2、2中接收数据的第九位。
TI为发送中断标志位，在方式0时，当串行发送第8位数据结束时，或在其他方式，串行发送停止位的开始时，由内部硬件使TI置一，向CPU发出中断申请。
在中断服务程序中，必须使用软件将其清零，取消此中断申请。
RI为接收中断标志位。
在方式0时，当串行接收第8位数据结束时，或在其他方式，串行接收停止位的中间时，由内部硬件使RI置一，向CPU发出中断申请。
