HEMT高电子迁移率晶体管

HEMT⾼电⼦迁移率晶体管第五章⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理5.2 HEMT基本特性5.3 赝⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理⾼电⼦迁移率晶体管（High Electron Mobility Transistor ，HEMT），也称为2－DEG场效应晶体管；因⽤的是调制掺杂的材料，所以⼜称为调制掺杂场效应管。

1978年R.Dingle ⾸次在MBE（分⼦束外延）⽣长的调制掺杂GaAs/AlGaAs超晶格中观察到了相当⾼的电⼦迁移率。

1980年⽇本富⼠通公司的三村研制出了HEMT，上世纪80年代HEMT成功的应⽤于微波低噪声放⼤，并在⾼速数字IC⽅⾯取得了明显得进展。

传讯速度的关键在于电⼦移动速率快慢，HEMT中的电⼦迁移率很⾼，因此器件的跨导⼤、截⽌频率⾼、噪声低、开关速度快。

2作为低噪声应⽤的HEMT已经历了三代变化，低噪声性能⼀代⽐⼀代优异：第⼀代：AlGaAs/GaAs HEMT，12GHz下，NF为0.3dB，增益为16.7dB。

第⼆代：AlGaAs/InGaAs/GaAs HEMT (PHEMT赝⾼电⼦迁移率晶体管)，40GHz下，NF为1.1dB；60GHz下，NF为1.6dB；94GHz下，NF为2.1dB。

第三代：InP基HEMT，40GHz下，NF为0.55dB；60GHz下，NF为0.8dB；95GHz下，NF为1.3dB。

AlGaAs/GaAs HEMT的基本结构制作⼯序：在半绝缘GaAs衬底上⽣长GaAs缓冲层（约0.5µm）→⾼纯GaAs层（约60nm）→n型AlGaAs层（约60nm）→n型GaAs层（厚约50nm）→台⾯腐蚀隔离有源区→制作Au/Ge合⾦的源、漏欧姆接触电极→⼲法选择腐蚀去除栅极位置n型GaAs层→淀积Ti/Pt/Au栅电极。

图5-1 GaAs HEMT基本结构HEMT是通过栅极下⾯的肖特基势垒来控制GaAs/AlGaAs异质结中的2－DEG的浓度实现控制电流的。

pgan hemt原理
PGAN HEMT（Pseudomorphic High-Electron-Mobility Transistor）是一种半导体器件，属于高电子迁移率场效应晶体管（HEMT）的一种。

PGAN HEMT是一种异质结构的器件，通常在GaAs材料上实现。

以下是PGAN HEMT的基本原理：
1. 异质结构： PGAN HEMT的核心特点是其异质结构。

它通常由GaAs（镓砷化物）材料构成，其中包括镓铝氮化镓（GaN/AlGaN）异质结。

这种异质结构在晶体中引入了一个电子气层，提供了较高的电子迁移率。

2. 电子气层：在GaN/AlGaN异质结构中，AlGaN层的带隙较大，而GaN层的带隙较小。

在这两层之间形成了一个电子气层，其中电子迁移率较高。

这使得PGAN HEMT在高频应用中表现出色。

3. 电子输运：电子在GaN层内运输，而AlGaN层则在电子的输运方向上形成势垒，形成电子气层。

这种结构有助于提高电子的迁移率和载流子浓度，提高器件的性能。

4. 高电子迁移率：由于电子气层的存在，PGAN HEMT具有比传统HEMT更高的电子迁移率。

高电子迁移率有助于提高器件的频率响应和工作速度。

5. 应用： PGAN HEMT广泛用于射频（RF）和微波应用，如通信设备、雷达系统等。

由于其高电子迁移率和良好的高频特性，PGAN HEMT在这些领域中能够提供卓越的性能。

需要注意的是，PGAN HEMT的设计和制造可能涉及到复杂的材料工程和微纳米加工技术。

对于详细的电子输运、能带结构等具体原理，更深入的了解可能需要深入研究相关文献或专业领域的教材。

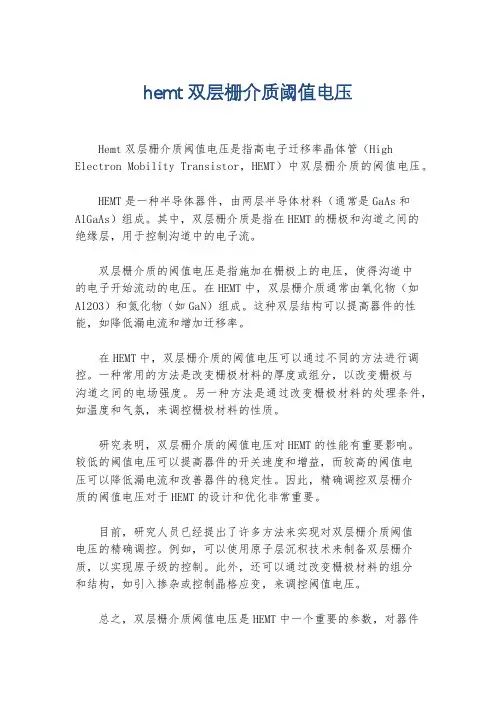

hemt双层栅介质阈值电压Hemt双层栅介质阈值电压是指高电子迁移率晶体管（High Electron Mobility Transistor，HEMT）中双层栅介质的阈值电压。

HEMT是一种半导体器件，由两层半导体材料（通常是GaAs和AlGaAs）组成。

其中，双层栅介质是指在HEMT的栅极和沟道之间的绝缘层，用于控制沟道中的电子流。

双层栅介质的阈值电压是指施加在栅极上的电压，使得沟道中的电子开始流动的电压。

在HEMT中，双层栅介质通常由氧化物（如Al2O3）和氮化物（如GaN）组成。

这种双层结构可以提高器件的性能，如降低漏电流和增加迁移率。

在HEMT中，双层栅介质的阈值电压可以通过不同的方法进行调控。

一种常用的方法是改变栅极材料的厚度或组分，以改变栅极与沟道之间的电场强度。

另一种方法是通过改变栅极材料的处理条件，如温度和气氛，来调控栅极材料的性质。

研究表明，双层栅介质的阈值电压对HEMT的性能有重要影响。

较低的阈值电压可以提高器件的开关速度和增益，而较高的阈值电压可以降低漏电流和改善器件的稳定性。

因此，精确调控双层栅介质的阈值电压对于HEMT的设计和优化非常重要。

目前，研究人员已经提出了许多方法来实现对双层栅介质阈值电压的精确调控。

例如，可以使用原子层沉积技术来制备双层栅介质，以实现原子级的控制。

此外，还可以通过改变栅极材料的组分和结构，如引入掺杂或控制晶格应变，来调控阈值电压。

总之，双层栅介质阈值电压是HEMT中一个重要的参数，对器件性能有重要影响。

研究人员正在不断探索新的方法和技术，以实现对双层栅介质阈值电压的精确调控，以进一步改进HEMT的性能和应用。

《AlGaN-GaN MOS(MIS)HEMT中电子迁移率及Ⅰ-Ⅴ输出特性》篇一AlGaN-GaN MOS(MIS)HEMT中电子迁移率及Ⅰ-Ⅴ输出特性一、引言随着半导体技术的不断发展，AlGaN/GaN高电子迁移率晶体管（HEMT）已成为射频和微波电路的重要元件。

在HEMT器件中，电子迁移率以及电流-电压（I-V）输出特性是评估其性能的关键参数。

本文将重点研究AlGaN/GaN金属绝缘体半导体高电子迁移率晶体管（MIS-HEMT）的电子迁移率及其I-V输出特性，以期为相关研究与应用提供理论支持。

二、AlGaN/GaN MIS-HEMT结构与工作原理AlGaN/GaN MIS-HEMT是一种利用二维电子气（2DEG）工作的晶体管，其结构主要由AlGaN/GaN层、栅极绝缘层以及源漏电极等部分组成。

在电场作用下，AlGaN/GaN界面处产生2DEG，从而形成导电通道，实现电流的传输。

三、电子迁移率的研究电子迁移率是衡量半导体材料中电子运动能力的重要参数，直接影响着器件的导电性能。

在AlGaN/GaN MIS-HEMT中，电子迁移率受到材料质量、界面态密度、温度等多种因素的影响。

首先，材料质量对电子迁移率的影响至关重要。

高质量的AlGaN/GaN材料具有较低的缺陷密度和较高的载流子浓度，从而使得电子迁移率得以提高。

其次，界面态密度也会对电子迁移率产生影响。

界面处存在过多的陷阱态会散射电子，降低其迁移率。

此外，温度也是影响电子迁移率的重要因素。

随着温度的升高，电子的热运动加剧，使得迁移率降低。

四、I-V输出特性的研究I-V输出特性是描述器件电流与电压关系的曲线，反映了器件的导电性能和稳定性。

在AlGaN/GaN MIS-HEMT中，I-V输出特性受到栅极电压、源漏电压以及器件结构等因素的影响。

首先，栅极电压对I-V输出特性具有显著影响。

当栅极电压增大时，2DEG的密度增加，导致电流增大。

其次，源漏电压的变化也会引起I-V特性的变化。

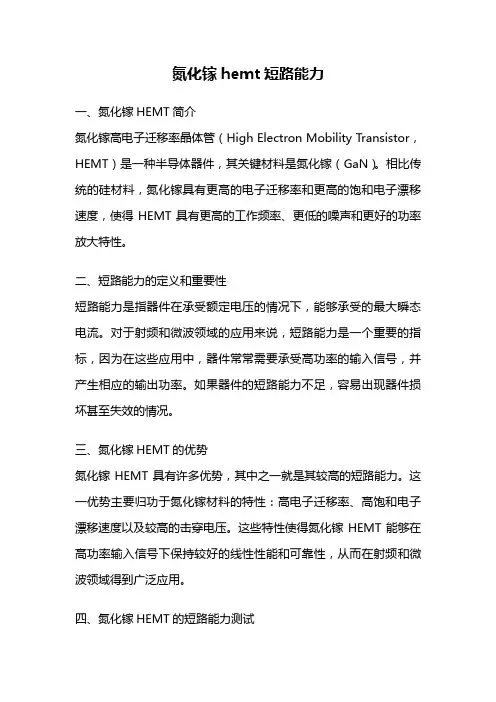

氮化镓hemt短路能力一、氮化镓HEMT简介氮化镓高电子迁移率晶体管（High Electron Mobility Transistor，HEMT）是一种半导体器件，其关键材料是氮化镓（GaN）。

相比传统的硅材料，氮化镓具有更高的电子迁移率和更高的饱和电子漂移速度，使得HEMT具有更高的工作频率、更低的噪声和更好的功率放大特性。

二、短路能力的定义和重要性短路能力是指器件在承受额定电压的情况下，能够承受的最大瞬态电流。

对于射频和微波领域的应用来说，短路能力是一个重要的指标，因为在这些应用中，器件常常需要承受高功率的输入信号，并产生相应的输出功率。

如果器件的短路能力不足，容易出现器件损坏甚至失效的情况。

三、氮化镓HEMT的优势氮化镓HEMT具有许多优势，其中之一就是其较高的短路能力。

这一优势主要归功于氮化镓材料的特性：高电子迁移率、高饱和电子漂移速度以及较高的击穿电压。

这些特性使得氮化镓HEMT能够在高功率输入信号下保持较好的线性性能和可靠性，从而在射频和微波领域得到广泛应用。

四、氮化镓HEMT的短路能力测试为了评估氮化镓HEMT的短路能力，通常使用直流（DC）短路测试方法。

该测试方法通过将器件接入直流电源，并逐渐增加电流，直到达到器件的最大承受电流为止。

在测试过程中，需要监测器件的电流和电压，以确保不超过其额定值。

通过该测试，可以得到器件的短路能力指标。

五、氮化镓HEMT的应用由于其较高的短路能力和优异的性能，氮化镓HEMT在射频和微波领域有着广泛的应用。

其中包括无线通信系统、雷达系统、卫星通信系统等。

在这些应用中，氮化镓HEMT能够提供高功率和高线性度，满足信号处理和传输的要求。

六、氮化镓HEMT短路能力的影响因素氮化镓HEMT的短路能力受多种因素影响。

其中包括器件结构设计、材料质量、制造工艺等。

合理的器件结构设计和优质的材料可以提高器件的短路能力。

此外，制造工艺的精细化和优化也能够改善器件的短路能力。

高电子迁移率晶体管（HEMT）高电子迁移率晶体管（HEMT，High Electron Mobility Transistor）：HEMT是一种异质结场效应晶体管（HFET），又称为调制掺杂场效应晶体管（MODFET）、二维电子气场效应晶体管（2-DEGFET）、选择掺杂异质结晶体管(SDHT)等。

这种器件及其集成电路都能够工作于超高频（毫米波）、超高速领域，原因就在于它采用了异质结及其中的具有很高迁移率的所谓二维电子气来工作的。

上世纪70年代采用MBE 和MOCVD就制备出了异质结。

1978年Dingle等首先证实了在AlGaAs/GaAs调制掺杂异质结中存在高迁移率二维电子气；然后于1980年，Mimura等、以及Delagebeaudeuf等研制出了HEMT。

从此HEMT就很快地发展起来了，有可能在高速电路领域内替代MESFET。

HEMT的原理结构和能带图（1）FET-IC实现超高频、超高速的困难（提高载流子迁移率的重要性）因为一般的场效应集成电路为了达到超高频、超高速，必须要减短信号传输的延迟时间τd ∝ CL/(μnVm)和减小器件的开关能量(使IC 不致因发热而损坏)E = ( Pd τd )≈CLVm2/2，而这些要求在对逻辑电压摆幅Vm的选取上是矛盾的，因此难以实现超高频、超高速。

解决此矛盾的一个办法就是，首先适当降低逻辑电压摆幅, 以适应IC稳定工作的需要，而要缩短τd 则主要是着眼于提高电子的迁移率μn，这就发展出了HEMT。

（2）HEMT的工作原理：HEMT的基本结构就是一个调制掺杂异质结。

在图中示出了AlGaAs/GaAs异质结HEMT的结构和相应的能带图；在宽禁带的AlGaAs层（控制层）中掺有施主杂质，在窄禁带的GaAs层（沟道层）中不掺杂（即为本征层）。

这里AlGaAs/GaAs就是一个调制掺杂异质结，在其界面、本征半导体一边处，就构成一个电子势阱（近似为三角形），势阱中的电子即为高迁移率的二维电子气（2-DEG），因为电子在势阱中不遭受电离杂质散射，则迁移率很高。

ppt课件
4
二.两种体系的HEMT
以 GaAs 或者 GaN 制备的高电子迁移率晶体管（High Electron Mobility Transistors）以及赝配高电子迁移率晶体 管（Pseudo orphic HEMT）被普遍认为是最有发展前途的 高速电子器件之一。由于此类器件所具有超高速、低功 耗、低噪声的特点(尤其在低温下)，极大地满足超高速计 算机及信号处理、卫星通信等用途上的特殊需求，故而
图3 GaN HEMT 基本结构
ppt课件
10
1.GaAs体系HEMT
PHEMT较之常规HEMT的优点：
(1)InGaAs层二维电子气的电子迁移率和饱和速度皆 高于 GaAs，前者电子饱和漂移速度达到了 7.4×1017cm2V-1S-1，后者为4.4×1017cm2V-1S-1，因 此工作频率更高。
则不受电离杂质散射的影响， 所以迁移率很高。
ppt课件
8
1.GaAs体系HEMT
在低温下HEMT的特性将发生退化，主要是由于nAlGaAs层存在一种所谓DX中心的陷阱，它能俘获和放出 电子，使得2-DEG浓度随温度而改变，导致阈值电压不 稳定。实验表明：对掺硅的AlxGa1－xAs，当x<0.2基本不 产生DX中心，反之则会出现高浓度的DX中心。对于 HEMT中的n－AlGaAs层，为了得到较高的能带突变通常 取x=0.3，必然会有DX中心的影响。 为了解决这个问题，1985年Maselink采用非掺杂的 InGaAs代替非掺杂的GaAs作为2－DEG的沟道材料制成 了赝高电子迁移率晶体管PHEMT。
ppt课件
11
2.GaN体系HEMT
HEMT是通过栅极下面的肖特基(Schottky)势垒来控制 AlGaN／GaN异质结中的2DEG的浓度而实现对电流的 控制。栅极下面的以型A1GaN层，由于Schottky势垒 的作用和电子向未掺杂GaN层转移，将全部耗尽。转 移到未掺杂GaN层去的电子即在异质结界面处三角形 势阱中形成2DEG；这些2DEG与处在AlGaN层中的杂质 中心在空问上是分离的，不受电离杂质的影响，从而 迁移率很高。

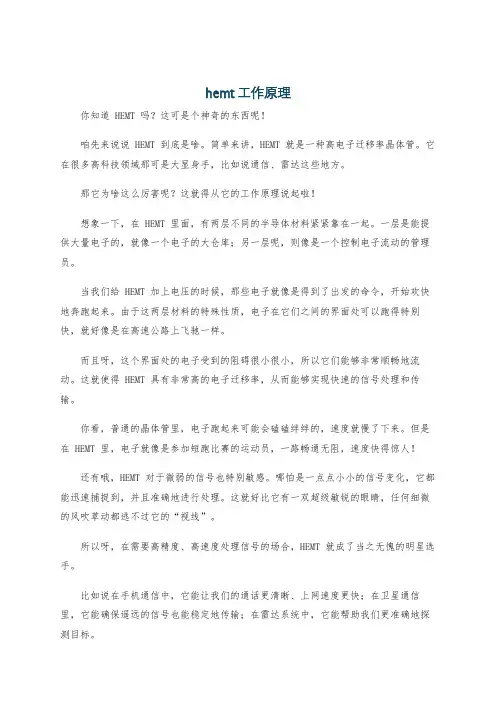

hemt工作原理你知道 HEMT 吗？这可是个神奇的东西呢！咱先来说说 HEMT 到底是啥。

简单来讲，HEMT 就是一种高电子迁移率晶体管。

它在很多高科技领域那可是大显身手，比如说通信、雷达这些地方。

那它为啥这么厉害呢？这就得从它的工作原理说起啦！想象一下，在 HEMT 里面，有两层不同的半导体材料紧紧靠在一起。

一层是能提供大量电子的，就像一个电子的大仓库；另一层呢，则像是一个控制电子流动的管理员。

当我们给 HEMT 加上电压的时候，那些电子就像是得到了出发的命令，开始欢快地奔跑起来。

由于这两层材料的特殊性质，电子在它们之间的界面处可以跑得特别快，就好像是在高速公路上飞驰一样。

而且呀，这个界面处的电子受到的阻碍很小很小，所以它们能够非常顺畅地流动。

这就使得 HEMT 具有非常高的电子迁移率，从而能够实现快速的信号处理和传输。

你看，普通的晶体管里，电子跑起来可能会磕磕绊绊的，速度就慢了下来。

但是在 HEMT 里，电子就像是参加短跑比赛的运动员，一路畅通无阻，速度快得惊人！还有哦，HEMT 对于微弱的信号也特别敏感。

哪怕是一点点小小的信号变化，它都能迅速捕捉到，并且准确地进行处理。

这就好比它有一双超级敏锐的眼睛，任何细微的风吹草动都逃不过它的“视线”。

所以呀，在需要高精度、高速度处理信号的场合，HEMT 就成了当之无愧的明星选手。

比如说在手机通信中，它能让我们的通话更清晰、上网速度更快；在卫星通信里，它能确保遥远的信号也能稳定地传输；在雷达系统中，它能帮助我们更准确地探测目标。

HEMT 这个小家伙的工作原理虽然有点复杂，但是它带来的好处可是实实在在的。

它就像是一个默默无闻的幕后英雄，为我们的现代科技生活贡献着巨大的力量！怎么样，朋友，这下你对 HEMT 的工作原理是不是有了更清楚的认识啦？。

2.GaN体系HEMT
HEMT的关键是掺杂层和沟道层问的异质结。传统的GaAs或 InP基HEMT，掺杂层是n型掺杂，施主是2DEG的主要来源。 异质结处存在导带差，驱使电子从掺杂层进入到沟道层，并 将电子限制在沟道层内距异质结处几纳米范围内，形成2DEG。 高2DEG而密度是HEMT设计的目标。在GaN基HEMT中，除去 导带差异因素外，AIGaN和GaN的极化效应也能生成2DEG。 2DEG中的电子有三个主要来源：(1)从掺杂AIGaN层转移的电 子；(2)GaN沟道层巾杂质的贡献；(3)由极化效应诱生的上述 来源的电子。AIGaN／GaN界面处2DEG的面电子密度既取决 于导带不连续程度和异质结构的人为掺杂，又受到压电和自 发极化效应的影响。
二.两种体系的HEMT
以 GaAs 或者 GaN 制备的高电子迁移率晶体管（High Electron Mobility Transistors）以及赝配高电子迁移率晶体 管（Pseudo orphic HEMT）被普遍认为是最有发展前途的 高速电子器件之一。由于此类器件所具有超高速、低功 耗、低噪声的特点(尤其在低温下)，极大地满足超高速计 算机及信号处理、卫星通信等用途上的特殊需求，故而 HEMT 器件受到广泛的重视。作为新一代微波及毫米波器 件,HEMT 器件无论是在频率、增益还是在效率方面都表 现出无与伦比的优势. 经过 10 多年的发展,HEMT 已经具 备了优异的微波、毫米波特性,已成为 2～100 GHz 的卫星 通信、射电天文、电子战等领域中的微波毫米波低噪声 放大器的主要器件。同时他也是用来制作微波混频器、 振荡器和宽带行波放大器的核心部件。
1.GaAs体系HEMT
InGaAs层厚度约为20nm，能吸 收由于GaAs和InGaAs之间的晶 格失配（约为1％）而产生的应 力，在此应力作用下，InGaAs 的晶格将被压缩，使其晶格常 数大致与GaAs与AlGaAs的相匹 配，成为赝晶层。因为InGaAs 薄层是一层赝晶层且在HEMT中 起着 i –GaAs层的作用，所以成 为“赝”层，这种HEMT也就相 应地成为赝HEMT。

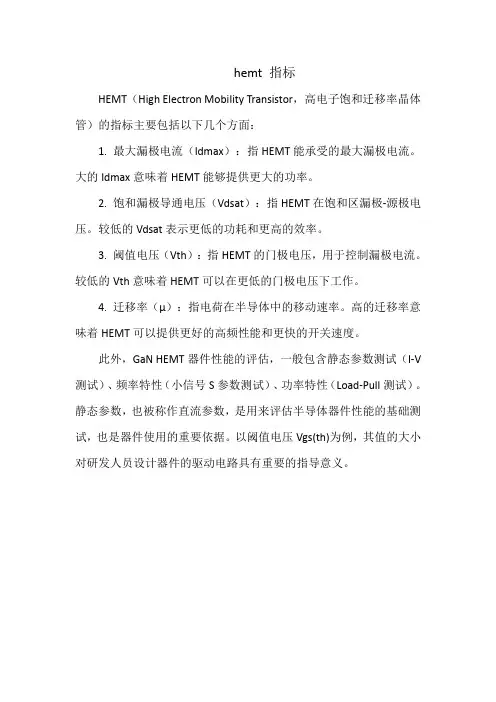

hemt 指标
HEMT（High Electron Mobility Transistor，高电子饱和迁移率晶体管）的指标主要包括以下几个方面：
1. 最大漏极电流（Idmax）：指HEMT能承受的最大漏极电流。

大的Idmax意味着HEMT能够提供更大的功率。

2. 饱和漏极导通电压（Vdsat）：指HEMT在饱和区漏极-源极电压。

较低的Vdsat表示更低的功耗和更高的效率。

3. 阈值电压（Vth）：指HEMT的门极电压，用于控制漏极电流。

较低的Vth意味着HEMT可以在更低的门极电压下工作。

4. 迁移率（µ）：指电荷在半导体中的移动速率。

高的迁移率意味着HEMT可以提供更好的高频性能和更快的开关速度。

此外，GaN HEMT器件性能的评估，一般包含静态参数测试（I-V 测试）、频率特性（小信号S参数测试）、功率特性（Load-Pull测试）。

静态参数，也被称作直流参数，是用来评估半导体器件性能的基础测试，也是器件使用的重要依据。

以阈值电压Vgs(th)为例，其值的大小对研发人员设计器件的驱动电路具有重要的指导意义。

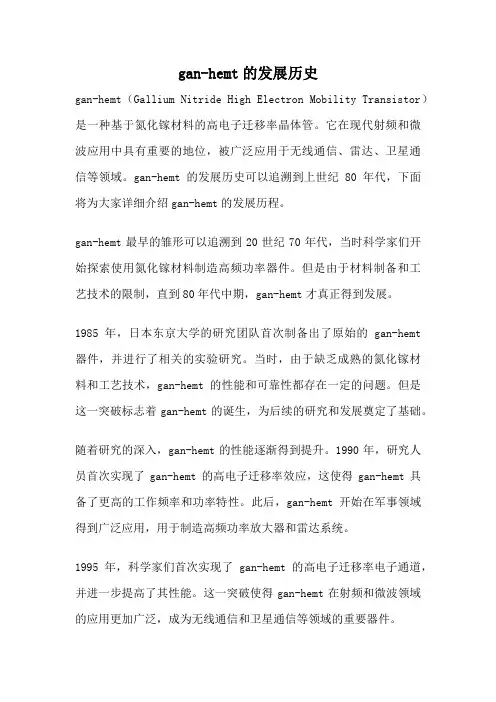

gan-hemt的发展历史gan-hemt（Gallium Nitride High Electron Mobility Transistor）是一种基于氮化镓材料的高电子迁移率晶体管。

它在现代射频和微波应用中具有重要的地位，被广泛应用于无线通信、雷达、卫星通信等领域。

gan-hemt的发展历史可以追溯到上世纪80年代，下面将为大家详细介绍gan-hemt的发展历程。

gan-hemt最早的雏形可以追溯到20世纪70年代，当时科学家们开始探索使用氮化镓材料制造高频功率器件。

但是由于材料制备和工艺技术的限制，直到80年代中期，gan-hemt才真正得到发展。

1985年，日本东京大学的研究团队首次制备出了原始的gan-hemt 器件，并进行了相关的实验研究。

当时，由于缺乏成熟的氮化镓材料和工艺技术，gan-hemt的性能和可靠性都存在一定的问题。

但是这一突破标志着gan-hemt的诞生，为后续的研究和发展奠定了基础。

随着研究的深入，gan-hemt的性能逐渐得到提升。

1990年，研究人员首次实现了gan-hemt的高电子迁移率效应，这使得gan-hemt具备了更高的工作频率和功率特性。

此后，gan-hemt开始在军事领域得到广泛应用，用于制造高频功率放大器和雷达系统。

1995年，科学家们首次实现了gan-hemt的高电子迁移率电子通道，并进一步提高了其性能。

这一突破使得gan-hemt在射频和微波领域的应用更加广泛，成为无线通信和卫星通信等领域的重要器件。

2000年代初，随着氮化镓材料制备技术的进一步发展，gan-hemt的性能得到了进一步提升。

研究人员成功实现了低电阻和高迁移率的氮化镓材料，使得gan-hemt的工作频率和功率特性得到了进一步提高。

这一时期，gan-hemt在通信和雷达系统中的应用逐渐增多，成为射频和微波领域的主流器件之一。

随着技术的进一步成熟，gan-hemt的性能不断提高。

研究人员通过优化材料和工艺技术，进一步降低了gan-hemt的电阻和噪声系数，提高了其工作频率和功率特性。

二、HEMT的发展历史
1980年，日本富士通公司的三村研制出了HEMT， 是一种调制掺杂GaAs/n-AlxGa1-xAs异质结构场效应管；
1985年，T.W.Waselink提出InGaAs沟道HEMT，即 PHEMT（赝配高电子迁移率晶体管）；
1993年，第一只GaN基HEMT问世；
进入21世纪后，GaN基HEMT的材料结构以 AlGaN/GaN异质结为主。
反型层中的电子在垂直于层面方向被限制在一个小于100的尺度内运动而在平行于层面方向可以自由地运反型层中的2deg结构三二维电子气2deg的能量状态垂直于表面z方向势阱宽度很小能量发生量子化平行于表面xy方向电子运动几乎是自由的则反型层中的2deg结构三二维电子气2deg的能量状态反型层中的电子受z方向量子效应的影响电子浓度的分布随离开表面的距离而增加然后又减小
❖ 高击穿电场：高击穿电场意味着材料能工作于更高电压，从而提高 输出功率。GaN 击穿电场远高于 GaAs 和 Si，其可以满足更高的功 率要求。
❖ 电子饱和速度高：电子饱和速度高意味着高开关性能和强电流处理 能力，高频性能优异。
❖ 热导率高：良好的导热性有利于散热，保证器件稳定工作。
一、GaN材料
2DEG电子迁移率与隔离层厚度d 的理论计算曲线
三、GaAs体系HEMT的重要参数
3、2DEG浓度Ns： 随着隔离层厚度的增加，
2DEG浓度Ns减小。对于相 同的隔离层厚度，Ns的大小 与Al组分x相关，可看到当 x=0.4时，Ns最小。 x=0.3~0.35时，Ns最高。这 个结果与实验规律是一致的。
GaN基器件的优点：
二、GaN基HEMT
截面图
实物图
二、GaN基HEMT
因GaN材料的独特性能, AlGaN/GaN HEMT 显露出优良的 器件特性,使其在大功率、高频率领域具有广阔的应用前景。 有别于AlGaAs/GaAs，GaN基异质结结构的最主要特点是 极化效应。 当没有外加电场时，总极化场为 Ptot=PSP+PPE

《AlGaN-GaN MOS(MIS)HEMT中电子迁移率及Ⅰ-Ⅴ输出特性》篇一AlGaN-GaN MOS(MIS)HEMT中电子迁移率及Ⅰ-Ⅴ输出特性AlGaN/GaN MOS(MIS)HEMT中电子迁移率及I-V输出特性的研究一、引言在当代的半导体器件领域中，AlGaN/GaN HEMT（高电子迁移率晶体管）因其在高频率、高功率及高温条件下的优秀性能，已被广泛运用于各种高频微波器件、集成电路以及高效率功率转换电路等众多领域。

随着科技的发展，MOS（金属氧化物半导体）结构被引入HEMT器件中，形成了AlGaN/GaN MOS(MIS)HEMT 结构，其性能的进一步优化和提升成为了研究的热点。

本文将重点探讨AlGaN/GaN MOS(MIS)HEMT中的电子迁移率以及I-V输出特性。

二、电子迁移率的研究电子迁移率是半导体材料中电子运动能力的重要参数，对于理解HEMT器件的电学性能具有至关重要的作用。

在AlGaN/GaN MOS(MIS)HEMT中，电子迁移率受多种因素影响，包括材料的质量、界面状态、温度以及电磁场强度等。

首先，材料的品质是决定电子迁移率的基础。

高纯度、无缺陷的晶体结构可以为电子提供更多的可移动空间和较低的散射机会，从而提高电子迁移率。

其次，界面状态对电子迁移率也有重要影响。

在AlGaN/GaN界面处，应尽可能减少界面态密度和表面粗糙度，以降低对电子的散射。

此外，温度对电子迁移率的影响也不能忽视。

在高温环境下，电子散射会增强，导致电子迁移率降低。

而电磁场强度则能通过影响电子的能量分布和运动轨迹来影响其迁移率。

三、I-V输出特性的研究I-V输出特性是描述半导体器件电流与电压关系的特性曲线，对于评估HEMT器件的性能具有重要价值。

在AlGaN/GaN MOS(MIS)HEMT中，I-V输出特性主要受电子迁移率、栅极电压、源漏电压以及器件结构等因素的影响。

当源漏电压一定时，I-V输出特性主要由栅极电压控制。

之则为增强型器件；但该层如果厚度过大、掺杂浓度过高, 则工作时就不能耗
尽, 而且还将出现与S-D并联的漏电电阻。对于HEMT，主要是要控制好宽禁 带半导体层——控制层的掺杂浓度和厚度，特别是厚度。
HEMT 栅压与电流关系
HEMT 分类
按沟道种类分为： N沟道HEMT； P沟道HHMT。 按工作模式分为： 耗尽型（D型）HEMT--栅压为零时有沟道 增强型（E型） HEMT--栅压为零时无沟道
电子的迁移率μn，这就发展出了HEMT。
HEMT 发明
GaAs HEMT 制备工艺
HEMT工作原理
HEMT是电压控制器件，栅极电压Vg 可控制异质结势阱的深度，则可控
制势阱中 2-DEG 的面密度，从而控制着器件的工作电流。对于 GaAs 体系的
HEMT，通常其中的 n-AlxGa1-xAs控制层应该是耗尽的 。若n-AlxGa1-xAs层 厚度较大、掺杂浓度又高，则在Vg =0 时就存在有2-DEG, 为耗尽型器件，反
HEMT 的应用
谢谢大家
GaAs HEMT
（High Electron Mobility Transistors）
高电子迁移率晶体管
演讲人：张福生 时 间：2016.12.20
HEMT 简介
HEMT 高电子迁移率晶体管。这是一 种异质结场效应晶体管，又称为调
制掺杂场效应晶体管（ ）、
二 维 电 子 气 场 效 应 晶 体 管 （ 2DEGFET ）、选择掺杂异质结晶体管 (SDHT)等。这种器件及其集成电路都 能够工作于超高频（毫米波）、超 高速领域，原因就在于它是利用具 有很高迁移率的所谓二维电子气来 工作的。
pHEMT 赝配高电子迁移率晶体管
虽然普通结构的 HEMT 具有很好的高频、高速性能，但 存在有一个很大的问题，其性能的温度稳定性较差。这与nAlxGa1-xAs中出现的一种陷阱——―DX中心”有关。这种DX 中心能俘获或放出电子，使得 HEMT 中的二维电子气（ 2DEG）浓度将随温度而变化，从而导致HEMT的阈值电压不 稳定，特别是在低温下，由于DX中心存储电子的作用较强， 可造成EMT的I-V特性崩塌。 如何消除DX中心的影响? ——这就发展出所谓pHEMT

氮化镓hemt短路能力以氮化镓HEMT短路能力为题，我们将探讨氮化镓HEMT器件的短路能力及其重要性。

HEMT（High Electron Mobility Transistor）是一种高电子迁移率晶体管，采用氮化镓（GaN）材料制成。

它具有高频率、高功率和高温工作等优点，在射频和微波领域得到广泛应用。

而HEMT器件的短路能力是衡量其可靠性和稳定性的重要指标之一。

短路能力是指器件在正常工作条件下，能够承受的最大短路电流。

在实际应用中，由于各种原因（如电路设计不当、操作失误等），HEMT器件可能会出现短路故障。

如果器件的短路能力不足，一旦发生短路故障，就会导致器件损坏甚至烧毁，严重影响系统的可靠性和稳定性。

氮化镓HEMT器件具有较高的短路能力，这得益于其优良的材料性能和器件结构设计。

首先，氮化镓材料具有较高的电子迁移率和较高的饱和电子漂移速度，这使得HEMT器件能够在高频率下工作，同时也提高了其短路能力。

其次，HEMT器件的结构设计相对复杂，包括源极、栅极和漏极等多个层次的电极结构。

这种多层次结构可以有效地分散电流，减少电流密度，提高器件的短路能力。

在实际应用中，HEMT器件的短路能力主要受到两个因素的影响：一是器件本身的结构和材料，二是器件的工作环境和工作条件。

对于器件本身而言，短路能力与材料的特性（如电子迁移率、饱和电子漂移速度等）密切相关。

此外，器件的结构设计也会对短路能力产生影响。

例如，通过调整电极的宽度和距离，可以改变电流密度分布，从而提高器件的短路能力。

对于器件的工作环境和工作条件而言，温度是一个重要的影响因素。

高温会导致材料性能的变化，进而影响器件的短路能力。

因此，在设计和应用过程中，需要充分考虑器件在高温环境下的短路能力。

此外，电路设计和操作的合理性也对短路能力起到重要作用。

合理的电路设计可以减少短路故障的发生概率，而正确的操作方式可以避免不必要的短路。

为了确保HEMT器件具有足够的短路能力，我们可以采取以下措施：首先，选择具有较高短路能力的氮化镓HEMT器件。

2.GaN体系HEMT
HEMT的关键是掺杂层和沟道层问的异质结。传统的GaAs或 InP基HEMT，掺杂层是n型掺杂，施主是2DEG的主要来源。 异质结处存在导带差，驱使电子从掺杂层进入到沟道层，并 将电子限制在沟道层内距异质结处几纳米范围内，形成2DEG。 高2DEG而密度是HEMT设计的目标。在GaN基HEMT中，除去 导带差异因素外，AIGaN和GaN的极化效应也能生成2DEG。 2DEG中的电子有三个主要来源：(1)从掺杂AIGaN层转移的电 子；(2)GaN沟道层巾杂质的贡献；(3)由极化效应诱生的上述 来源的电子。AIGaN／GaN界面处2DEG的面电子密度既取决 于导带不连续程度和异质结构的人为掺杂，又受到压电和自 发极化效应的影响。
1.GaAs体系HEMT
InGaAs层厚度约为20nm，能吸 收由于GaAs和InGaAs之间的晶 格失配（约为1％）而产生的应 力，在此应力作用下，InGaAs 的晶格将被压缩，使其晶格常 数大致与GaAs与AlGaAs的相匹 配，成为赝晶层。因为InGaAs 薄层是一层赝晶层且在HEMT中 起着 i –GaAs层的作用，所以成 为“赝”层，这种HEMT也就相 应地成为赝HEMT。
2.GaN体系HEMT
制作工序： 首先制造源、漏电极。光刻欧姆接触窗口，利用电 子束蒸发形成多层电极结构Ti／A1，Ti／Au(200／ 1200／400／200h)，剥离工艺形成源、漏接触。使 用快速热退火(RTA)设备，在900℃、30 Sec氩气保护 条件下形成良好的源、漏欧姆接触。然后光刻出需 刻蚀掉的区域，使用反应离子束刻蚀(RIE)设备，通 入BCl，刻蚀台阶。最后再次利用光刻、电子束蒸发 和剥离工艺形成(Ni／Au300／700h)肖特基势垒栅金 属。

emode hemt 原理
HEMT（高电子迁移率晶体管）是一种高性能的固态电子设备，其工作原理基于半导体材料中的电子迁移率差异。

HEMT由两个一维电子气块组成，分别是电子气块和空穴气块。

电子气块通过超薄半导体层垂直连接到doped 层，形成二维电子气层。

当外加电压施加到两个气块之间时，电子从电子气块中穿过超薄半导体层侧面的势垒进入空穴气块，形成电子与空穴之间的电荷平衡状态。

以上内容仅供参考，如需获取更多关于HEMT的工作原理，建议查阅相关书籍或咨询相关技术人员。
