水电计算方法,识图,符号安装大全

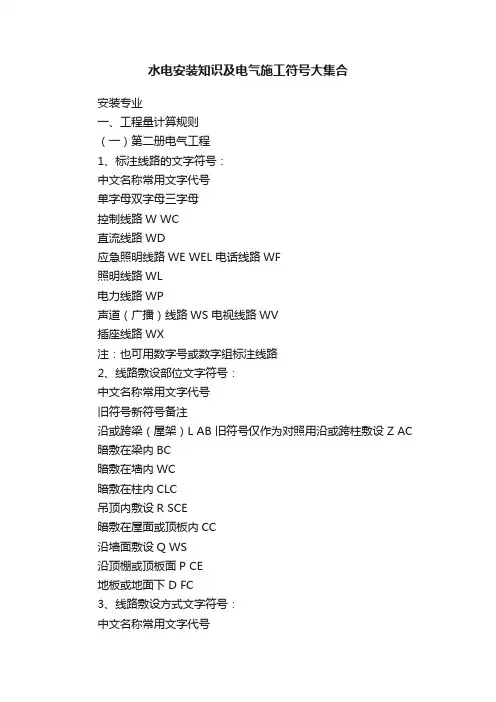

水电安装知识及电气施工符号大集合安装专业一、工程量计算规则（一）第二册电气工程1、标注线路的文字符号：中文名称常用文字代号单字母双字母三字母控制线路W WC直流线路WD应急照明线路WE WEL 电话线路WF照明线路WL电力线路WP声道（广播）线路WS 电视线路WV插座线路WX注：也可用数字号或数字组标注线路2、线路敷设部位文字符号：中文名称常用文字代号旧符号新符号备注沿或跨梁（屋架）L AB 旧符号仅作为对照用沿或跨柱敷设 Z AC 暗敷在梁内BC暗敷在墙内WC暗敷在柱内CLC吊顶内敷设R SCE暗敷在屋面或顶板内CC沿墙面敷设Q WS沿顶棚或顶板面P CE地板或地面下 D FC3、线路敷设方式文字符号：中文名称常用文字代号旧符号新符号备注暗敷 A C明敷M E金属线槽MR塑料线槽PR电缆桥架CT电缆沟TC焊接钢管GC S C水煤气管G G电线管DG M T金属软管CP硬塑料管SG PC阻燃半硬聚氯乙烯管FPC 聚氯乙烯波纹电线管KPC 铝皮线卡QD A L塑料线卡PL（含尼龙线卡）瓷绝缘子CP K钢索敷设S M直接埋设DB混凝土排管CE4、照明灯具安装方式文字符号：中文名称常用文字代号旧符号新符号备注线吊式X SW 旧符号仅作为对照用链吊式L CS管吊式G DS壁装式W吸顶式 C 高度处绘线嵌入式R 也适用暗装配电箱顶棚内安装CR墙壁内安装WR支架上安装S柱上安装CL座装HM5、电机定额分类：3t以下为小型、5-30t为中型、30t以上为大型定额分类小型电机中型电机电机质量（t/台以下）0.1 0.2 0.5 0.8 1.2 2 3 5 10 20 30额定功率（Kw以下）直流2.2 11 22 55 75 100 200 300 500 700 1200交流 3.0 13 30 75 100 160 220 500 800 100025006、电气主要材料损耗表（计价表中不带括号的耗用量、计价表附注指明的、计价表中未列入也未说明的主材按此表执行）材料名称损耗率表%裸软导线（铜、铝、钢线、钢芯铝线）1.3绝缘导线（橡皮铜、塑料铝皮、软花）1.8电力电缆 1.0控制电缆 1.5硬母线（钢、铝、带形、管型、棒型、槽型） 2.3拉线材料（钢绞线、镀锌铁线） 1.5管材、管件（无缝、焊接钢管及电线管） 3.0板材（钢板、镀锌薄钢板）5.0型钢 5.0管体（管箍、护口、锁紧螺母、管卡子等） 3.0金具（耐张、悬垂、并沟、吊接等线夹及连板） 1.0紧固件（螺栓、螺母、垫圈、弹簧垫圈） 2.0木螺栓、圆钉 4.0绝缘子类 2.0照明灯具及辅助器具（成套灯具、镇流器、电容器） 1.0荧光灯、高压水银、氙气灯等 1.5白炽灯泡 3.0玻璃灯罩 5.0胶木开关、灯头、插销等 3.0低压电瓷制品（鼓绝缘子、瓷夹板、瓷管）3.0 低压保险器、瓷闸盒、胶盖闸 1.0塑料制品（塑料槽板、塑料板、塑料管） 5.0木槽板、木护圈、方圆木台5.0木杆材料（木杆、横担、横木、桩木等） 1.0混凝土制品（电杆、底盘、卡盘等）0.5石棉水泥板及制品8.0油类 1.8砖 4.0砂8.0石8.0电缆桥架、钢横担0.5水泥 4.0铁壳开关 1.0砂浆 3.0木材 5.0橡皮垫3.0硫酸 4.0蒸馏水10.0注:绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留长度，也不包括因各种弯曲（弧度）而增加的长度，这些长度应计算工程量的基本长度中。

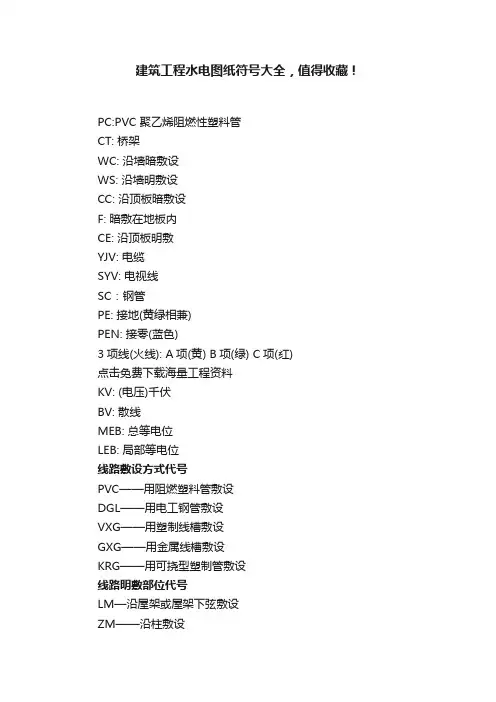

建筑工程水电图纸符号大全，值得收藏！PC:PVC 聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线SC：钢管PE: 接地(黄绿相兼)PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)点击免费下载海量工程资料KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设。

水电装置图纸符号之老阳三干创作SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设CE:沿顶板明敷F:暗敷在地板内YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位①线路敷设方法代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不克不及进入的吊顶内④照明灯具装置方法代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内装置(4)设备标注办法’⑦配电线路的标注办法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方法及穿管管径f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注办法一般标注办法：灯具吸顶装置标注办法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡装置高度,mf--装置方法L--光源种类,白炽灯或荧光灯ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条2.5平方毫米直径的线)PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设 PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设 PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设 TC 水煤气管敷设 SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设 MR 电缆桥架（或托盘）内敷设 CT 瓷夹敷设PL 塑制夹敷设 PCL 蛇皮管敷设 CP 瓷瓶或瓷柱绝缘子敷设 K 2、暗示线路敷设部位的文字代号：沿钢索敷设 SR 沿屋架或层架下弦敷设 BE 沿柱敷设 CLE 沿墙敷设 WE 沿天棚敷设 CE 在能进人的吊顶内敷设 ACE 暗敷在梁内 BC 暗敷在柱内 CLC 暗敷在墙内 WC 暗敷在屋面内或顶棚内 CC 暗敷在地面或地板内 FC 暗敷在不克不及进人的吊顶内 AC以上内容由同辉水电暖装置工程有限公司提供。

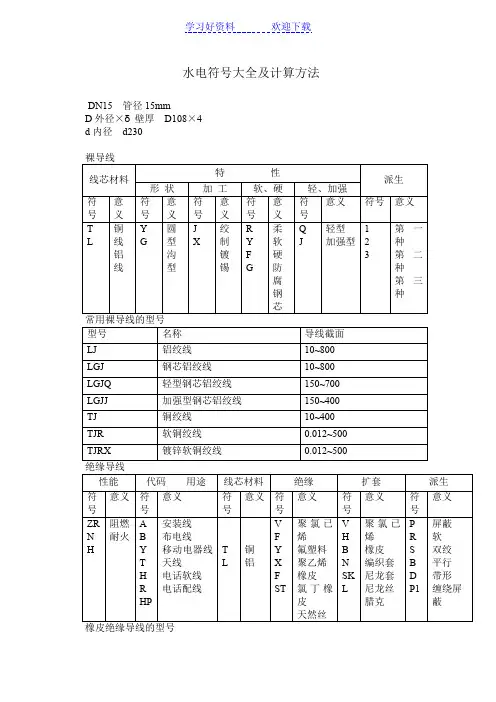

水电符号大全及计算方法DN15 管径15mmD外径×δ壁厚D108×4d内径d230裸导线线芯材料特性派生形状加工软、硬轻、加强符号意义符号意义符号意义符号意义符号意义符号意义T L 铜线铝线YG圆型沟型JX绞制镀锡RYFG柔软硬防腐钢芯QJ轻型加强型123第一种第二种第三种常用裸导线的型号型号名称导线截面LJ 铝绞线10~800LGJ 钢芯铝绞线10~800LGJQ 轻型钢芯铝绞线150~700LGJJ 加强型钢芯铝绞线150~400TJ 铜绞线10~400TJR 软铜绞线0.012~500TJRX 镀锌软铜绞线0.012~500绝缘导线性能代码用途线芯材料绝缘扩套派生符号意义符号意义符号意义符号意义符号意义符号意义ZR N H 阻燃耐火ABYTHRHP安装线布电线移动电器线天线电话软线电话配线TL铜铝VFYXFST聚氯已烯氟塑料聚乙烯橡皮氯丁橡皮天然丝VHBNSKL聚氯已烯橡皮编织套尼龙套尼龙丝腊克PRSBDP1屏蔽软双绞平行带形缠绕屏蔽橡皮绝缘导线的型号型号 名称 导线截面 主要用途BX 铜芯橡皮线 0.75~500 用于交流500V 及以下，直接1000V 及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路BLX 铝芯橡皮线 2.5~700 BXR铜芯橡皮软线0.75~400用于交流500V 及以下，直流1000v 及以下电气设备及照明装置要求电线比较柔软的室内安装BXF 铜芯氯丁橡皮线 0.75~95用于交流500v 及以下，直流1000v 及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路 BLXF 铝芯氯丁橡皮线 2.5~95BLXF —10 表示导线截面为10m 2m 的铝芯氯丁橡皮线 BX —2.5 表示导线截面为2.5 m 2m 的铜芯橡皮线 塑料绝缘导线的型号型号 名称 导线截面(m 2m ) 主要用途BLV 铝芯塑料线 1.5~185 交流电压500V 以下，直流电压1000V 以下室内固定敷设BV 铜芯塑料线 0.03~185 ZR-B V 阻燃铜芯塑料线 0.03~185 交流电压500V 以下，直流电压1000V 以下室内重要敷设 NH-B V 耐火铜芯塑料线0.03~185 交流电压500V 以下，直流电压1000V 以下室内重要场所固定敷设 BVR铜芯塑料软 线0.75~50 交流电压500V 以下，要求电线比较柔软的场所固定敷设BLVV 铝芯塑料护套线 1.5~10 交流电压500V 以下，直流电压1000V以下 室内固定敷设BVV 铜芯塑料护套线0.75~10RVB 铜芯平行塑料连接软线0.012~2.5 250V 室内连接小型电器，移动或半移动敷设时用RVS 铜芯双绞塑料连接软线0.012~2.5 RV铜芯塑料连接软线0.012~6 NH-BV-25 表示导线截面为25 m 2m 的耐火铜芯塑料线电缆电缆型号的组成和含义 性能类别电缆种类线芯材料内护层其他特征外护层 第一个数第二个字 数字 ZR-阻燃 电力电缆不表示 Z-纸绝缘 T-铜 Q-铅护套D-不滴流 2- 双钢带 1-纤维护套 NH 耐火 K-控制电缆 X-橡皮 L-铅 L-铅护套F-分相铝包 3-细圆钢丝 2-聚氯乙烯护套Y-移动式软电缆 V-聚氯乙烯 H-橡套 P-屏蔽4-粗圆钢丝 3-聚乙烯护套 P-信号电缆 Y-聚乙烯 （H ）F-非燃性像套 C-重型H-市内电话电缆YJ-交联聚乙烯 V-聚氯乙烯护套Ｙ－聚乙烯护套常用电力电缆的型号及名称 型 号名 称铜 芯 铝 芯 VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 V 22V VL 22V 聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆 ZR-VV ZR-VLV 阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆 ZR-V 22V ZR-VL 22V 阻燃聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆NH-VV NH-VLV 耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆 NH-V 22V NH-VL 22V 耐火聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ 22VYJL 22V交联氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆V 22V —4×70+1×25 表示4根截面为70 m 2m 和1根截面为25 m 2m 的铜芯聚氯乙烯绝缘钢带凯装聚氯乙烯护套电力电缆预制分支电缆型号表示如下 YFD-ZR-VV-4×185+1×95 YFD-ZR-VV-4×35+1×16表示主干电缆为4芯185 m 2m 和1芯95 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆，分支电缆为4芯35 m 2m 和1芯16m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆！也可以另外的方法表示例：YFD-ZR-VV-4×185+1×95/4×35+1×16 低烟无卤阻燃及耐火型电线、电缆低烟无卤阻燃及耐火型电线、电缆的型号及名称型 号 名 称 WL-BYJ(F) 铜芯辐照交联低烟无卤阻燃聚乙烯绝缘布电线 WL-RYJ(F) 多股软铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线 NH-BYJ(F) 辐照交联低烟无卤耐火布电线 WL-YJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套电力电缆 WL-KYJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套控制电缆 NH-YJJ(F) 辐照交联低烟无卤耐火电缆 WL-BYJ(F)-16 表示导线截面为16 m 2m 的铜芯辐照交联低烟无卤阻燃聚氯乙烯绝缘固定敷设导线NH-YJJ(F)-4×35+1×16 表示4根截面为35 m 2m 和1根截面为16 m 2m 的铜芯辐照交联低烟无卤耐火电缆控制电缆 型 号 名 称KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆KV 22V铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆KVV-10×1.5 表示10根截面为1.5 m 2m 的铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆PVC 塑料管PVC 硬质塑料管规格 标准直径（mm ）16 20 25 32 40 50 63 标准壁厚（mm ）1.7 1.8 1.92.5 2.53.0 3.2 最小内径（mm ） 12.2 15.820.626.634.443.155.5电气工程施工图线路标注名 称 常 用 文 字 符 号 名称 常用文字符号单字母 双字母三字母 单字母 双字母 三字母控制线路 WWC 电力线路 W WP 直流线路WD广播线WS路应急照明线路 WE WEL电视线路WV 电话线路 WF插座线路 WX 照明线路 WL线路的文字标注基本格式为：ab －c ﹙d ×e ＋f ×g ﹚i －jh 其中：a---------线缆编号 b---------型号 c---------线缆根数 d--------线缆线芯数 e--------线芯截面（－） f--------PE 、N 线芯数 g-------线芯截面（m 2m ） i--------线路敷设方式 j--------线路敷设部位h------线路敷设安装高度（m ）例：1N BLX －3×4SC20－WC 表示有3根截面为4 m 2m 的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。

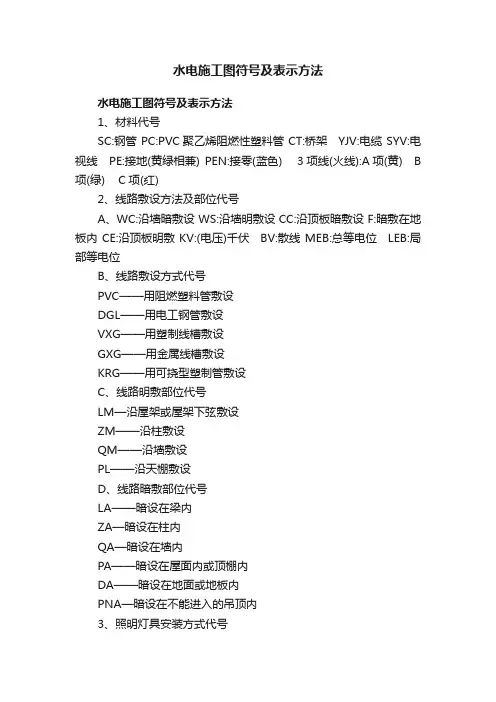

水电施工图符号及表示方法水电施工图符号及表示方法1、材料代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)2、线路敷设方法及部位代号A、WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位B、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设C、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设D、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、设备标注方法A、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线B、照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

水电施工图符号及表示方法水电施工图符号及表示方法1、材料代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)2、线路敷设方法及部位代号A、WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位B、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设C、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设D、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、设备标注方法A、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线B、照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

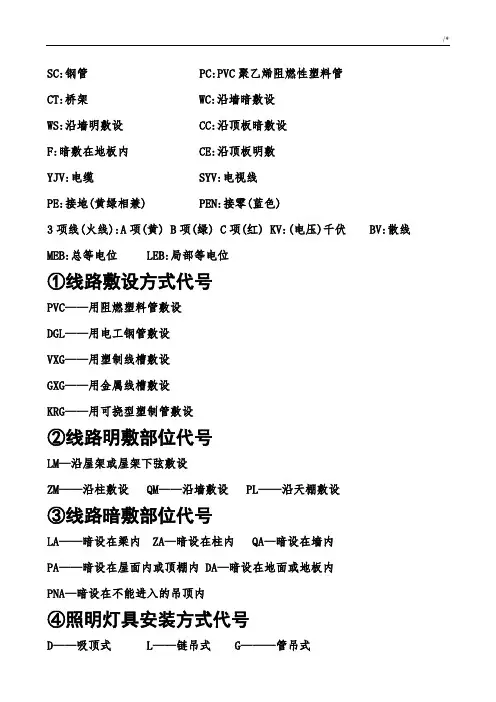

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

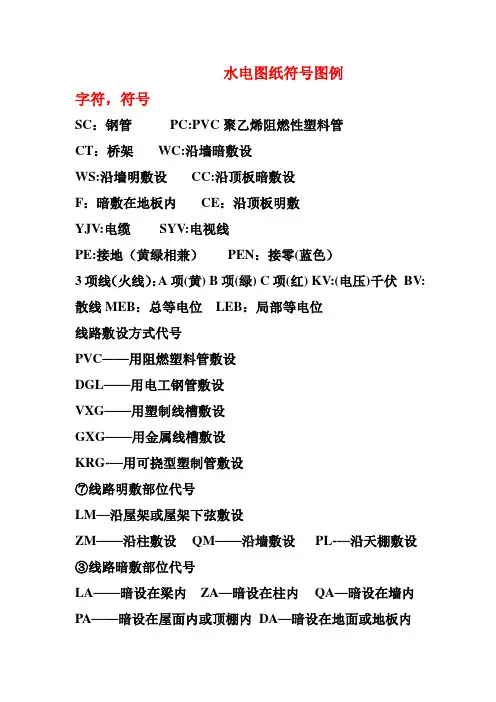

水电图纸符号图例字符，符号SC：钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV:电缆SYV:电视线PE:接地（黄绿相兼）PEN：接零(蓝色）3项线（火线）：A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G-——管吊式B-—壁装式R-——嵌入式BR-——墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b（c×d）e—-f其中：a-—回路编号b--导线型号c-—导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-—灯数b——型号或编号c——每盏照明灯具的灯泡个数d—-灯泡容量，We-—灯泡安装高度，m f——安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等.3、图纸的特点:各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示,同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

水电施工图纸怎么看懂水电图符号详解水电施工图怎么看懂2.看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

3.综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂一大半了呢。

4.最后再进行检查与验收，将施工的缺点标注在图纸上。

以此，我们便可以更容易看懂水电施工图纸啦。

水电图上符号的详解1、水电图纸上各种符号的意义SC：焊接钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架MR：金属线槽PR：塑制线槽WC：沿墙暗敷设WS(WE)：沿墙明敷设CC：沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷SCE：吊顶内YJV：电缆SYV：电视线PE：接地(黄绿相兼)PEN：接零(蓝色)3相线(火线)：A项(黄) B项(绿) C项(红) KV：(电压)千伏BV：聚氯乙烯单层塑料电线BVV：聚氯乙烯双层塑料电线MEB：总等电位LEB：局部等电位2、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设3、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内4、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装5、照明灯具标注方法a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯以上就是给大家带来的水电施工图怎么看懂以及水电图上符号的详解。

看了之后对水电施工图是不是有更多的了解呢?在工业制造中，机械设备安装的时候一定需要知道怎么看水电施工图，希望上面介绍可以帮助大家。

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

/* SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

SC:鋼管PC:PVC聚乙烯阻燃性塑膠管CT:橋架WC:沿牆暗敷設WS:沿牆明敷設CC:沿頂板暗敷設F:暗敷在地板內CE:沿頂板明敷YJV:電纜SYV:電視線PE:接地(黃綠相兼) PEN:接零(藍色)3項線(火線):A項(黃) B項(綠) C項(紅) KV:(電壓)千伏 BV:散線MEB:總等電位LEB:局部等電位線路敷設方式代號PVC——用阻燃塑膠管敷設DGL——用電工鋼管敷設VXG——用塑制線槽敷設GXG——用金屬線槽敷設KRG——用可撓型塑制管敷設⑦線路明敷部位代號LM—沿屋架或屋架下弦敷設ZM——沿柱敷設QM——沿牆敷設PL——沿天棚敷設③線路暗敷部位代號LA——暗設在梁內ZA—暗設在柱內QA—暗設在牆內PA——暗設在屋面內或頂棚內DA—暗設在地面或地板內PNA—暗設在不能進入的吊頂內④照明燈具安裝方式代號D——吸頂式L——鏈吊式G———管吊式B——壁裝式R———嵌入式BR———牆壁內安裝(4)設備標注方法’⑦配電線路的標注方法a——b(c×d)e——f其中：a--回路編號b--導線型號c--導線根數d--導線截面e--敷設方式及穿管管徑f--敷設部位表示2根導線表示3根導線表示n根導線⑦照明燈具標注方法一般標注方法：燈具吸頂安裝標注方法：其中：a--燈數b--型號或編號c--每盞照明燈具的燈泡個數d--燈泡容量，We--燈泡安裝高度，m f--安裝方式L--光源種類，白熾燈或螢光燈一、室內電氣工程的組成：指供電和用電工程外線工程、變配電工程、室內配線工程、電力工程、照明工程、防雷工程、接地工程、發電工程和弱點工程（消防報警|廣播、電話|閉路電視、互聯網等）二、室內電氣施工圖的作用、組成、特點1、圖紙的作用：說明電氣工程的構成和功能，描述電氣工程的工作原理，提供安裝技術數據和使用維護的依據。

2、圖紙的組成：設計說明、電氣系統圖、電氣平面圖、設備佈置圖、安裝接線圖、電氣原理圖、詳圖等。

怎么看懂水电施工图纸？水电图符号详解SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCSC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

水电安装常见符号~字母符号和图形符号序号名称旧代号新代号一导线敷设方式的标示1 用瓷瓶或瓷柱敷设 CP K2 用塑料线槽敷设 XC PR3 用钢线槽敷设 GC SR4 穿焊接钢管敷设 G SC5 穿电线管敷设 DG TC6 穿硬聚氯乙烯管敷设 VG PC7 穿阻燃半硬聚氯乙烯管敷设 ZVG FPC8 用电缆桥架敷设 CT9 用瓷夹敷设 CJ PL10 用塑料夹敷设 VJ PCL11 穿蛇皮管敷设 CP在管道工程中：TC—表明电线管SC—表明焊接钢管RC—表明水煤气钢管FPC—表明聚氯乙烯半硬质塑料电线管KPC—表明聚氯乙烯塑料波纹管FC—表明一般灰口铸件，如FC20,FC25别离表明才质为FC20,FC25的灰口铸铁。

二导线敷设部位的标示1 沿钢索敷设 S SR2 沿屋架或跨屋架敷设 LM BE3 沿柱或跨柱敷设 ZM CLE4 沿墙面敷设 QM WE5 沿天棚面或顶板面敷设 PM CE6 在能进入的吊顶内敷设 PNM ACE7 暗敷设在梁内 LA BC8 暗敷设在柱内 ZA CLC9 暗敷设在墙内 QA WC10 暗敷设在地上或地板内 DA FC11 暗敷设在屋面或顶板内 PA CC12 暗敷设在不能进入的吊顶内 PNA ACC从电源引进端开端向配出端次序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，衔接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规范，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线主动（全能）断路器，施耐德品牌,电流规范4000A，整定电流（长延时）3200A，功能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌维护辅佐回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收维护器；6、D1:MNS 1000*1000*2200低压柜编号、类型，MNS系列，进线柜尺度为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器阻隔开关1250A/3P,无功功率主动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收维护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需求查产品样本（略），用于主动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，避免瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44类型，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表明施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规范为4*185+E95，E95表明PE 线规范95；16、ACR220E、300/5安科瑞品牌外表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

水电符号大全及计算方法DN15 管径15mmD外径×δ壁厚D108×4d内径d230裸导线线芯材料特性派生形状加工软、硬轻、加强符号意义符号意义符号意义符号意义符号意义符号意义T L 铜线铝线YG圆型沟型JX绞制镀锡RYFG柔软硬防腐钢芯QJ轻型加强型123第一种第二种第三种常用裸导线的型号型号名称导线截面LJ 铝绞线10~800LGJ 钢芯铝绞线10~800LGJQ 轻型钢芯铝绞线150~700LGJJ 加强型钢芯铝绞线150~400TJ 铜绞线10~400TJR 软铜绞线0.012~500TJRX 镀锌软铜绞线0.012~500绝缘导线性能代码用途线芯材料绝缘扩套派生符号意义符号意义符号意义符号意义符号意义符号意义ZR N H 阻燃耐火ABYTHRHP安装线布电线移动电器线天线电话软线电话配线TL铜铝VFYXFST聚氯已烯氟塑料聚乙烯橡皮氯丁橡皮天然丝VHBNSKL聚氯已烯橡皮编织套尼龙套尼龙丝腊克PRSBDP1屏蔽软双绞平行带形缠绕屏蔽橡皮绝缘导线的型号型号 名称 导线截面 主要用途BX 铜芯橡皮线 0.75~500 用于交流500V 及以下，直接1000V 及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路BLX 铝芯橡皮线 2.5~700 BXR铜芯橡皮软线0.75~400用于交流500V 及以下，直流1000v 及以下电气设备及照明装置要求电线比较柔软的室内安装BXF 铜芯氯丁橡皮线 0.75~95用于交流500v 及以下，直流1000v 及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路 BLXF 铝芯氯丁橡皮线 2.5~95BLXF —10 表示导线截面为10m 2m 的铝芯氯丁橡皮线 BX —2.5 表示导线截面为2.5 m 2m 的铜芯橡皮线 塑料绝缘导线的型号型号 名称 导线截面(m 2m ) 主要用途BLV 铝芯塑料线 1.5~185 交流电压500V 以下，直流电压1000V 以下室内固定敷设BV 铜芯塑料线 0.03~185 ZR-B V 阻燃铜芯塑料线 0.03~185 交流电压500V 以下，直流电压1000V 以下室内重要敷设 NH-B V 耐火铜芯塑料线0.03~185 交流电压500V 以下，直流电压1000V 以下室内重要场所固定敷设 BVR铜芯塑料软 线0.75~50 交流电压500V 以下，要求电线比较柔软的场所固定敷设BLVV 铝芯塑料护套线 1.5~10 交流电压500V 以下，直流电压1000V以下 室内固定敷设BVV 铜芯塑料护套线0.75~10RVB 铜芯平行塑料连接软线0.012~2.5 250V 室内连接小型电器，移动或半移动敷设时用RVS 铜芯双绞塑料连接软线0.012~2.5 RV铜芯塑料连接软线0.012~6 NH-BV-25 表示导线截面为25 m 2m 的耐火铜芯塑料线电缆电缆型号的组成和含义 性能类别电缆种类线芯材料内护层其他特征外护层 第一个数第二个字 数字 ZR-阻燃 电力电缆不表示 Z-纸绝缘 T-铜 Q-铅护套D-不滴流 2- 双钢带 1-纤维护套 NH 耐火 K-控制电缆 X-橡皮 L-铅 L-铅护套F-分相铝包 3-细圆钢丝 2-聚氯乙烯护套Y-移动式软电缆 V-聚氯乙烯 H-橡套 P-屏蔽4-粗圆钢丝 3-聚乙烯护套 P-信号电缆 Y-聚乙烯 （H ）F-非燃性像套 C-重型H-市内电话电缆YJ-交联聚乙烯 V-聚氯乙烯护套Ｙ－聚乙烯护套常用电力电缆的型号及名称 型 号名 称铜 芯 铝 芯 VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 V 22V VL 22V 聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆 ZR-VV ZR-VLV 阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆 ZR-V 22V ZR-VL 22V 阻燃聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆NH-VV NH-VLV 耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆 NH-V 22V NH-VL 22V 耐火聚氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJ 22VYJL 22V交联氯乙烯绝缘刚带铠装聚氯乙烯护套电力电缆V 22V —4×70+1×25 表示4根截面为70 m 2m 和1根截面为25 m 2m 的铜芯聚氯乙烯绝缘钢带凯装聚氯乙烯护套电力电缆预制分支电缆型号表示如下 YFD-ZR-VV-4×185+1×95 YFD-ZR-VV-4×35+1×16表示主干电缆为4芯185 m 2m 和1芯95 m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆，分支电缆为4芯35 m 2m 和1芯16m 2m 的铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆！也可以另外的方法表示例：YFD-ZR-VV-4×185+1×95/4×35+1×16 低烟无卤阻燃及耐火型电线、电缆低烟无卤阻燃及耐火型电线、电缆的型号及名称型 号 名 称 WL-BYJ(F) 铜芯辐照交联低烟无卤阻燃聚乙烯绝缘布电线 WL-RYJ(F) 多股软铜芯辐照交联低烟无卤阻燃聚乙烯绝缘电线 NH-BYJ(F) 辐照交联低烟无卤耐火布电线 WL-YJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套电力电缆 WL-KYJ(F)V 辐照交联低烟无卤聚乙烯绝缘护套控制电缆 NH-YJJ(F) 辐照交联低烟无卤耐火电缆 WL-BYJ(F)-16 表示导线截面为16 m 2m 的铜芯辐照交联低烟无卤阻燃聚氯乙烯绝缘固定敷设导线NH-YJJ(F)-4×35+1×16 表示4根截面为35 m 2m 和1根截面为16 m 2m 的铜芯辐照交联低烟无卤耐火电缆控制电缆 型 号 名 称KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆KV 22V铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆KVV-10×1.5 表示10根截面为1.5 m 2m 的铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆PVC 塑料管PVC 硬质塑料管规格 标准直径（mm ）16 20 25 32 40 50 63 标准壁厚（mm ）1.7 1.8 1.92.5 2.53.0 3.2 最小内径（mm ） 12.2 15.820.626.634.443.155.5电气工程施工图线路标注名 称 常 用 文 字 符 号 名称 常用文字符号单字母 双字母三字母 单字母 双字母 三字母控制线路 WWC 电力线路 W WP 直流线路WD广播线WS路应急照明线路 WE WEL电视线路WV 电话线路 WF插座线路 WX 照明线路 WL线路的文字标注基本格式为：ab －c ﹙d ×e ＋f ×g ﹚i －jh 其中：a---------线缆编号 b---------型号 c---------线缆根数 d--------线缆线芯数 e--------线芯截面（－） f--------PE 、N 线芯数 g-------线芯截面（m 2m ） i--------线路敷设方式 j--------线路敷设部位h------线路敷设安装高度（m ）例：1N BLX －3×4SC20－WC 表示有3根截面为4 m 2m 的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

水电图纸符号图例字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程〔消防报警|广播、 |闭路电视、互联网等〕二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室电气工程的组成：指供电和用电工程外线工程、变配电工程、室配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、|闭路电视、互联网等）二、室电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线 VC/ PR钢管配线 DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC 软管 RG/瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT 3、线路敷设部位及代号：部位代号部位代号地面（板） D 墙 Q柱 Z 梁 L 顶棚 P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注) T 铝芯导线 L 绝缘种类聚氯乙烯绝缘 V 橡胶绝缘 X 氯丁橡胶绝缘 XF 聚乙烯绝缘 Y 护套聚氯乙烯套 V 聚乙烯套 Y其它特征绝缘导线、平行 B 双绞线 S软线 R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

水电计算方法识图符号安装大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线): A项(黄) B项(绿)C项(红)KV:(电压)千伏 BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装⑤设备标注方法配电线路的标注方法a—b(c×d)e—f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：a-b(c×d×L)/e f其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，e--灯泡安装高度， f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
