聚乙烯醇价格,最新全国聚乙烯醇规格型号价格大全

聚⼄烯醇PVA聚⼄烯醇PV A聚⼄烯醇，有机化合物，⽩⾊⽚状、絮状或粉末状固体，⽆味。

溶于⽔，不溶于汽油、煤油、植物油、苯、甲苯、⼆氯⼄烷、四氯化碳、丙酮、醋酸⼄酯、甲醇、⼄⼆醇等。

微溶于⼆甲基亚砜。

聚⼄烯醇是重要的化⼯原料，⽤于制造聚⼄烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶⽔等。

中⽂名：聚⼄烯醇英⽂名polyvinyl alcohol, vinylalcohol polymer别称：PV A 化学式[C2H4O]n 分⼦量 44.05（单体）CAS登录号9002-89-5熔点230-240℃⽔溶性：溶于⽔外观：⽩⾊⽚状、絮状或粉末状固体闪点：79℃应⽤：粘合剂、乳化剂、分散剂等危险性描述：吸收后对⾝体有害，可燃，具有刺激性。

⽬录1 技术指标2 医药级3 危险性4 急救措施5 消防措施6 泄漏处理7 操作处置8 接触控制9 个体防护10 理化特性特性PV A薄膜制造11 主要⽤途12 配伍禁忌13 ⽤途使⽤产品性能产品⽤途使⽤⽅法贮存消泡剂添加储运14 市场分析技术指标编辑序号指标名称标准1 外观⽩⾊固体粉末2 黏度3～703 PH值 4.5～6.54 ⼲燥失重≤5.05 炽灼残渣≤0.56 酸值≤3.0%7 醇解度85～898 重⾦属≤10PPM聚⼄烯醇产品标准（USP25）低黏度序号指标名称标准1 外观⽩⾊固体粉末2 黏度 4.0～7.03 PH值5～84 平均分⼦量16000～200005 ⼲燥失重≤5.06 炽灼残渣≤2.07 ⽔不溶性杂质≤0.1%8 ⽔解度+9 有机挥发性杂质+10 含量85.0%～115.0% 中黏度序号指标名称标准1 外观⽩⾊固体粉末2 黏度21.0～33.03 PH值5～84 平均分⼦量110000～1300005 ⼲燥失重≤5.06 炽灼残渣≤2.07 ⽔不溶性杂质≤0.1%8 ⽔解度+9 有机挥发性杂质+10 含量85.0%～115.0%序号指标名称标准1 外观⽩⾊固体粉末2 黏度40.0～65.03 PH值5～84 平均分⼦量180000～2000005 ⼲燥失重≤5.06 炽灼残渣≤2.07 ⽔不溶性杂质≤0.1%8 ⽔解度+9 有机挥发性杂质+10 含量85.0%～115.0%医药级编辑医药⽤EG的等级及规格，EG系统的⽤途。

聚乙烯醇
一．产品说明
聚乙烯醇是醋酸乙烯经聚合反应生成聚醋酸乙烯，然后聚醋酸乙烯在不同碱量作用下，皂化得醇解度不同的聚乙烯醇。

冷溶聚乙烯醇粉沫是由部分醇解型聚乙烯醇经深冷碾磨而制成，是一种水溶性环保型白色粉沫。

具有良好的成膜性能及粘接力、耐溶剂性、耐摩擦性和拉伸强度。

可以广泛地应用于各种干粉建材产品中。

二．分子组成和分子结构
（CH3CHCOOCH3）m （CH2CHOH）n
其中：m+n表示聚合度，n/(m+n)×100%表示醇解度
三．产品特性
●颗粒细小，添加量小,易于分散。

●可在冷水中溶解。

●可提供良好的粘接性能，提高砂浆强度。

●防止砂浆的开裂、脱离，增加附着强度和平滑性。

●本品无毒、无味，绿色环保。

四．理化性能
五．主要用途
●干混砂浆、干混腻子、干混涂料等；
●界面剂、饰面抹灰、瓷砖填缝剂等；
●弹化硅、氮化硅等工业陶瓷粉体粘结等；
●水泥、石膏添加剂等；
●种衣剂；
●油井水泥的添加剂等；
●电子行业的清洗产品等；
●制药
六．包装及贮藏方式
本产品为25kg/袋，该产品在普通的贮存环境下（防潮），至少有12个月的保质期。

聚乙烯醇。

聚乙烯醇（PV A）Poly(vinyl alcohol)Cas 号：【9002-89-5】M D L：MFCD00081922分子式：[-CH2CHOH-]n别名：Vinyl alcohol - polymerised订货信息：品名规格包装单价订购聚乙烯醇0588型500g 98元订购聚乙烯醇1788低粘度型500g 88元订购聚乙烯醇1795型500g 88元订购聚乙烯醇1799型500g 88元订购聚乙烯醇1797型500g 88元订购聚乙烯醇1788型醇解度：87.0～98.0%(mol/mol) 500g 88元订购性状：干燥无塑性的聚乙烯醇为白色到奶色粉末或粒状。

在200℃时软化而分解。

商品因存在各种乙酰基残留物，故不同的粘度和特性。

能溶于水，不溶于石油溶剂。

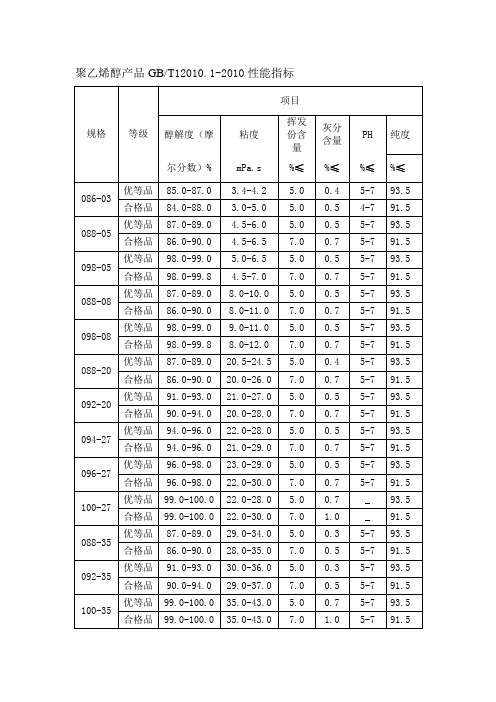

质量标准：聚乙烯醇1788型（average M.W. 88000 ）：外观Appearance 微黄色至乳白色粉末醇解度degree of hydrolysis,%(mol/mol) 87.0～89.0粘度Viscosity,mPa·s 20.5～24.5(4% 水溶液, 20°C)乙酸钠Sodium acetate ,% ≤ 1.0挥发分V olatile matter ,% ≤ 5.0灰分Ash,% ≤0.4PH值5～7聚乙烯醇1788低粘度型（average M.W. 22000 ）：外观Appearance 类白色至微黄色粉末醇解度degree of hydrolysis,%(mol/mol) 87.0～89.0粘度Viscosity,mPa·s 4.6-5.4(4% 水溶液, 20°C)挥发分V olatile matter ,% ≤ 5.0灰分Ash,% ≤0.4PH值5～7聚乙烯醇1799型：外观Appearance 白色至微黄色颗粒或颗粒粉末醇解度degree of hydrolysis,%(mol/mol) 98～99粘度Viscosity,mPa·s 22.0～28.0(4% 水溶液, 20°C)乙酸钠Sodium acetate ,% ≤ 1.0挥发分V olatile matter ,% ≤8.0灰分Ash,% ≤0.7聚乙烯醇1797型：外观Appearance 白色至微黄色颗粒、结晶或粉末醇解度degree of hydrolysis,%(mol/mol) 96.0～98.0粘度Viscosity,mPa·s 23.0～29.0(4% 水溶液, 20°C)乙酸钠Sodium acetate ,% ≤ 1.5挥发分V olatile matter ,% ≤7.0灰分Ash,% ≤0.7PH值5～7贮存：密封保存。

导致国内市场聚乙烯醇价格大幅上涨并冲破两年多箱体运行格局的主要原因：一是受能源和动力价格持续上涨的逼迫。

今年以来，国际原油价格居高不下，相关石化原料成本大幅升高，同时电力紧张又导致电价上调，两方面压力使聚乙烯醇生产成本大幅增加。

据国家统计局资料显示，1～5月份累计，原材料、燃料、动力购进价格上涨同比9.4％，国内工业品出厂价同比上涨4.3％。

这迫使生产企业上调售价。

二是受上游市场带动。

今年以来醋酸乙烯走势稳健，国内市场在价格稳步上涨的同时销售顺畅，国际市场供需趋紧、价格上涨，特别是国际上2家醋酸乙烯重要生产商在6月份相继宣布提高醋酸乙烯售价后，进一步助长了聚乙烯醇原料市场的强劲运行势头。

上游市场走势强劲，一方面直接拉高了聚乙烯醇成本，拓展了聚乙烯醇价格运行空间，同时也加大了供应压力。

三是下游需求出现实质性放大。

聚乙烯醇具有的优良性能，使它在建材、纺织、农业和化工行业中的应用量不断增长。

今年1～5月，聚乙烯醇进出口相抵后净增量比上年同期略有增加，而国内下游装置经过改建后产量也进一步增长，使聚乙烯醇表观需求量出现明显增长。

下游市场需求放大，为聚乙烯醇价格上涨打下了稳实基础。

四是中间商炒作。

虽然这一因素不是行情变化的主流，但在恰当的时间人为炒作加速了市场升温。

如6月上中旬，国内部分地区价格还在12000元一带徘徊，但仅仅几天后，由于中间商大量进货，导致货源骤然紧俏，价格迅速上涨。

总体而言，国内市场聚乙烯醇价格上涨有其经济运行背景和市场基础，因此也是正常和理性的。

从后市看，由于二季度特别是7～8月份是聚乙烯醇销售旺季，也是一年当中行情较好的时期，而目前聚乙烯醇与市场上多数产品价格相比上涨幅度不算大，结合经济环境及相关市场的良好走势，预计国内市场聚乙烯醇行情还将在强势中继续运行。

理化特性白色片状、絮状或粉末‎状固体，无味。

密度：聚乙烯醇的相对密度‎(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度‎：75～85℃。

受热性能：在空气中加‎热至100‎℃以上慢慢变‎色、脆化。

加热至16‎0～170℃脱水醚化，失去溶解性‎，加热到20‎0℃开始分解。

超过250‎℃变成含有共‎轭双键的聚‎合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3.‎8)×10Ω·cm。

引燃温度(℃)：410(粉云)爆炸下限%(V/V)：125(g/m3 )溶解性：溶于水，为了完全溶‎解一般需加‎热到65～75℃。

不溶于汽油‎、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲‎基亚砜。

120～l50℃可溶于甘油‎．但冷至室温‎时成为胶冻‎。

主要用途用于制造聚‎乙烯醇缩醛‎、耐汽油管道‎和维尼纶合‎成纤维、织物处理剂‎、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质：溶解性PV‎A溶于水，水温越高则‎溶解度越大‎，但几乎不溶‎于有机溶剂‎。

PV A溶解‎性随醇解度‎和聚合度而‎变化。

部分醇解和‎低聚合度的‎P V A 溶解‎极快，而完全醇解‎和高聚合度‎P V A则溶‎解较慢。

一般规律，对PV A溶‎解性的影响‎，醇解度大于‎聚合度。

PV A溶解‎过程是分阶‎段进行的，即：亲和润湿一‎溶胀一无限‎溶胀一溶解‎。

成膜性PV‎A易成膜，其膜的机械‎性能优良，膜的拉伸强‎度随聚合度‎、醇解度升高‎而增强。

粘接性PV‎A与亲水性‎的纤维素有‎很好的粘接‎力。

一般情况，聚合度、醇解度越高‎，粘接强度越‎强。

热稳定性P‎V A粉末加‎热到100‎℃左右时，外观逐渐发‎生变化。

部分醇解的‎P V A在1‎90℃左右开始熔‎化，200℃时发生分解‎。

完全醇解的‎P V A在2‎30℃左右才开始‎熔化，240℃时分解。

聚乙烯醇聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。

1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。

由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。

聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。

由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。

聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。

也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。

聚乙烯醇的最大特点就是可以自然降解，环境友好。

1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。

无毒无味，性能介于塑料和橡胶之间。

PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。

由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。

聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 Ώ·cm。

解度为97％～98％时这种影响变得十分明显。

1.2PV A水溶液的性质从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。

当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。

聚乙烯醇（PVA）生产工艺简介概述聚乙烯醇(PVA)是一种水溶性高分子聚合物，由醋酸乙烯经聚合醇解而制成，其性能独特，具有较佳的强力粘接性、皮膜柔韧性、平滑性、耐油性、耐溶剂性、胶体保护性、气体阻绝性、耐磨性以及经特殊处理具有的耐水性。

是纺纱浆料、织物整理剂、纸张增强剂、产业聚合助剂等。

聚乙烯醇用途广泛，应用领域涉及纺织、食品、医药、建筑、木材加工、造纸、印刷、农业、冶金等领域。

以纺织领域为主，其可分为纤维和非纤维两大用途。

它在纤维方面的用途是作为维纶纤维原料，在非纤维用途方面以纺织浆料和粘合剂⏹聚乙烯醇是一种不由单体聚合而通过聚醋酸乙烯酯水解得到的水溶性聚合物的简称，外观为白色片状、絮状或粉末状固体，无味。

聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。

其结构式为：[CH2CH]nOH在聚乙烯醇分子中存在着两种化学结构，即1，3和1，2乙二醇结构，但主要的结构是1，3乙二醇结构，即“头·尾”结构◆PVA的主要质量指标：❑聚合度（DP）:❑醇解度（DH）:醇解度：大分子中的原子或原子团被羟基置换的百分数。

完全醇解（FH）PVA的醇解度为98-99%，是一个均聚物，结构式为：FH-PVA部分醇解（PH）PVA的醇解度为85-90%，是乙烯醇与醋酸乙烯酯的共聚物结构式为：PH-PVA聚合度：大分子中链节的重复数（乙烯醇个数）PVA的主要品种：1788、2488、1799、2099、2299、2499、2699PVA生产组成单元1聚合单元引发剂配制系统聚合系统单体吹出系统VAC与甲醇分离系统VAC精制回收系统2醇解单元碱液配制系统主物料系统干燥气体冷凝回收系统尾气吸收系统3回收单元甲醇回收系统醋酸甲酯分解系统醋酸提浓精制系统聚合单元醇解单元回收单元聚合单元工艺流程－甲醇和VAC分离系统醇解单元工艺流程－主物料系统醇解单元工艺流程－干燥气体冷凝、尾气吸收系统回收单元工艺流程－甲醇精制系统回收单元工艺流程－醋酸甲醇甲酯分离系统回收单元工艺流程－稀醋酸提浓系统回收单元工艺流程－脱轻组分系统回收单元工艺流程－醋酸甲酯水解系统部份PVA产品规格类名17-99(L)L17-99(L)H20-99(L)指标项目优等品一等品合格品优等品一等品合格品优等品一等品合格品醇解度mol/mol99.0-10099.0-10099.0-100粘度mpa.s21.0-27.928.0-33.032.0-38.0 NaOAC %≤ 2.1 2.3 2.5 2.1 2.3 2.5 2.1 2.3 2.5挥发份%≤ 5.07.09.0 5.07.09.0 5.07.09.0灰分%≤0.7 1.0 1.50.7 1.0 1.50.7 1.0 1.5 PH值——————17-88PVA产品规格指标优等品一等品合格品备注项目醇解度%87.0～89.086.0～90.086.0～90.0mol/mol 粘度mpa.s14.0~58.0NaOAC %≤1 1.5 1.5挥发份%≤579灰分%≤0.40.71PH值5～75～75～7原辅材料及公用工程单耗量序号名称单位吨PVA耗量备注1醋酸乙烯kg18602甲醇kg55-75品种不同，消耗不同3偶氮二异丁腈kg0.64片碱kg165醋酸异丙酯kg16醋酸（副产品）kg680回VAC装置7冷却水t8508软水t79蒸汽t13-14.5品种不同，消耗不同10仪用气Nm38011杂用气Nm3220停车检修时用12氮气Nm340停车检修时用13电kw.h谢谢!。

聚乙烯醇求助编辑百科名片聚乙烯醇聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。

溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

目录成分/组成信息医药级聚乙烯醇危险性概述消防措施泄漏应急处理操作处置与储存接触控制/个体防护理化特性成分/组成信息医药级聚乙烯醇危险性概述消防措施泄漏应急处理操作处置与储存接触控制/个体防护理化特性•主要用途展开基本信息中文名称：聚乙烯醇英文名称2： polyvinyl alcohol，vinylalcohol polymer，poval，简称PVACAS No.： 9002-89-5分子式： [C2H4O]n结构式：PVA编辑本段成分/组成信息有害物成分含量 CAS No.聚乙烯醇 9002-89-5编辑本段医药级聚乙烯醇高先诺尔（gohsenol） EG系列产品高先诺尔 EG是一系列高质量的、超高纯度的聚乙烯醇。

利用高纯度这一特性，高先诺尔 EG系列产品被广泛用于制药、化妆品、电子材料和陶瓷中。

高先诺尔 EG--P级系列产品是一个新开发的产品等级。

本等级的产品是根据经过ISO质量管理体系认证，在严格的质量控制条件下生产的，并且成功地申请了USP（美国专利局）和EP（欧洲专利局）的专利。

*.*未被GMP（药品生产质量管理规范）规定采用。

医药级主要规格[1]医药级用途*中国区总代理：广东信翔化工贸易有限公司。

编辑本段危险性概述健康危害：吸入、摄入或经皮肤吸收后对身体有害，对眼睛和皮肤有聚乙烯醇刺激作用。

燃爆危险：本品可燃，具刺激性。

第四部分：急救措施皮肤接触：脱去污染的衣着，用流动清水冲洗。

眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。

就医。

吸入：脱离现场至空气新鲜处。

如呼吸困难，给输氧。

聚乙烯醇一种水溶性聚乙烯醇纤维及其制备方法，其特点是将聚合度500～2000和醇解度75-99mo1％的聚乙烯醇100份，用二甲基亚砜/水＝90～70∶10～30的混合溶剂200～400份，加入不锈钢溶解釜中，在搅拌下于温度80-120℃，压力-0.01～-0.08MPa，溶解3～4小时，配成纺丝溶液，经过滤、脱泡、干湿法纺丝和后处理，获得水溶性聚乙烯醇纤维，该纤维水溶温度10～90℃，强度≥3.5cN/dtex，它具有如下优良性质：溶解性PVA溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。

即：亲和润湿一溶胀一无限溶胀一溶解。

成膜性PVA易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。

粘接性PVA与亲水性的纤维素有很好的粘接力。

一般情况，聚合度、醇解度越高，粘接强度越强。

热稳定性PVA粉末加热到100℃左右时，外观逐渐发生变化。

部分醇解的PVA 在190℃左右开始熔化，200℃时发生分解。

完全醇解的PVA在230℃左右才开始熔化，240℃时分解。

热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。

目前，医用的PVA有PVA05-88，PVAl7-88，PVA-124等规格，聚乙烯醇用途和应用使用方法：聚乙烯醇树脂系列产品均可以在95℃以下的热水中溶解，但由于聚合度、醇解度高低的不同，醇解方式等不同在溶解时间、温度上有一定的差异，因此在使用不同品牌聚乙烯醇树脂时，溶解方法和时间需要进行摸索。

溶解时，可边搅拌边将本品缓缓加入20℃左右的冷水中充分溶胀、分散和挥发性物资的逸出（切勿在40℃以上的水中加入该产品直接进行溶解，以避免出现包状和皮溶内生现象），而后升温到95℃左右加速溶解，并保温2～2.5小时，直到溶液不再含有微小颗粒，再经过28目不锈钢过滤杂质后，即可备用。

搅拌速度70～100转／分，升温时，可采用夹套、水浴等间接加热方式，也可采用水蒸汽直接加热；但是，不可用明火直接加热，以免局部过热而分解，若没有搅拌机，可用蒸汽以切线方向吹入的方法，进行溶解。
