浮选柱原理

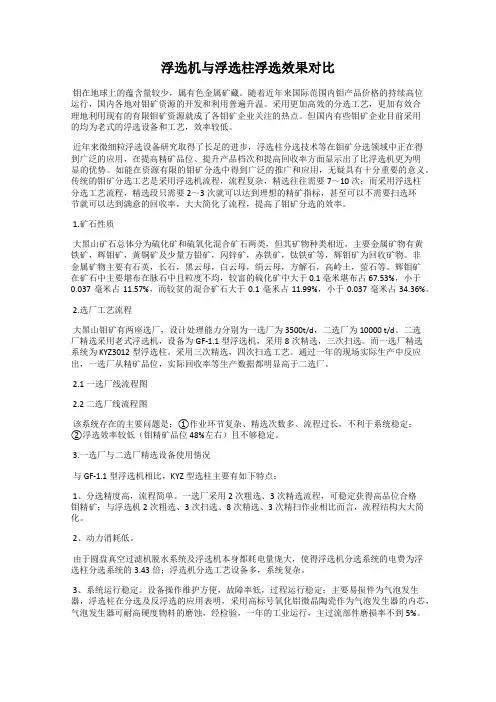

浮选机与浮选柱浮选效果对比

钼在地球上的蕴含量较少，属有色金属矿藏。随着近年来国际范围内钼产品价格的持续高位运行，国内各地对钼矿资源的开发和利用普遍升温。采用更加高效的分选工艺，更加有效合理地利用现有的有限钼矿资源就成了各钼矿企业关注的热点。但国内有些钼矿企业目前采用的均为老式的浮选设备和工艺，效率较低。

近年来微细粒浮选设备研究取得了长足的进步，浮选柱分选技术等在钼矿分选领域中正在得到广泛的应用，在提高精矿品位、提升产品档次和提高回收率方面显示出了比浮选机更为明显的优势。如能在资源有限的钼矿分选中得到广泛的推广和应用，无疑具有十分重要的意义。传统的钼矿分选工艺是采用浮选机流程，流程复杂，精选往往需要7～10次；而采用浮选柱分选工艺流程，精选段只需要2～3次就可以达到理想的精矿指标，甚至可以不需要扫选环节就可以达到满意的回收率，大大简化了流程，提高了钼矿分选的效率。

1.矿石性质

大黑山矿石总体分为硫化矿和硫氧化混合矿石两类，但其矿物种类相近，主要金属矿物有黄铁矿，辉钼矿，黄铜矿及少量方铅矿，闪锌矿，赤铁矿，钛铁矿等，辉钼矿为回收矿物。非金属矿物主要有石英，长石，黑云母，白云母，绢云母，方解石，高岭土，萤石等。辉钼矿在矿石中主要堪布在脉石中且粒度不均，较富的硫化矿中大于 0.1毫米堪布占67.53%，小于0.037毫米占11.57%，而较贫的混合矿石大于0.1毫米占11.99%，小于0.037毫米占34.36%。

2.选厂工艺流程

大黑山钼矿有两座选厂，设计处理能力分别为一选厂为3500t/d，二选厂为10000 t/d。二选厂精选采用老式浮选机，设备为GF-1.1型浮选机，采用8次精选，三次扫选。而一选厂精选系统为 KYZ3012型浮选柱。采用三次精选，四次扫选工艺。通过一年的现场实际生产中反应出，一选厂从精矿品位，实际回收率等生产数据都明显高于二选厂。

2.1一选厂线流程图

2.2 二选厂线流程图

第 1 页 共 10 页 浮选柱工作原理_浮选柱分类及其工作原理

第三节 浮选柱 一、概述 浮选柱研究最早出现于上世纪六十年代，但由于气泡发生器的结垢与堵塞、浮选尾矿得不到保证、设备运行不稳定等原因，该项研究与应用很快进入了低潮。

自上世纪八十年代以来，浮选柱的发展出现了方兴未艾的局面。浮选柱的发展和应用取得了重大突破，一批新型浮选柱脱颖而出，浮选柱在浮选工业中又受到重视。如国内的喷射式浮选柱、充填浮选柱、静态浮选柱、微泡浮选柱、旋流微泡浮选柱和旋流-静态微泡浮选柱（床），以及澳大利亚的Jameson浮选柱，加拿大的CPT浮选柱和CFCC浮选柱，德国的KHD浮选柱，美国的Flotair浮选柱、VPI微泡浮选柱、MTU型充填介质浮选柱和Wemco利兹浮选柱，前苏联的乌克兰浮选柱，ФП浮选柱，全泡沫浮选柱，印度的电浮选柱，磁浮选柱等。在处理极细物料方面，它们具有常规浮选机所不可比拟的分选效果。目前，在类型众多的浮选柱中，旋流-静态微泡柱分选设备在我国应用最为广泛。

纵观几十年国内外浮选柱的研究现状，浮选柱新的进展总体来说表现在如下九大方面： 第 2 页 共 10 页 己在金矿浮选获得工业应用。

Wemco-Leeds搅拌式浮选柱也属于矮柱型浮选柱，如图35-2。它是将Leeds浮选柱与Wemco浮选机结合的产物。其特点是：

，适当厚度的泡沫层有利于泡沫的稳定和精矿品位的提高，但过厚泡沫层会造成“回落”的有用矿物增加，从而影响被浮选矿物的回收率。

(4)冲洗水分配器高度——浮选柱采用泡沫浸没式冲洗水分配系统，冲洗水分配管的位置会影响泡沫的特性。如果分配器正好位于泡沫的表面，它可能会妨碍泡沫至溜槽的输送；

当分配器位于泡沫上方时，泡沫的密度将会由于通往浮选柱溢流的水短路而降低。因此，这些管子应设在泡沫层深处，以提高清洗效率。

4．CPT浮选柱的自动控制 (1)浮选柱的界面高度控制回路——浮选柱的界面高度(即泡沫与矿浆的界面位置)通过球形浮子和超声波探测器进行测定。该界面高度由PID控制器调节浮选柱底流管路上的自控管夹阀来实现。

- 1 - 浮选柱液位控制系统的工作原理

一、浮选柱液位控制系统的工作原理

1、浮选柱液位控制系统的结构及原理

浮选柱液位控制系统由传感器、浮选柱液位控制器、压力变送器等组成。传感器一般安装在浮选柱的上部，测量浮选柱的液位高度。压力变送器安装在进水管的口部，测量入口压力。浮选柱液位控制器负责根据液位高度和入口压力对进水量进行调节。

2、浮选柱液位控制原理

浮选柱液位控制系统的工作原理是通过浮选柱液位控制器根据液位高度和进来的压力调节进水量，从而保持浮选柱的液位稳定，达到控制浮选柱液位的目的。调节进水量的方式有两种：一种是以固定的液位为目标，通过调节进水量恒定液位高度；另一种是以固定的进水量为目标，通过调节使液位高度恒定。

控制器通过控制进水阀门调节进水量，当液位高度超过控制上限时，控制器会开启排水阀门，将多余的液位排出；当液位低于控制下限时，控制器会接着开启进水阀门，增加液位，以达到控制目的。

3、浮选柱液位控制系统的优点

（1）能够保证浮选柱液位的稳定，避免液位变化带来的不良影响；

（2）可以根据需要，用步进、梯形等灵活的方法来控制液位；

（3）能够节省能源，提高运行效率；

（4）操作方便，安装维护方便。 - 2 -

浮选柱原理

浮选柱是一种常用的矿石分选设备，其原理是利用矿石与气泡的附着性差异来实现矿石的分选。在浮选柱中，矿石被破碎、磨矿后，与药剂一起注入浮选槽中，通过气泡的作用使有用矿物颗粒吸附在气泡上浮出水面，从而实现矿石的分选。

浮选柱的工作原理主要包括气泡生成、气泡与矿石颗粒的接触和矿石颗粒的分选三个过程。

首先，气泡生成。在浮选柱中，通过给水槽注入空气或者向水中注入气泡生成器产生气泡。气泡的生成对于浮选柱的工作效果有着重要的影响，气泡的大小、密度、均匀性等参数都会影响到矿石的分选效果。

其次，气泡与矿石颗粒的接触。矿石颗粒与气泡的接触是浮选过程中的关键环节。在浮选柱中，矿石颗粒与气泡的接触是通过气泡在水中上升的过程中实现的。矿石颗粒在与气泡接触的过程中，如果其表面有一层水，那么气泡就会附着在矿石颗粒上，从而使矿石颗粒浮出水面。

最后，矿石颗粒的分选。在浮选柱中，矿石颗粒的分选是通过气泡的作用实现的。有用矿物颗粒吸附在气泡上浮出水面，而其他杂质矿物则沉入底部。通过这种方式，实现了矿石颗粒的分选。

浮选柱的工作原理简单清晰，操作方便，广泛应用于金属矿山、非金属矿山和化工等领域。在实际生产中，浮选柱的工作效果受到很多因素的影响，如气泡的生成、矿石颗粒的性质、药剂的种类和用量等。因此，在实际应用中，需要根据具体情况对浮选柱进行合理的调整和控制，以达到最佳的分选效果。

总的来说，浮选柱作为一种重要的矿石分选设备，其工作原理简单清晰，操作方便，广泛应用于矿山和化工领域。通过对浮选柱工作原理的深入理解和实际操作经验的积累，可以更好地发挥浮选柱在矿石分选中的作用，提高矿石的回收率和品位，为矿山生产提供更好的保障。
