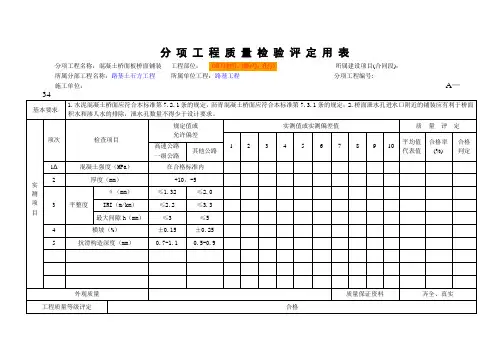

分项工程质量检验评定用表
分项工程名称：混凝土桥面板桥面铺装工程部位：（填写桩号、墩台号、孔号）所属建设项目(合同段)：
所属分部工程名称：路基土石方工程所属单位工程：路基工程分项工程编号:
施工单位：A—34
基本要求1.水泥混凝土桥面应符合本标准第7.2.1条的规定，沥青混凝土桥面应符合本标准第7.3.1条的规定；2.桥面泄水孔进水口附近的铺装应有利于桥面积水和渗人水的排除，泄水孔数量不得少于设计要求。
实测项目
项次检查项目
规定值或
允许偏差
实测值或实测偏差值质量评定
1 2 3 4 5 6 7 8 9 10
平均值
代表值
合格率
(%)
合格
判定
高速公路
一级公路
其他公路
1Δ混凝土强度（MPa）在合格标准内
2 厚度（mm）+10，-5
3 平整度
б（mm）≤1.32 ≤2.0
IRI（m/km）≤2.2 ≤3.3
最大间隙h（mm）≤3 ≤5
4 横坡（%）±0.1
5 ±0.25
5 抗滑构造深度（mm）0.7-1.1 0.5-0.9
外观质量质量保证资料齐全、真实
工程质量等级评定合格
检验负责人：检测：记录：复核: 年月日。
路肩分项工程质量检验评定表
分项工程名称： 工程部位： ( 桩号、墩台号、孔号)
所属建设项目 ( 合同段 ) ：
所属分部工程名
所属单位工程：
施工单位：
分项工程编号：
称：
基本 (1) 路肩表面应平整密实，无积水。
要求
(2) 肩线应直顺，曲线圆滑。
实测值或实测偏差值
质 量 评 定
项次
检查项目
规定值或允许偏差
9
10
平均值、 合格判定
12345678
合格率 (%)
代表值
1
压实度 (%)
不小于设计值，设计
实
平整 土路肩
≤20
测
2
度
项
(mm)
硬路肩
≤10
目
3 横坡 (%) ±1.0
4
宽度 (mm)
满足设计要求
外观质量
质量保证资料
工程质量等级评定
检测 记 复
年 月 负责 检测：
核：
日
录：。

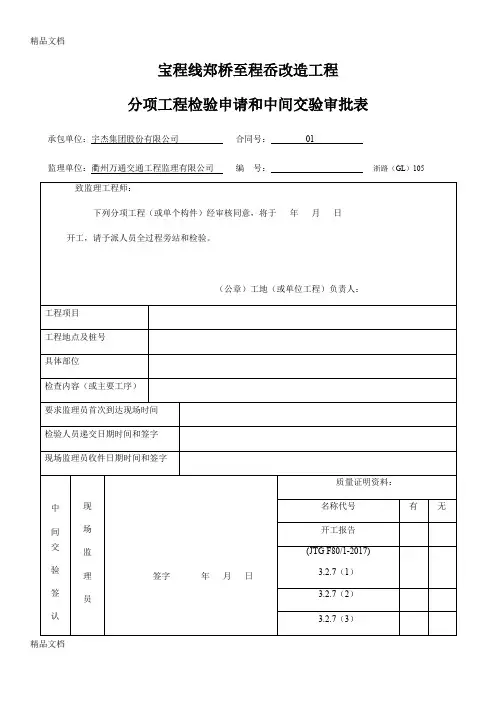

宝程线郑桥至程岙改造工程分项工程检验申请和中间交验审批表承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（GL）105浙江省交通厅工程质量监督站监制宝程线郑桥至程岙改造工程水泥砼面层现场质量检验报告单（一）承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司工程编号：浙路（ZJ）701-1注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥砼面层现场质量检验报告单（二）承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司工程编号：浙路（ZJ）701-2注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程施工放样现场记录表承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）101施工放样示意图：浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程自检现场检测记录表承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）107浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥砼路面基本要求检查记录承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）501浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程路面水泥砼施工原始记录承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）502浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程路面水泥砼配料通知单承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）503浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥混凝土面层分项工程质量检验评定表承包人：宇杰集团股份有限公司所属单位工程：质检单编号：浙路（ZP）106[701]工程部位：监理单位：衢州万通交通工程监理有限公司所属分部工程：（桩号、墩台号、孔号）：年月日精品文档检验负责人：检测：记录：复核：浙江省交通厅工程质量监督站精品文档精品文档。

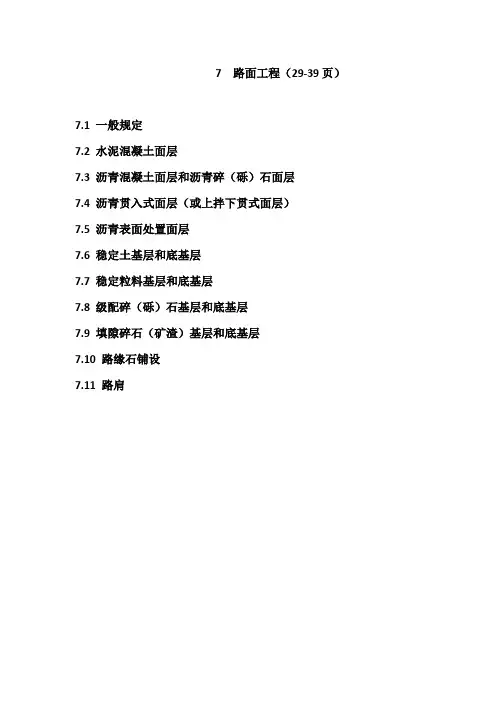

7 路面工程（29-39页）7.1 一般规定7.2 水泥混凝土面层7.3 沥青混凝土面层和沥青碎（砾）石面层7.4 沥青贯入式面层（或上拌下贯式面层）7.5 沥青表面处置面层7.6 稳定土基层和底基层7.7 稳定粒料基层和底基层7.8 级配碎（砾）石基层和底基层7.9 填隙碎石（矿渣）基层和底基层7.10 路缘石铺设7.11 路肩7 路面工程7.1 一般规定7.1.1 路面工程的实测项目规定值或允许偏差应按高速公路、一级公路和其他公路两档确定，路面结构层厚度检验标准均为允许偏差。
7.1.2 垫层应按相同材料的底基层检验。
透层、黏层和封层的基本要求应与本标准第7.5.1条沥青表面处置层相同。
水泥混凝土面层中钢筋加工及安装分项工程应按本标准第8章的要求进行检验。
7.1.3 水泥混凝土上加铺沥青面层的复合式路面，两种结构均应进行检验评定。
其中，水泥混凝土路面结构可不检查抗滑构造深度，平整度应符合相应等级公路的标准；沥青面层可不检查弯沉。
7.1.4 稳定土基层和底基层包括水泥土、石灰土、石灰粉煤灰、石灰粉煤灰土等；稳定粒料基层和底基层包括水泥稳定材料、石灰稳定材料、石灰粉煤灰材料、水泥粉煤灰稳定材料等。
7.1.5 粒料基层完工后应及时洒布透层油并铺筑封层，透层油透入深度应不小于5mm，无机结合料稳定材料基层透层油透入深度宜不小于3mm。
7.2 水泥混凝土面层7.2.1 水泥混凝土面层应符合下列基本要求：1 基层质量应符合规范规定并满足设计要求，表面清洁、无浮土。
2 接缝填缝料应符合规范规定并满足设计要求。
3 接缝的位置、规格、尺寸及传力杆、拉力杆的设置应满足设计要求。
4 混凝土路面铺筑后按施工规范要求养护。
5 应对干缩、温缩产生的裂缝进行处理。
7.2.2 水泥混凝土面层实测项目应符合表7.2.2的规定。
7.2.3 水泥混凝土面层外观质量应符合下列规定：1 不应出现附录P中板的外观限制缺陷。
2 面板不应有坑穴、鼓包和掉角。
