电子助力转向工作原理

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

资料来源：国内最大的维修资料库 精通维修下载站 ：/

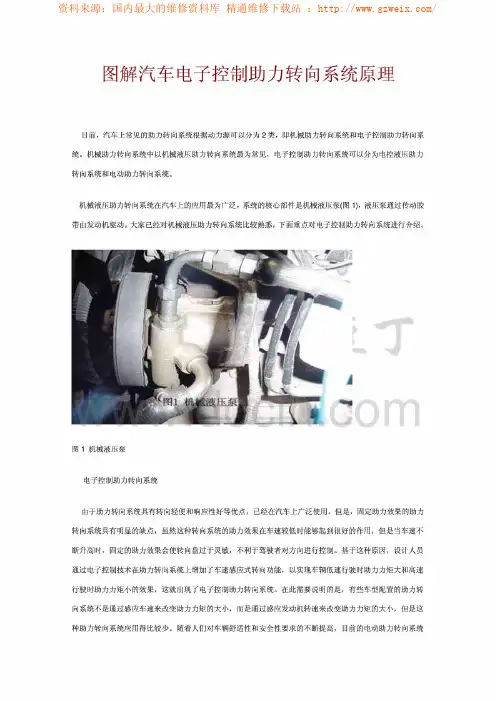

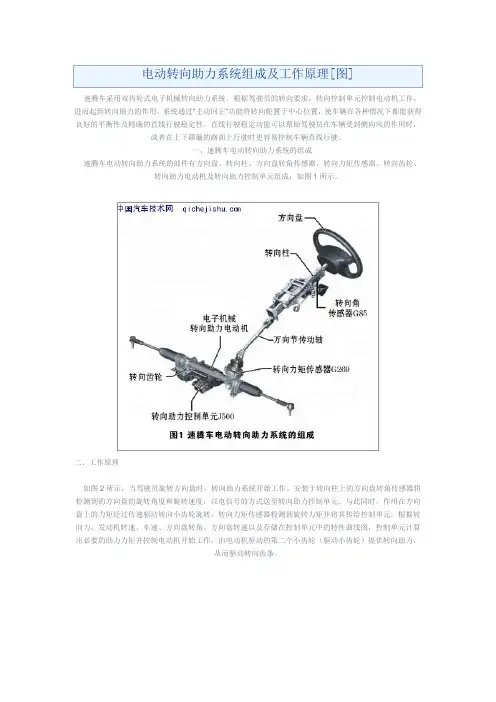

电动转向助力系统组成及工作原理[图]

速腾车采用双齿轮式电子机械转向助力系统。根据驾驶员的转向要求，转向控制单元控制电动机工作，进而起到转向助力的作用。系统通过"主动回正"功能将转向轮置于中心位置，使车辆在各种情况下都能获得良好的平衡性及精确的直线行驶稳定性。直线行驶稳定功能可以帮助驾驶员在车辆受到侧向风的作用时，或者在上下颠簸的路面上行驶时更容易控制车辆直线行驶。

一、速腾车电动转向助力系统的组成

速腾车电动转向助力系统的部件有方向盘、转向柱、方向盘转角传感器、转向力矩传感器、转向齿轮、转向助力电动机及转向助力控制单元组成，如图1所示。

二、工作原理

如图2所示，当驾驶员旋转方向盘时，转向助力系统开始工作。安装于转向柱上的方向盘转角传感器将检测到的方向盘的旋转角度和旋转速度，以电信号的方式送至转向助力控制单元。与此同时，作用在方向盘上的力矩经过传递驱动转向小齿轮旋转，转向力矩传感器检测到旋转力矩并将其传给控制单元。根据转向力、发动机转速、车速、方向盘转角、方向盘转速以及存储在控制单元中的特性曲线图，控制单元计算出必要的助力力矩并控制电动机开始工作。由电动机驱动的第二个小齿轮（驱动小齿轮）提供转向助力，从而驱动转向齿条。

方向盘转角传感器为光电式传感器，安装于转向柱上。当驾驶员转动方向盘时，转向柱带动方向盘转角传感器的转子随方向盘一起转动，光源就会通过转子缝隙照在传感器的感光元件上产生信号电压。由于转子缝隙间隔大小不同，故产生的信号电压变化也不同，其工作原理如图3所示。

转向力矩传感器为磁阻式传感器，其磁性转子和转向柱连接块为一体，磁阻传感元件和转向小齿轮连接块为一体，当转动方向盘时，转向柱连接块和转向小齿轮连接块反向运动，即磁性转子和磁阻传感元件反向运动，因此转向力矩的大小可以被测量出来并传递给控制单元，其工作原理如图4所示。

根据不同工作状况的需要，驾驶员作用于方向盘上的力矩大小不同，由该力矩产生的驱动转向小齿轮旋转的力矩大小也不同。转向力矩传感器根据小齿轮杆的旋转情况，检测出转向力的大小并输送至控制单元；同时方向盘转角传感器将检测到的驾驶员转动方向盘的角度也输送给控制单元；转子传感器将转动速度输送至控制单元，控制单元计算出合适的力矩，控制电动机工作。

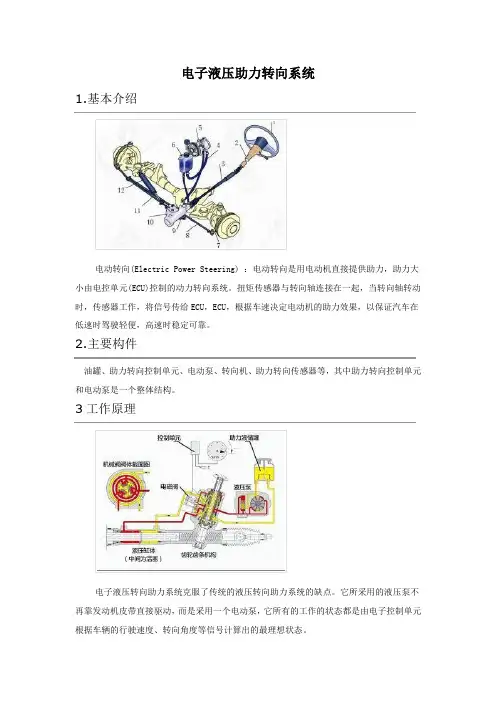

电子液压助力转向系统

1.基本介绍

电动转向(Electric Power Steering) ：电动转向是用电动机直接提供助力，助力大小由电控单元(ECU)控制的动力转向系统。扭矩传感器与转向轴连接在一起，当转向轴转动时，传感器工作，将信号传给ECU，ECU，根据车速决定电动机的助力效果，以保证汽车在低速时驾驶轻便，高速时稳定可靠。

2.主要构件

油罐、助力转向控制单元、电动泵、转向机、助力转向传感器等，其中助力转向控制单元和电动泵是一个整体结构。

3工作原理

电子液压转向助力系统克服了传统的液压转向助力系统的缺点。它所采用的液压泵不再靠发动机皮带直接驱动，而是采用一个电动泵，它所有的工作的状态都是由电子控制单元根据车辆的行驶速度、转向角度等信号计算出的最理想状态。 简单地说，在低速大转向时，电子控制单元驱动电子液压泵以高速运转输出较大功率，使驾驶员打方向省力；汽车在高速行驶时，液压控制单元驱动电子液压泵以较低的速度运转，在不至于影响高速打转向的需要同时，节省一部分发动机功率。是使用较为普遍的助力转向系统。

4优点缺点

现代轿车马力大、速度快，为了操纵的轻便和灵敏，中高档次的轿车转向器都加装了转向动力装置，又称为液压动力转向器。它具有工作无噪声，灵触度高体积小，能够吸收来自不平路面的冲击力，在现代轿车上得到十分广泛的应用。[1]

液压动力转向器的主要部件包括油泵、液压分配阀和助力器。液压分配阀与油泵组合一体，助力器与转向器装在一起，中间用油路连接。发动机通过皮带带动油泵，把油压输出到助力器。助力器壳体内是一个活塞，活塞连接着转向器的齿轮，活塞两端是腔室。

当轿车直线行驶时，活塞两端压力相等，静止不动，油泵空转；当轿车转弯时，液压分配阀将油液通过变化了的通道进入了助力器的一侧，使活塞两端产生压力差，迫使活塞移动到另一侧，带动齿轮转动，“助一臂之力”。这样转动方向盘的操纵力不是直接迫使车轮转向的唯一作用力了，可由助力器辅动车轮转向，减轻了驾驶者的劳动强度，减少了方向盘的转数，特别是减少了停车转向时的操纵力。

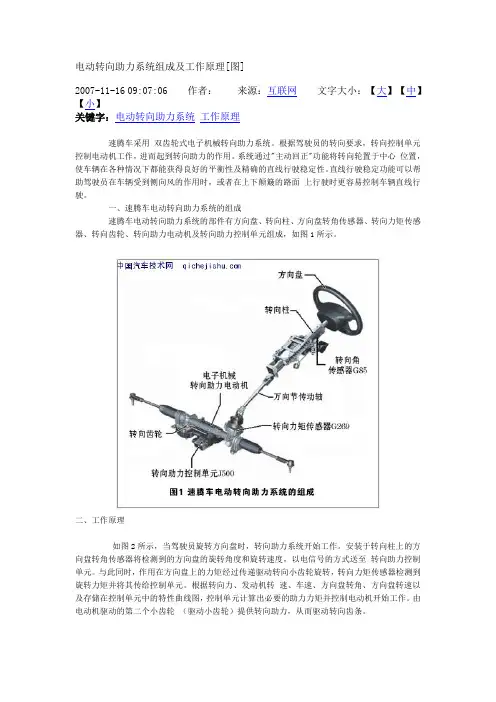

电动转向助力系统组成及工作原理[图]

2007-11-16 09:07:06 作者： 来源：互联网 文字大小：【大】【中】【小】

关键字：电动转向助力系统

工作原理

速腾车采用 双齿轮式电子机械转向助力系统。根据驾驶员的转向要求，转向控制单元控制电动机工作，进而起到转向助力的作用。系统通过"主动回正"功能将转向轮置于中心 位置，使车辆在各种情况下都能获得良好的平衡性及精确的直线行驶稳定性。直线行驶稳定功能可以帮助驾驶员在车辆受到侧向风的作用时，或者在上下颠簸的路面 上行驶时更容易控制车辆直线行驶。

一、速腾车电动转向助力系统的组成

速腾车电动转向助力系统的部件有方向盘、转向柱、方向盘转角传感器、转向力矩传感器、转向齿轮、转向助力电动机及转向助力控制单元组成，如图1所示。

二、工作原理

如图2所示，当驾驶员旋转方向盘时，转向助力系统开始工作。安装于转向柱上的方向盘转角传感器将检测到的方向盘的旋转角度和旋转速度，以电信号的方式送至 转向助力控制单元。与此同时，作用在方向盘上的力矩经过传递驱动转向小齿轮旋转，转向力矩传感器检测到旋转力矩并将其传给控制单元。根据转向力、发动机转 速、车速、方向盘转角、方向盘转速以及存储在控制单元中的特性曲线图，控制单元计算出必要的助力力矩并控制电动机开始工作。由电动机驱动的第二个小齿轮 （驱动小齿轮）提供转向助力，从而驱动转向齿条。

方向盘转角传感器为光电式传感器，安装于转向柱上。当驾驶员转动方向盘时，转向柱带动方向盘转角传感器的转子随方向盘一起转动，光源就会通过转子缝隙照在 传感器的感光元件上产生信号电压。由于转子缝隙间隔大小不同，故产生的信号电压变化也不同，其工作原理如图3所示。

转向力矩传感器为磁阻式传感器，其磁性转子和转向柱连接块为一体，磁阻传感元件和转向小齿轮连接块为一体，当转动方向盘时，转向柱连接块和转向小齿轮连接 块反向运动，即磁性转子和磁阻传感元件反向运动，因此转向力矩的大小可以被测量出来并传递给控制单元，其工作原理如图4所示。
