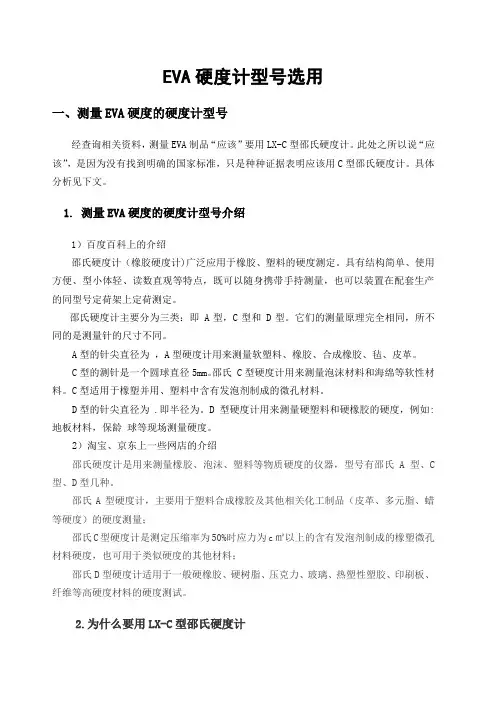

EVA硬度计型号选用

一、测量EVA硬度的硬度计型号

经查询相关资料，测量EVA制品“应该”要用LX-C型邵氏硬度计。此处之所以说“应该”，是因为没有找到明确的国家标准，只是种种证据表明应该用C型邵氏硬度计。具体分析见下文。

1. 测量EVA硬度的硬度计型号介绍

1）百度百科上的介绍

邵氏硬度计（橡胶硬度计)广泛应用于橡胶、塑料的硬度测定。具有结构简单、使用方便、型小体轻、读数直观等特点，既可以随身携带手持测量，也可以装置在配套生产的同型号定荷架上定荷测定。

邵氏硬度计主要分为三类：即 A型，C型和 D型。它们的测量原理完全相同，所不同的是测量针的尺寸不同。

A型的针尖直径为 ，A型硬度计用来测量软塑料、橡胶、合成橡胶、毡、皮革。

C型的测针是一个圆球直径5mm。邵氏 C型硬度计用来测量泡沫材料和海绵等软性材料。C型适用于橡塑并用、塑料中含有发泡剂制成的微孔材料。

D型的针尖直径为 .即半径为。D 型硬度计用来测量硬塑料和硬橡胶的硬度，例如:地板材料，保龄 球等现场测量硬度。

2）淘宝、京东上一些网店的介绍

邵氏硬度计是用来测量橡胶、泡沫、塑料等物质硬度的仪器，型号有邵氏A型、C型、D型几种。

邵氏A型硬度计，主要用于塑料合成橡胶及其他相关化工制品（皮革、多元脂、蜡等硬度）的硬度测量；

邵氏C型硬度计是测定压缩率为50%时应力为c㎡以上的含有发泡剂制成的橡塑微孔材料硬度，也可用于类似硬度的其他材料；

邵氏D型硬度计适用于一般硬橡胶、硬树脂、压克力、玻璃、热塑性塑胶、印刷板、纤维等高硬度材料的硬度测试。

2.为什么要用LX-C型邵氏硬度计 1）根据百度百科的介绍“邵氏 C型硬度计用来测量泡沫材料和海绵等软性材料。C型适用于橡塑并用、塑料中含有发泡剂制成的微孔材料。”

在百度文库中的一篇资料中提到EVA为泡沫材料（见附件“泡沫材料”）。且EVA制品为发泡成型，是否是微孔材料不能确定，但是肯定有孔。微孔材料定义如下图：

1 / 5 紧固件选用建议 一、 标记方法 1.1 标记方法 紧固件标记分为名称与规格型号两部分。名称使用对应标准中的标准名称，规格型号按照下图编写。 举例： 六角头螺栓：蓝白锌_8.8级_GB5783_M8*30； 1型六角螺母：A2-70_DIN934_M8； 1.2 不锈钢材料等级 例:A2-70。 含义：前的“A2”表示的是材料组别，即奥氏体钢第二组A2，“-”后的数字部分“70”表示产品的性能等级，其数字为公称抗拉强度的1/10，即，此产品的性能抗拉强度为700N/mm²。 项目 内容 解释 材料组别 奥氏体：A1/A2/A4； 马氏体/铁素体：C1/C2/C4 常见为奥氏体： A2=304；A4=316 性能等级 45、50、60、70、80 1.3 碳钢材料等级 例：8.8级。 含义：表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800× 2 / 5 0.8=640MPa。 常见碳钢紧固件强度等级：3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9。 二、 材质 变桨产品的安装运行实际情况，可将其划分为柜外、柜内两部分。根据变桨产品运行环境，可能影响紧固件材质选择的条件为空气湿度及盐雾特性。受该因素影响，直接裸露在变桨柜外部的紧固件，优先选用不锈钢材质（A2）；沿海及海上地区应用的，优先选用高等级不锈钢（A4）；如紧固件负荷较大，有较大强度要求时，所选高碳钢紧固件必须经过表面处理，确保其耐腐蚀、耐盐雾能力达到应用环境要求。【附件1：常见紧固件材质优缺点对照表】 载荷 应用环境 选择次序 基材 表面处理 一般载荷 柜内 首选 A2、A4 — 次选 碳钢 蓝白锌 柜外 首选 A2、A4 — 次选 碳钢 达克罗、蓝白锌 大载荷 — — 低碳钢（高强度）达克罗、蓝白锌 三、 性能等级 根据紧固件的标准强度进行计算，得出强度及应用要求对照表，后续依照表格内容执行。表格未覆盖的应用条件，需重新计算后确认紧固件强度情况。 注1：目前技术水平不具备完整计算能力。不锈钢件一般选用70级，碳钢一般选用8.8级。 注2：螺栓以8.8级为界，以上为高强度螺栓，在表面镀层处理的加热过程中，发生氢脆的风险较高，部分小厂工艺水平较低，很难保证质量，固10.9级以上螺栓、10级以上螺母尽量避免选用镀锌处理工艺；如必须使用的，应对供应商有所要求。 注3:8.8级以上性能等级的紧固件应用范围较窄，采购难度较大，尽量避免该类紧固件的选用。 四、 外形 4.1 长度：一般选用全螺纹螺栓，较长的螺栓可选用半牙螺栓。同等性能等级螺栓，半牙螺栓强度略优于全螺纹螺栓。 参考文件： 附件2——螺柱突出螺母的末端长度 3 / 5 附件3——螺钉的拧入深度 4.2 在螺纹长度选择中需充分考虑有效螺纹长度、应用环境适用情况，尽量在标准长度范围内选用。如范围内无合适规格，可对原设计方案进行调整，使其位于标准长度范围内。如确需超过标准长度，优先考虑使用半牙螺栓。 4.3 头型 一般情况下的选择次序 柜内：内六角→十字凹穴→外六角→盘头 柜外：外六角→内六角 4.4 工具：不同的紧固件形状标准中对同规格紧固件的头型、槽型要求可能略有差异。目前市面上国标、德标紧固件较常见，在做头型及槽型选择过程中，优选选用对应标准的紧固工具。 五、 连接副的配合选择 参考《螺纹连接的防松措施》《平垫圈》文中所述内容进行选择。 4 / 5 附件1：常见紧固件材质优缺点对照表 附件2：螺柱突出螺母的末端长度 附件3：螺钉的拧入深度 5 / 5 附件4：紧固件应用过程中常见失效模式及处置办法 失效模式 失效原因 处置办法 不锈钢螺纹连接锁死 不锈钢质地较软 转速过快发热 1. 螺纹连接为不锈钢材质的，尽量避免高转速作业； 2. 在破拆难度较大、成本较高的应用空间，考虑选用碳钢紧固件。 螺栓槽打秃 1. 转速过快 2. 工具与螺栓不匹配 3. 螺栓性能等级较低 1. 对于10字槽或M4以下内六角槽螺栓，尽量选用低转速工具作业； 2. 工具尽量选用与紧固件相同的参考标准，保证槽型与工具匹配；； 3. 提高螺栓的性能等级

二极管质量好坏的判别方法

【二极管质量好坏的判别方法】

导语：

在电子产品中，二极管扮演着至关重要的角色。作为半导体器件，它用于电流的整流、开关以及信号解析等多个方面。二极管的质量直接影响了电子器件的性能和稳定性。然而，如何判断二极管的质量好坏一直以来都是一个值得探讨的问题。本文将从多个角度深入分析和介绍二极管质量的判别方法，希望能给读者以一些启示和指导。

【一、外观质量的评估】

1. 端子焊接是否牢固：观察二极管的端子焊接处是否紧密并且接触良好。如果焊接松动或接触不良，容易导致电压漏电或者电流无法正常流通，进而影响电子器件的性能。

2. 封装外观是否完整：检查二极管外部封装是否完整，有无裂纹或破损。封装外观完整性对于保护内部芯片和引线至关重要，如果存在破损，可能导致湿气和灰尘进入，进而影响器件的使用寿命和稳定性。

【二、电特性的评估】

1. 正向电压丢失：通过在正向工作区域测量二极管的电压丢失情况，验证其性能。正常的二极管应该具有较小的电压丢失，且在一定电流下呈线性关系。

2. 反向漏电情况：反向漏电是评估二极管质量的关键指标之一。高质量的二极管应该有较小的反向漏电电流，当二极管处于反向工作时，电流应该接近零。

3. 封装温升：在工作过程中，二极管会产生一定的热量。好的二极管应该具备较低的封装温升，以确保长时间工作不会引起过热现象，同时保证稳定性和寿命。

4. 高温、低温耐受性：二极管应具备一定的高温和低温耐受性能，以保证其在不同环境条件下的工作稳定性。在极端温度下，质量好的二极管应该能够正常工作。

【三、测试工具的应用】

1. 万用表：使用万用表可以测量二极管的正向电压丢失和反向漏电电流等参数，帮助评估二极管的电特性。

2. 热摄像仪：通过热摄像仪可以监测二极管封装过程中的温升情况，辅助判断二极管的质量。

【个人观点和理解】 二极管作为电子器件中的基础构件，其质量直接关系到整个电子产品的性能和可靠性。为了保证二极管的质量，制造商应该严格遵循质量控制标准，并对每个生产环节进行严格检测。作为消费者，在购买二极管时，可以根据以上提到的评估方法进行筛选，选择品质有保证的产品。

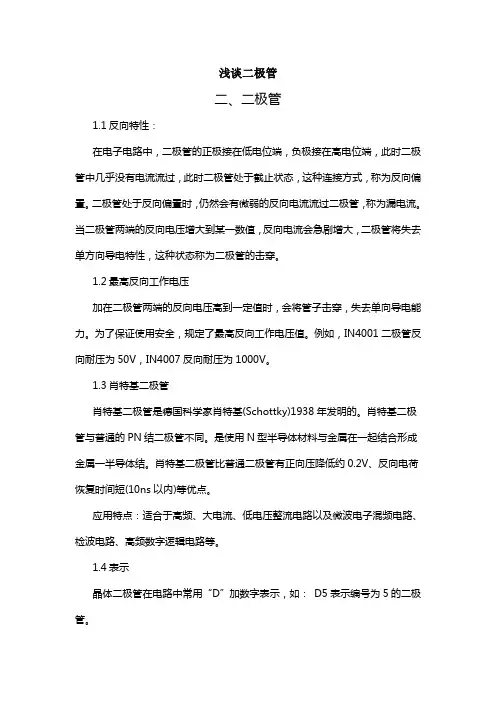

浅谈二极管

二、二极管

1.1反向特性：

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

1.2最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

1.3肖特基二极管

肖特基二极管是德国科学家肖特基(Schottky)1938年发明的。肖特基二极管与普通的PN结二极管不同。是使用N型半导体材料与金属在一起结合形成金属一半导体结。肖特基二极管比普通二极管有正向压降低约0.2V、反向电荷恢复时间短(10ns以内)等优点。

应用特点：适合于高频、大电流、低电压整流电路以及微波电子混频电路、检波电路、高频数字逻辑电路等。

1.4表示

晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1.5作用：

二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

1.6识别方法： 二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
