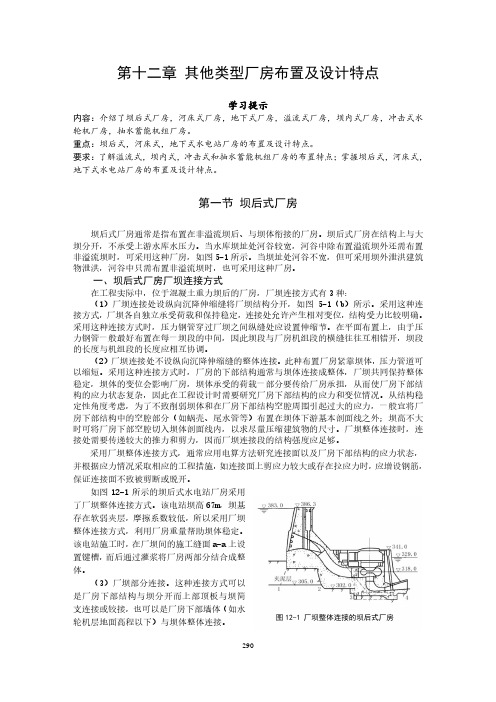

第十二章其他类型厂房布置及设计特点学习提示内容：介绍了坝后式厂房，河床式厂房，地下式厂房，溢流式厂房，坝内式厂房，冲击式水轮机厂房，抽水蓄能机组厂房。
重点：坝后式，河床式，地下式水电站厂房的布置及设计特点。
要求：了解溢流式，坝内式，冲击式和抽水蓄能机组厂房的布置特点；掌握坝后式，河床式，地下式水电站厂房的布置及设计特点。
第一节坝后式厂房坝后式厂房通常是指布置在非溢流坝后、与坝体衔接的厂房。
坝后式厂房在结构上与大坝分开，不承受上游水库水压力。
当水库坝址处河谷较宽，河谷中除布置溢流坝外还需布置非溢流坝时，可采用这种厂房，如图5-1所示。
当坝址处河谷不宽，但可采用坝外泄洪建筑物泄洪，河谷中只需布置非溢流坝时，也可采用这种厂房。
一、坝后式厂房厂坝连接方式在工程实际中，位于混凝土重力坝后的厂房，厂坝连接方式有3种：（1）厂坝连接处设纵向沉降伸缩缝将厂坝结构分开，如图5-1（b）所示。
采用这种连接方式，厂坝各自独立承受荷载和保持稳定，连接处允许产生相对变位，结构受力比较明确。
采用这种连接方式时，压力钢管穿过厂坝之间纵缝处应设置伸缩节。
在平面布置上，由于压力钢管一般最好布置在每一坝段的中间，因此坝段与厂房机组段的横缝往往互相错开，坝段的长度与机组段的长度应相互协调。
（2）厂坝连接处不设纵向沉降伸缩缝的整体连接。
此种布置厂房紧靠坝体，压力管道可以缩短。
采用这种连接方式时，厂房的下部结构通常与坝体连接成整体，厂坝共同保持整体稳定，坝体的变位会影响厂房，坝体承受的荷载一部分要传给厂房承担，从而使厂房下部结构的应力状态复杂，因此在工程设计时需要研究厂房下部结构的应力和变位情况。
从结构稳定性角度考虑，为了不致削弱坝体和在厂房下部结构空腔周围引起过大的应力，一般宜将厂房下部结构中的空腔部分（如蜗壳、尾水管等）布置在坝体下游基本剖面线之外；坝高不大时可将厂房下部空腔切入坝体剖面线内，以求尽量压缩建筑物的尺寸。
厂坝整体连接时，连接处需要传递较大的推力和剪力，因而厂坝连接段的结构强度应足够。
水电站复习题——简答题第一章绪论2.水电站有哪些常用类型，它们的适用条件是怎样的？ P3-5坝式、引水道式、混合式坝式：河道坡降较缓，流量较大，并有筑坝建库的条件。
引水道式：适合河道坡降较陡，流量较小的山区性河段。
混合式：适用于上游有优良坝址，适宜建库，而紧接水库以下河道突然变陡或河流有较大的转弯。
3.地面式厂房有哪些常用类型？河床式厂房：与其它建筑物如挡水坝、泄水建筑物等一起并排建在河床当中，厂房本身也起挡水作用。
适用于水头较低、单机容量较大的情况。
坝后式厂房：位于挡水的下游侧，发电用水由通过坝体的压力管道引入厂房。
厂房本身不起挡水作用。
溢流式厂房：位于溢流坝挑坎下面的混凝土中，水流从厂房顶部流过。
适用于河谷狭窄、泄洪量较大、机组台数多、没有合适位置布置厂房的情况。
新安江水电站即采用了溢流式厂房。
挑越式厂房：位于溢流坝的挑坎下面，泄洪时高速水流挑越过厂房顶，落到下游的河床中。
适用于在峡谷中建高坝，高水头大流量的情况。
乌江渡水电站的厂房采用了这种方式。
坝内式厂房：将厂房布置在混凝土重力坝或拱坝的内部，压力管道穿过坝体进入厂房。
适用于在峡谷中建坝，在坝轴线上不容易布置水电站厂房和溢流坝的情况。
江西的犹江和湖南凤滩水电站均采用了坝内式厂房的布置方式。
岸边式厂房：在河岸内布置引水道，将厂房设在与坝有一定距离的岸边，长距离引水式水电站厂房多采用这种方式。
第二章进水口及引水道建筑物1、有压进水口有哪些主要型式？有何特点？（本/专） P9（1）洞式进水口（闸门布置在山体的竖井中）适用条件：地质条件好，山坡坡度适宜，易于开挖平洞和竖井。
（2）墙式进水口（闸门紧靠山体布置）适用条件：进口处地质条件较好，或岸坡陡峻。
（3）塔式进水口（闸门段布置一塔形结构中）适用条件：进口处地质条件较差或岸坡坡度平缓。
（4）坝式进水口（闸门布置在坝体中）适用条件：混凝土坝的坝式水电站3、水电站进水口应该满足哪些基本要求？（本/专）(1) 要有足够的进水能力在任何工作水位下，进水口都能引进必须的流量。
