GIS高压断路器常见故障原因的分析与处理

变电站GIS设备运行中出现的常见故障与诊断维护措施

摘要：GIS设备是变电站核心设备，其运行状态会影响变电站运行安全稳定性。在变电站运行中，由于各种因素的影响，GIS设备出现了一些常见故障，严重影响了设备功能有效发挥。本文重点论述了变电站GIS设备运行中常见故障与维护措施。

关键词：变电站；GIS设备；故障；维护

为保证变电站正常运行，需对GIS设备给予重视，加强对其故障诊断和检修的思考，确保GIS设备能在变电站内顺利运行，为电网供电系统提供相应的辅助，并将其与实际分析的角度相结合，确保各项工作的完整性，减少外部因素对变电站的影响，从而突出变电站GIS设备的实际应用价值，促进电网工程的顺利开展。

一、GIS设备运行常见故障及其原因

1、故障

①断路器故障。其是由于断路器、接地、隔离刀闸，被SF6这类气体击穿后，造成GIS设备发生短路问题。另外，动静触头在合闸操作期间出现故障，也会导致断路器接触不良。因此，在GIS设备内部，其属于一类普遍的故障问题。

②SF6气体泄漏。在高压电力领域，随着电压的升高，生产企业对空气作为绝缘介质的绝缘性能要求越来越高。因此，变电站应不断投入研究和引进更高性能的绝缘介质。目前，SF6气体是最好的绝缘介质。正如GIS设备的全称是“气体绝缘开关设备”，SF6气体是GIS设备最重要的组成部分，也是保证GIS设备稳定运行的基础。与其他气体相比，SF6气体具有更稳定的化学性质、较强的电绝缘和灭弧功能，这也是SF6气体能应用于GIS设备的主要原因。尽管SF6的化学性质稳定，但在GIS设备实际运行中，若断路器出现异常情况，SF6会在电弧作用下产生化学反应，释放有害物质，对变电站工作人员的身体健康构成极大威胁；另外，若GIS设备在运行中出现外部因素，导致其气密室出现裂缝，SF6的这些有害物质会大量汇入空气中，影响工人人身安全。此外，正常无毒SF6气体的泄漏也会导致GIS设备的内部气压和气体量降低，降低其绝缘性能。SF6也是一种温室效应气体，会对大气环境产生不利影响。

GIS高压断路器常见故障原因的分析与处理

GIS高压断路器是电力系统中最常见的高压设备之一，负责对电力系统进行控制和保护。由于多种原因，GIS高压断路器可能会发生故障。本文将对常见的故障原因进行分析，并提出相应的处理方法。

第一种常见的故障原因是机械故障。机械故障是由于GIS高压断路器的机械部件损坏或操作失效引起的。断路器的弹簧机构损坏，导致断路器无法正常闭合或难以开启。处理机械故障的方法是对损坏的部件进行修复或更换。

第二种常见的故障原因是电气故障。电气故障主要包括击穿、闪络和电弧。这些故障可能是由于内部缺陷、污秽、绝缘老化或负荷电流过大引起的。处理电气故障的方法是首先进行绝缘测试，确定故障点所在，然后对故障点进行修复或更换。

第三种常见的故障原因是操作错误。操作错误可能是由于操作人员对GIS高压断路器的操作不熟悉或操作不当引起的。操作人员错误地关闭了断路器，在负荷电流仍在流动的情况下进行操作，导致断路器的触头磨损或烧蚀。处理操作错误的方法是提高操作人员的技能水平，确保操作人员了解正确的操作步骤，并进行实际操作演练。

第四种常见的故障原因是环境因素。环境因素主要包括温度、湿度和污染物等。高温和低温可能会导致GIS高压断路器的绝缘材料老化或者密封不良，从而引起故障。湿度和污染物可能会导致绝缘材料的闪络和击穿。处理环境因素引起的故障的方法是在安装和维护过程中注意环境因素的影响，并采取措施加以防护，例如使用合适的绝缘材料和密封件，定期清洁和维护设备。

第五种常见的故障原因是设备老化。GIS高压断路器经过长时间运行，设备的绝缘材料和机械部件会出现老化现象，从而引起故障。处理设备老化的方法是定期进行检修和维护，及时更换老化部件，保持设备的良好状态。

GIS高压断路器的常见故障原因主要包括机械故障、电气故障、操作错误、环境因素和设备老化。针对不同的故障原因，可以采取相应的处理方法，包括修复、更换、提高操作人员的技能水平、注意环境因素的影响，并定期进行检修和维护。通过有效的故障处理和维护，可以保证GIS高压断路器的正常运行和电力系统的安全稳定运行。

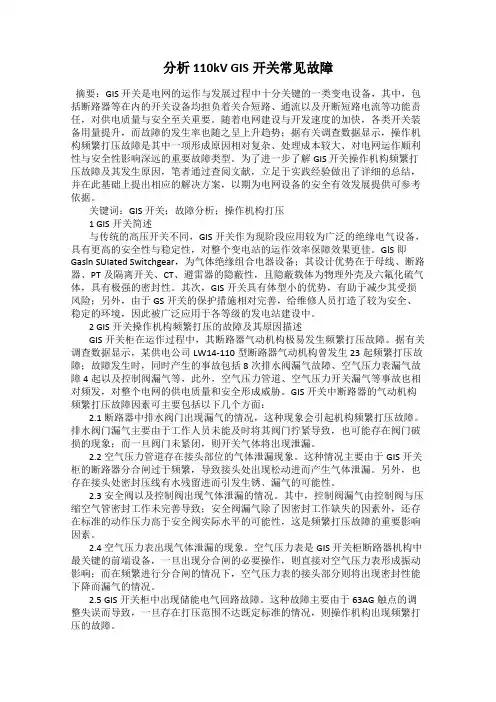

分析110kV GIS开关常见故障

摘要：GIS 开关是电网的运作与发展过程中十分关键的一类变电设备，其中，包括断路器等在内的开关设备均担负着关合短路、通流以及开断短路电流等功能责任，对供电质量与安全至关重要。随着电网建设与开发速度的加快，各类开关装备用量提升，而故障的发生率也随之呈上升趋势；据有关调查数据显示，操作机构频繁打压故障是其中一项形成原因相对复杂、处理成本较大、对电网运作顺利性与安全性影响深远的重要故障类型。为了进一步了解 GIS 开关操作机构频繁打压故障及其发生原因，笔者通过查阅文献，立足于实践经验做出了详细的总结，并在此基础上提出相应的解决方案，以期为电网设备的安全有效发展提供可参考依据。

关键词：GIS 开关；故障分析；操作机构打压

1 GIS开关简述

与传统的高压开关不同，GIS开关作为现阶段应用较为广泛的绝缘电气设备，具有更高的安全性与稳定性，对整个变电站的运作效率保障效果更佳。GlS即Gasln SUIated Switchgear，为气体绝缘组合电器设备；其设计优势在于母线、断路器、PT及隔离开关、CT、避雷器的隐蔽性，且隐蔽载体为物理外壳及六氟化硫气体，具有极强的密封性。其次，GIS开关具有体型小的优势，有助于减少其受损风险；另外，由于GS开关的保护措施相对完善，给维修人员打造了较为安全、稳定的环境，因此被广泛应用于各等级的发电站建设中。

2 GIS开关操作机构频繁打压的故障及其原因描述

GIS开关柜在运作过程中，其断路器气动机构极易发生频繁打压故障。据有关调查数据显示，某供电公司LW14-110型断路器气动机构曾发生23起频繁打压故障；故障发生时，同时产生的事故包括8次排水阀漏气故障、空气压力表漏气故障4起以及控制阀漏气等，此外，空气压力管道、空气压力开关漏气等事故也相对频发，对整个电网的供电质量和安全形成威胁。GIS开关中断路器的气动机构频繁打压故障因素可主要包括以下几个方面：

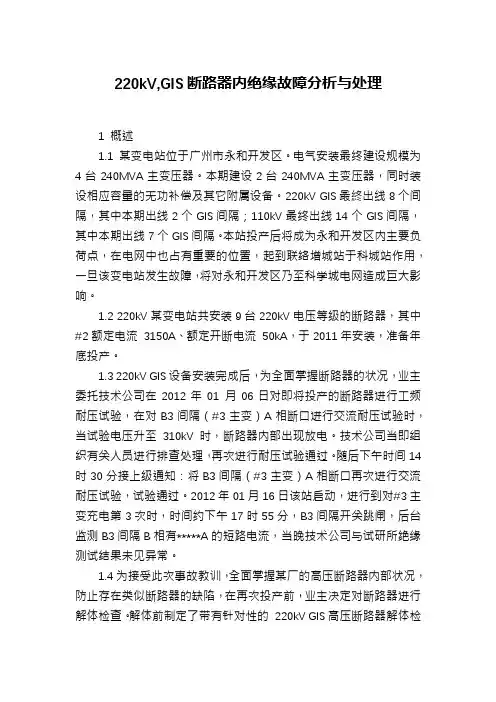

220kV,GIS断路器内绝缘故障分析与处理

1 概述

1.1 某变电站位于广州市永和开发区。电气安装最终建设规模为4台240MVA主变压器。本期建设2台240MVA主变压器，同时装设相应容量的无功补偿及其它附属设备。220kV GIS最終出线8个间隔，其中本期出线2个GIS间隔；110kV最终出线14个GIS间隔，其中本期出线7个GIS间隔。本站投产后将成为永和开发区内主要负荷点，在电网中也占有重要的位置，起到联络增城站于科城站作用，一旦该变电站发生故障，将对永和开发区乃至科学城电网造成巨大影响。

1.2 220kV某变电站共安装9台220kV电压等级的断路器，其中#2额定电流 3150A、额定开断电流 50kA，于2011年安装，准备年底投产。

1.3 220kV GIS设备安装完成后，为全面掌握断路器的状况，业主委托技术公司在2012年01 月06日对即将投产的断路器进行工频耐压试验，在对B3间隔（#3主变）A相断口进行交流耐压试验时，当试验电压升至 310kV 时，断路器内部出现放电。技术公司当即组织有关人员进行排查处理，再次进行耐压试验通过。随后下午时间14时30分接上级通知：将B3间隔（#3主变）A相断口再次进行交流耐压试验，试验通过。2012年01月16日该站启动，进行到对#3主变充电第3次时，时间约下午17时55分，B3间隔开关跳闸，后台监测B3间隔B相有*****A的短路电流，当晚技术公司与试研所绝缘测试结果未见异常。

1.4为接受此次事故教训，全面掌握某厂的高压断路器内部状况，防止存在类似断路器的缺陷，在再次投产前，业主决定对断路器进行解体检查。解体前制定了带有针对性的 220kV GIS高压断路器解体检修方案，2012 年 01月17日早，在对其B相解体检修工作中，B相GCB 内部有大量白色粉末产生，有臭鸡蛋气味，有黑色芝麻大小颗粒异物，初步检查未发现放电痕迹，现场人员立即查找原因收集采样，并及时安排对其余 8 台断路器制定检查计划。
