钢板型钢及焊材检验标准

  • 格式：doc
  • 大小：406.00 KB
  • 文档页数：24

德信诚培训网

更多免费资料下载请进： 好好学习社区 钢板型钢及焊材检验标准

1．目的

为了规范原材料检测，使原材料的检测有据可依，本标准规定了原材料的检测项目、检测方法及技术要求，适用于本公司的所用原材料的采购与入库验收。

2.范围

本规程适用于钢板、型钢以及焊材的入库验收标准。

3.职责

3.1生产技术部负责根据钢材以及焊接材料对产品结构安全性的影响程度对钢材以及焊接材料进行重要程度分级。

3.2仓库负责对钢材以及焊接材料进行外观、尺寸检验，

3.3 综合部负责对质量异议的裁决。

3.4营销部负责对检验不合格的钢材以及焊接材料的退货和重新采购

4、参考标准及引用文件

GB/T 1591-2008 低合金高强度结构用钢

GB/T 247-2008 钢板和钢带验收、包装、标志及质量证明书的一般规定

GB/T 2101-2008 型钢验收、包装、标志及质量证明书的一般规定

GB/T 3077-1999 合金结构钢

GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带

GB/T 5117-1995 碳钢焊条

GB/T 5118-1995 低合金钢焊条 德信诚培训网

更多免费资料下载请进： 好好学习社区 GB/T 5293-1999 埋弧焊用碳钢焊丝和焊剂

GB/T 699-1999 优质碳素结构钢

GB/T 700-2006 碳素结构钢

GB/T 706-2008 热轧型钢

GB/T 708-2006 冷轧钢板、钢带的尺寸、外形、重量及允许偏差

GB/T 709-2006 热轧钢板、钢带的尺寸、外形、重量及允许偏差

GB/T 8110-2008 气体保护电弧焊用碳钢、低合金钢焊丝

GB/T 10045-2001 碳钢药芯焊丝

5 外购钢材的检验项目、检验标准及检验方法

5.1钢材随货质量证明文件的检验

每一批钢材必须附有证明该批钢材符合标准要求的生产厂家质量证明书（原件），如从非材料生产单位采购的钢材则应同时取得材料质量证明书原件或加盖供材单位检验公章和经办人章的有效复印件（供材单位检验公章和经办人章必须为红章）。

质量证明书中的内容至少包括：

a）材料生产单位名称或厂标；

b）发货日期

c）材料制造标准号

d）材料牌号

e）炉（批）号、交货状态、重量、支数或件数

f）材料名称、规格、尺寸（型号）、质量级别

g）钢厂技术监督部门的印章

5.2钢材标志检验 德信诚培训网

更多免费资料下载请进： 好好学习社区 材料的明显部位应有清晰、牢固的钢印标志或其它标志如喷印、粘贴标签、挂标牌等，标志至少包含以下内容：材料制造标准代号、材料牌号及规格、炉（批）号、国家质量监督部门认可的标志、材料生产单位名称及检验印签标志。并与钢材质量证明书一一对应。

5.3钢材表面检验

1）锈蚀等级要求：钢材表面锈蚀等级要求在C级以上，如果已达到D级，判为不合格。

锈蚀等级标准：

A级：全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；

B级：已发生锈蚀，并且部分氧化皮已经开始剥落的钢材表面；

C级：氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面；

D级：氧化皮已因锈蚀而全面剥落，并且普遍发生点蚀的钢材表面。

2）钢材表面不得有裂纹、气泡、结疤、拉裂、折叠、夹杂和压入的氧化铁皮，钢板和钢带不得有分层，钢材表面允许存在少量的划痕或压痕，但深度不得超过钢材允许负偏差的一半。钢材表面不允许有油污，不允许涂防锈漆。钢材表面、侧面、内侧、外侧不允许存在重皮现象，各种钢材标识要清楚。

6．钢板检验规范

6．1技术要求

6．1．1钢板的表面质量 德信诚培训网

更多免费资料下载请进： 好好学习社区 a．钢板表面和侧面不得有裂纹、分层和折叠，同时表面不得有气泡、结疤、拉裂、裂纹、夹杂和压入的氧化铁皮。

b．钢材表面的缺陷不允许有焊补和堵塞，应用凿子或砂轮清理，清理处应平缓无棱角，清理深度不得超过钢板厚度负偏差的范围。

c．钢材表面不允许有油，不允许涂防锈漆。

6．1．2钢板质量保证书或合格证齐全，规格、型号、标识与实物相符。

6．1．3 热轧钢板和钢带的尺寸、外形及允许偏差

表1：单轧钢板的厚度允许偏差（N类） 单位为mm

公称厚度 下列公称宽度厚度的允许偏差

≤1500 ＞1500～2500 ＞2500～4000 ＞4000～4800

3.00～5.00 ±0.45 ±0.55 ±0.65 —

＞5.00～8.00 ±0.50 ±0.60 ±0.75 —

＞8.00～15.0 ±0.55 ±0.65 ±0.80 ±0.90

＞15.0～25.0 ±0.65 ±0.75 ±0.90 ±1.10

＞25.0～40.0 ±0.70 ±0.80 ±1.00 ±1.20

＞40.0～60.0 ±0.80 ±0.90 ±1.10 ±1.30

＞60.0～100 ±0.90 ±1.10 ±1.30 ±1.50

＞100～150 ±1.20 ±1.40 ±1.60 ±1.80

＞150～200 ±1.40 ±1.60 ±1.80 ±1.90

＞200～250 ±1.60 ±1.80 ±2.00 ±2.20

＞250～300 ±1.80 ±2.00 ±2.20 ±2.40

＞300～400 ±2.00 ±2.20 ±2.40 ±2.60

表2：单轧钢板的厚度允许偏差（A类） 单位为mm

公称厚度 下列公称宽度的厚度允许偏差 德信诚培训网

更多免费资料下载请进： 好好学习社区 ≤1500 ＞1500～2500 ＞2500～4000 ＞4000～4800

3.00～5.00 ﹢0.55

﹣0.35 ﹢0.70

﹣0.40 ﹢0.85

﹣0.45 —

＞5.00～8.00 ﹢0.65

﹣0.35 ﹢0.75

﹣0.45 ﹢0.95

﹣055 —

＞8.00～15.0 ﹢0.70

﹣0.40 ﹢0.85

﹣0.45 ﹢1.05

﹣0.55 ﹢1.20

﹣0.60

＞15.0～25.0 ﹢0.85

﹣0.45 ﹢1.00

﹣0.50 ﹢1.15

﹣0.65 ﹢1.50

﹣0.70

＞25.0～40.0 ﹢0.90

﹣0.50 ﹢1.05

﹣0.55 ﹢1.30

﹣0.70 ﹢1.60

﹣0.80

＞40.0～60.0 ﹢1.05

﹣0.55 ﹢1.20

﹣0.60 ﹢1.45

﹣0.75 ﹢1.70

﹣0.90

＞60.0～100 ﹢1.20

﹣0.60 ﹢1.50

﹣0.70 ﹢1.75

﹣0.85 ﹢2.00

﹣1.00

＞100～150 ﹢1.60

﹣0.80 ﹢1.90

﹣0.90 ﹢2.15

﹣1.05 ﹢2.40

﹣1.20

＞150～200 ﹢1.90

﹣0.90 ﹢2.20

﹣1.00 ﹢2.45

﹣1.15 ﹢2.50

﹣1.30

＞200～250 ﹢2.20

﹣1.00 ﹢2.40

﹣1.20 ﹢2.70

﹣1.30 ﹢3.00

﹣1.40

＞250～300 ﹢2.40

﹣1.20 ﹢2.70

﹣1.30 ﹢2.95

﹣1.45 ﹢3.20

﹣1.60

＞300～400 ﹢2.70

﹣1.30 ﹢3.00

﹣1.40 ﹢3.25

﹣1.55 ﹢3.50

﹣1.70

表3：单轧钢板的厚度允许偏差（B类） 单位为mm

公称厚度 下列公称宽度的厚度允许偏差

≤1500 ＞1500～2500 ＞2500～4000 ＞4000～4800

3.00～5.00 ﹣0.30 ﹢0.60 ﹣0.30 ﹢0.80 ﹣0.30 ﹢1.00 — 德信诚培训网

更多免费资料下载请进： 好好学习社区 ＞5.00～8.00 ﹢0.70 ﹢0.90 ﹢1.20 —

＞8.00～15.0 ﹢0.80 ﹢1.00 ﹢1.30

﹣0.30 ﹢1.50

＞15.0～25.0 ﹢1.00 ﹢1.20 ﹢1.50 ﹢1.90

＞25.0～40.0 ﹢1.10 ﹢1.30 ﹢1.70 ﹢2.10

＞40.0～60.0 ﹢1.30 ﹢1.50 ﹢1.90 ﹢2.30

＞60.0～100 ﹢1.50 ﹢1.80 ﹢2.30 ﹢2.70

＞100～150 ﹢2.10 ﹢2.50 ﹢2.90 ﹢3.30

＞150～200 ﹢2.50 ﹢2.90 ﹢3.30 ﹢3.50

＞200～250 ﹢2.90 ﹢3.30 ﹢3.70 ﹢4.10

＞250～300 ﹢3.30 ﹢3.70 ﹢4.10 ﹢4.50

＞300～400 ﹢3.70 ﹢4.10 ﹢4.50 ﹢4.90

表4：单轧钢板的厚度允许偏差（C类） 单位为mm

公称厚度 下列公称宽度的厚度允许偏差

≤1500 ＞1500～2500 ＞2500～4000 ＞4000～4800

3.00～5.00

0 ﹢0.90

0 ﹢1.10

0 ﹢1.30 --

＞5.00～8.00 ﹢1.00 ﹢1.20 ﹢1.50 --

＞8.00～15.0 ﹢1.10 ﹢1.30 ﹢1.60

0 ﹢1.80

＞15.0～25.0 ﹢1.30 ﹢1.50 ﹢1.80 ﹢2.20

＞25.0～40.0 ﹢1.40 ﹢1.60 ﹢2.00 ﹢2.40

＞40.0～60.0 ﹢1.60 ﹢1.80 ﹢2.20 ﹢2.60

＞60.0～100 ﹢1.80 ﹢2.20 ﹢2.60 ﹢3.00

＞100～150 ﹢2.40 ﹢2.80 ﹢3.20 ﹢3.60

＞150～200 ﹢2.80 ﹢3.20 ﹢3.60 ﹢3.80

＞200～250 ﹢3.20 ﹢3.60 ﹢4.00 ﹢4.40

＞250～300 ﹢3.60 ﹢4.00 ﹢4.40 ﹢4.80

＞300～400 ﹢4.00 ﹢4.40 ﹢4.80 ﹢5.20

表5：钢带（包括连轧钢板）的厚度允许偏差 单位为mm

公称厚度 钢带的厚度允许偏差a

合集下载

冷轧钢板检验标准

冷轧钢板检验标准

部品名称冷轧钢板版次A/0第1页 共1页型号规格通用编号序号检验项目质量特性检测工具抽样水平或抽样数AQL值或Ac/Re1外观C目测II2.52包装要求C目测II2.5千分尺卷尺

7*符合环保要求AEDX-700HSRoHS测试计划0/1编制/日期：杨仙洪/2010-04-21 审核/日期：杨荣祥/2010-05-03审批/日期：杨曙光/2010-05-03B1件0/1委外测试1件0/1※屈服强度σsSPCC/St12:≤220MPa65※伸长率δSPCC: 0.4≥32% 0.5≥34% 0.6≥36% 0.6≥38% 0.5≥36%4厚度（mm)：标准厚度±0.05尺寸 B※抗拉强度σbSPCC/St12: ≥290MPaIQC-BZ-WY04

宽度（mm)：开料前：标准宽度0～+8 ；开料后：标准宽度±0.5备注技术要求佛山市顺德区美的微波电器制造有限公司微波炉公司零部件检验标准(五金原材料)

1）外包装必须有产品名称、型号、编码、数量、RoHS等标识，字迹清晰；2）包装必须有防水防生锈效果；S-31.03 1、标识“*”号的项目为型式试验，按照可靠性试验检验计划实施，标识“※”的项目半年送检一次2、外观、标识、尺寸、重量等参数参见相关检验图纸。3、有RoHS要求的物料，外包装必须有“G”或“RoHS”标识。4、盐雾试验按我司文件《MWE-WWQM099 盐雾试验作业指导书》最新版本执行5、抽样方案参考GB/T 2828.1-2003 正常一次抽样6、机械性能试验抽样数为1块，用该块钢板制备样条8格进行机械性能测试，计算8格测量值的平均值作为判定。A、镀层均匀、无明显条纹、腐蚀、伤痕等，基材无变形等现象B、型号、规格符合检验要求

SPCD/St13 : ≥270MPa

符合我司有害物质内部控制要求SPCD/St13 :≤210MPaSPCD: 0.4≥34%1件0/1B

B

钢板检验标准

钢板检验标准

钢板检验标准

钢板是工业生产中常用的材料之一，其质量直接关系到工程项目的安全和稳定。因此，对钢板的检验标准显得尤为重要。钢板的检验标准主要包括外观质量、尺寸偏差、化学成分、力学性能等方面。下面将对钢板检验标准的相关内容进行详细介绍。

首先，钢板的外观质量是其检验的重要内容之一。外观质量包括表面是否平整、无裂纹、无凹凸等情况。在进行外观检验时，应采用裸眼观察或辅助工具检查，确保钢板表面的光洁度和平整度符合标准要求。

其次，钢板的尺寸偏差也是需要重点检验的内容之一。尺寸偏差包括长度、宽度、厚度等方面的偏差情况。在进行尺寸偏差的检验时，应选择合适的测量工具，确保测量结果的准确性，避免因尺寸偏差而影响钢板的使用性能。

此外，钢板的化学成分也是需要进行严格检验的内容之一。化学成分包括碳含量、硫含量、磷含量等元素的含量情况。在进行化学成分的检验时，应采用化学分析的方法，确保钢板的化学成分符合标准要求，以保证其使用性能和安全性。

最后，钢板的力学性能也是需要进行全面检验的内容之一。力学性能包括抗拉强度、屈服强度、延伸率等指标的检验。在进行力学性能的检验时，应采用相应的试验设备和方法，确保钢板的力学性能符合标准要求，以保证其在工程项目中的使用安全性和可靠性。

综上所述，钢板的检验标准涉及外观质量、尺寸偏差、化学成分、力学性能等多个方面，需要进行全面、严格的检验。只有确保钢板符合相关标准要求，才能保证其在工程项目中的安全和稳定使用。因此，在进行钢板的检验时，应严格按照相关标准规定，采用合适的检验方法和设备，确保钢板的质量符合要求，以满足工程项目的需要。

镀锌钢板检验标准

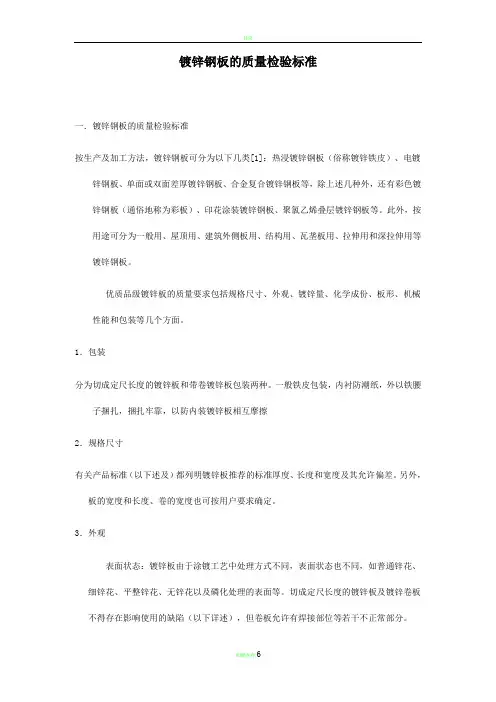

镀锌钢板检验标准

目录

页脚内容6 镀锌钢板的质量检验标准

一．镀锌钢板的质量检验标准

按生产及加工方法，镀锌钢板可分为以下几类[1]：热浸镀锌钢板（俗称镀锌铁皮）、电镀锌钢板、单面或双面差厚镀锌钢板、合金复合镀锌钢板等，除上述几种外，还有彩色镀锌钢板（通俗地称为彩板）、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。此外，按用途可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深拉伸用等镀锌钢板。

优质品级镀锌板的质量要求包括规格尺寸、外观、镀锌量、化学成份、板形、机械性能和包装等几个方面。

1．包装

分为切成定尺长度的镀锌板和带卷镀锌板包装两种。一般铁皮包装，内衬防潮纸，外以铁腰子捆扎，捆扎牢靠，以防内装镀锌板相互摩擦

2．规格尺寸

有关产品标准（以下述及）都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。另外，板的宽度和长度、卷的宽度也可按用户要求确定。

3．外观

表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。切成定尺长度的镀锌板及镀锌卷板不得存在影响使用的缺陷（以下详述），但卷板允许有焊接部位等若干不正常部分。 目录

页脚内容6 4．镀锌量

镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。有两面镀锌量相同（即等厚镀锌）和两面镀锌量不同（即差厚镀锌）两种。镀锌量的单位为g/m2。

5．机械性能

（1）抗拉试验：一般说来，只有结构用、拉伸用和深拉伸用镀锌板有抗拉性能要求。

（2）弯曲试验：是衡量薄板工艺性能的主要项目。但各国标准对各种镀锌板的要求并不一致。一般要求镀锌板弯曲180o后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂。

6．化学成份

对镀锌基板的化学成份的要求，各国标准规定不同。如日本就不要求，美国则要求。一般不作成品检验。

7．板形

衡量板形好坏有两个指标，即平直度和镰刀弯。板的平直度和镰刀弯的最大允许值标准有一定规定。

钢板型钢来料检验作业指导书

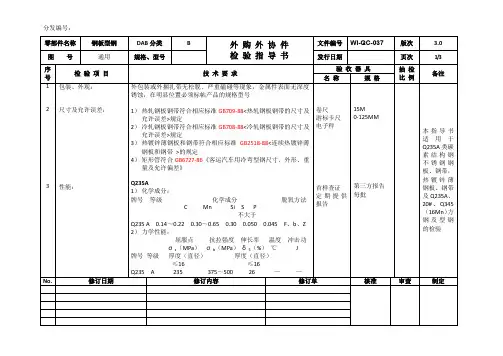

钢板型钢来料检验作业指导书
