电力变压器安装-安全技术交底

  • 格式：doc
  • 大小：35.55 KB
  • 文档页数：3
7、未经许可，闲杂人员不得入配电室内，对就位的变压器高低压紫套管及环氧树脂铸件，应有防砸及防碰撞措施，变压器身要保持干净。干式变压器就位后要采取保护措施，防止铁件调入线圈内，在变压器上方作业时，操作人员不得蹬踩变压器，并带工具袋，以防工具调入砸坏、砸伤变压器。
8、使用机械吊装作业中，当重物吊起、转向、走行、接近人员、重物下落时，必须鸣铃示警。吊装物上严禁站人。
9、设备就位时，参加起重吊装的作业人员必须经过专业培训，特种作业人员必须考核合格，持证上岗。
编制人签字
复核人签字
交底人签字
接受人签字
注：1、开工前必须以书面形式进行安全技术交底；2、安全技术交底书一式二份，交接双方各执一份；3、统一编号方法：例如：张呼项目部交底书编号:ZH.AQJD.2018-001
3、施工机械用电必须采用一机一闸一保护。施工中使用的各种电气机具应符合《施工现场临时用电安全技术规范》JGJ46-88和《建筑工程施工现场供用安全规范》GB50194-93，避免发生电线短路和人身接触触电事故。
4、严格执行操作规程，不得违章指挥和违章作业，对违章做的指令有权拒绝并有责任制止他人违章作业。
5、在变压器上方操作电气焊时应对变压器进行全方位保护，防止焊渣掉下，损伤设备。
6、变压器吊芯检查时，不得将芯子叠放在油箱上，应放在事先准备好的干净支垫物上。在放松起吊绳索前，不得在芯子上进行任何工作。变压器吊罩检查时，应移开外罩并放置在干净垫木上，再开始芯部检查工作。吊罩时四周均应设专人监护，严禁外罩碰及芯部任何部位。变压器吊芯或吊罩时必须起落平稳。
安全作业交底书
交底单位：安全质量环保科编号：ZH.AZK.20 Nhomakorabea8-004
主送单位
电力架子一队
第1页/共3页
工程名称
电力变压器安装
交底日期
交底内容如下：
1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的人员，禁止进入施工现场。
2、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不准私自用火，严禁酒后操作。

合集下载

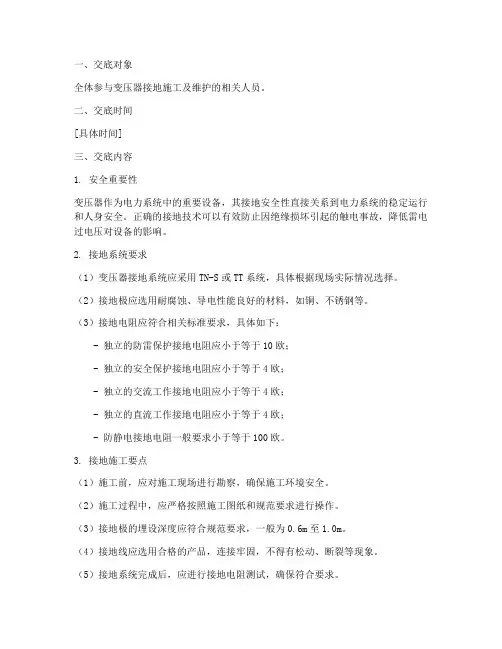

变压器接地安全技术交底模板

变压器接地安全技术交底模板

一、交底对象全体参与变压器接地施工及维护的相关人员。

二、交底时间[具体时间]三、交底内容1. 安全重要性变压器作为电力系统中的重要设备，其接地安全性直接关系到电力系统的稳定运行和人身安全。

正确的接地技术可以有效防止因绝缘损坏引起的触电事故，降低雷电过电压对设备的影响。

2. 接地系统要求（1）变压器接地系统应采用TN-S或TT系统，具体根据现场实际情况选择。

（2）接地极应选用耐腐蚀、导电性能良好的材料，如铜、不锈钢等。

（3）接地电阻应符合相关标准要求，具体如下：- 独立的防雷保护接地电阻应小于等于10欧；- 独立的安全保护接地电阻应小于等于4欧；- 独立的交流工作接地电阻应小于等于4欧；- 独立的直流工作接地电阻应小于等于4欧；- 防静电接地电阻一般要求小于等于100欧。

3. 接地施工要点（1）施工前，应对施工现场进行勘察，确保施工环境安全。

（2）施工过程中，应严格按照施工图纸和规范要求进行操作。

（3）接地极的埋设深度应符合规范要求，一般为0.6m至1.0m。

（4）接地线应选用合格的产品，连接牢固，不得有松动、断裂等现象。

（5）接地系统完成后，应进行接地电阻测试，确保符合要求。

4. 接地维护（1）定期检查接地系统，发现异常情况应及时处理。

（2）对接地线、接地极等进行定期清洁，防止腐蚀。

（3）对接地系统进行定期测试，确保接地性能良好。

5. 应急措施（1）发生接地故障时，应立即切断故障点电源，隔离故障区域。

（2）在故障排除前，应禁止人员进入故障区域。

（3）如发生人员触电事故，应立即切断电源，进行急救。

四、注意事项1. 施工过程中，必须佩戴安全帽、工作服、工作鞋等防护用品。

2. 施工现场应设置警示标志，确保施工安全。

3. 施工人员应熟悉变压器接地技术要求，掌握施工技能。

4. 严禁非专业人员操作变压器接地设备。

五、接受交底班组或员工签名[接受交底班组或员工签名]六、交底人[交底人姓名]七、交底部门[交底部门名称]八、施工期限[施工期限]九、备注本交底模板仅供参考，具体施工要求应以相关规范和现场实际情况为准。

变压器安装安全技术交底

变压器安装安全技术交底

十三、变压器运行中发现下列异常现象后，立即报告领导，并准备投入备用变压器。
1、上层油温超过85℃。
2、外壳漏油，油面变化，油位下降。
3、套管发生裂纹，有放电现象。
十四、变压器有下列情况时，应立即联系停电处理：
1、变压器内部响声很大，有放电声。
2、变压器的温度剧烈上升。
3、漏油严重，油面下降很快。
十五、变压器发生下列严重事故，应立即停电处理。
十八、运行变压器和备用变压器内的油，应按规定进行耐压试验和简化试验。
十九、备用变压器必须保持良好，准备随时投入运行。
交底人：被交底人：
1、变压器防爆管喷油、喷火，变压器本身起火。
2、变压器套管爆裂。
3、变压器本体铁壳破裂，大量向外喷油。
十六、变压器着火时，应首先打开放油门，将油放入油池，同时用二氧化碳、四氯化碳灭火器进行灭火。变压器及周围电源全部切断后用泡沫灭火机灭火，禁止用水灭火。
十七、出现轻瓦斯信号时应对变压器检查。如由于油位降低，油枕无油时应加油。如瓦斯继电器内有气体时，应观察气体颜色及时上报，并作相应处理。
五、大修后或所装变压器开始运行的48小时内，每班要进行两次检查。
六、变压器在异常情况下运行时（如油温高、声音不正常、漏油等）应加强监视，增加检查次数。
七、运行变压器应巡视和检查如下项目：
1、声音是否正常，正常运行有均匀的“嗡嗡”声。
2、上层油温不宜超过85℃。
3、有无渗、漏油现象，油色及油位指示是否正常。
3、油箱有无漏油和渗油现象，油面是否在油标所指示的范围内，油表是否畅通，呼吸孔是否通气，呼吸器内硅胶呈蓝色。
4、分接头开关位置是否正确，接触是否良好。
5、瓷套管应清洁，无松动。
三、电力变压器应定期进行外部检查，每周应有一次夜间检查。
主变压器安装技术交底

主变压器安装技术交底

表C2-3主变压器安装技术交底记录编号：（四）质量及标准1.牵引变压器的装卸及运输必须按下列要求作充分调查，制定施工技术安全措施。

要了解道路及沿途桥梁、涵洞、沟道等的结构、宽度、坡度、转角及承重情况，如不满足要求应采取加固措施；调查沿途电力架空线、通讯线等高空障碍物的情况；了解装、卸车地点的环境、超重能力及地面坚实程度。

2.设备到达现场后应及时进行外观检查：油箱及所有附件应齐全无锈蚀机械损伤，密封应良好；油箱箱盖或钟罩法兰及封扳的联接螺栓应齐全，坚固应良好；变压器内的气压正常。

3.向变压器注油从下部油阀进油，注油速度不宜大于100L/min 。

110KV 及以上的变压器宜采用真空注油，空气相对湿度不超过75%，但不宜在雨天或雾天进行。

4.施工技术和标准参照《高速铁路电力牵引供电工程细部设计和工艺质量标准》和相关工序进行施工作业。

(五) 其他应注意事项1. 器身漆层完整无锈蚀，附件及配件数量齐全与装箱单相符。

2. 器身内及随产品附带的绝缘油应取样进行简化分析及耐压强度试验。

外购绝缘油在使用前应与器身内的绝缘油进行混油试验。

高低压套管绝缘电阻和交流耐压及非纯瓷套管介质损耗角正切值和电容值的试验检查。

气体继电器的绝缘电阻和交流耐压试验及油流速度校验；信号温度计的测温范围及测温精度校验。

散热器和热力过滤器的清洁冲洗及油密检查。

3. 主变压器、电抗器的型号、规格应符合设计规定，油位正常，相色标志正确。

4. 变压器安装后的油位指示正常，器身本体、附件及阀门不应渗油，所有阀门的开闭灵活、位置指示正确，冷却装置及测温装置的动作准确、可靠。

(六) 安全与环保安装散热器 安装净油器 安装油枕补充注油 工作收尾 安装气体继电器安装高压套管 安装配线安装防爆筒或压力释放阀 安装温度计 施工准备 安装呼吸器。

油浸电力变压器施工作业安全技术交底

油浸电力变压器施工作业安全技术交底

SJSB8 交底记录交底记录工程名称：巴中巴州曾口35kV变电站改造工程编号：SJSB8-项目名称巴中巴州曾口35kV变电站改造工程交底单位四川巴中和兴电力有限责任公司交底主持人签名交底日期交底级别□公司级□项目部级□工地级接受交底人签名：交底作业项目：油浸电力变压器施工作业交底内容：1、现场作业准备及布置（1）油浸电力变压器、油浸电抗器施工作业应编写专项的施工方案，并经审批，严格按方案进行施工。

（2）工程技术人员应根据钟罩的重量选择吊车、吊绳，并计算出吊绳的长度及夹角、起吊时吊臂的角度及吊臂伸展长度，同时还要考虑吊罩时钟罩的起吊角度。

（3）现场技术负责人应向所有参加施工作业人员进行安全技术交底，指明作业过程中的危险点，布置防范措施，接受交底人员必须在交际记录上签字。

2、电力变压器进场（1）填写《安全施工作业票B》，作业前通知监理旁站。

（2）变压器就位前，作业人员应将作业现场所有孔洞用铁板或强度满足要求的木板盖严，避免人员摔伤。

（3）在用液压千斤顶把主变压器设备主体顶送至户内通道口的过程中，必须设专人指挥，其他作业人员不得随意指挥液压机操作工。

（4）主变压器刚从车上顶至滑轨上时，应停止顶动，检查滑轨、垫木等是否平稳可靠，确认无误后方可继续顶动。

（5）顶动过程中任何人不得在主变前进范围内停留或走动。

（6）液压机操作人员应精神集中，要根据指挥人员的信号或手势开动或停止，加压时应平稳匀速。

（7）主变就位拆垫块时，作业人员应相互照应，特别是服从指挥人员口令，防止主变压伤人。

3、绝缘油处理（1）储油罐应垫200mm高度的道木，设置接地装置。

（2）储油罐可露天放置，但要检查阀门、入孔盖等密封良好，并用塑料布包扎，附近应无易燃物或明火作业，并设置安全防护围栏、安全标志牌和消防器材。

（3）油罐与油管的连接处及油管与其他设备之间的各个连接处必须绑扎牢固，严防发生跑油事故。

4、不吊罩检查（1）填写《安全施工作业票A》。
